я. Особенности продукта.
Диапазон ISM 1,24 ГГц
2. Встроенный интеллектуальный чип миллиметрового радара и интеллектуальное алгоритмическое программное обеспечение
3. Точное позиционирование и отслеживание движущейся цели
4. Максимальная дальность обнаружения 6 м
5.Настенное крепление
6... Несколько способов подключения, с штыревым и гнездовым интерфейсом
II. Описание продукта.
Отслеживание движущейся цели относится к отслеживанию местоположения движущейся цели в реальном времени в определенной области для измерения расстояния, угла и скорости движущейся цели в этой области. LD2450 — это модуль датчика отслеживания движущихся целей из серии 24-ГГц миллиметровых радаров HELENKO, который содержит очень упрощенное аппаратное обеспечение 24-ГГц радарного датчика и интеллектуальное программное обеспечение с алгоритмами.. Это решение в основном применяется в обычных внутренних сценариях, таких как дом, офис и отель, для обеспечения позиционирования и отслеживания движущегося человеческого тела.. Аппаратное обеспечение датчика состоит из чипа радара миллиметрового диапазона AloT, высокопроизводительной двухприемной микрополосковой антенны с двумя передатчиками, недорогого микроконтроллера и вспомогательных периферийных схем.. Прошивка интеллектуального алгоритма использует форму волны FMCW и запатентованную передовую технологию обработки сигналов радарного чипа. Поддержка обнаружения данных вывода последовательного порта, plug and play, может гибко применяться в различных интеллектуальных сценариях и конечных продуктах.
III. Характеристики производительности и электрические параметры.
Рабочая полоса частот: 24 ГГц ~ 24,25 ГГц
Требования к электропитаю: Постоянный ток 5 В, мощность источника питания > 200 мА
Средний рабочий ток: 120 мА
Режим модуляции: FMCW
Интерфейс: Один UART
Целевое приложение: Обнаружение и отслеживание до трех целей
Расстояние обнаружения: 6м
Угол обнаружения: 60°.
Частота обновления данных: 10Гц
Пропускная способность развертки: 250МГц
Температура окружающей среды: -40 ~ 85°C
Габаритный размер: 15 мм x 44 мм
IV. Преимущество решения.
Модуль обнаружения человека LD2450 использует технологию миллиметрового волнового радара 24 ГГц, по сравнению с другими решениями, он имеет очевидные преимущества в приложениях для обнаружения человека.
1. Помимо чувствительности к движению человеческого тела, для традиционной программы, которая не может распознавать микродвижения человеческого тела, также может быть чувствительна к ощущению.
2. Хорошая адаптивность к окружающей среде, эффект срабатывания не зависит от температуры, яркости, влажности и колебаний освещенности в окружающей среде.
3. Хорошая проникающая способность оболочки, может быть скрыта внутри корпуса изделия, без необходимости проделывать отверстия на поверхности продукта, что улучшает эстетику изделия.
В. Сценарий применения.
Датчик отслеживания движения LD2450 может точно определять местоположение и отслеживать цель, широко используется в различных сценариях AloT, охватывая следующие типы.
Умный дом.
Определение расстояния и угла до человеческого тела, передача результатов обнаружения в основной модуль управления для интеллектуального управления работой кондиционеров, вентиляторов и других бытовых приборов.
Умный бизнес.
Определение положения, распознавание близости или расстояния человеческого тела в пределах заданного интервала положения, и своевременное включение или выключение экрана.
Ванная.
Умный туалет: Точно контролируйте автоматическое открытие и закрытие крышки унитаза; Интеллектуальное освещение.
Интеллектуальное освещение.
Распознает и ощущает человеческое тело, точное определение положения, может использоваться для домашнего осветительного оборудования (сенсорные лампы, настольные лампы и т. д.).
VI. Использование и настройка.
Модуль LD2450 напрямую через последовательный порт в соответствии с установленным протоколом для выходных данных результатов обнаружения, выходные данные последовательного порта содержат до трех положений и скоростей целей и другую информацию, пользователь может гибко настраивать в зависимости от конкретных сценариев применения. Напряжение питания модуля составляет 5 В, а мощность входного источника питания — более 200 мА.. Уровень выходного сигнала ввода-вывода модуля составляет 3,3 В. Скорость передачи данных последовательного порта по умолчанию составляет 256000, с 1 стоповым битом и без бита четности.
VII. Протокол связи.
Этот протокол связи предназначен в основном для пользователей, которым необходимо отделить от демонстрационного инструмента верхнего компьютера для вторичной разработки.. Модуль LD2450 общается с внешним миром через последовательный порт, скорость передачи данных по умолчанию для последовательного порта радара составляет 256000, 1 стоповый бит, без бита четности.. Радар выводит информацию о обнаруженной цели, включая x-координату, y-координату в области и значение скорости цели.. Он сообщает о 10 кадрах в секунду.
Диапазон установки и обнаружения Типичный метод установки LD2450 — настенный монтаж, как показано на рис.. 5. Самое дальнее расстояние позиционирования и отслеживания составляет 6 м.. При настенном монтаже необходимо учитывать препятствие в сценарии использования, а также мешающие объекты сверху, а рекомендуемая высота монтажа составляет от 1,5 до 2 м.. Высота установки составляет от 1,5 до 2 м, что совпадает с высотой установки LD2450.
VIII. Инструкция по установке :
Подтвердите минимальный монтажный зазор. Если радар необходимо установить в корпусе, корпус должен обладать хорошими волнопрозрачными характеристиками на частоте 24 ГГц и не должен содержать металлических материалов или материалов, оказывающих экранирующее действие на электромагнитные волны.
Требования к условиям монтажа.
Этот продукт необходимо устанавливать в подходящей среде. При использовании в следующих условиях эффект обнаружения будет снижен.
1. В зоне обнаружения находятся нечеловеческие объекты в непрерывном движении, такие как животные, постоянно колышущиеся шторы, большие растения, направленные в сторону вентиляционного отверстия, и т. д.
2. В зоне чувствительного элемента находится большая площадь сильно отражающего материала, и этот сильно отражающий материал вызовет помехи для антенны радара.
3. При настенном монтаже необходимо учитывать верхнюю часть комнаты, кондиционер, электрические вентиляторы и другие внешние факторы помех.
IX. Меры предосторожности при установке.
1. Постарайтесь убедиться, что антенна радара направлена на зону обнаружения, и вокруг антенны нет препятствий.
2. Чтобы обеспечить установку датчика в прочном и стабильном положении, сам радар будет влиять на эффект обнаружения при тряске.
3. Чтобы гарантировать отсутствие движения объектов или вибрации на задней стороне радара. Поскольку радарная волна обладает проникающей способностью, антенна с обратной связью может обнаруживать движение объектов, находящихся позади радара.. Металлический экран или металлическая задняя пластина могут быть использованы для экранирования задней части радара, чтобы уменьшить воздействие объектов на заднюю сторону радара.
4. Если существует более одного радара в диапазоне 24 ГГц, пожалуйста, не устанавливайте его по направлению луча, а установите как можно дальше, чтобы избежать возможных взаимных помех.

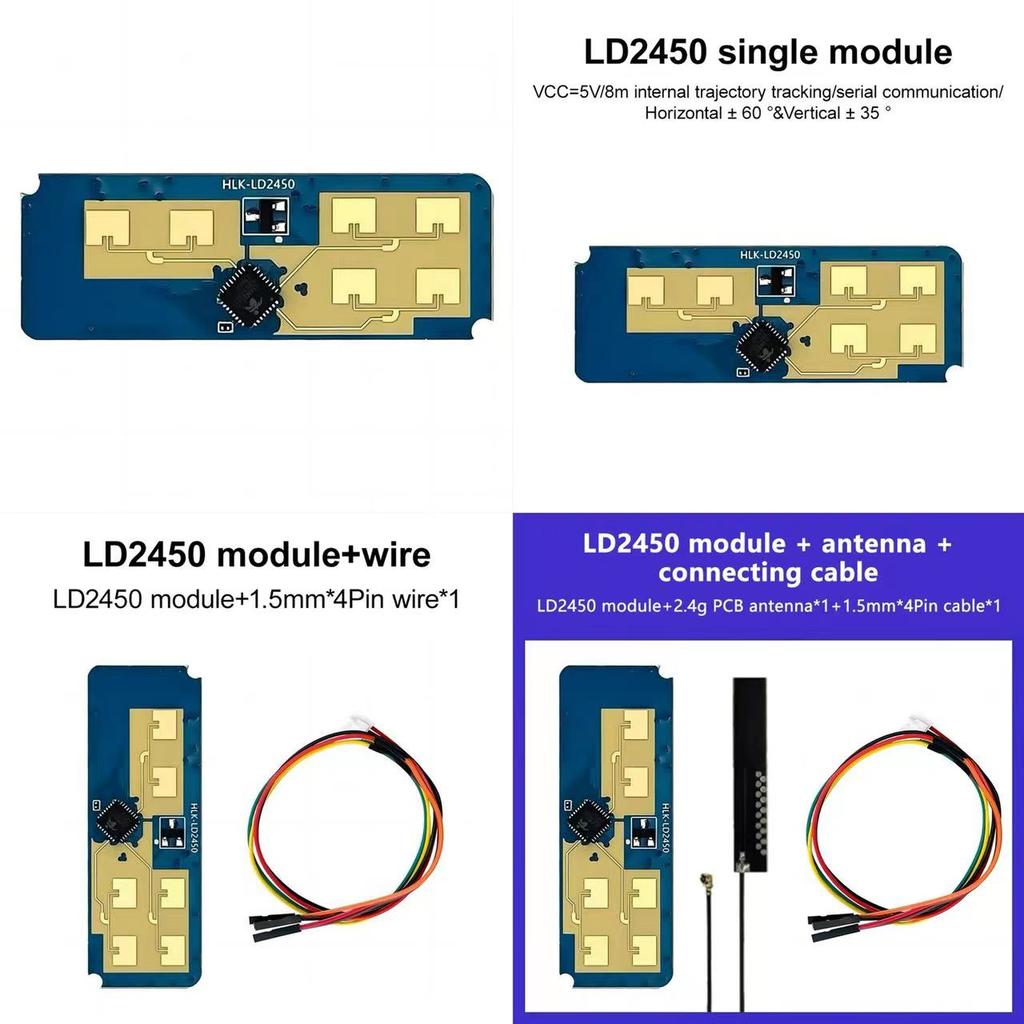

X. Пакет включает в себя.
Пакет I:
Датчик x1
Пакет II:
Датчик x1
4-контактный кабель x1
Пакет третий:
Датчик x1
4-контактный кабель x1
Антенна x1
