Тестер интегральных схем Транзистор IC Тестер, Спецификация: Хост
1. Сфера применения: может тестировать 74-канальную серию, серию osmo, серию cd4000, серию hef400, серию 4500, операционные усилители, интерфейсные чипы, оптопары, автоматическую идентификацию транзисторов, идентификацию напряжения регулятора напряжения
2. Интеграция более 1 300 типов моделей данных чипов и более 420 типов транзисторных моделей данных, охватывающих наиболее распространенные устройства общего назначения в пределах 24 контактов, что может значительно снизить нагрузку на техническое обслуживание и повысить эффективность работы
3. Нажмите клавишу Enter, чтобы включить устройство в первый раз и автоматически запустить самотестирование. Самотестирование обнаруживает напряжение батареи и отображает его на экране через более чем две секунды. Когда напряжение батареи ниже 7 В, замените батарею, чтобы обеспечить точность измерения. Если сигнал тревоги нет, можно начать работу по измерению
4. Nativead 10 ad, теоретическое разрешение напряжения 5V составляет 0.0048v
5. Из-за использования батарей для питания он не подходит для измерения тиристоров большой мощности
6. Значение Zener должно основываться на фактическом измерении, а не только на номинальном значении.
7. Каталогом по умолчанию для инициализации является каталог поиска
8. Различные режимы тестирования: Режим 5 В, режим 3,3 В, автоматический режим

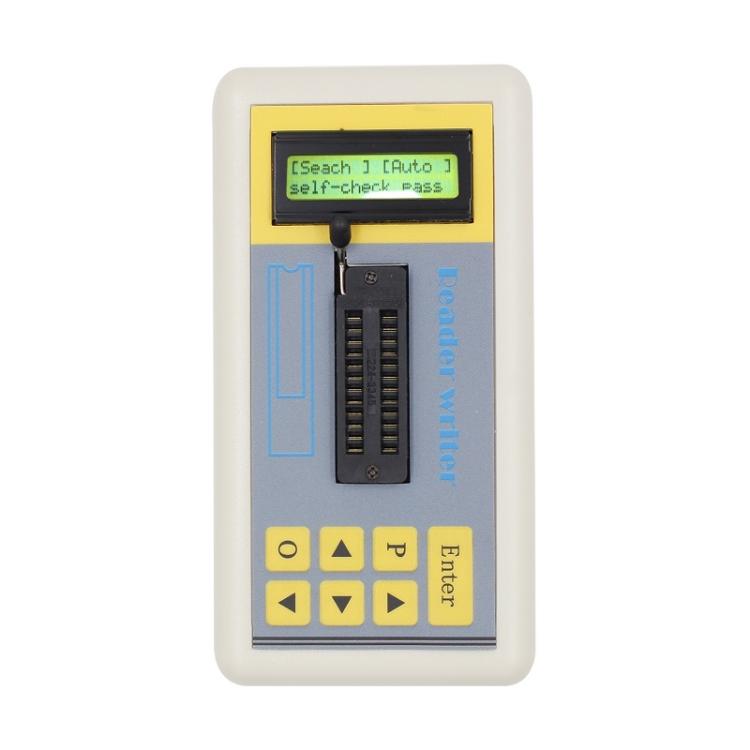

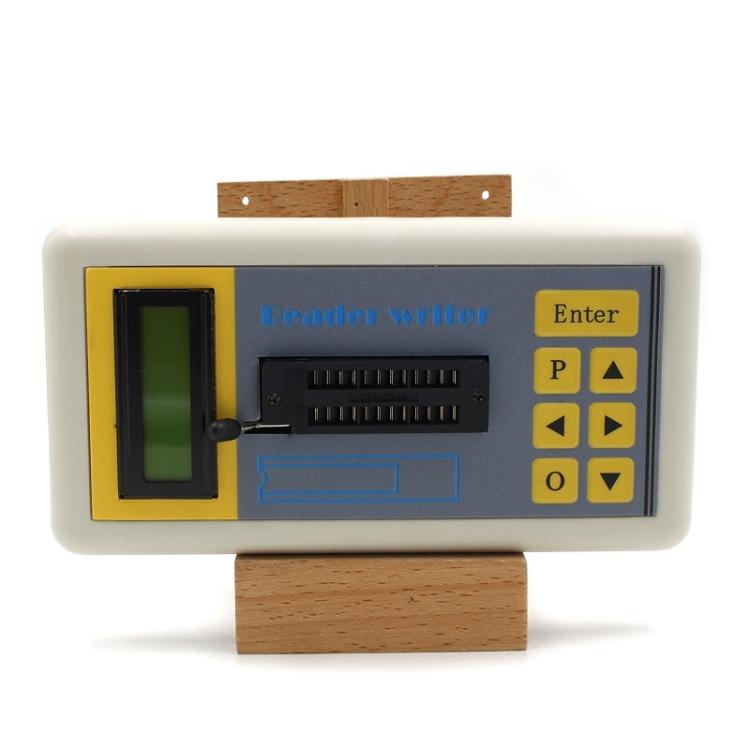

9. На панели есть семь кнопок, которые соответственно используются для клавиш вверх, вниз, влево, вправо и ввода клавиш и горячих клавиш o, p
10. Клавиши вверх и вниз используются для настройки каталога и изменения модели, а левая и правая клавиши используются для перемещения курсора влево и вправо, чтобы выбрать элемент, который необходимо изменить.
11. Клавиша ввода используется для смены машины и выполнения тестовой команды

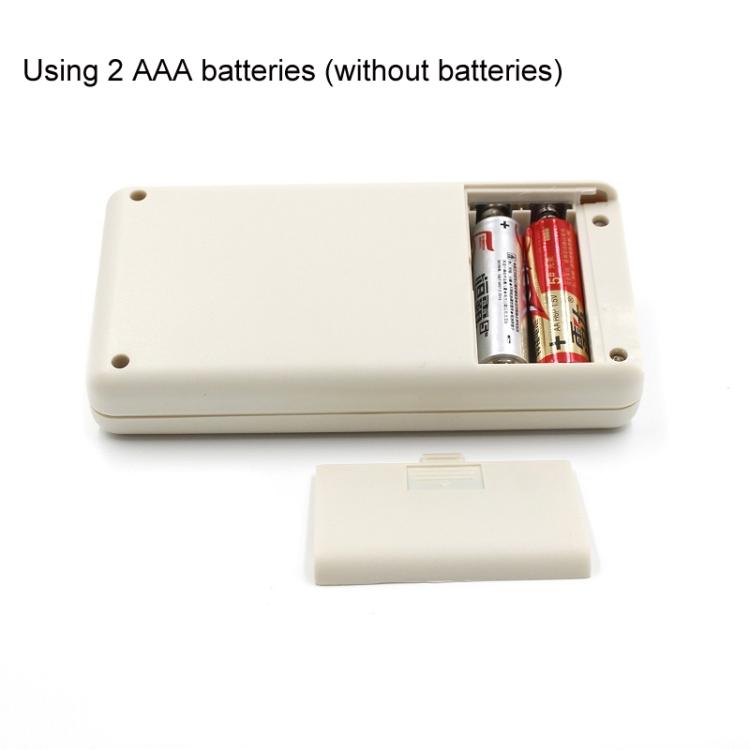

12. Используйте две батарейки AA 1,5 В (не включено), Нажмите Enter более 2 секунд, чтобы включить устройство, и текущее напряжение батареи будет отображаться автоматически при включении устройства. Когда заряд батареи слишком низкий, замените батарею. Слишком низкое напряжение повлияет на достоверность результатов испытаний. и защита от автоматического отключения
13. Через 60 секунд без какой-либо операции он автоматически завершит работу
14. Тестовая розетка: SOP16 узкий корпус, SOP20 средний корпус, SOP24 широкий корпус

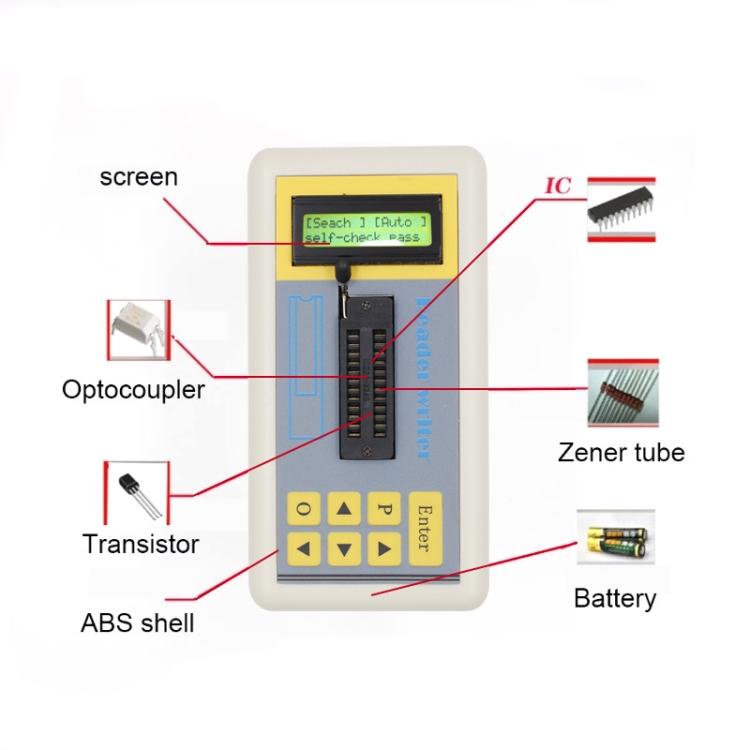

Метод позиционирования устройства следующий:
1. Разместите микросхему и оптопару на верхней части выравнивания, а также установочное место для микросхемы с 1-м выводом.
2. Триод слева, в основном три слота
3. Выводы 13 и 14 микросхемы-регулятора расположены
уведомление: Последовательность выводов транзисторного дисплея слева направо соответствует 10-му, 11-му, 12-му выводам микросхемы. (не встроенный аккумулятор или адаптер)
