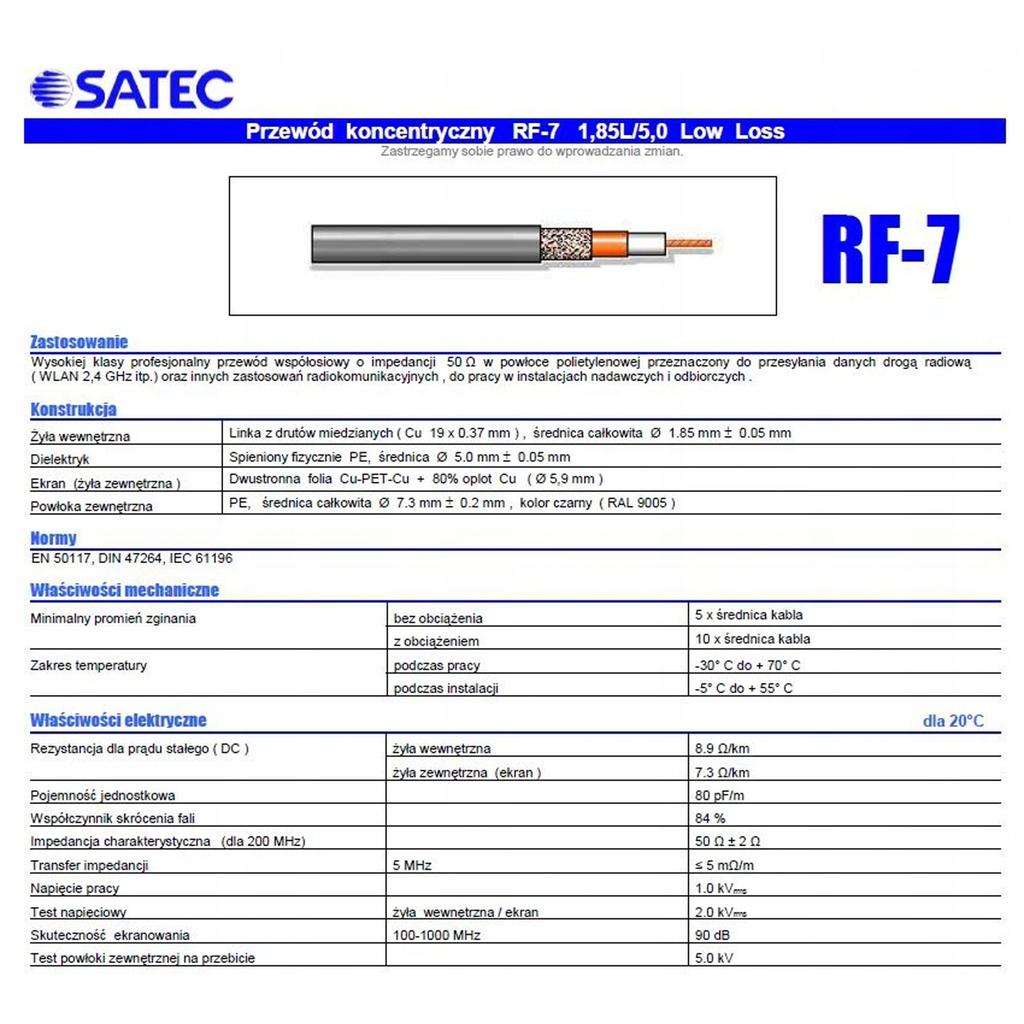

Przewód Koncentryczny Rf7 Flex

Satec RF7 Flex to wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ohm w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych, do pracy w instalacjach nadawczych i odbiorczych. RF7 Flex to niskostratny kabel antenowy niemieckiej firmy SATEC.  To doskonały kabel do zasilania jest idealny do zaawansowanych systemó antenowych.Kabel z powodzeniem można stosowaćdo anten na pasma:

CB (27MHz) KF (1~30MHz) VHF (30~300MHz) UHF (>300MHz) WLAN (2.4GHz) szerokopasmowych (do skanerów częstotliwości).

Średnica wynosząca 7mm powoduje, że użycie tego przewodu w instalacjach samochodowych może być skomplikowana. Kabel RF-7 jest odpowiednikiem Aircell-7. Dane techniczne kabla Satec RF-7 Flex

Żyła wewnętrzna: Linka z drutów miedzianych ( Cu 19 x 0.37 mm ) , średnica całkowita Ø 1.85 mm +/- 0.05 mm Dielektryk: Spieniony fizycznie PE, średnica Ø 5.0 mm +/- 0.05 mm Ekran (żyła zewnętrzna ): Dwustronna folia Cu-PET-Cu + 80% oplot Cu ( Ø 5,9 mm ) Powłoka zewnętrzna: PE, średnica całkowita Ø 7.3 mm +/- 0.2 mm , kolor czarny ( RAL 9005 ) Minimalny promień zginania

bez obciążenia 5 x średnica kabla z obciążeniem 10 x średnica kabla

Zakres temperatury

podczas pracy -30° C do + 70° C podczas instalacji -5° C do + 55° C

Rezystancja dla prądu stałego ( DC )

żyła wewnętrzna 8.9 Ohm/km żyła zewnętrzna (ekran ) 7,3 Ohm/km

Pojemność jednostkowa: 80 pF/m Współczynnik skrócenia fali: 84 % Impedancja charakterystyczna dla 200 MHz: 50 Ohm ± 2 Ohm Transfer impedancji

1 MHz < 5 mOhm/m 10 MHz < 4 mOhm/m 30 MHz < 2 mOhm/m

Napięcie pracy ( AC ): 1.2 kV rms Test napięciowy ( AC ) żyła wewnętrzna / ekran: 3.0 kVrms Test powłoki zewnętrznej na przebicie ( r.m.s. ): 5.0 kV Skuteczność ekranowania 100-1000 MHz ≥ 90 dB

Parametry elektryczne Satec RF-10F:

Częstotliwość (MHz) / Tłumienność (dB/100m) / Maksymalny rating mocy (wat)

10 - 2.0 - 3270 100 - 6.4 - 1025 200 - 9.1 - 693 500 - 14.1 - 452 800 - 20.9 - 310 1000 - 25.9 - 253 1500 - 31.0 - - 219 2000 - 35.0 - 195 2500 - 39.0 - 175

Dane fizyczne Satec RF-10F

Nazwa produktu: RF-7 Flex Satec Oznaczenie: Satec 1.85L/5.0 CF Średnica zewnętrzna: 7,3 mm Waga kabla: 80 kg/km Zawartość miedzi: 53 kg/km Maks. siła rozciągania: 190 N
