Мотоцикл Автомобиль Вибратор Датчик Противоугонный Обнаружение Удара Датчик Вибрации Противоугонное Устройство

--через LM358 и другие операционные усилители для усиления и вывода управляющих сигналов, с низкой стоимостью, высокой чувствительностью, стабильной и надежной работой, вибрацией --Преимущества большого регулируемого диапазона обнаружения широко используются в автомобильных и мотоциклетных противоугонных системах. В настоящее время 90% большинства автосигнализаций используют этот тип датчика. --Внутренняя часть датчика использует технологию SMT patch и собирается с импортными компонентами. Датчик также может быть подключен к однокристальному микрокомпьютеру, беспроводному --Модуль передатчика, проводная сирена и т.д.. используются вместе и широко используются.

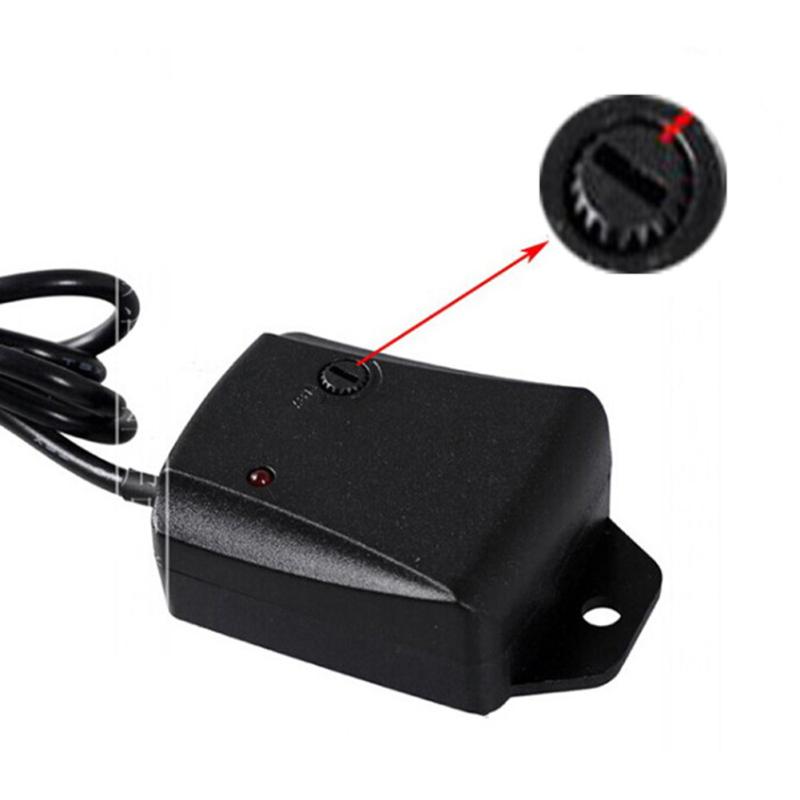

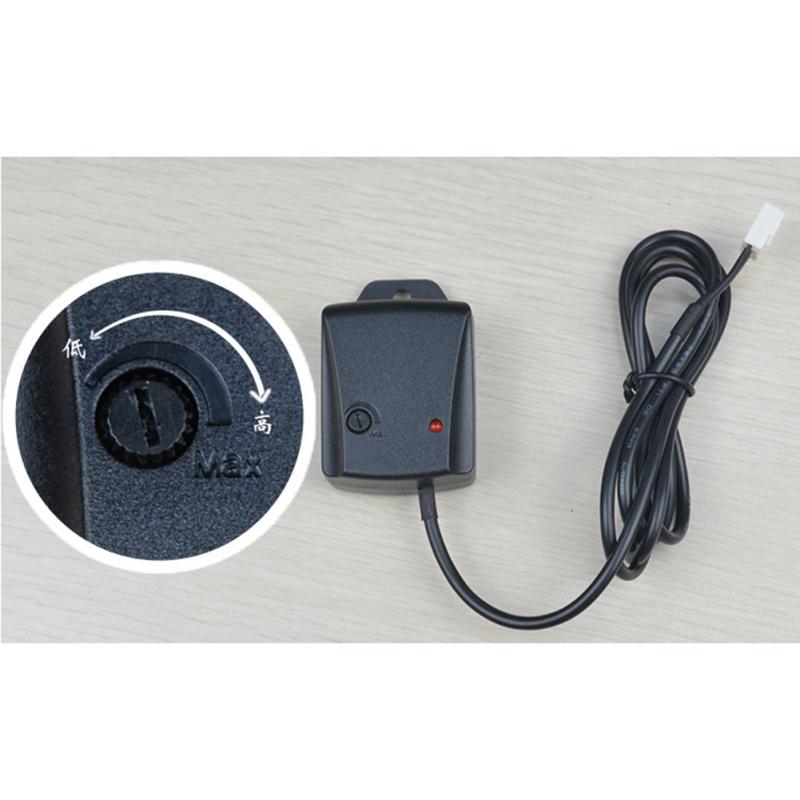

--Чувствительность регулируется. Он подходит для всех видов продуктов безопасности, тестовых продуктов и т. Д., И может быть напрямую подключен к порту ввода-вывода стыковки микроконтроллера. Выход этого вибратора изолирован диодом, который можно использовать параллельно с оригинальным автомобильным вибратором или несколькими вибраторами Определение ПИН:

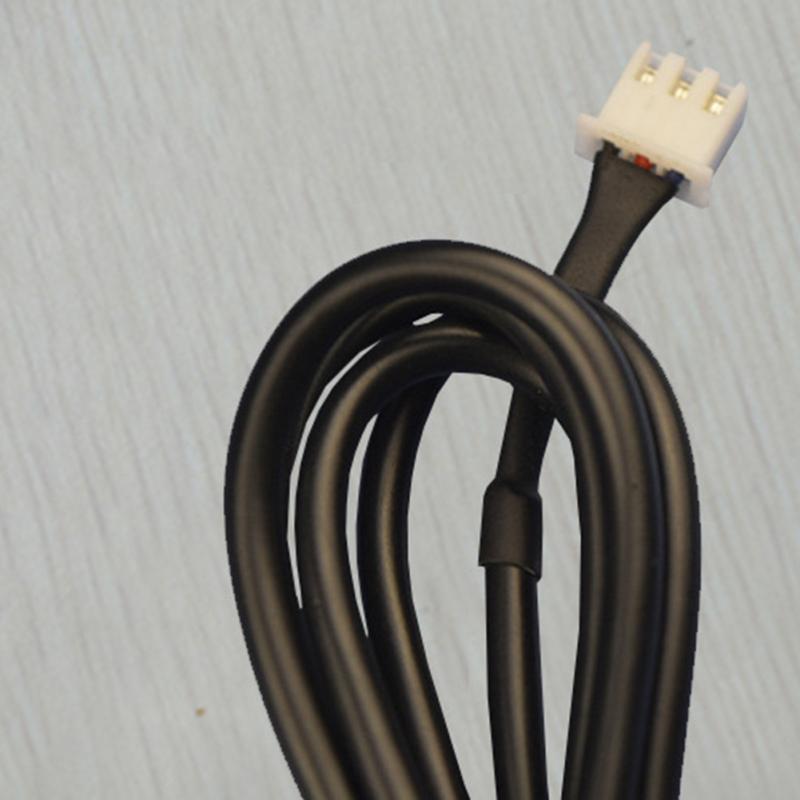

1.Синяя линия: выходной сигнал, периодический вытягивающий сигнал выводится при обнаружении вибрации, который может быть объединен с интерфейсом микроконтроллера. При подключении к микроконтроллеру, пожалуйста, потяните резистор на порт ввода-вывода, чтобы он обычно поддерживал высокий потенциал и вибрировал. При индукции потяните его до низкого уровня, и когда выход подтягивается на 5 В, он обычно выходит на 5 В, а когда он подтягивается до 12 В, он выводит 12 В, когда есть вибрация, выход низкого уровня (теоретически 0) на землю. 2. Черная линия: земля 3. Красная линия: положительный источник питания 5-15 В постоянного тока

Описание: имя: датчик автомобильного вибратора

технический параметр: 1. Выходной ток: ≤100мА (максимальный ток нагрузки) 2. Ток покоя: ≤6мА 3. Номинальное рабочее напряжение: 12V 4. Рабочее напряжение: 5-15В Описание лида: 1. Синяя линия - это выход сигнала через выход 358 операционных усилителей, и он находится на высоком уровне, когда нет вибрации. (Обратите внимание, что выходной контакт должен быть Подтяните резистор), низкий уровень при наличии вибрации. 2. Блок питания Красной линии: +12В 3. Черный провод - это провод заземления Товарная накладная: 1 х автомобильный датчик вибратора уведомление: Легкая съемка и различные дисплеи могут привести к тому, что цвет предмета на картинке немного отличается от реального.  Ручное измерение, пожалуйста, позвольте ошибке 1-3 мм, спасибо.
