Описание товара

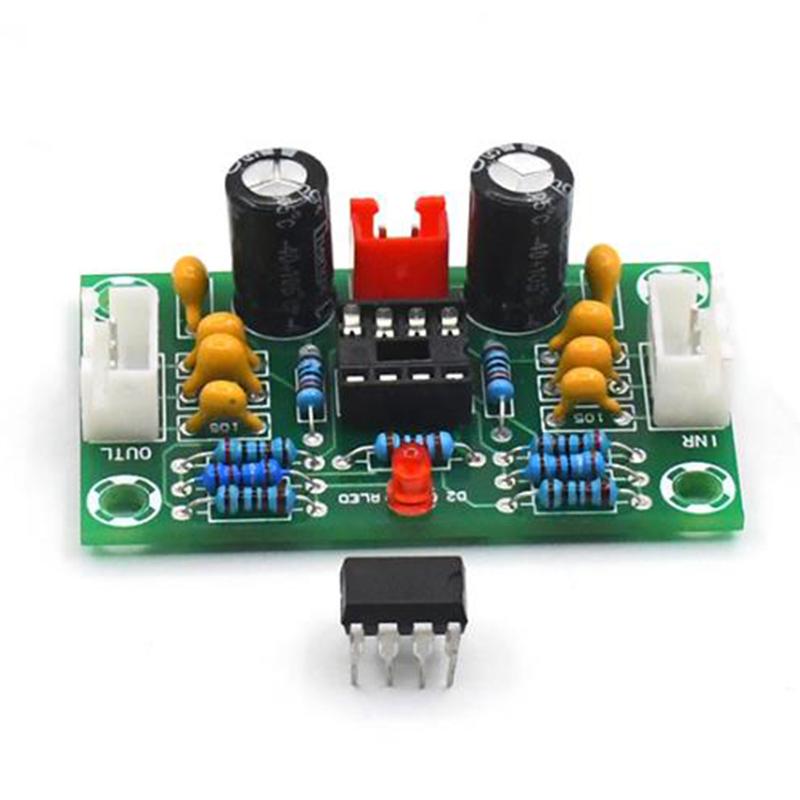

Компактная плата аудиопредусилителя XH-A902 использует **оригинальный импортный операционный усилитель NE5532** с **уникальной съемной панелью для микросхемы**, что позволяет легко заменять различные операционные усилители. (такие как OPA2604, LM4562) чтобы испытать различные звуковые характеристики. Он обеспечивает стабильное 5-кратное усиление сигнала, эффективно усиливая слабые аудиосигналы от мобильных телефонов, компьютеров и MP3-плееров для идеальной работы с усилителями мощности.
Благодаря сверхнизкому уровню фонового шума, широкому диапазону входного напряжения DC 12V-30V и сверхкомпактным размерам, это идеальный выбор для модернизации старых аудиосистем, улучшения слабых источников сигнала и различных DIY-аудиопроектов.
Технические характеристики
- модель: XH-A902
- Основной чип: Оригинальный NE5532 (**съемное гнездо микросхемы, сменное**)
- каналы: 2.0 Стерео Двухканальный
- Фиксированный коэффициент усиления: 5 раз (14дБ)
- Рабочее напряжение: DC 12В-30В
- Размер печатной платы: 50×30×15мм
- Расстояние между монтажными отверстиями: 43×23 мм (Диаметр отверстия: 3mm)
- Вес нетто: Около 12 г
- Характерная черта: Сверхнизкий уровень шума, чистый выходной звук
Основные преимущества
✅ **Съемное гнездо для микросхемы**: Уникальное преимущество! Легко заменяйте различные микросхемы операционных усилителей, чтобы настроить ваш звуковой почерк.
✅ **Оригинальный чип NE5532**: Сверхнизкий уровень фонового шума, теплое и естественное качество звука
✅ **5-кратное фиксированное усиление**: Идеально усиливает слабые аудиосигналы для согласования со всеми типами усилителей мощности.
✅ **Широкий диапазон входного напряжения 12В-30В**: Совместимо с различными источниками питания постоянного тока и бортовыми электрическими системами автомобиля 12 В
✅ **Ультракомпактный размер**: Всего 50×30 мм, легко спрятать и установить в ограниченных пространствах
✅ **Двухканальный стерео дизайн**: Подходит для всех стерео аудиосистем
✅ **Подключи и работай**: Простое подключение, не требуется сложная настройка или регулировка
✅ **Легкая конструкция**: Всего 12 г, почти не добавляет веса вашему устройству
---
⚠️ КРИТИЧЕСКИ ВАЖНОЕ НАПОМИНАНИЕ (ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ)
**ЭТО ТОЛЬКО ПЛАТА АУДИОПРЕДУСИЛИТЕЛЯ - ОНА НЕ МОЖЕТ НАПРЯМУ ПИТАТЬ ДИНАМИКИ!****
- Вы **ДОЛЖНЫ подключить его выход к плате усилителя мощности**, чтобы управлять динамиками
- Используется для усиления слабых аудиосигналов перед их подачей на усилитель мощности.
- **Примечание по силовому подключению**: VCC - положительный полюс, GND - отрицательный полюс. Неправильное подключение повредит плату
Сценарии применения
- Усиление слабых аудиосигналов от мобильных телефонов, компьютеров и MP3-плееров
- Модернизация старых усилителей мощности с недостаточной чувствительностью по входу
- Самодельные стереосистемы HIFI и аудиопроекты
- Усиление и улучшение сигнала автомобильной аудиосистемы
- Портативное аудиоустройство предварительное усиление
- Профессиональное аудиооборудование: кондиционирование сигнала
- Электронные эксперименты и проекты по модификации звука
Примечания по использованию
1. Используйте стабильный источник питания постоянного тока 12–30 В, не превышайте 30 В
2. Строго различайте положительный и отрицательный полюсы источника питания (VCC=+, GND=-)
3. Используйте высококачественные экранированные аудиокабели для минимизации помех сигналу
4. Всегда сначала подключайте предусилитель к усилителю мощности перед включением питания.
5. Держите плату подальше от источников сильных электромагнитных помех
6. При замене микросхем операционных усилителей убедитесь в правильном расположении выводов, чтобы избежать повреждений.
Список пакетов
1 × Съемная плата предусилителя на операционном усилителе XH-A902 NE5532
