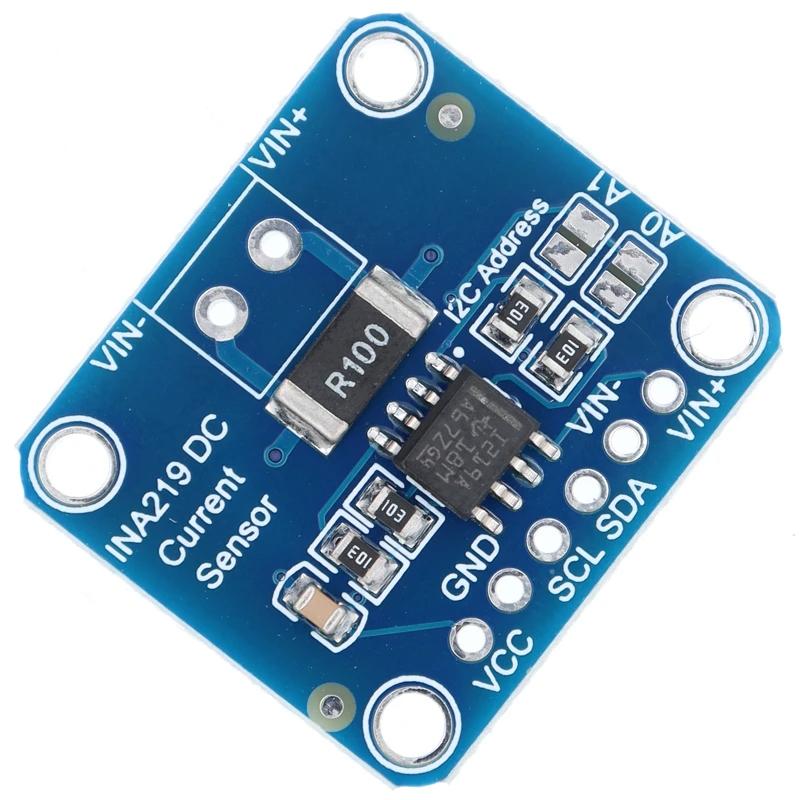

10 шт. INA219 Двунаправленный датчик тока и мощности DC Модуль breakout DIY 3V-5V IIC I2C Модуль датчика мониторинга питания

modname=ckeditorЭта плата расширения решит все ваши проблемы с мониторингом питания. Вместо того чтобы возиться с двумя мультиметрами, вы можете просто использовать удобный чип INA219B на этой плате расширения для измерения как напряжения с высокой стороны, так и потребляемого постоянного тока через I2C с точностью 1%. Большинство устройств для измерения тока, такие как наш амперметр-панель, подходят только для измерения с низкой стороны.. Это означает, что если вы не хотите привлечь батарею, вы должны вставить измерительный резистор между целевым заземлением и истинным заземлением.. Это может вызвать проблемы со схемами, так как электронике, как правило, не нравится, когда опоры на землю меняются и перемещаются с изменяющимся током.. Этот чип намного умнее - он может обрабатывать измерение высокого бокового тока, до +26 В постоянного тока, даже если он питается от 3 или 5 В.. Он также сообщит о высоком напряжении на стороне, что отлично подходит для отслеживания срока службы аккумулятора или солнечных панелей. Прецизионный усилитель измеряет напряжение на шунте 0,1 Ом, 1%.. Поскольку максимальная разница входного сигнала усилителя составляет ±320 мВ, это означает, что он может измерять до ±3,2 А.. Благодаря внутреннему 12-битному АЦП разрешение в диапазоне ±3,2 А составляет 0,8 мА.. При внутреннем усилении, установленном на минимум div8, максимальный ток составляет ±400 мА, а разрешение — 0,1 мА.. Продвинутые хакеры могут удалить резистор тока 0,1 Ом и заменить его своим собственным, чтобы изменить диапазон (скажем, 0,01 Ом для измерения 32 А с разрешением 8 мА)Мы включаем 6-контактный коннектор (Таким образом, вы можете легко подключить этот датчик к макетной плате) а также 3,5-мм клеммный штекер, чтобы вы могли легко подключать и отсоединять груз. Простота использования. Питание самого датчика от 3 до 5 В постоянного тока и подключение двух контактов I2C к микроконтроллеру. Затем подключите ваш целевой источник питания к VIN+ и нагрузку к земле к VIN-ТЕХНИЧЕСКИЕ ДЕТАЛИИИспользует чип INA219B, см. техническое описание для подробных спецификацийРезистор для измерения тока 0,1 Ом 1% 2 ВтЦелевое напряжение до +26 ВИзмерение тока до ±3,2 А с разрешением ±0,8 мАПлата 0,9" x 0,8"Эта плата/чип использует 7-битные адреса I2C 0x40, 0x41, 0x44, 0x45, выбираемые перемычками
