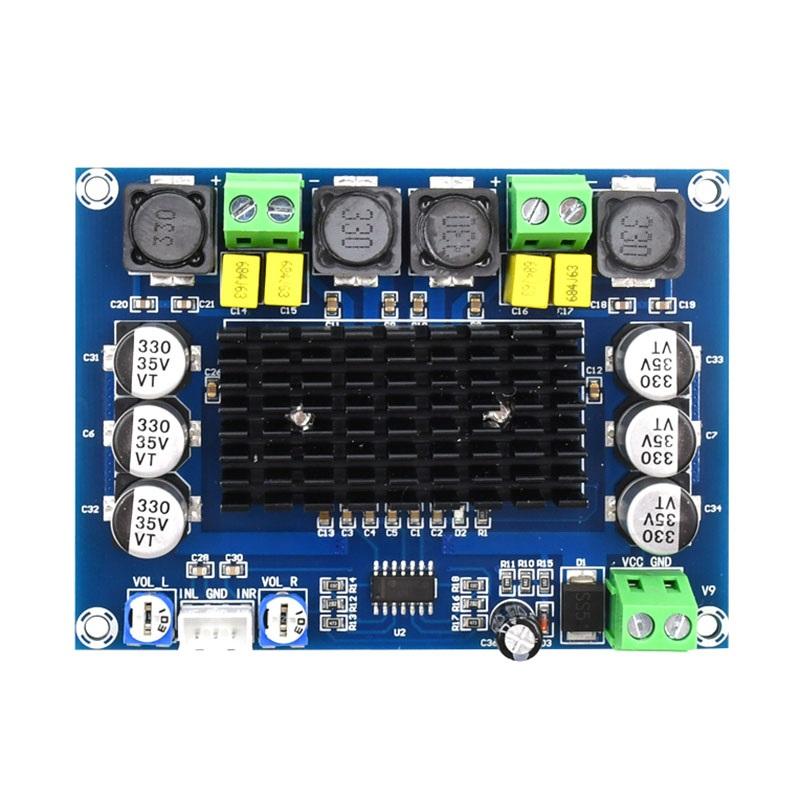

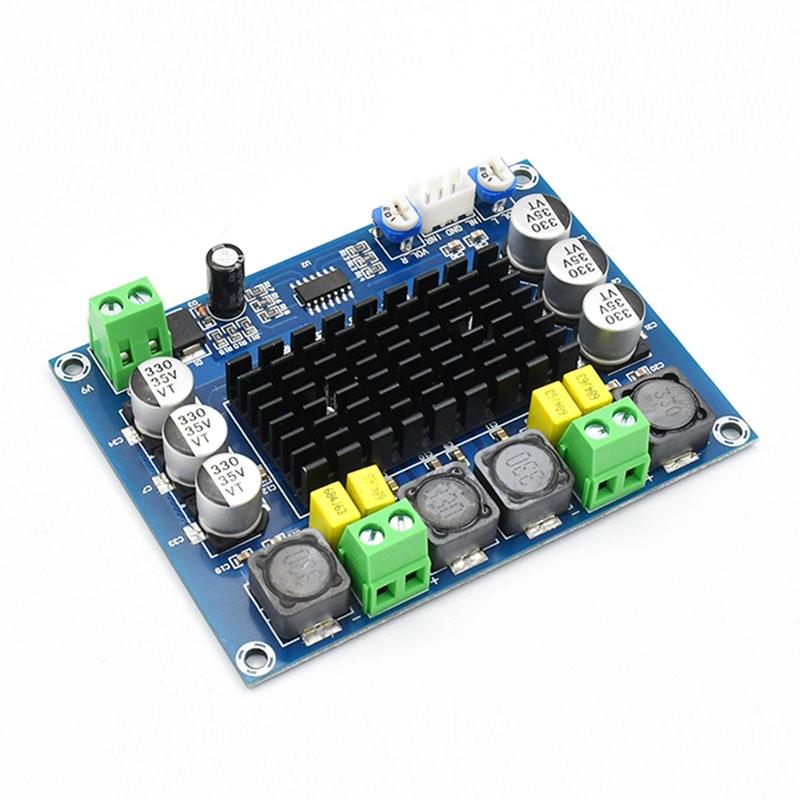

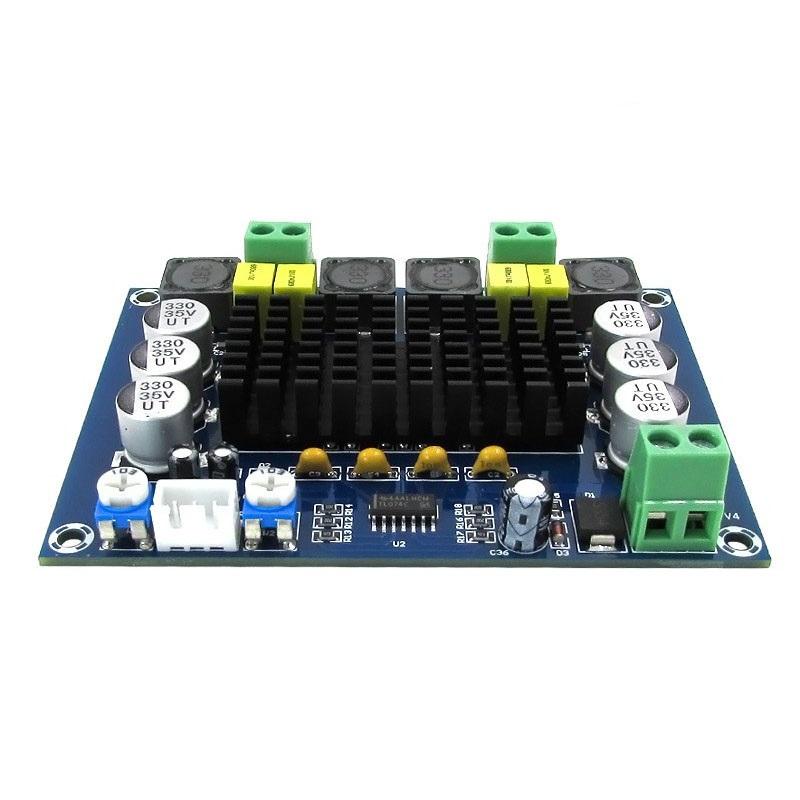

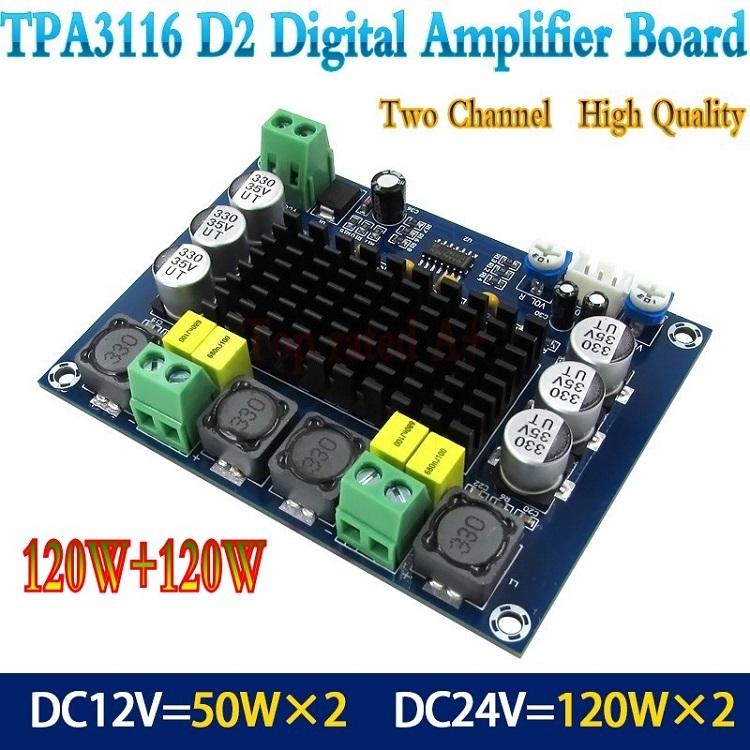

XH-M543 TPA3116D2 Двухканальная плата усилителя 120 Вт×2 DC 12-28 В 24 В с операционным усилителем TL074C Предусилитель Высокомощный Стерео Аудио Модуль

Описание товара Высокопроизводительная цифровая усилительная плата XH-M543 использует оригинальный чип TPA3116D2, обеспечивая стереовыход до 120 Вт × 2 на два канала. **Встроенный операционный усилитель TL074C (предварительный усилитель)** — это ключевое преимущество этой платы: Аудиосигналы сначала усиливаются микросхемой операционного усилителя перед поступлением на каскад усилителя мощности, что обеспечивает более впечатляющую громкость и более богатые звуковые детали. С широким диапазоном входного напряжения 12В-28В (Рекомендуется 24 В) и компактный размер, он идеально подходит для сборки мощных DIY-колонок, профессиональных сценических аудиосистем, модификации автомобильного аудио и основных каналов домашнего кинотеатра.

Технические характеристики - модель: XH-M543 - Основной чип: 1× TPA3116D2 - Встроенный предусилитель: Операционный усилитель TL074C - Источник питания: DC 12В-28В (**Рекомендуется 24 В для наилучшей производительности**) - Максимальная выходная мощность: 120 Вт × 2 Стерео с двумя каналами - каналы: 2.0 Стерео - Размер товара: 92×69×18мм - Размер установки: 85,5×62 мм (Диаметр монтажного отверстия: 3.2mm) - Вес нетто: 72г

Основные преимущества - ✅ **Встроенный операционный усилитель-предусилитель TL074C**: Усиливает мощность аудиосигнала, обеспечивает более мощный громкость и более насыщенные звуковые детали - ✅ Высокая выходная мощность до 120 Вт × 2, достаточная для профессиональных аудиоприложений - ✅ Широкий диапазон входного напряжения: Постоянный ток 12В-28В, совместим с системами питания 12В/24В - ✅ Компактный размер с четкими установочными размерами, легко интегрируется в различные корпуса - ✅ Высокоэффективная конструкция класса D, низкое тепловыделение - ✅ Стабильная и надежная производительность, подходит для длительной эксплуатации

Простое руководство по эксплуатации 1. Подключите клемму питания к источнику питания постоянного тока 12–28 В (Настоятельно рекомендуется 24 В) 2. Подключите аудиовходной терминал к вашему источнику звука (MP3-плеер, мобильный телефон, компьютер и т. д.) 3. Подключите аудиовыход к динамикам, обращая внимание на положительную и отрицательную полярность.. **Рекомендуются профессиональные сценические колонки мощностью 120 Вт или выше**, чтобы полностью раскрыть производительность платы.

### ⚠️ ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ ПО ИСПОЛЬЗОВАНИЮ 1. **Максимальное входное напряжение составляет 28 В**, не превышайте это значение, чтобы избежать необратимого повреждения модуля 2. Всегда подключайте динамики перед включением платы усилителя 3. Соблюдайте правильную полярность при подключении динамиков и источника питания 4. Для полной выходной мощности 120 Вт × 2 используйте стабильный источник питания постоянного тока 24 В с достаточной силой тока. 5. Используйте динамики с номинальной мощностью 120 Вт или выше, чтобы предотвратить их повреждение.

Применимые сценарии - Самодельные высокомощные полочные и напольные колонки - Профессиональные сценические звуковые системы - Модификация и улучшение автомобильного аудио - Основные канальные системы домашнего кинотеатра - Обновления активной акустической системы - Мультимедийные аудиосистемы

Список пакетов 1 × XH-M543 TPA3116D2 120 Вт × 2 Двухканальная цифровая усилительная плата с предусилителем TL074C

Заметки 1. Возможны небольшие отклонения размера на 1-2 мм из-за ручного измерения 2. Цвет товара может незначительно отличаться в зависимости от настроек вашего монитора и условий освещения. 3. Для наилучшего качества звука используйте высококачественные экранированные аудиокабели
