Описание товара
100% новый и высококачественный модуль Bluetooth аудиоусилителя, объединяет Bluetooth 4.2 приемник и усилитель мощности класса D, поддерживает функцию USB звуковой карты, plug and play без драйвера.
Обладает стабильным соединением, чистым качеством звука и компактным размером, идеально подходит для модернизации пассивных колонок, модификации старых аудиоустройств и создания Bluetooth-колонок своими руками.
Технические характеристики
- Версия Bluetooth: 4,2
- Имя устройства: DW-CT14+
- Рабочее напряжение: DC 3.7V-5V
- Выходная мощность: 5 Вт × 2 Стерео
- Максимальный рабочий ток: 5V / 2A
- Расстояние передачи: 15 метров (открытое пространство)
- Совместимые динамики: 2-8 Ом, 3-10 Вт (рекомендуется 3 Ом / 5 Вт или 4 Ом / 10 Вт)
- Размер товара: 40×20мм
- Материал: Электронные компоненты + печатная плата
Основные особенности
- Совместимо со всеми смартфонами и Bluetooth-адаптерами на рынке
- Поддерживает автоматическое переподключение и автовоспроизведение для сопряженных устройств
- Усилитель мощности класса D, обеспечивает чистое и мощное качество звука
- Встроенная функция USB-звуковой карты, не требует драйверов, plug and play
- Компактный дизайн, легко устанавливается в различные небольшие аудиокорпуса
Руководство по эксплуатации и подключению
1. **Bluetooth-соединение**: Включите Bluetooth на вашем телефоне, выполните поиск устройства «DW-CT14+» и нажмите, чтобы подключиться.
2. **USB-звуковая карта**: Подключите к компьютеру через Micro USB, автоматически распознается как аудиоустройство (работает от литиевой батареи)
3. **Подключение динамиков**: Подключите левый и правый канальные динамики к соответствующим выходным клеммам
⚠️ **КРИТИЧЕСКИЕ ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ И ИСПОЛЬЗОВАНИЮ**
1. **НЕ** подключайте параллельно два выхода усилителя и не подключайте их к отрицательному полюсу, это приведет к необратимому повреждению микросхемы усилителя.
2. **Требования к источнику питания**:
- Используйте литиевую батарею 3,7 В **С ПЛАТОЙ ЗАЩИТЫ** или только стабильный адаптер 5 В / 2 А+
- **НЕ** используйте сухие батарейки, портативные зарядные устройства, многофункциональные трансформаторы или другие нестабильные источники питания
- Порт Micro USB предназначен только для зарядки и USB-звуковой карты, **НЕ МОЖЕТ использоваться как отдельный порт питания**
3. Этот продукт использует режим зарядки с ограничением тока **без управления зарядом**, всегда используйте качественные литиевые батареи с платами защиты.
4. Во время установки держите антенну Bluetooth подальше от металлических частей, чтобы избежать уменьшения дальности передачи.
Список пакетов

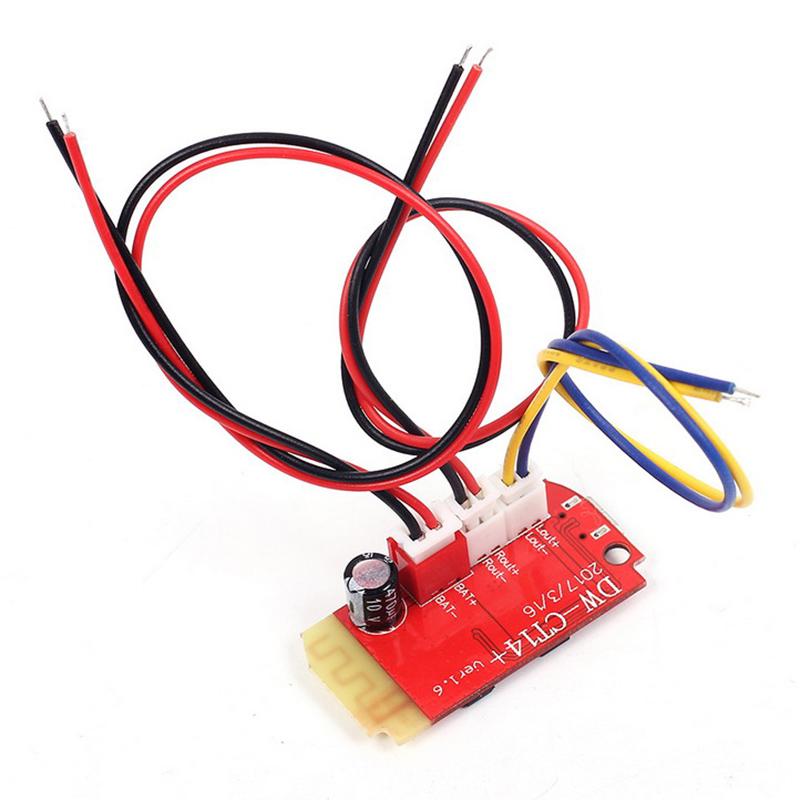

1 × Плата усилителя Bluetooth 4.2 с двумя каналами
1 × Соответствующий соединительный кабель
*В комплект входят только указанные выше items, другие аксессуары, показанные на фотографиях, не включены.*
Заметки
1. Цвет товара может незначительно отличаться из-за разных настроек монитора и условий освещения.
2. Пожалуйста, учитывайте отклонение размера ±1-2 мм, вызванное ручным измерением.
