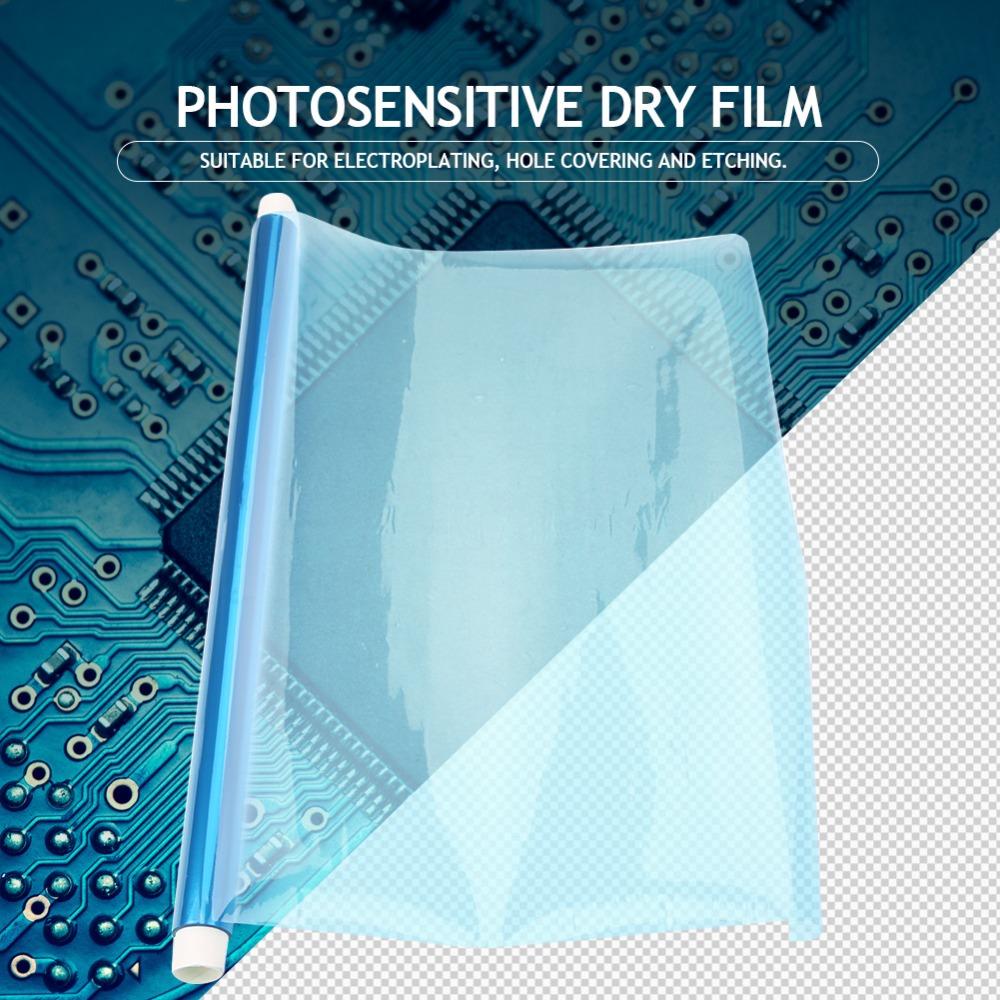

Фоточувствительная сухая пленка высокого разрешения Портативный лист фоторезиста для печатных плат Травильный раствор

метка:да 2. Поддержка гальваники и травления:Подходит для гальванического покрытия, покрытия отверстий и травления. 3. Эффективная производительность закрытия отверстий:Отличная способность закрывать отверстия, высокое разрешение. 4. Хорошая совместимость с материалами:Эффективно работает на различных материалах подложек, обычно используемых в производстве печатных плат, предлагая широкую адаптивность. 1. Универсальное использование в производстве печатных плат:Эта сухая пленка широко используется в производстве печатных плат, наносится на поверхность печатной платы, чтобы сделать ее светочувствительной. 5. Стабилен в стандартных гальванических ваннах:Совместимо с обычными растворами для гальванического покрытия, сохраняет целостность поверхности без морщин и обесцвечивания во время обработки.

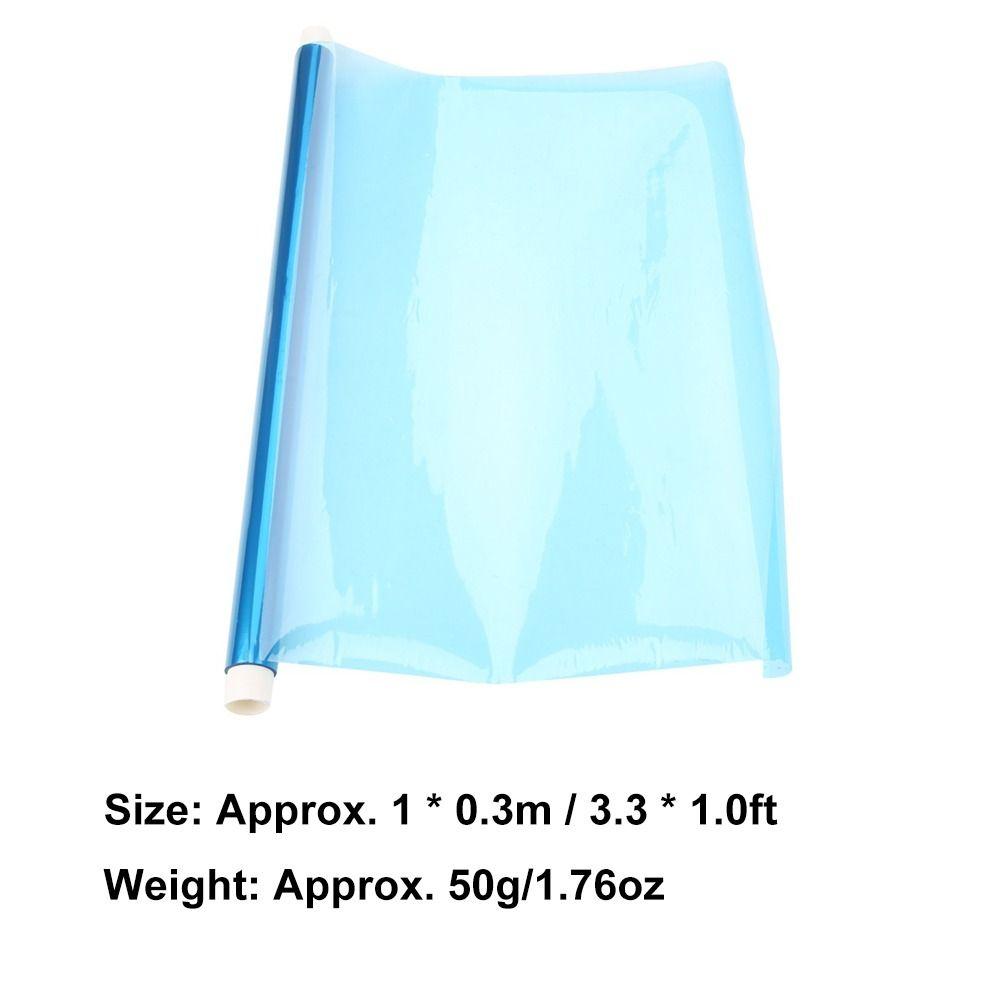

Технические характеристики: Тип объекта: Фоточувствительная сухая пленка Применимые продукты: Плата печатной платы Изоляционный материал: Органическая смола Вес: приблизительно. 50г Размер: приблизительно. 1 * 0,3 м / 3,3 * 1,0 фута

Список пакетов: 1 * фоточувствительный сухой пленки

Рабочие шаги: 1. Раскройте пленку, светочувствительная пленка зажата между двумя слоями пленки, сначала оторвите одну сторону, немного сложно порвать, попробуйте еще несколько 2. Затем, перед нанесением пленки, медную пластину можно немного очистить, выровнять, постарайтесь, чтобы не было пузырей 3. После нанесения пасты утюг слегка нагревается, не слишком сильно, чтобы закрепить 4. Пленка для печатных плат, рекомендуется использовать пленку, это позволит достичь максимальной четкости, если точность не требуется, можно использовать кальку. 5. Экспозиция, нанесенная напечатанный рисунок на светочувствительную пластину, использование обычных энергосберегающих ламп около 30 минут, если есть экспозиционная машина в течение 1 минуты, солнце не было опробовано, это должно быть около 15 минут, процесс экспозиции очевиден, потому что светочувствительная Пленка меняет цвет при экспонировании, и меняется со светлого на темно-синий. Вы легко увидите, что ваша принципиальная схема появится на плате. 6. Разработайте, снимите другую защитную пленку, поместите в проявитель (разработчик 1:100 воды, 10 грамм воды, 1 литр воды), и используйте ватный тампон, чтобы протереть доску с небольшим усилием во время развития. 7. Травление, это, само собой разумеется, водный насыщенный раствор травителя 8. После травления снимите пленку, снимите пленку на 1:60 или 70, и замочите доску на несколько минут.
