Характеристики:
Рекомендации по установке сварки, выполните следующие действия:
1. Компоненты сваривают переднюю плату, от низких до высоких принципов, а именно первые низкосварочные компоненты, такие как конденсатор, резистор, диод и т.д.
2. Сварочный ic разъем, клеммные колодки, наконец, розетка, регулируемый потенциометр.
3. обратно с диагональные кусачки прервать контакты по возможности
Этапы отладки:
1После завершения сварки на IC, XR2206, обратите внимание на направление ИС, вставьте возможное повреждение чипа!
2. проверьте IC против, например, анти пожалуйста своевременная коррекция.
3. Вставьте блок питания, блок питания для порта 5,5 * 2,1, внутри снаружи отрицательная полярность. Для напряжения питания 9-12 В. Форма сигнала может быть стабильной более 12 В
Использование шага
1. J1 перемычка крышки штекера вилка, СИНИЕ /TRI синие клеммы выход синусоиды (примечание J1, J2 может вставить только один из)
2. J2 перемычка крышки штекера, СИНИЕ / TRI синие клеммы выход треугольной волны (примечание J1, J2 может вставить только один из)
3. SQU синие клеммы выходной импульс
4. AMP : Регулировка амплитуды синусоиды, треугольной волны
5. ОТЛИЧНО : Тонкая регулировка частоты
6. Грубый : Частота грубой регулировки
Описание:
100% новый и высокое качество
Питание: Вход постоянного тока 9-12 В
Сигналов: Квадрат, синус и треугольник
Импеданс: 600 Ом + 10%
Частота: 1Гц - 1МГц
СИНУСОИДАЛЬНАЯ ВОЛНА
Амплитуда: 0 - 3 В при входе постоянного тока 9 В
Искажение: Менее 1% (на 1 кГц)
Плоскостность: +0,05 дБ 1 Гц - 100 кГц
КВАДРАТНАЯ ВОЛНА
Амплитуда: 8В (нет загрузки) на входе постоянного тока 9 В
Время нарастания: Менее 50 нс (на 1 кГц)
Время падения: Менее 30 нс (на 1 кГц)
Симметрия: Менее 5% (на 1 кГц)
ТРЕУГОЛЬНАЯ ВОЛНА
Амплитуда: 0 - 3 В при входе постоянного тока 9 В
Линейность: Менее 1% (до 100 кГц) 10мА
Пакет включает:

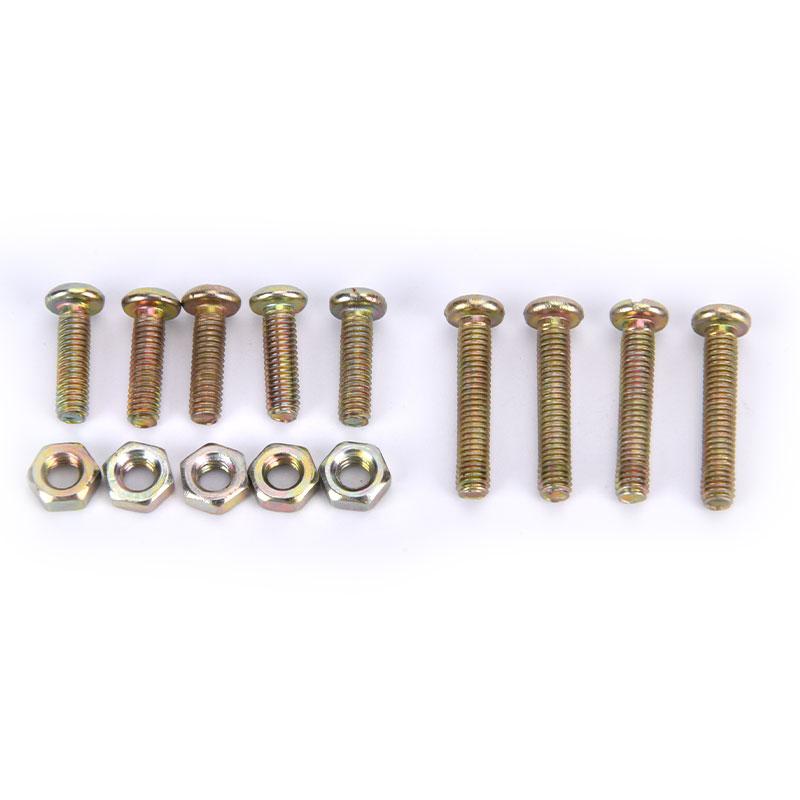

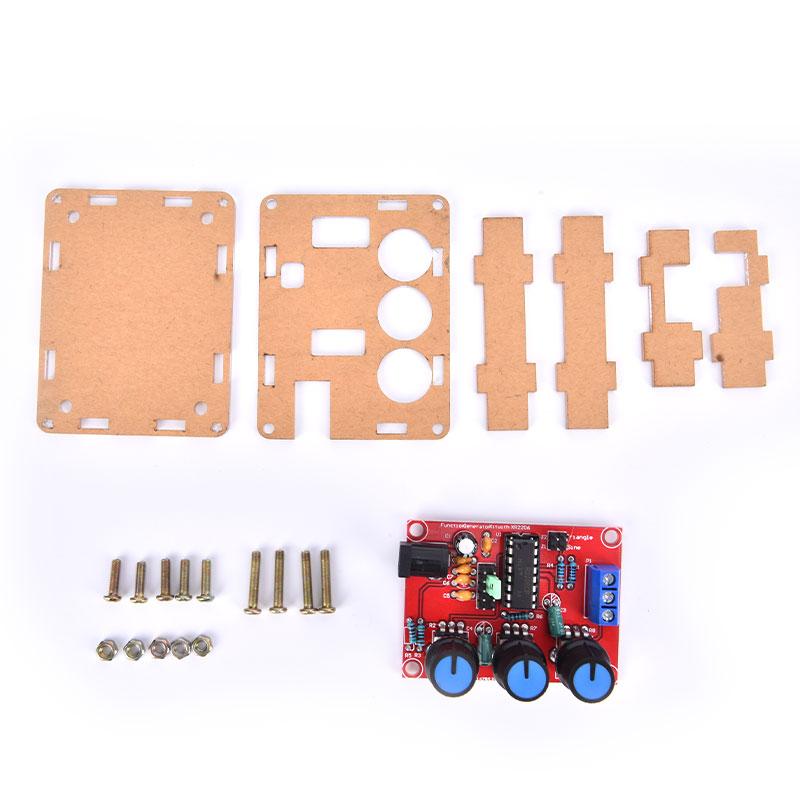

1 x Генератор сигналов DIY Kit Треугольник Квадратный выход 1 Гц-1 МГц с корпусом
