SimpleFOC Высокомощный драйвер бесщеточного двигателя ESP32 20А Беспроводной WIFI Bluetooth Simple FOC Модуль для модернизации

1. Часть привода BLDC состоит из 3 драйверов затвора IR2104 и 6 NMOS. Логика управления совместима с официальным решением Simple FOC L6234PD; 2. Основная модель управления: ESP32-WROOM-32E, 4 МБ Flash, двухъядерный МК, модуль Wi-Fi и Bluetooth; 3. На борту используются 2 высокоточных датчика тока INA240A2 для измерения фазного тока, А Значение шунтирующего резистора фазы B составляет 10 мОм (сделано из двух резисторов 20 МОм, включенных параллельно); 4. Поддержка магнитных датчиков-энкодеров, таких как AS5600 и AS5047P; 5. Зарезервируйте порт для прошивки ESP32 для вторичной разработки;

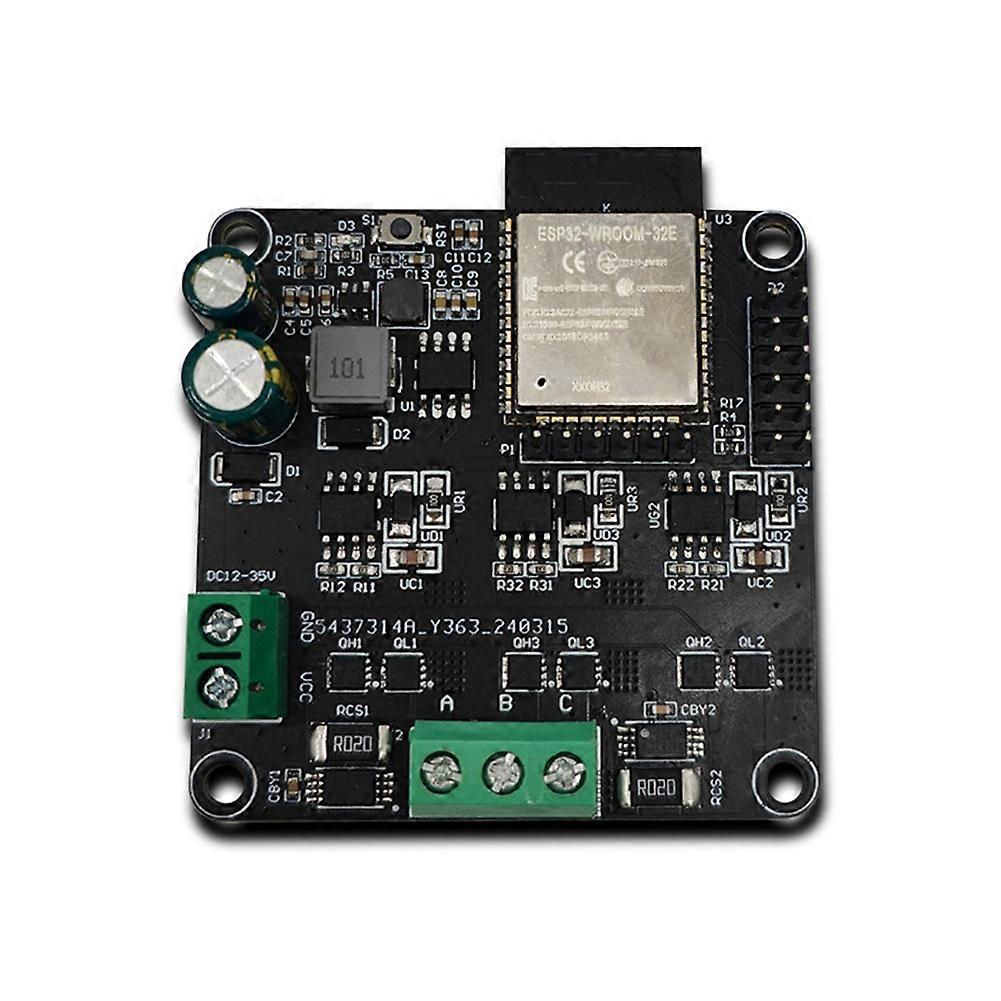

Кнопка сброса на плате и индикатор питания; Напряжение питания DC12-28V Максимальный выходной ток: 20А Описание интерфейса: 1. VCC, GND: Блок питания DC12-28V; 2. ESP32-WROOM-32E: 4 МБ ФЛЭШ-памяти двухъядерный МКУ модуль WI-FI и Bluetooth; 3. Кнопка сброса ESP32; 4. Драйвер полумоста IR2104: SD# Включить конец: Высокий уровень действителен. SD# для высокого и низкого выхода HO и LO, управляемый IN; Отсечка выхода HO и LO при низком значении SD# В терминале управления: Когда SD# включен, при высоком уровне IN, выход HO высокий, а выход LO низкий; Когда IN низкий, выход HO низкий, а выход LO высокий. 5. N-канальный МОП-транзистор 30В/30А: Рекомендуется использовать в пределах 28В/20А (поскольку фаза, максимальное сопротивление выборки тока может превышать только 20 А тока); 6. Высокоточный усилитель выборки тока INA240A2: используется для измерения ТОКОВОГО тока фазы A и B; 7. Резистор для измерения тока фаз A и B: значение сопротивления 10 МОм(Из двух резисторов 2 20 МОм, включенных параллельно, sampling resistance (резистор для измерения тока) такой же, как в SIMPLE FOC V2.0.4), и максимальный ток на фазу составляет 20А; 8. С: интерфейс бесщеточного двигателя; 9. Порт расширения ввода-вывода: магнитный энкодер, который можно использовать для подключения интерфейсов 2C и SPI. (такие как AS5600 и AS5047P). цвет: черный Материал: печатная плата

содержимое пакета: 1 * Плата драйвера бесколлекторного двигателя ESP32 20A

Только вышеуказанное содержимое упаковки, другие продукты не включены
