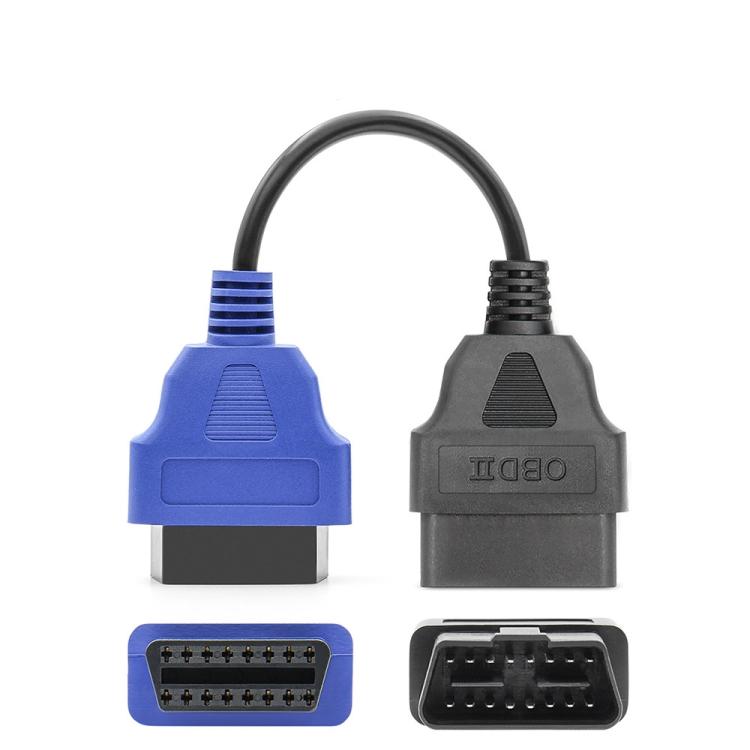

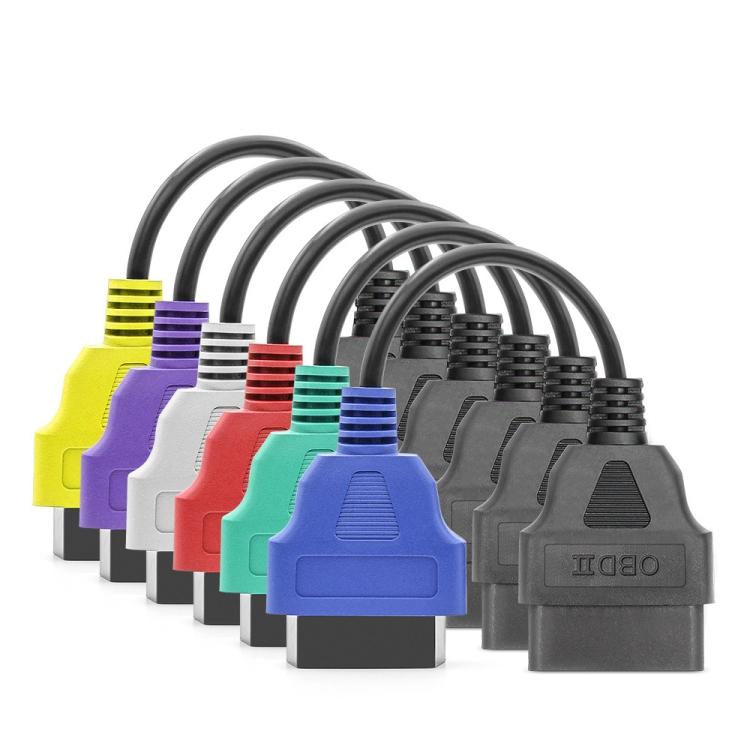

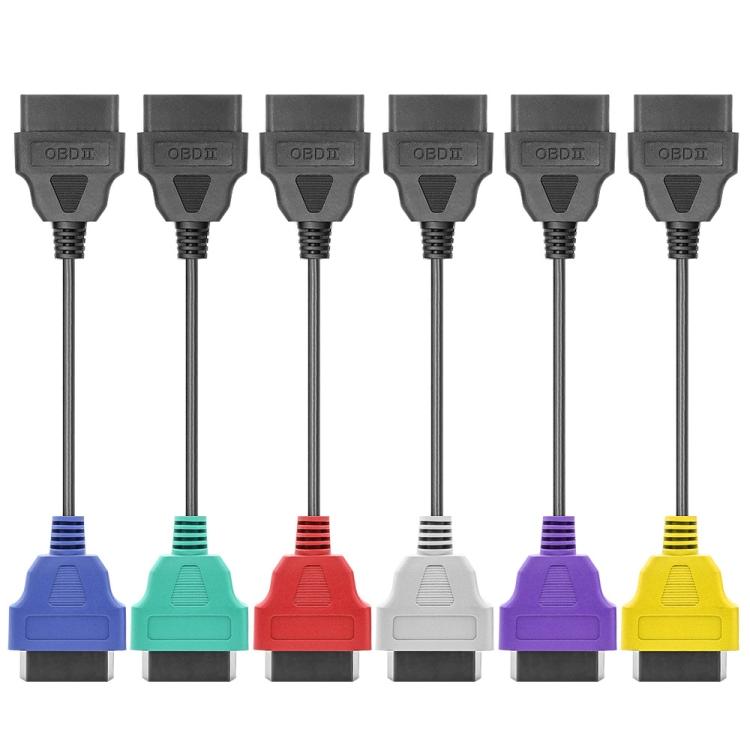

6-цветный набор кабелей-адаптеров OBD ECU Scan для Fiat

6-цветный OBD ECU скан сканирования адаптер кабель кабель для Fiat 1. Длина кабеля: 22см 2. уведомление: Используются только в качестве соединительного кабеля и не содержат программного обеспечения или диагностических кабелей 3. В комплект поставки входят 6 кабелей адаптера, которые выполняют различные функции. 4. Зеленый abs / провод адаптера питания (Адаптер 1 на сайте MultiECUScan) Предназначен для обеспечения доступа к системам ABS и усилителя рулевого управления на поддерживаемых транспортных средствах. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации. С помощью этого адаптера контакт 7 на диагностическом инструменте подключается к контактам 1,7,9 и 12 на автомобиле. 5. Красный провод адаптера подушки безопасности ( Адаптер 2 на сайте MultiECUScan) Предназначен для обеспечения доступа к системе подушек безопасности на поддерживаемых транспортных средствах. Этот адаптер имеет красный разъем на одном конце для легкой идентификации. С помощью этого адаптера контакт 7 на диагностическом инструменте подключается к контакту 3 только pn автомобиля. 6. Желтый провод адаптера CAN ( Адаптер 3 на сайте MultiECUScan) Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых транспортных средствах. Этот адаптер имеет желтый разъем на одном конце для легкой идентификации. С помощью этого адаптера, Pin 6 & 14 на средство диагностики подключены к контактам 1 & 9 Соответственно, на автомобиле контакт 7 на диагностическом инструменте подключен к контакту 12 на автомобиле.
