Характерная черта:
1. АНТЕННЫЙ ТЮНЕР: Миниатюрный коротковолновый автоматический антенный тюнер, работающий без какой-либо линии управления, подходит для большинства радиостанций.
2. ОТЛИЧНЫЕ ЗАПЧАСТИ: Принимает высоковольтный конденсатор SMD C канала 1000 В, усовершенствованный чип PIC и разъем UHF для обеспечения стабильной работы.
3. ХОРОШАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: Емкость более высокого уровня, большее магнитное кольцо, более толстый диаметр провода, большая несущая способность, общая индуктивность 12,4 мХ.
4. АЛЮМИНИЕВЫЙ СПЛАВ: Корпус антенного тюнера изготовлен из алюминиевого сплава, отличается малым весом, быстрым отводом тепла и устойчивостью к эрозии.
5. КОМПАКТНЫЙ РАЗМЕР: Автоматический антенный тюнер имеет компактную структуру, удобное подключение, портативный дизайн, подходит для домашнего или автомобильного использования.
Технические характеристики:

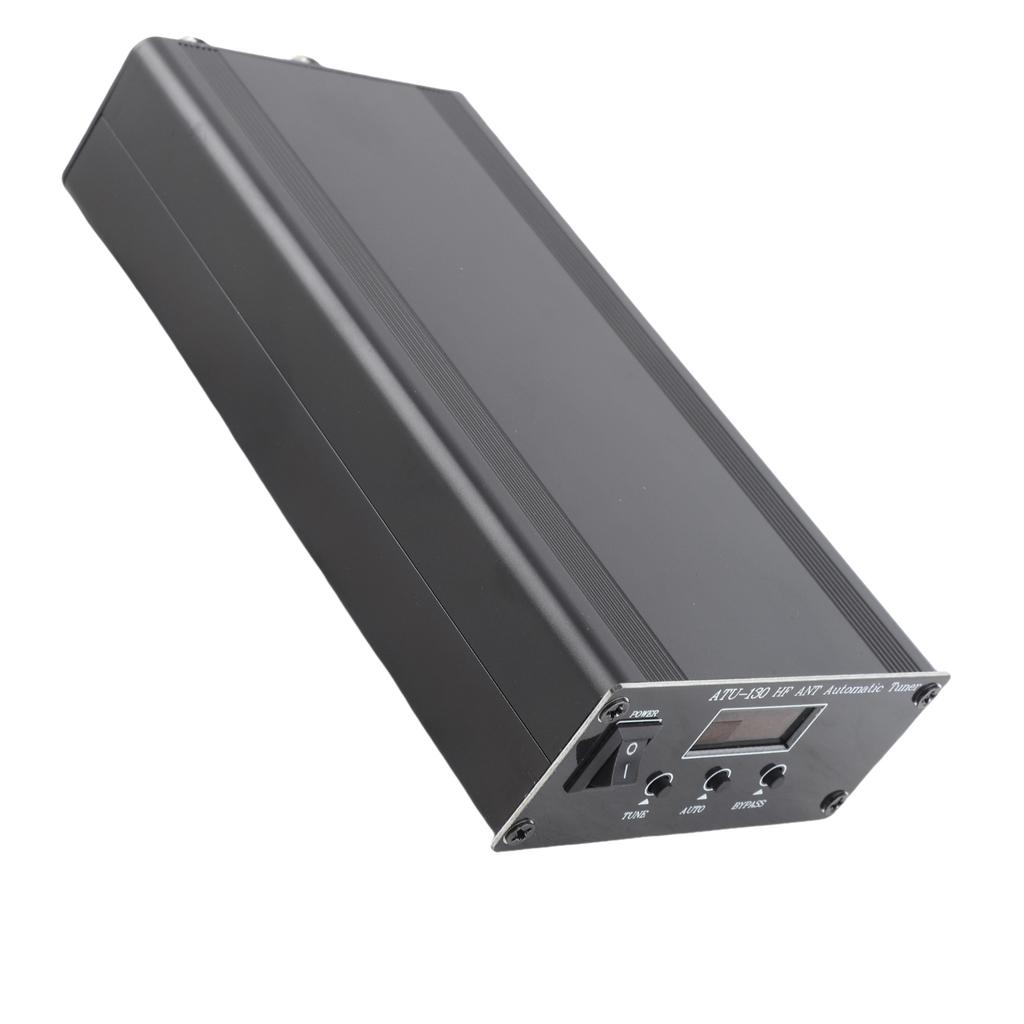

Тип объекта: Автоматический Тюнер Антенны
модель: АТУ 130
Материал: Алюминиевый сплав
Диапазон напряжений питания: 10 15 В постоянного тока (+в центре)
Максимальное потребление тока: 500mA
Максимальная рабочая мощность: 150W
Стартовая настройка минимальной мощности: 5W
Минимальная измеримая мощность: 0,1 ВТ
Точность измерения: мощность до 10 Вт: 0,1 ВТ
Точность измерения более 10 Вт: 1W
Максимальная установленная индуктивность: 8.53мкН
Минимальная индуктивность установки: 0,05мкН
Особенности микроавтоматического антенного тюнера:
Имеет функцию измерителя мощности стоячей волны (согласно BYPASS, режим прямого прохождения, одна горизонтальная линия посередине экрана, тестовое значение является приблизительным, а точность ниже, чем у профессионального высокоточного прибора, для справки).
PIC18F2520, микроконтроллер (быстрее).
Коротковолновая машина автоматический антенный тюнер
В третьем издании используется конструкция из 4 больших магнитных кольцевых катушек индуктивности, которые выделяют меньше тепла, чем оригинальное издание.
Используются реле HF32, 10A, HF33, 5A.
Используется высоковольтный фарфоровый чип-конденсатор.
Максимальное измеряемое значение составляет SSB 275 Вт. Рекомендуется, чтобы SSB не превышал 200 Вт в течение длительного времени.
Для других непрерывных режимов мощность не должна превышать 100 Вт (FT8, CW, FM, когда отклонение стоячей волны велико перед регулировкой, мощность должна быть уменьшена соответствующим образом, и рекомендуется использовать 10-минутный интервал в течение 5 минут).
Размер: приблизительно. 38 x 88 x 155мм 1,5 x 3,5 x 6,1 дюйма (Без учета прогнозов)
Вес: приблизительно. 0.5 кг 17.6 унц (портативный, подходит для автомобильной, внутренней и наружной фиксации и т. Д.)
1.8 50МГц (особенно зависит от длины антенны и отклонения стоячей волны).
Диапазон импеданса настройки: 5 Ом 1.2 кОм
заявка: Может использоваться для длинной линии (рекомендуемые), врач общей практики (рекомендуемые), инвертированный V, диполь, антенна с концевым питанием и другие антенны для регулировки коэффициента стоячей волны и согласования импеданса коротковолнового передатчика..
Список пакетов:

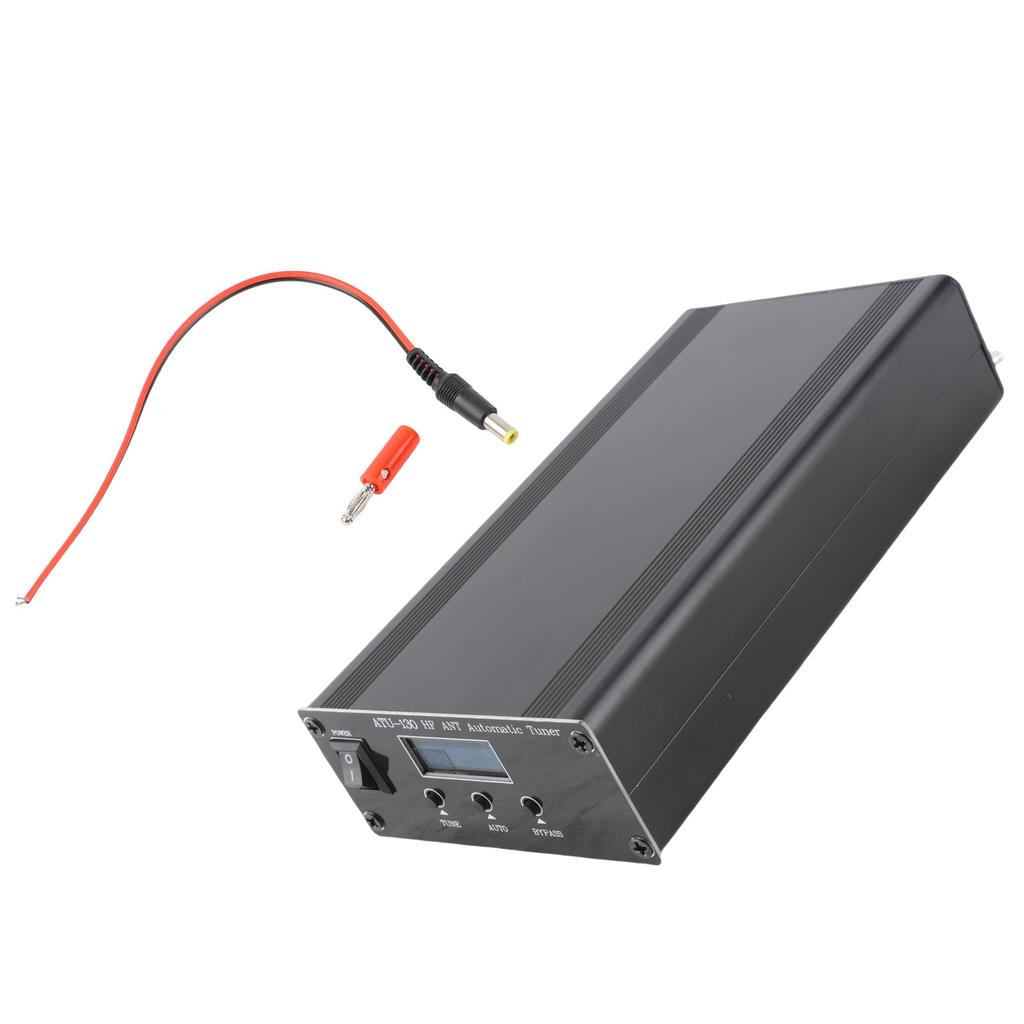

1 x Антенный тюнер1 x Кабель1 x Аксессуар
