Описание:
Небольшой размер легко подходит для интерьера доступного освещения
Один ключ для работы, трехцветный светодиодный дисплей
Передача стандартных данных протокола DMX512 контроллера, также может передавать данные об освещении и освещении по протоколу DMX512
126 каналов с автоматическим изменением частоты, высокая устойчивость к помехам для обеспечения надежности работы
7 групп ИДЕНТИФИКАЦИОННЫЙ код устанавливается, пользователь может использовать 7 групп индивидуальной беспроводной системы без каких-либо помех друг другу в одном месте
Входное напряжение: 5 В постоянного тока
Раздел частоты работы: Диапазон ISM 2,4 ГГц, частотная секция 126 каналов
Максимальная скорость передачи: 20дБм
Чувствительный приемник: 94дБм
Сигнальный порт: Порт RS485 или серии процессоров AURT
Руководство по эксплуатации:
Корреляция id-кода и цвета светодиода:
1:RED
2:ЗЕЛЕНЫЙ
3:КРАСНЫЙ + ЗЕЛЕНЫЙ = ЖЕЛТЫЙ
4:СИНИЙ
5:КРАСНЫЙ + СИНИЙ = ФИОЛЕТОВЫЙ
6:ЗЕЛЕНЫЙ + СИНИЙ = ГОЛУБОЙ
7:КРАСНЫЙ+ЖАДНОСТЬ+СИНИЙ = БЕЛЫЙ
Нажмите клавишу 1 раз, чтобы указать настройку ID, нажмите еще раз, чтобы установить IC, затем значение ID увеличивается на 1 каждый раз при нажатии.
Рабочее состояние:
Светодиод горит постоянно: нет DMX или беспроводного сигнала.
Красная светодиодная вспышка: Передачи.
Зеленая светодиодная вспышка: Получение
Частота РЧ 2. 400 2. 525 Г, всего 126 каналов, поиск выполняется автоматически.
Код ID 1 7 групп ID кода, нажмите клавишу кнопка для настройки, он может работать только при одинаковом ID коде передатчика и приемника
.
Установление связи:
Включите беспроводную приемную плату DMX512 и передающую плату.
Нажмите кнопку для установки одинакового значения ID передающей платы и принимающей платы. Используйте разные значения ID, если вам нужно использовать более 1 группы беспроводной сети одновременно в одном месте.
Красный светодиод мигает, когда передатчик передает данные DMX без помех частотной секции, затем приемник изменяет частотную секцию передачи. Зеленый светодиод мигает, пока не будет получен исправленный параметр с тем же ID, светодиод мигает быстрее, как только данные DMX передаются быстрее.
Связь была установлена правильно тогда
.
Пакет включает:

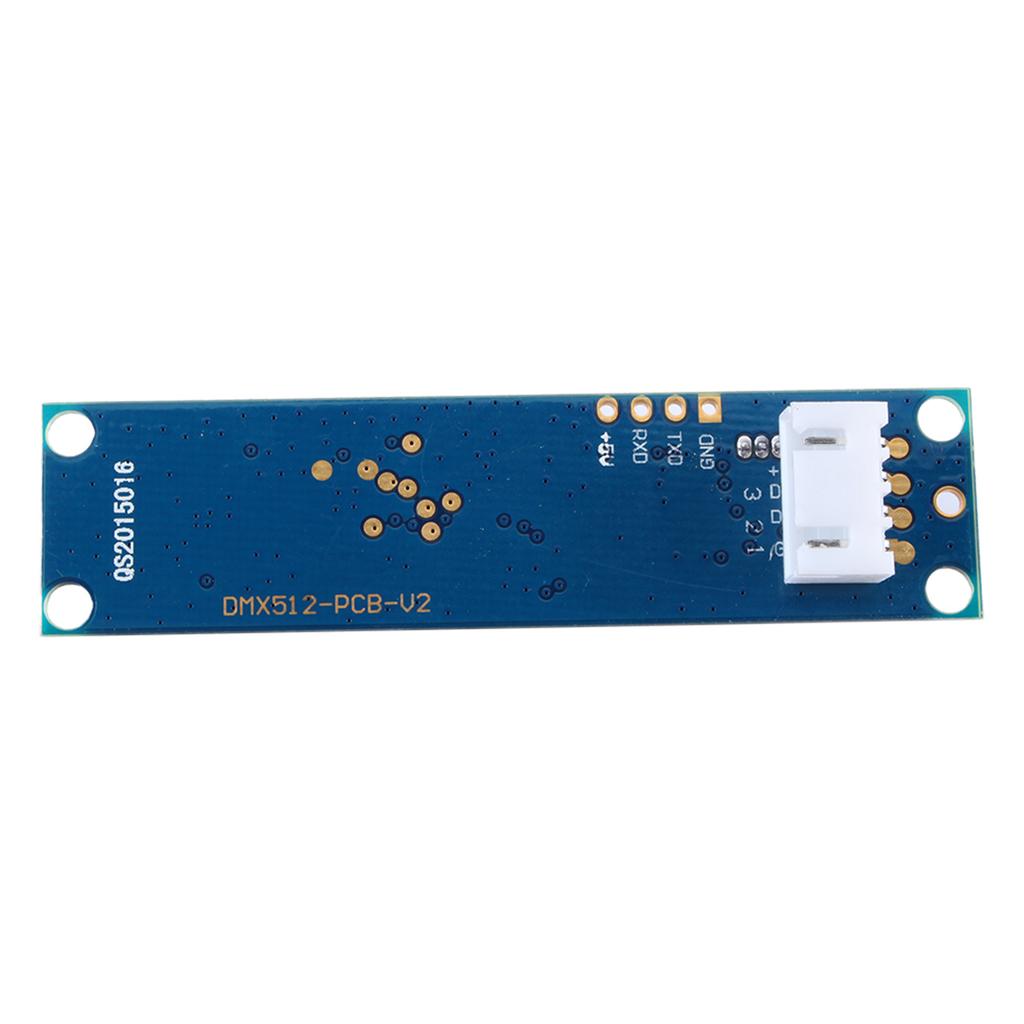

1 х беспроводной DMX512 pcb модули плата светодиодный контроллер передатчик приемник
.
