Характеристики:
новое и высокое качество
PDB-XT60 был разработан для обеспечения максимально возможной производительности и надежности на печатной плате размером 36x50 мм и 4 слоями.
Он распределяет питание от LiPo аккумулятора к 6 регуляторам скорости (ESC), а также обеспечивает синхронизированные и регулируемые выходы постоянного тока 5 В и линейно регулируемый постоянный ток 12 В для питания камер, сервоприводов, приемника RC, полетных контроллеров, видеопередатчиков, светодиодов и т. д.
Он предлагает разъем XT60 для удобного подключения пакета LiPo.
2 унции меди, 4 слоя и 1,6 мм печатная плата.

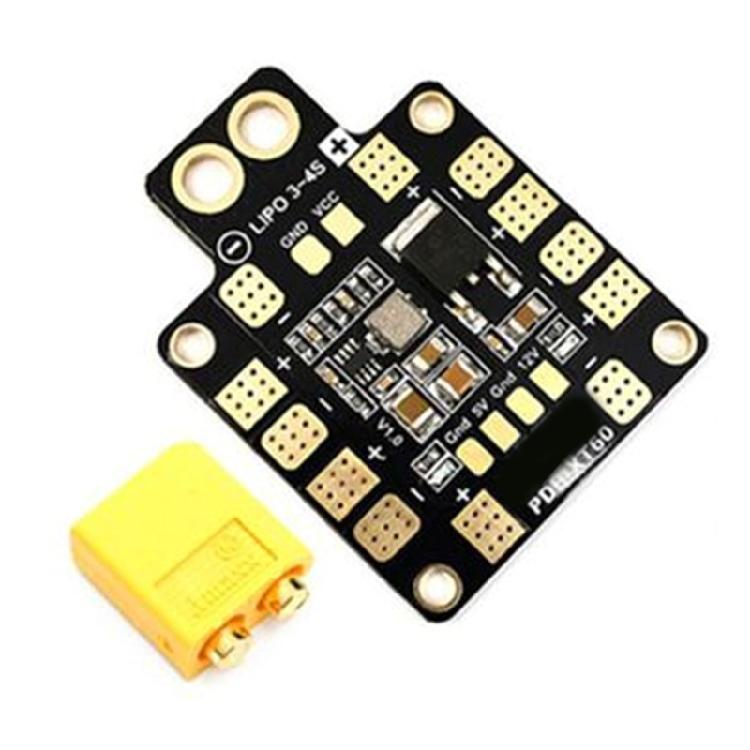

Встроенная розетка XT60.

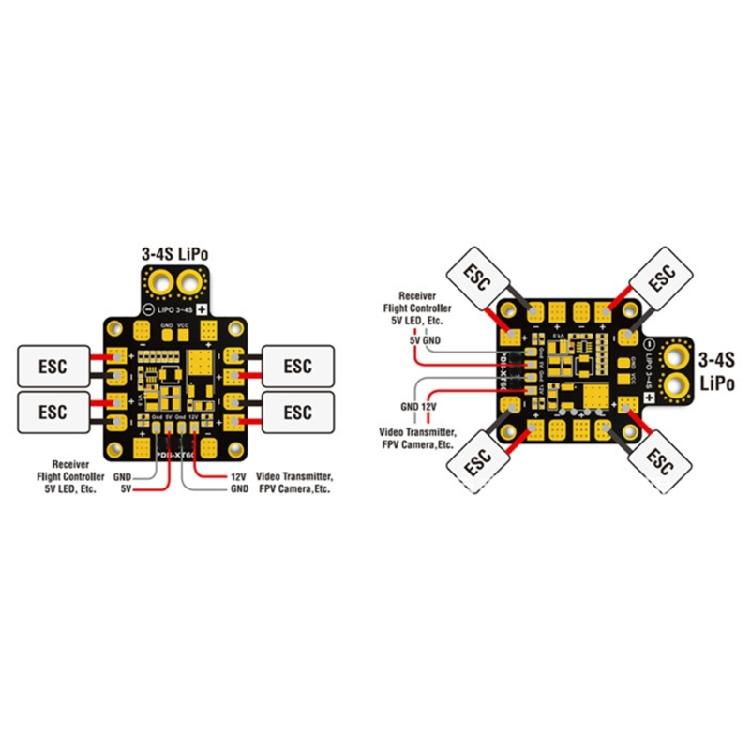

Всего 6 пар вкладок под пайку ESC подходят для рамок типа H или X.
5V & 12V Выходные светодиодные индикаторы и устойчивые к короткому замыканию.
Характеристики:
- Диапазон входного напряжения (Эксплуатация LiPo 3S-4S): 9 - 18 В постоянного тока
- Регулируемые выходы 5 В и 12 В
- Светодиодные индикаторы мощности ( Выходы 5 В и 12 В )
- 6 выходов ESC и 1 пара VCC/GND колодок
ESC выходы:
- Непрерывный ток: 25Ax4 или 15Ax6
- Максимальный ток (10 секунд/мин): 30Ax4 или 20Ax6

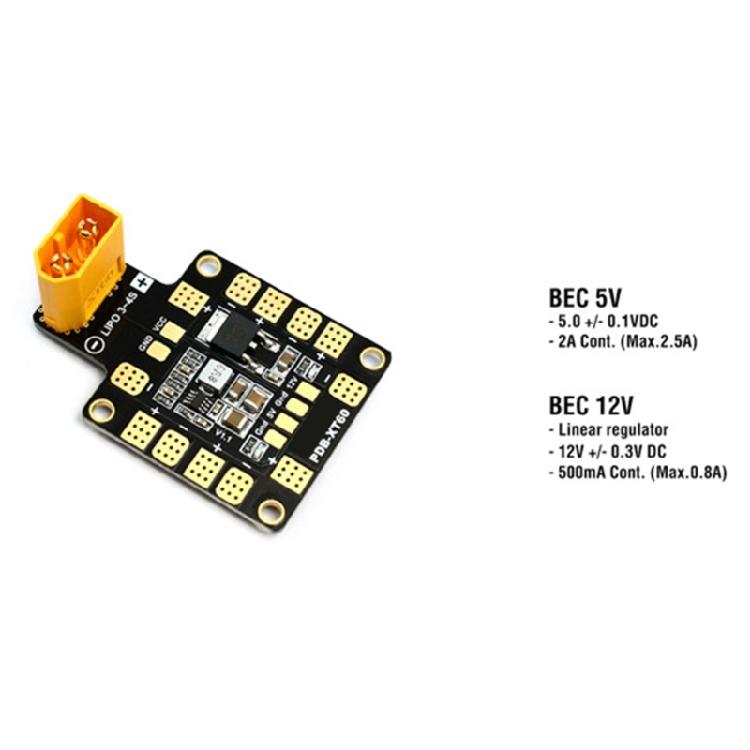

BEC выход 5V:
- Предназначен для RC-приемников, контроллеров полета, экранного меню и сервоприводов.
- DC / DC синхронный регулятор бака.
- напряжение: 5,0 +/- 0,1 В постоянного тока
- Непрерывный ток: 2 А (Макс.2.5A 10с/мин)
- Выходная пульсация: 40мВ (VIn=16V, VOut=5V@2A нагрузка)
- Толерантный к короткому замыканию (5 секунд/мин)
BEC 12В выход:
- Предназначен для видео TX или FPV камеры с линейным регулятором.
- Аккумулятор должен быть 4S LiPo (13 ~ 18 В постоянного тока)
- напряжение: 12,0 +/- 0,3 В постоянного тока
- Непрерывный ток: 500mA (Макс.0.8A 5с/мин)
- Толерантный к короткому замыканию (2 секунды/мин)
BEC 12В @ 3S LiPo
- Выходное напряжение = напряжение LiPo 3S-1V
Физический:
- Габаритные размеры: 36 x 50 x 4 мм (без XT60)
- Монтаж: 30.5 x 30.5мм, Φ3мм
- Вес: 7,5 г(без XT60), 11g(ж / XT60)
В коплект входит:
1 комплект x Распределительная плата питания
