Цифровой осциллограф DIY Ручной TFT Контроллер Распознавание Хранение формы волны

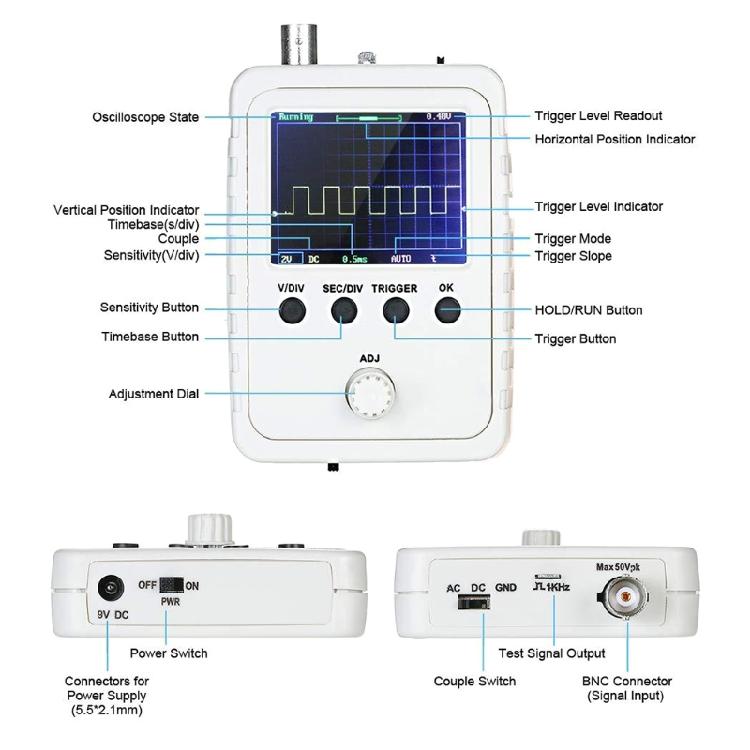

Характеристики: Этот цифровой осциллограф поставляется в комплекте, оснащен процессором ARM Cortex-M3, 2,4-дюймовым TFT-экраном и защитным корпусом. Используется для вторичной разработки на базе этого комплекта, например, его можно поменять на милливольтметр, регистраторы данных. С режимами Auto / Normal / Single trigger, легко захватить форму сигнала момента. С цифровым дисплеем параметров формы сигнала, включая частоту, период, ширину импульса, коэффициент нагрузки, MAX./MIN./AVG./Peak-Peak/virtual значения. Обнаружение короткого замыкания и разомкнутого замыкания: может помочь пользователю узнать ошибку пайки. Наблюдать предыдущую форму волны перед запуском (отрицательная задержка). Заморозить отображение формы волны в любой момент времени (Функция УДЕРЖАНИЕ). Приходите с инструкциями, просты в установке и эксплуатации.

Характеристики: Материал: АБС + металл Размер: 115x75mm/4.53x2.95in Максимальная частота дискретизации в реальном времени: 1Мвыб/с Аналоговая полоса пропускания: 0-200кГц Диапазон чувствительности: 5мВ/дел-20мВ/идв Максимальное входное напряжение: 50Впк (1X зонд) Входное сопротивление: 1M Ом/20pF точность: 12 бит Длина записи: 1024 пунктов Режимы соединения: для DC / AC / GND для диапазона временной базы: 500s/Div - 10us / Div Режимы срабатывания: Автоматический, обычный и одиночный Положение триггера: Буферный центр Напряжение питания: для постоянного тока 9 В(8-10В) Потребляемый ток:~120 мА при 9 В Размер основной платы: 94 х 65 мм / 3,7 х 2,56 дюйма Размер аналоговой платы: 65 х 47 мм / 2,56 х 1,85 дюйма Размер экрана: 52 х 40 мм / 2 х 1,57 дюйма

В коплект входит: 1x цифровой осциллограф 1x BNC Зажим 1x английское руководство

заметка: Пожалуйста, позвольте 1-3 см ошибка из-за ручного измерения. pls убедитесь, что вы не возражаете, прежде чем делать ставку. Из-за разницы между разными мониторами изображение может не отражать фактический цвет товара.
