Зажимные рейки Крепежный модуль Монтаж PV Фотовольтаический

Характеристики: * и *Заявка: для T20 короткой рейки для крепления ПВ на трапециевидный лист. на трапециевидных металлических крышах с металлической внешней обшивкой. *Материал для профилей T20: алюминиевый сплав AL6005-T5, 1.00 KN *Требование - трапециевидный лист минимальной толщины листа стали 0,5 мм / алюминия 1,00 мм. * Хорошее распределение статической нагрузки. Этот тип установки снижает эффект всасывания на внешнем слое кровельного покрытия под действием веса фотоэлектрических панелей. * Отсутствие транспортировки длинных профильных стержней - регулируется в соответствии с расстоянием между бортами профильных листов. *Секции профиля предварительно перфорированы и покрыты уплотнительной лентой.

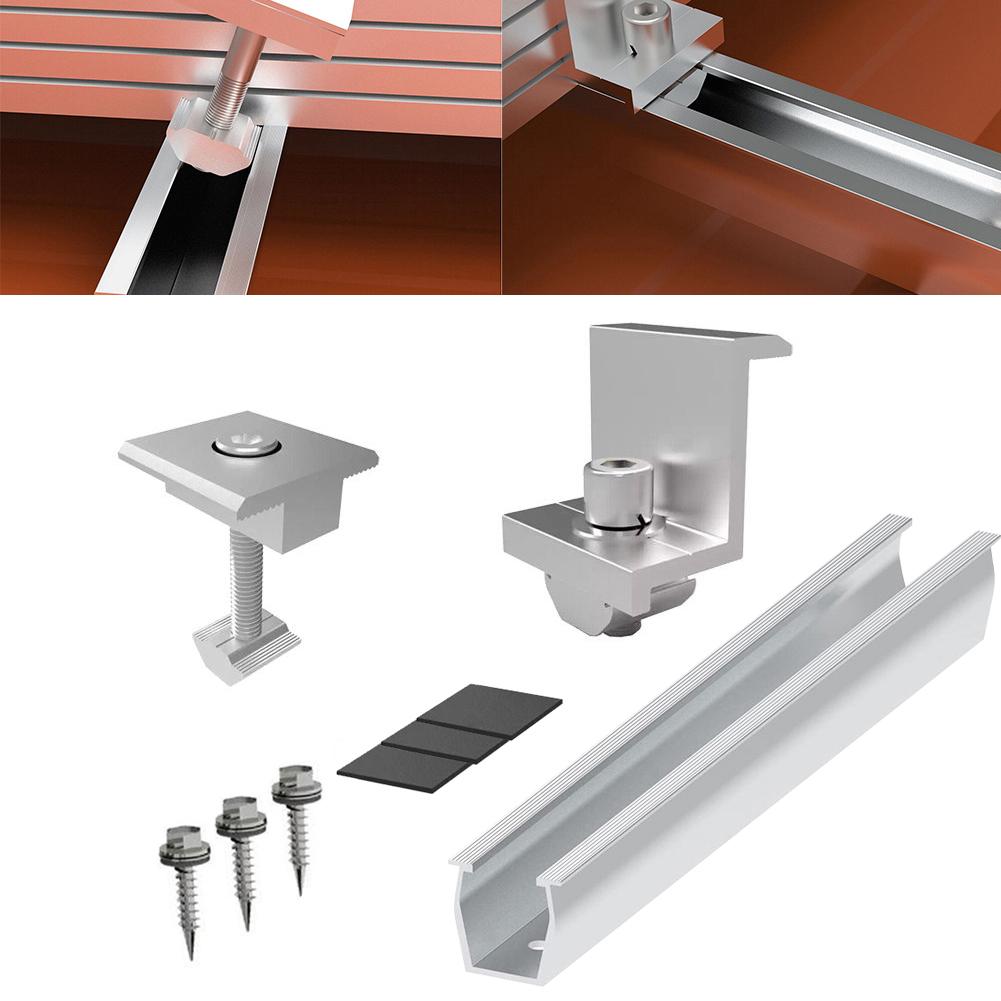

сборочный 1. Деление крыши в зависимости от размеров модуля 2. для Выровняйте первый ряд по меловой линии. 3. Установите для цоколя T20 в нужное положение, предварительно просверлите отверстия сверлом для листового металла Ø 5,00 мм и 4 вытяжными заклепками. Альтернативно: саморезами по тонкому листовому металлу без предварительного сверления. 4. Разместите следующие строки с помощью деревянного шаблона. Через 10 строк еще раз проверьте направление с помощью куска веревки.

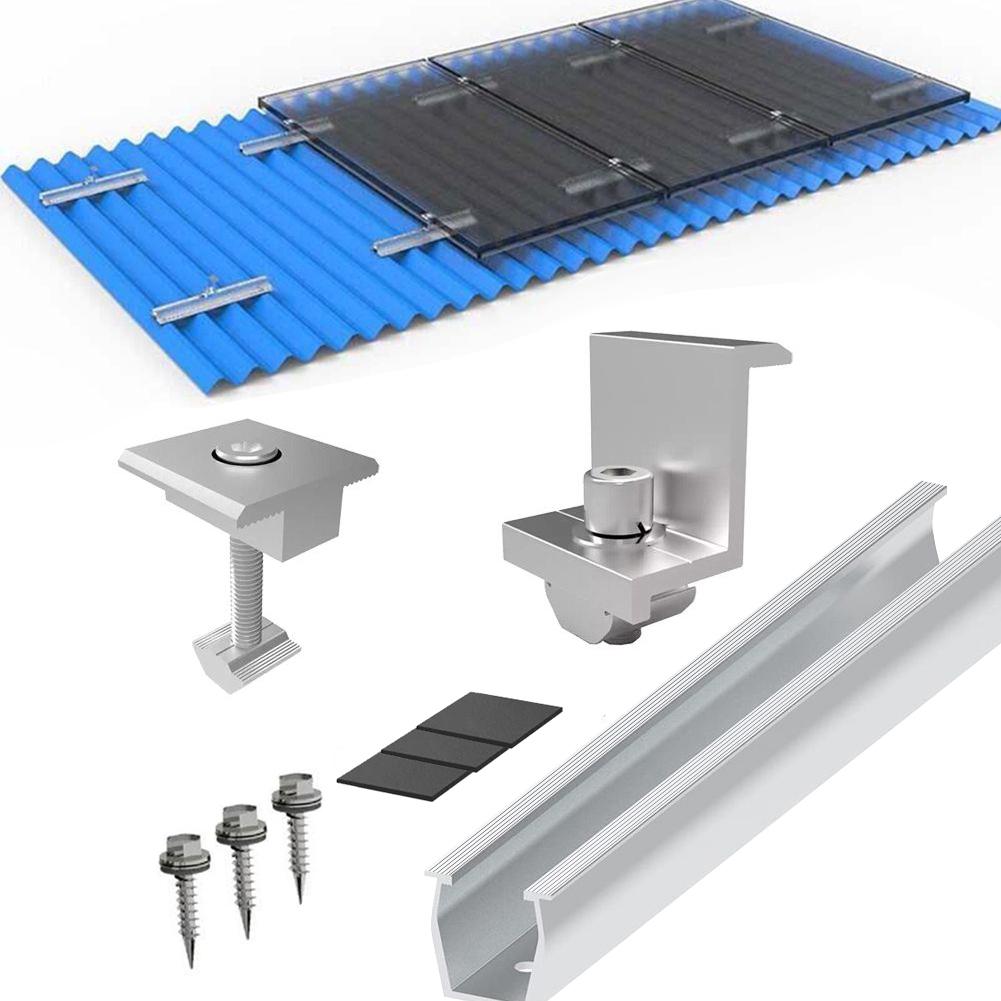

Подробности: * Материал: Алюминиевый сплав *Цвет:Серебряный Стиль: 2x рельсы + 2x средний зажим, 4x рельсы + 4x концевые зажимы Размер рельса: 200мм Средний зажим: для панели солнечных батарей 30 мм, для солнечной панели 35 мм Конец клипа: для панели солнечных батарей 30 мм, для солнечной панели 35 мм Примечание: Средние зажимы и концевые зажимы приобретают соответствующий размер в соответствии с толщиной вашей солнечной панели

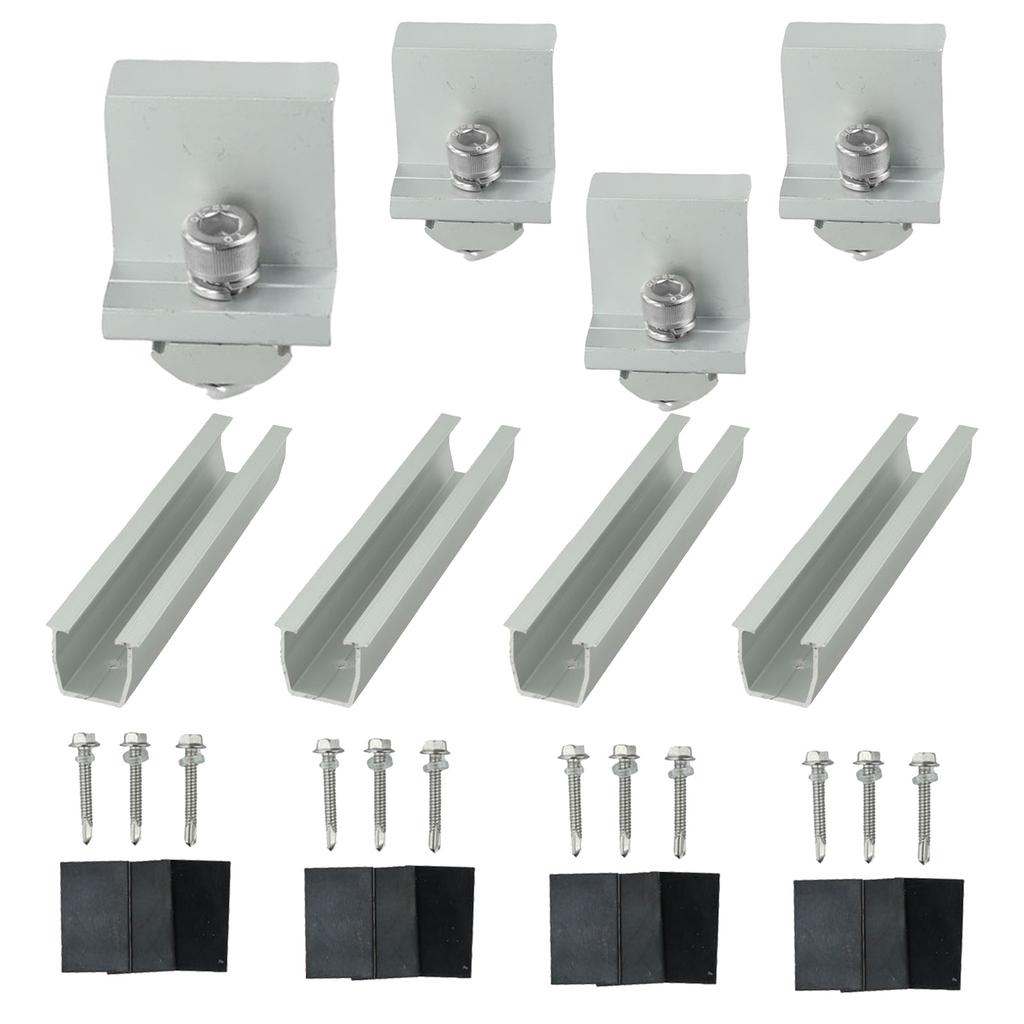

содержимое пакета: 2x Рельсы (с аксессуарами Прокладка + Винт) + 2x средний зажим Или 4x Рельсы (с аксессуарами Прокладка + Винт) + 4x концевые зажимы

уведомление: 1. Реальный цвет товара может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения. 2. Пожалуйста, позвольте небольшое отклонение ручного измерения для данных.
