Партии интерфейсных линий различаются. 5-контактный и 6-контактный будут доставлены случайным образом.

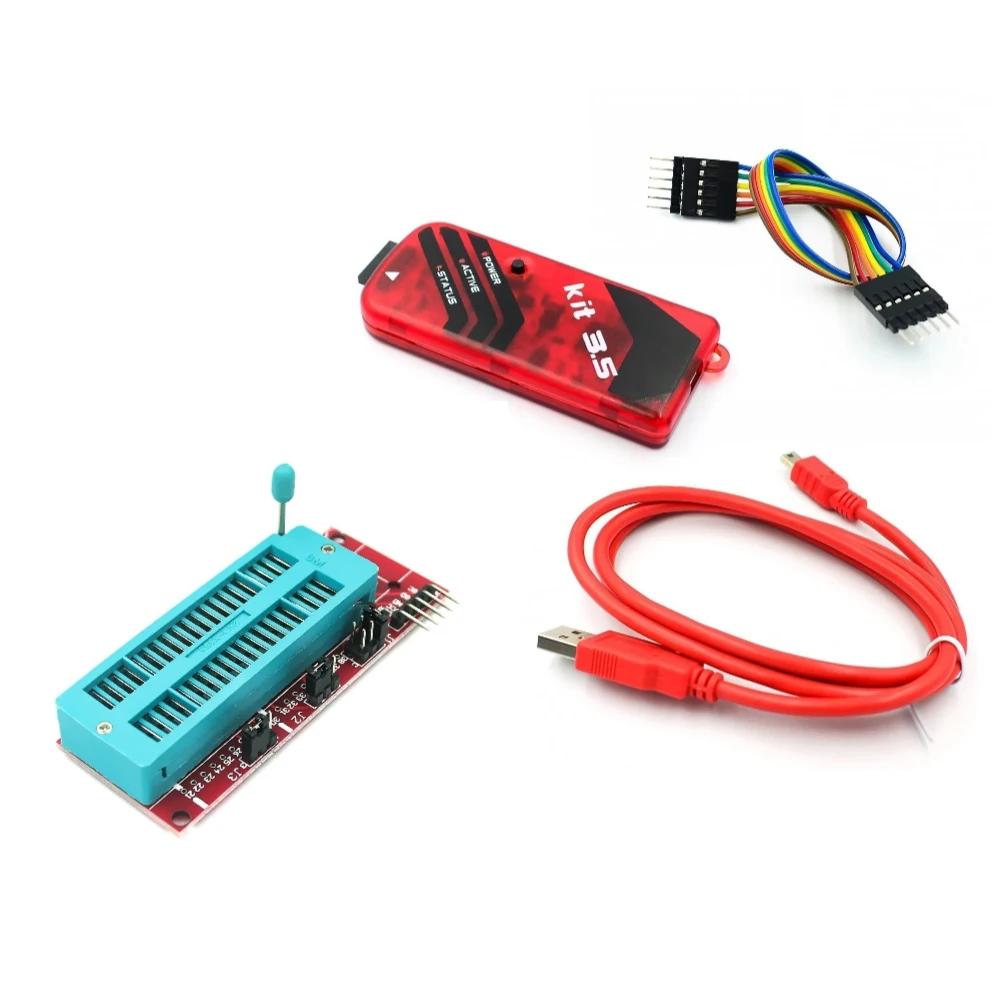

PICkit3 — это инструмент для онлайн-симуляции и загрузки для разработки PIC!
PICkit3 — это инструмент для онлайн-симуляции и загрузки, разработанный компанией Microchip для начинающих, чтобы изучать, оценивать и разрабатывать микроконтроллеры серии PIC.
Микроконтроллер серии PIC подключен к PICkit3 через интерфейс ICSP
Поддерживаемое программное обеспечение
Прямая поддержка официальной IDE Microchip (интегрированное программное обеспечение среды разработки) МПЛАБ
Поддерживаемые устройства
Поддержка всех микроконтроллеров серии PIC с интерфейсом ICSP
Микросхему, поддерживаемую PICKIT3, можно просмотреть через MPLAB IDE V8.92
Настройка -> Выбрать устройство PICKIT3
8-битные устройства-PIC10F/12F/16F
PIC10F/12F/16F5X
PIC16F6xx
PIC16F7XX
PIC16F8XX
PIC16F9XX
PIC16F1XXX
8-битные устройства-PIC18F
PIC18CXX/FXX
PIC18F1XXX
PIC18F2XXX/4XXX/6XXX/8XXX
PIC18FXXJ
PIC18FXXK
16-битные устройства
dsPIC30F/33F, PIC24F/H
32-битные устройства
PIC32MX
Функциональность и производительность
Функция программирования: может записывать FLASH ROM, EEPROM и так далее.
Функция моделирования: поддержка работы на полной скорости, пошаговой отладки, отладки с установкой точек останова и других методов отладки.
Производительность моделирования: USB-интерфейс для отладки симуляции, пошаговой отладки, отладки с точками останова, быстрая реакция!
Производительность программирования: USB-интерфейс, загрузка по ICSP, быстрая загрузка!
USB-порт используется для подключения ПК
Инструмент разработки PICkit3 имеет встроенные драйверы для высокоскоростной USB-связи.
Интерфейс подключения к целевой плате
PICkit3 поддерживает стандартный интерфейс ICSP.
Обновление прошивки
В будущем Microchip выпустит больше моделей PIC и добавит новые модели устройств в список поддерживаемых устройств ICSP.. Когда вам потребуется использовать новую модель в будущей разработке, обновите KIT3, обновите программу прошивки, и вы сможете поддерживать новую модель!
Режим обновления автоматический. Микросхема предоставляет программу обновления.
Инструменты, которые
Программатор/Отладчик PICkit 3 — это простой недорогой онлайн-отладчик, управляемый ПК под управлением MPLAB IDE(V8.20 или новее) программное обеспечение на платформе Windows®.
PICkit3 может программировать и отлаживать FLASH-микроконтроллеры Microchip pic10/12/16/18/24/32, dsPIC30/dsPIC33 и другие.. И PICkit3 может программировать чип серии Microchip KEELOQ HCS, чип серии CAN MCP250xx и микросхему памяти EEPROM.
PICkit3 обладает большей стабильностью симуляции, чем PICkit2, поддерживает больше моделей, высокую скорость и другие преимущества, может стабильно поддерживать симуляцию и загрузку микроконтроллеров PIC16, PIC18, PIC24, DSPIC и других.
Интерфейс PIC ICSP имеет только один ряд из 6 контактов, поэтому при подключении PICkit3 к целевой плате PIC, пожалуйста, обратите внимание на левое и правое направления подключения.. Не вставляйте программатор PICkit3, чтобы избежать его сгорания.
Состояние светодиодного индикатора PICkit3
Индикаторы имеют следующие значения:
Мощность:
Зеленый, загорается при включении питания или подключении к целевой плате.
активный:
Синий, горит, когда PICkit 3 установил связь с ПК или отправил/получил команды.
Положение дел:
Зеленый, горит, когда отладчик работает правильно (ожидание).
Желтый, загорается, когда занято.
Красный, горит, когда отладчик завершается с ошибкой.
