Комплексный обзор модуля понижающего DC-DC преобразователя напряжения LM2596 с цифровым дисплеем

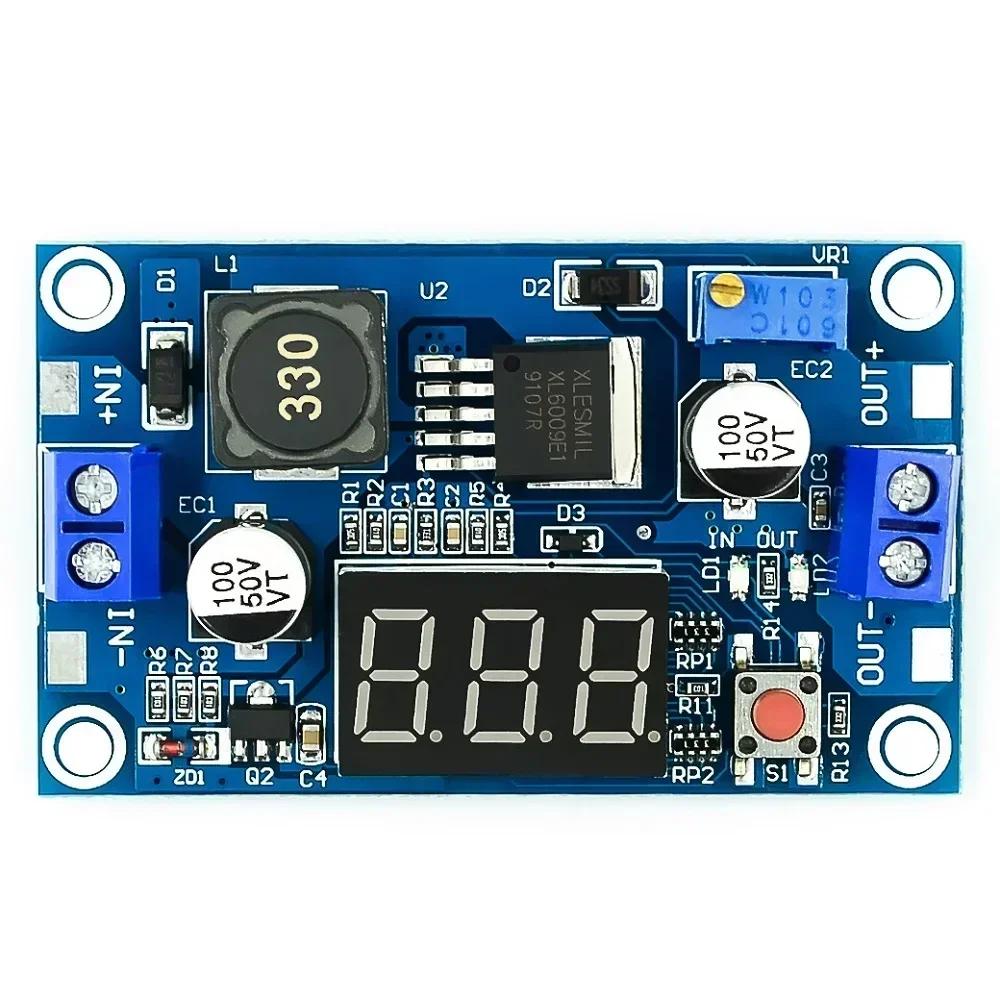

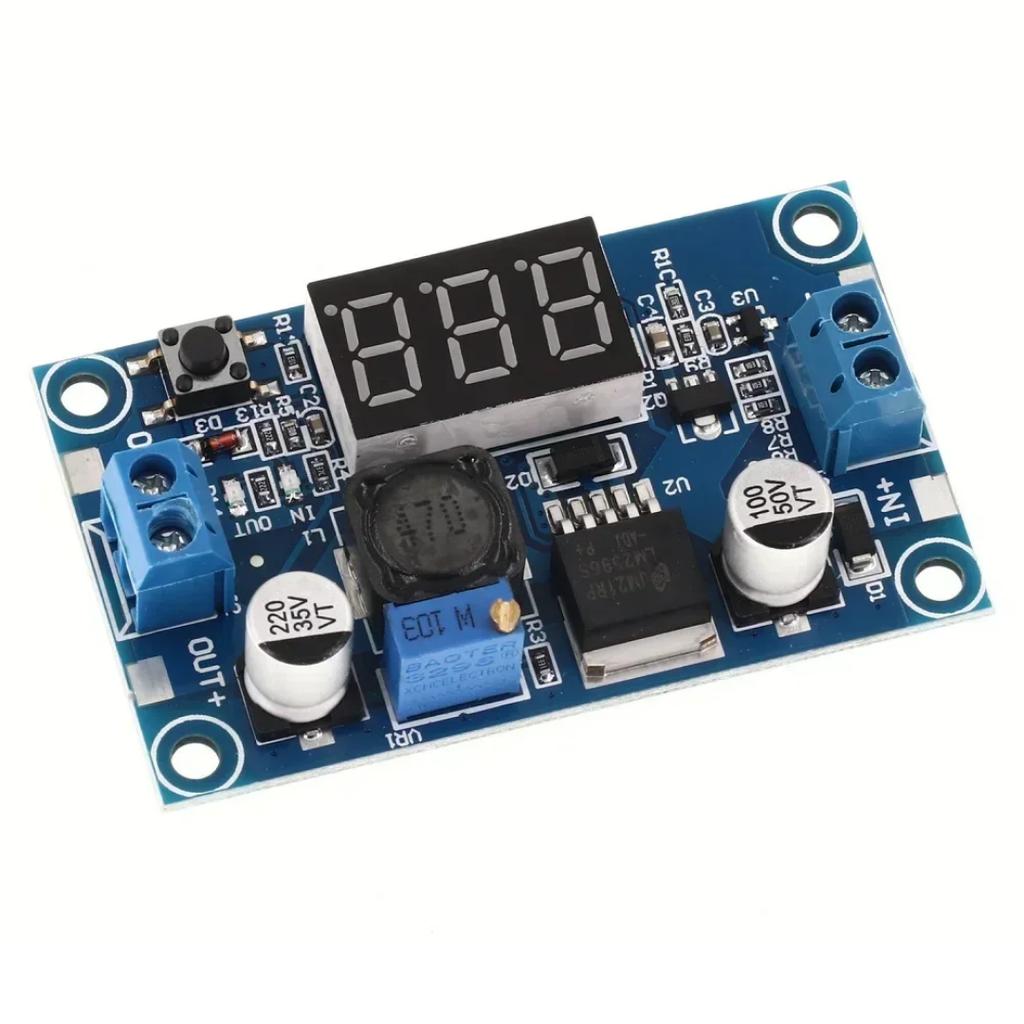

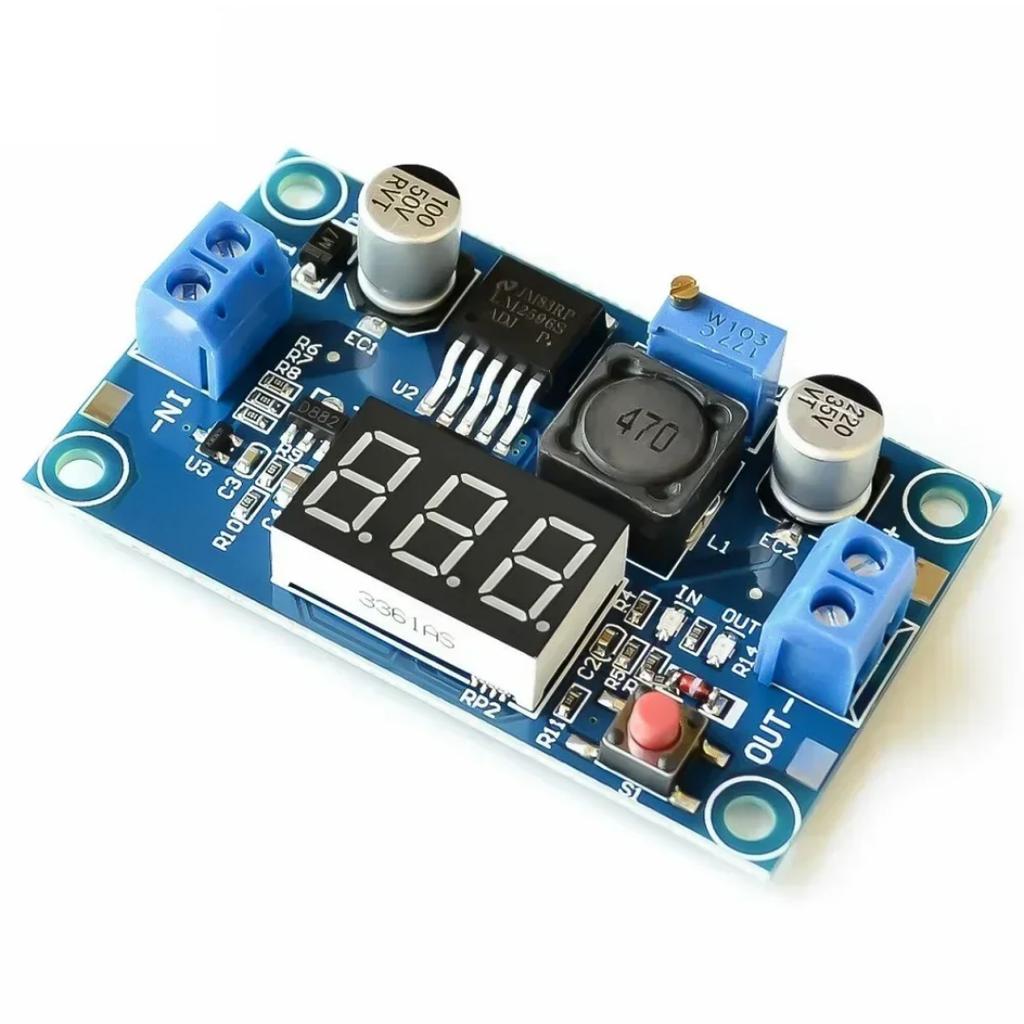

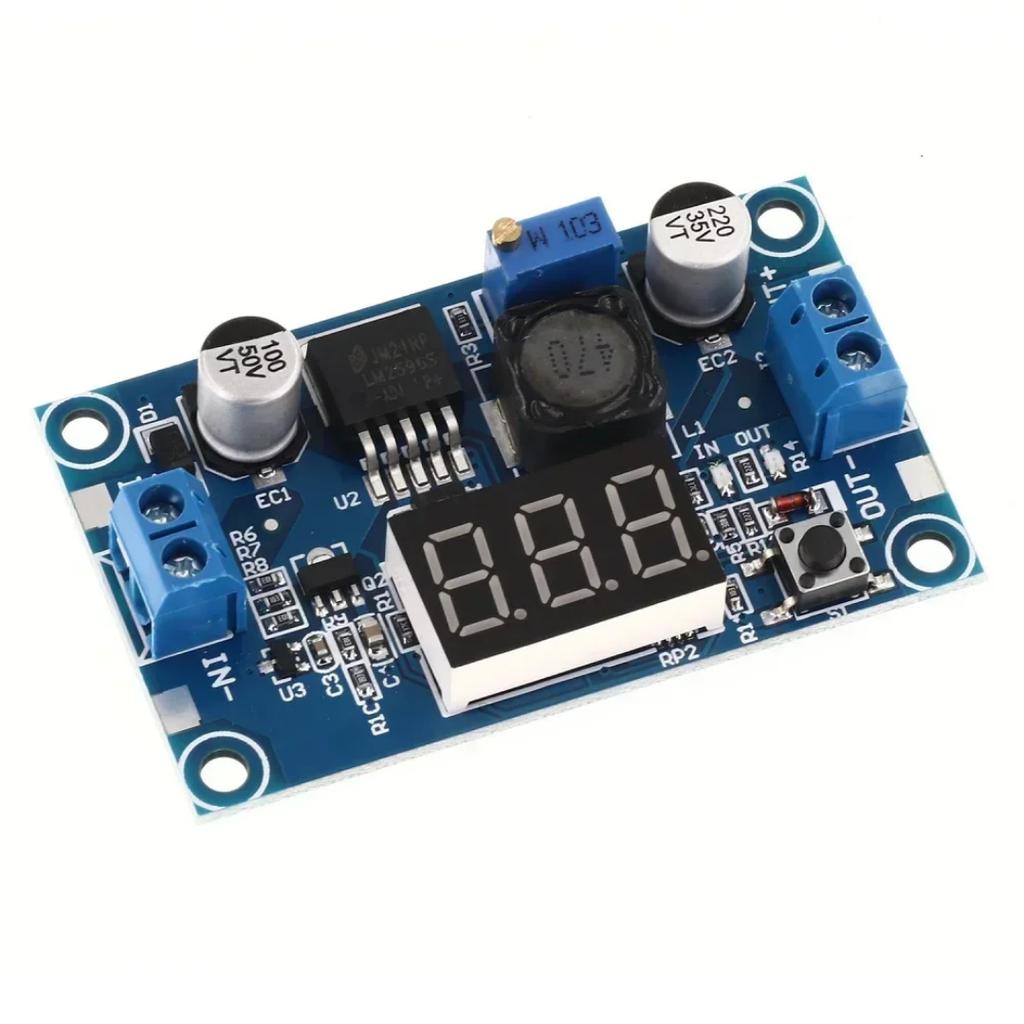

Изображение демонстрирует модуль DC-DC понижающего регулятора напряжения на базе LM2596, очень универсальное, экономичное и широко используемое решение для преобразования питания для электронщиков-любителей, разработчиков встраиваемых систем и энтузиастов DIY.. Этот модуль предназначен для эффективного понижения более высокого входного напряжения постоянного тока до стабильного, регулируемого более низкого выходного напряжения постоянного тока, что делает его незаменимым компонентом для широкого спектра электронных проектов.
Основные характеристики оборудования и чипов
В основе этого регулирующего модуля лежит интегральная схема LM2596 (ИС), монолитный понижающий регулятор напряжения промышленного стандарта от Texas Instruments. Известный своей надежностью и эффективностью, LM2596 поддерживает широкий диапазон входного напряжения от 4,0 В до 40 В постоянного тока и может обеспечивать непрерывно регулируемое выходное напряжение от 1,25 В до 37 В постоянного тока, с максимальным непрерывным выходным током 3 А.. Микросхема включает генератор с фиксированной частотой 150 кГц, источник опорного напряжения и полные схемы защиты, включая тепловое отключение и ограничение тока, обеспечивая безопасную и стабильную работу даже при высокой нагрузке или в аварийных ситуациях.
Для повышения удобства использования модуль оснащен высокоточным 3-разрядным цифровым светодиодным вольтметром, который отображает выходное напряжение в реальном времени с шагом 0,01 В, позволяя пользователям контролировать и регулировать выходное напряжение с чрезвычайной точностью.. Для точной настройки выходного напряжения предусмотрен многооборотный синий потенциометр, а кнопка-переключатель обеспечивает удобное управление питанием или настройкой параметров.
Разработка схемы и особенности интерфейса
Модуль имеет отлаженную, оптимизированную схему с высококачественными компонентами для обеспечения долгосрочной надежности.:
Фильтрация питания: Электролитические конденсаторы большой емкости (включая входной фильтрующий конденсатор 100 В/100 мкФ и выходной фильтрующий конденсатор 35 В/220 мкФ) эффективно подавляет пульсации и шумы по питанию, обеспечивая чистое, стабильное выходное напряжение.
Индуктор и диод: Высокоэффективный силовой дроссель и диод Шоттки работают в связке с LM2596, чтобы минимизировать потери мощности и максимизировать КПД преобразования, который может достигать 92% в оптимальных условиях.
Терминальные интерфейсы: Синие винтовые клеммы используются для входа (ВХ+/ВХ-) и выход (ВЫХОД+/ВЫХОД-) соединения, обеспечивающие надежное, безпаяное подключение для легкой установки и интеграции в проект.

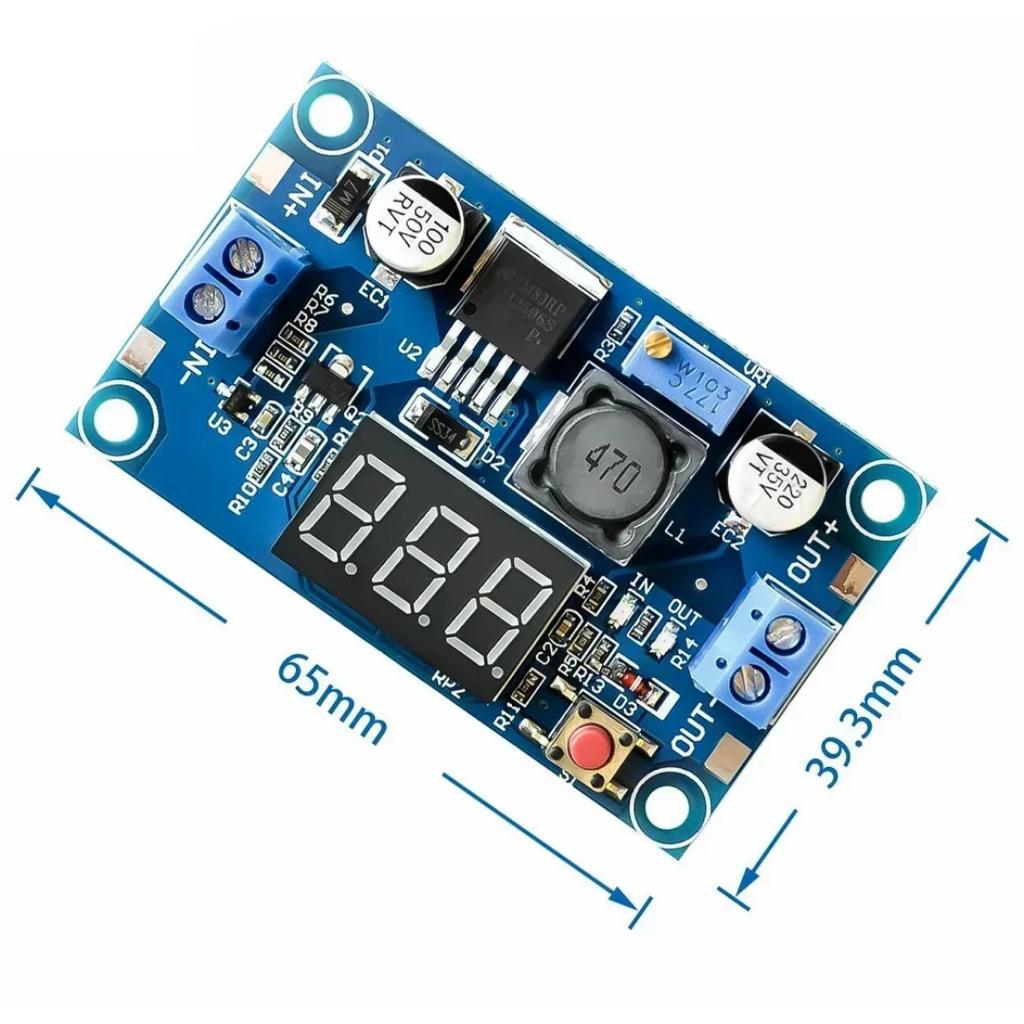

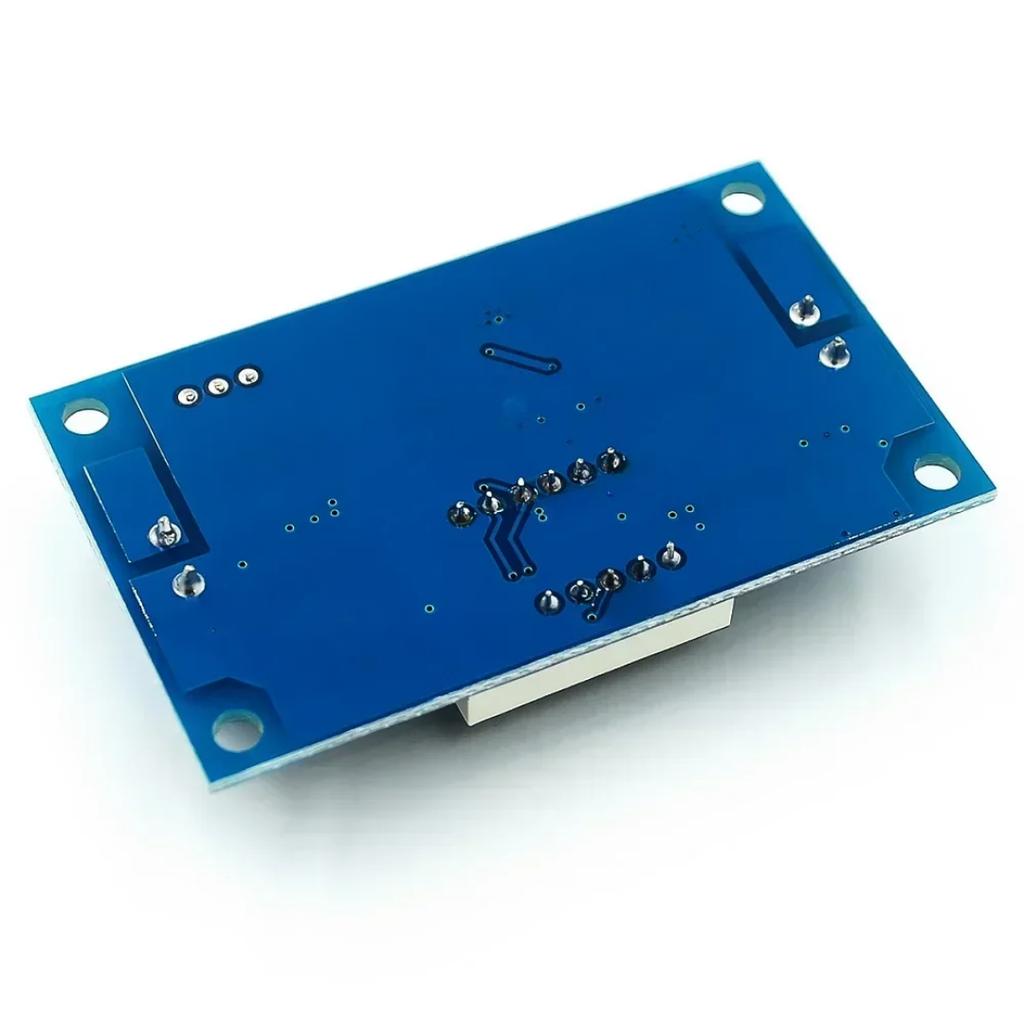

Монтажные отверстия: Предварительно просверленные монтажные отверстия на печатной плате обеспечивают надежное крепление в корпусах или проектных коробках, что делает ее подходящей как для прототипирования, так и для постоянных установок.
Ключевые преимущества и сценарии применения
Этот понижающий модуль регулятора LM2596 предлагает несколько ключевых преимуществ, которые делают его отличным выбором для проектов преобразования питания:
Высокая эффективность и низкое тепловыделение: Конструкция импульсного регулятора LM2596 обеспечивает гораздо более высокую эффективность по сравнению с линейными регуляторами, значительно снижая потери мощности и выделение тепла, что делает его идеальным для устройств с питанием от батарей.
Широкая совместимость: Широкий диапазон входного напряжения (4В-40В) делает его совместимым с широким спектром источников питания, включая автомобильные аккумуляторы 12 В/24 В, сетевые адаптеры 9 В/12 В/24 В и аккумуляторные блоки на литиевой основе.
Точное управление напряжением: Встроенный цифровой вольтметр устраняет необходимость в использовании внешних мультиметров при регулировке напряжения, обеспечивая точное выходное напряжение для чувствительных электронных компонентов, таких как микроконтроллеры, датчики и светодиодные ленты.
Универсальные приложения: Модуль широко используется в бесчисленных проектах, включая:
Питание Arduino, Raspberry Pi и других плат для разработки микроконтроллеров
Регулирование напряжения для светодиодных систем освещения и светодиодных лент
Создание портативных устройств на батарейках и DIY-электроники
Преобразование напряжения автомобильного аккумулятора для автомобильной электроники
Питание встраиваемых датчиков, IoT-устройств и промышленных систем управления
Вывод
В итоге, модуль понижающего DC-DC преобразователя напряжения LM2596 с цифровым дисплеем является надежным, высокопроизводительным и удобным в использовании решением питания для электронных проектов.. Сочетание широкого диапазона входных/выходных напряжений, высокой эффективности, встроенной защиты и мониторинга напряжения в реальном времени делает его незаменимым компонентом для всех, кто работает с электроникой.. Независимо от того, являетесь ли вы новичком, создающим свой первый DIY-проект, энтузиастом, создающим прототип нового устройства, или инженером, разрабатывающим встраиваемую систему, этот модуль обеспечивает идеальный баланс производительности, надежности и доступности, что делает его вечным основным компонентом в мире электроники.
