Полное введение в двухканальную аудиоусилительную плату TDA7297

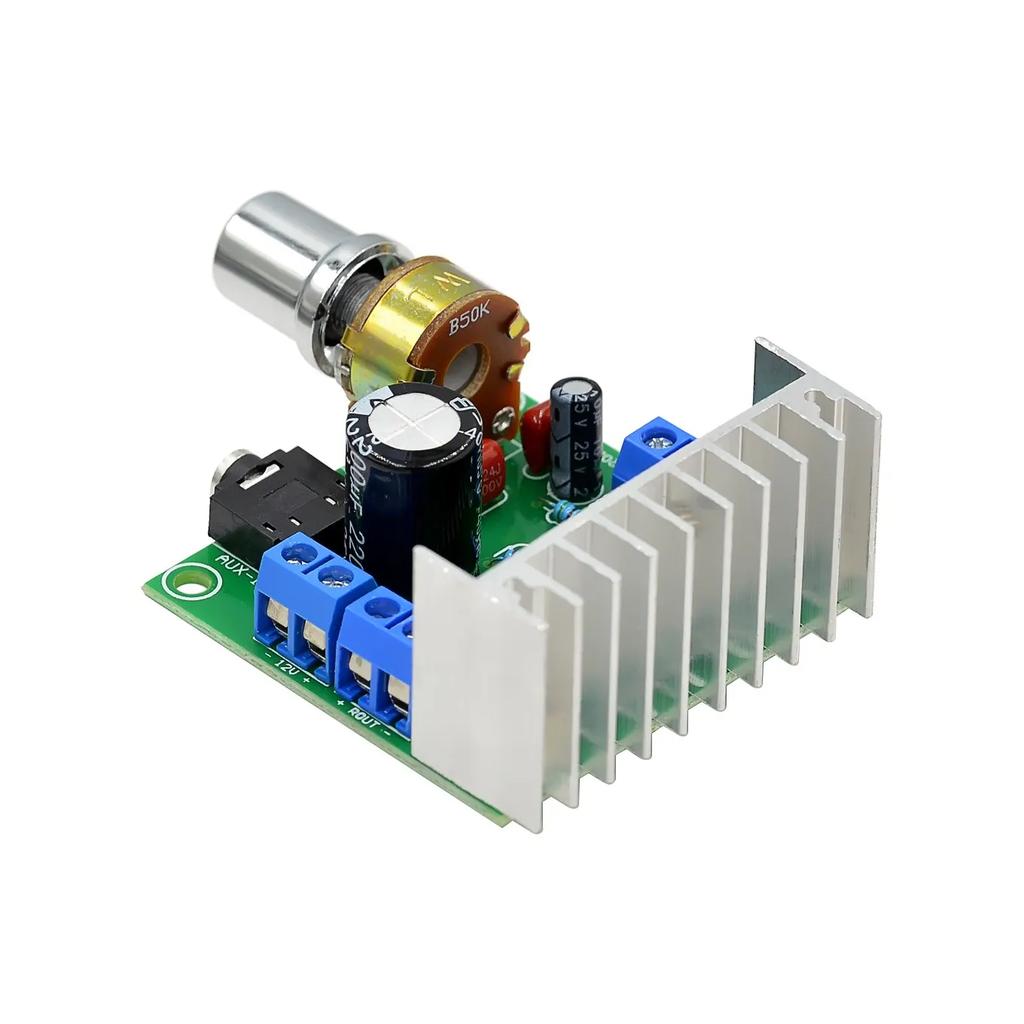

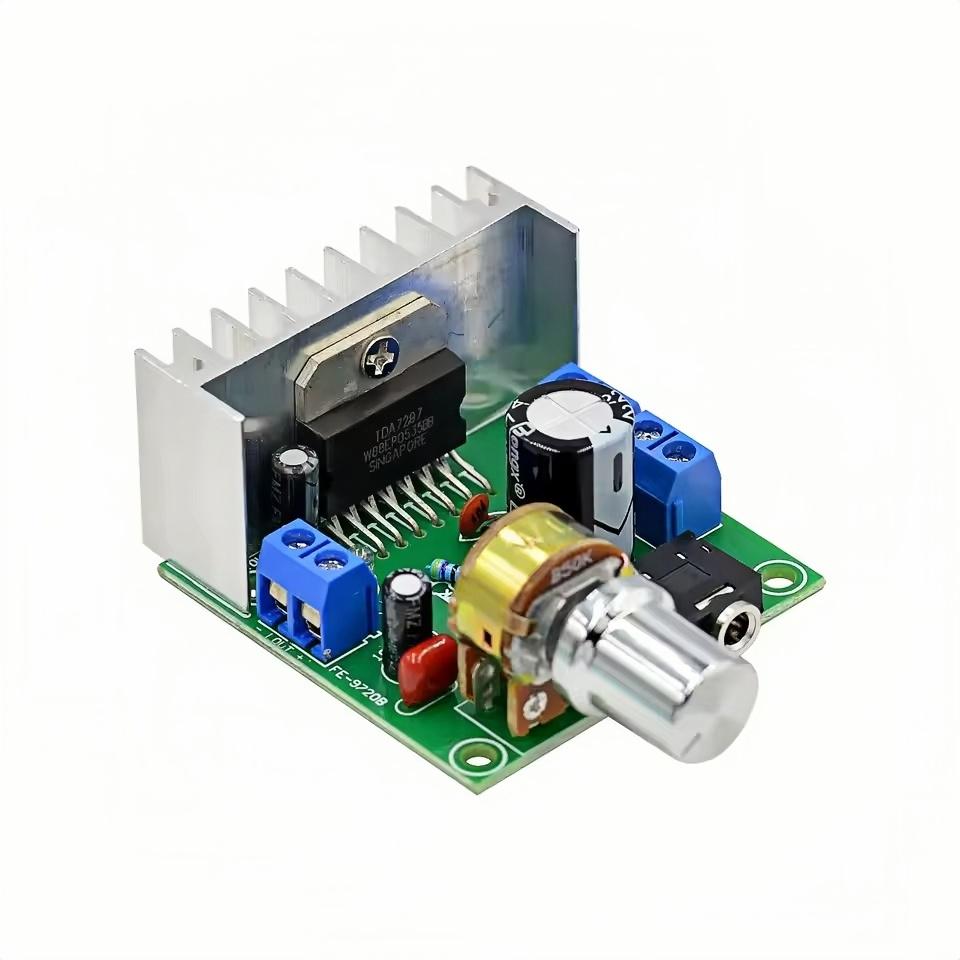

Это изображение демонстрирует двухканальную плату аудиоусилителя мощности на базе TDA7297, классическое, экономичное и очень надежное решение для усиления звука, широко используемое энтузиастами DIY-аудио, любителями и разработчиками встраиваемых систем.. Разработанный для высококачественного воспроизведения звука, этот модуль обеспечивает мощный, чистый звук в компактном корпусе, что делает его идеальным для широкого спектра аудиопроектов и приложений.
Основные аппаратные компоненты и особенности чипа
В основе платы усилителя лежит интегральная схема TDA7297 (ИС), известный аудиоусилитель мощности класса AB от STMicroelectronics. Этот чип разработан для двухканального стереовыхода, обеспечивая непрерывную выходную мощность 15 Вт на канал. (при импедансе 4 Ом, источник питания 12 В постоянного тока) и до 20 Вт на канал в оптимальных условиях, с максимальным диапазоном напряжения питания 6-18 В постоянного тока. TDA7297 отличается низким уровнем искажений и высоким отношением сигнал/шум (SNR), и встроенная защита от перегрева и короткого замыкания, обеспечивающая долговременную стабильную работу даже при высокой нагрузке.
Для обеспечения надежного отвода тепла при высокой выходной мощности плата оснащена большим алюминиевым радиатором, установленным непосредственно на микросхему TDA7297, что эффективно предотвращает перегрев и продлевает срок службы усилителя.. Плата также оснащена высококачественным поворотным потенциометром 50 кОм для регулируемого управления громкостью, позволяющим пользователям точно настраивать выходную громкость по своему вкусу.
Проектирование схемы и настройка интерфейса
Плата усилителя имеет проверенную и оптимизированную схему, с высококачественными электролитическими конденсаторами (включая большой основной фильтрующий конденсатор 25 В/470 мкФ) и керамические конденсаторы для фильтрации источника питания, эффективно подавляющие пульсации и обеспечивающие чистый, стабильный аудиовыход. Входной каскад поддерживает как вход через 3,5-мм аудиоразъем, так и вход через винтовые клеммы, что делает его совместимым с различными аудиоисточниками, такими как смартфоны, MP3-плееры, компьютеры и Bluetooth-аудиоприемники.. Выходной каскад оснащен синими винтовыми клеммами для легкого и надежного подключения к пассивным акустическим системам сопротивлением 4 Ом - 8 Ом, что исключает необходимость пайки и упрощает установку.
Дополнительные компоненты схемы включают красный светодиодный индикатор питания, диод 1N4148 для защиты от обратной полярности, а также набор резисторов и конденсаторов для частотной компенсации и подавления шумов, что обеспечивает усилителю чистый звук без искажений во всем диапазоне звуковых частот. (20Гц-20кГц).
