Технические характеристики
Тип:
DF-96D DF-96DK
Рабочеенапряжение:
AC220В/50ГЦ
МаксТок:
20А(Использовать30ADelay)
Установка:
ДинРейлМаунт
Потребление электроэнергии
≤2Вт
сигнал передачи:
500M
Размер:
126*88*51мм
Пакет включает:
1 шт. Автоматический переключатель контроля уровня воды

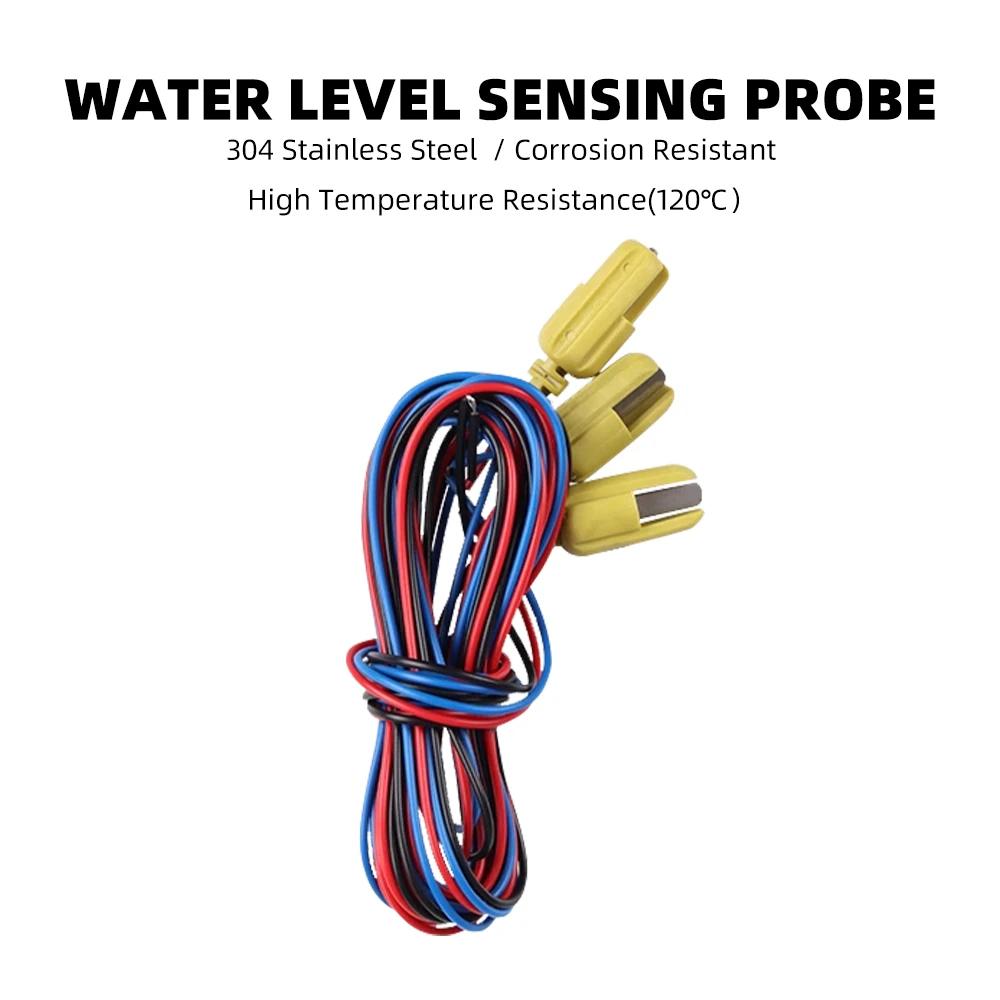

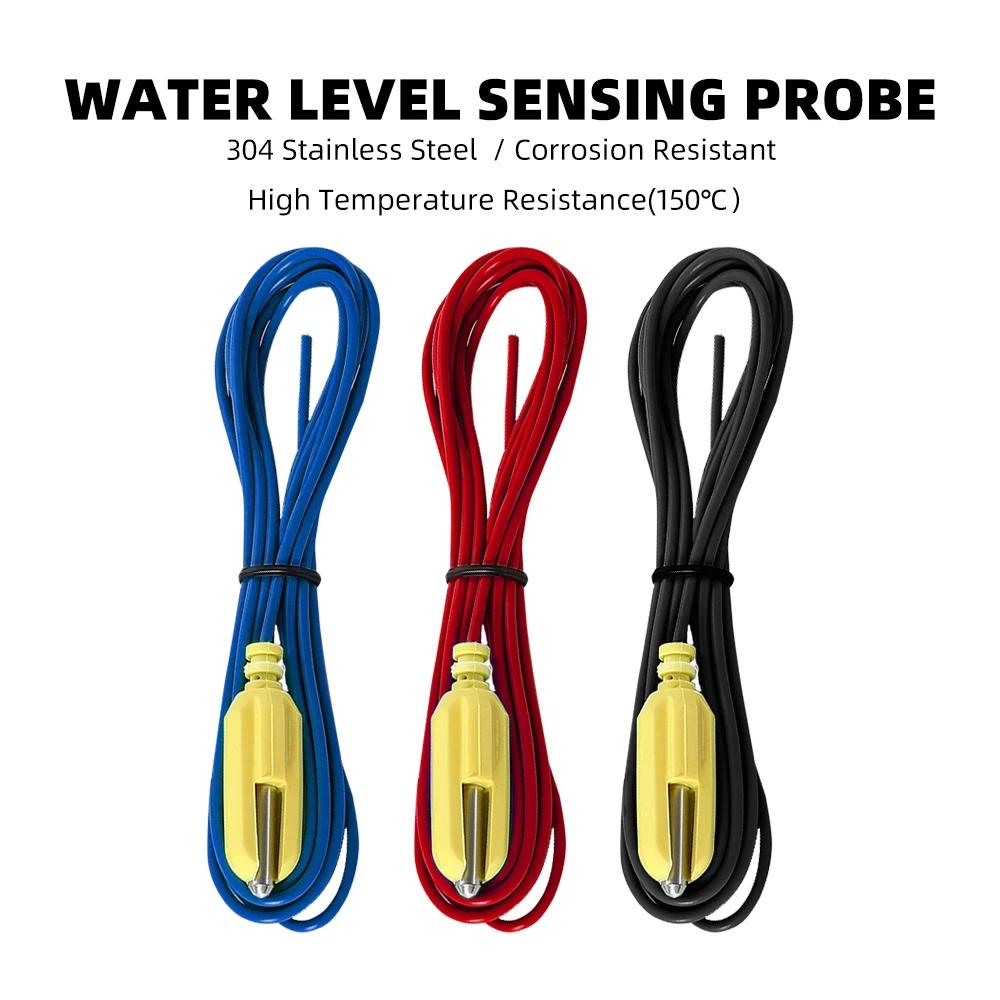

3 шт. 200 см датчик

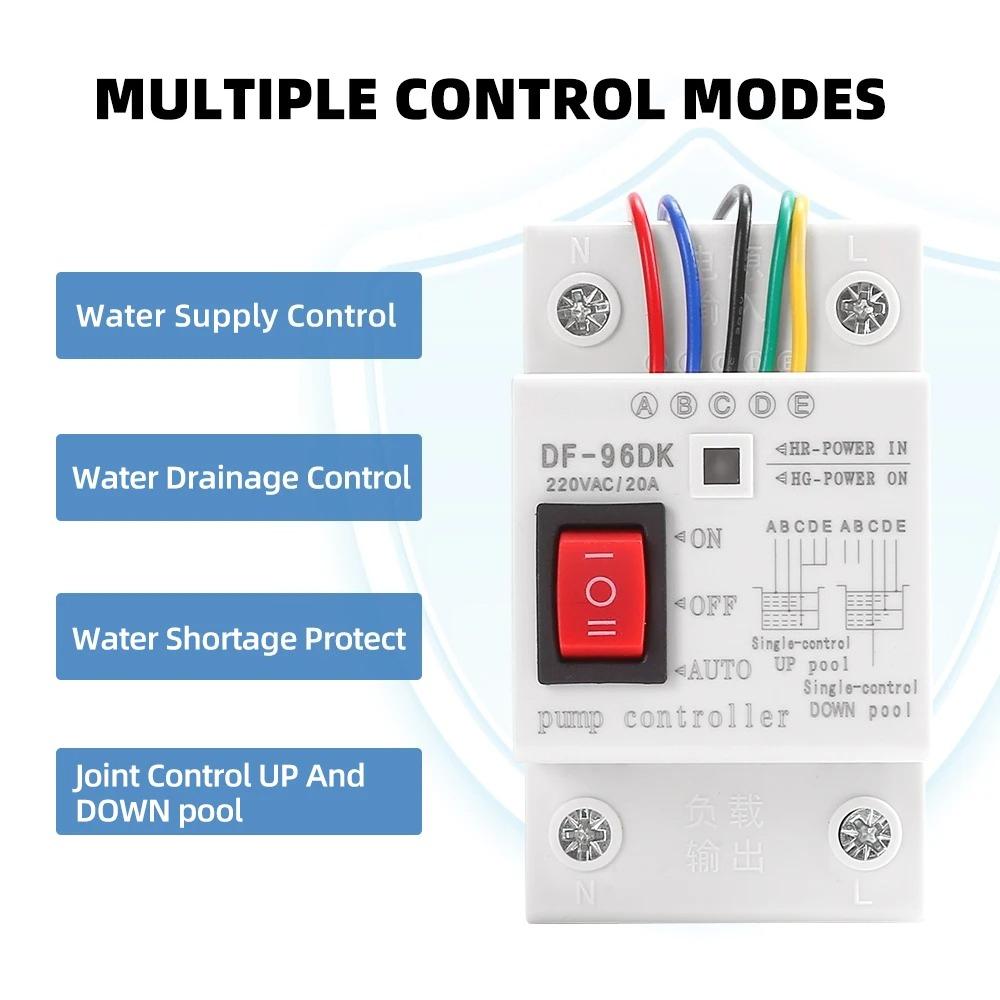

Бассейн UP с одним управлением (хранение воды)инструкции по установке показаны на рисунке 1
К(красный)—Верхняя точка контроля уровня воды. Когда уровень воды достигает точки A, датчик касается воды, и контроллер может автоматически остановить насос.B(синий)—Нижняя точка контроля уровня воды. Когда уровень воды опускается ниже точки B, датчик выходит из воды, и контроллер может автоматически запустить насос.C(черный)—Должен быть помещен на дно бассейна в качестве общей линии.D(зеленый)и Е(желтый)связаны с C (черный).Однорычажный НИЖНИЙ бассейн(сливные воды)инструкции по установке показаны на рисунке 2.
E—Верхняя точка контроля уровня воды. Когда уровень воды достигает точки E, датчик касается воды, и контроллер может автоматически запустить насос. D — точка контроля нижнего уровня воды. Когда уровень жидкости опускается ниже точки D, датчик выходит из воды, и контроллер может автоматически остановить насос. C — Должен быть расположен на дне бассейна в качестве общей линии. A и B — отсоединены. Инструкции по установке защиты от недостатка воды показаны на рисунке 3.
C&D—Нижние точки контроля уровня воды. Когда уровень воды опускается ниже этой точки, датчики C или D оказываются вне воды, и контроллер может автоматически остановить насос. E&C — короткое замыкание;A&B—управление разъединенным шарниром ВВЕРХ и ВНИЗ инструкции по установке бассейна показаны на рисунке 4.
A—Верхняя точка контроля уровня воды в бассейне UP. Когда уровень воды достигает точки A, датчик касается воды, и контроллер может автоматически остановить насос. B—Нижняя точка контроля уровня воды в бассейне UP. Когда уровень воды опускается ниже точки А, датчик выходит из воды, и контроллер может автоматически запустить насос. C — Должен быть расположен на дне верхнего и нижнего бассейнов в качестве общей линии. D — Точка контроля нижнего уровня воды в нижнем бассейне. Когда уровень воды выходит за точку D, датчик выходит из зоны досягаемости, и контроллер может автоматически остановить насос. E — Верхняя контрольная точка уровня воды в НИЖНЕМ бассейне. Когда уровень воды достигает точки E, датчик касается воды, и контроллер может автоматически запустить насос. Затем бассейн начинает сливать воду. Если нет, точка E отключается. Используется для решения проблемы:
1. Включено питание, но нет работы:. Проверьте, горит ли красный индикатор или нет. Если нет, убедитесь, что соединение достаточно хорошее;2. Когда уровень воды выше или ниже датчиков, но насос не запускается или не останавливается автоматически, пожалуйста, проверьте это следующим образом.a. Находится ли датчик слишком высоко или низко, так что уровень воды может достигать его или выходить за его пределы.;b. Подключение верхней и нижней линии или датчика смещено из-за ошибки или короткого замыкания;c. Чтобы проверить зонд на наличие ржавчины или достаточно хорошее соединение.d. C- Проверьте общую линию, находится ли она в самом низу бассейна.
