новое и высокое качество
Принцип цепи:
Амперметр AMM-TE в основном состоит из ICL7107, силовой цепи, источника опорного напряжения, входной цепи и схемы отображения.
1.ICL7107 - это интегральный интегральный чип bcD типа преобразования A / D, его внутренний включает в себя ;линейное усиление, аналоговый переключатель, колебание, управление дисплеем и т. Д.
2. Схема питания делится на положительную мощность и отрицательную мощность. Положительная мощность подается фильтрацией J2,C8. Отрицательное напряжение состоит из R8, Q1, L1, C6, C7, для D2, D3 и ZD1, которые генерируют -5В, и подается на 26-й вывод микросхемы.
3. Источник опорного напряжения состоит из R1, R2, VR1, R9, U2. 36-контактный входной контакт опорного напряжения. Отрегулируйте потенциометр VR1, чтобы 36-контактное напряжение составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеряемой цепи проходит через R5, он будет генерировать напряжение на R5. Это напряжение будет введено в чип 31-контактный через ограничение тока R6 и будет обработано, C3 является входным конденсатором фильтрации напряжения.
5. Цепь индикации состоит из DS1-DS4, для D1, D4 4 цифровых индикатора могут управляться непосредственно микросхемой. R10 - предельное сопротивление тока цифровых трубок DS1-DS3 десятичных знаков.
Отладка готовой продукции:
1. После подключения к источнику постоянного тока 5 В (обратите внимание на полярность),цифровая трубка будет отображать -.000 или .000,это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-контактным и 35-контактным, и отрегулируйте потенциометр VR1, пусть оно будет 100 мВ.
для Ключевых Точек Значение Напряжения Ссылки:
1.Chip 1-контактный и 21-контактный: 5В.
2.Chip 36-контактный и 21-контактный: 100мВ,
3.Chip 26-контактный и 21-контактный: -5В.
Технические характеристики:

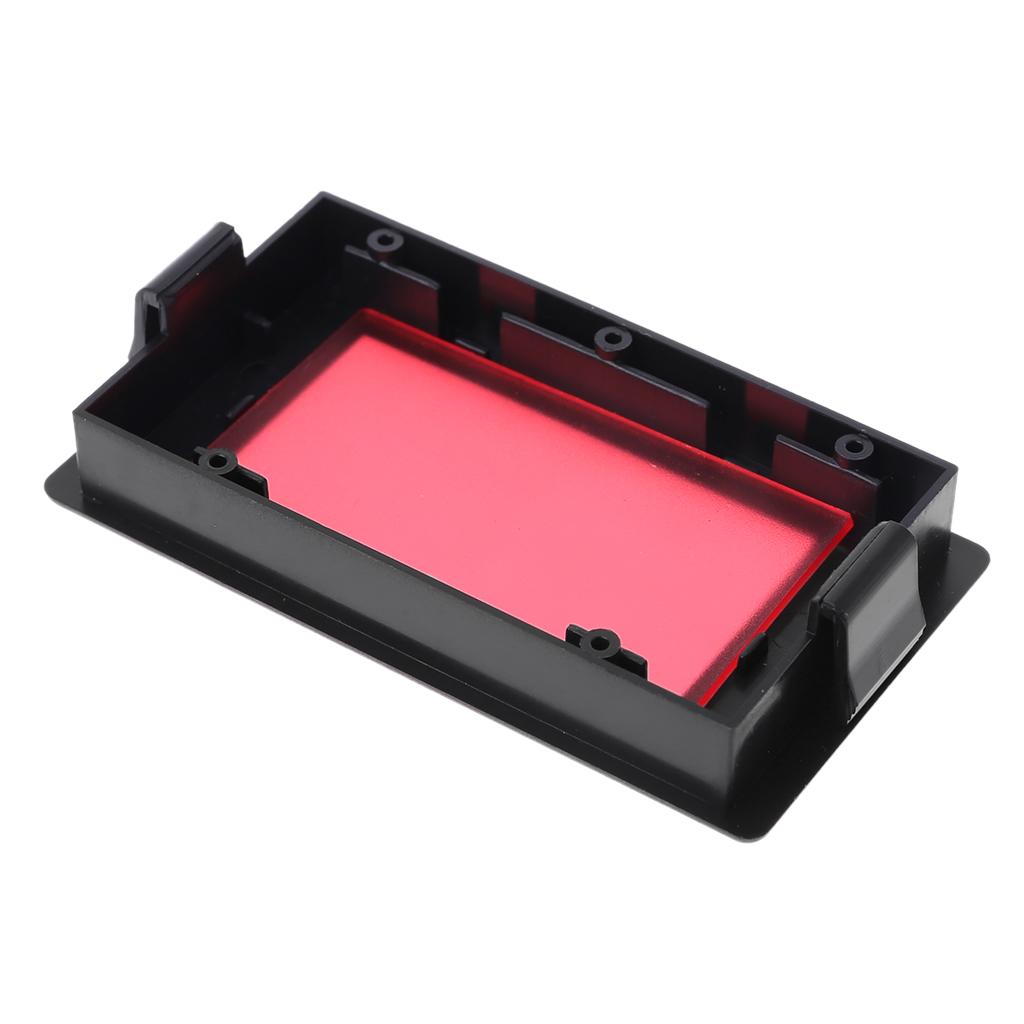

Материал: PCB + металл + пластик
Тип: Комплект цифрового амперметра
Размер панели:79 х 44 мм / 3,11 х 1,73 дюйма
Размер крепления:71 х 39 мм / 2,8 х 1,53 дюйма
Количество: 1 шт.
Параметры электричества:
Рабочее напряжение: для DC 5V
Рабочий ток: 35 мА
точность: ±1мА
Диапазон измерения: 0 - 2А
Индикация по дальности: Дисплей первенства 1/-1
Цвет дисплея: красный
Количество: 1 комплект
уведомление:
Из-за разницы между разными мониторами изображение может не отражать фактический цвет товара.. Спасибо!
В коплект входит:
1Set x цифровой Амметр Kit
