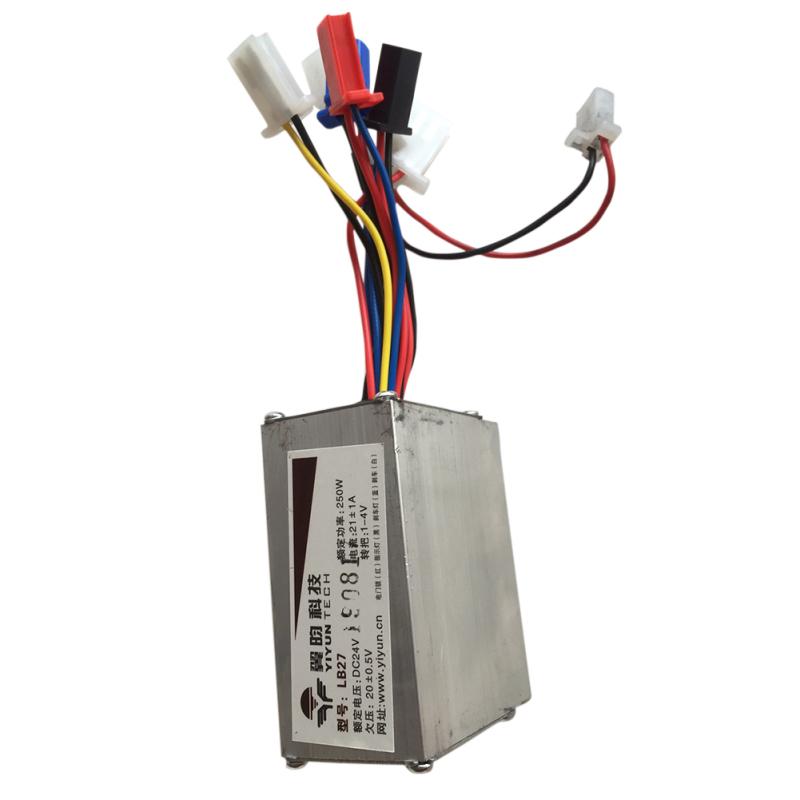

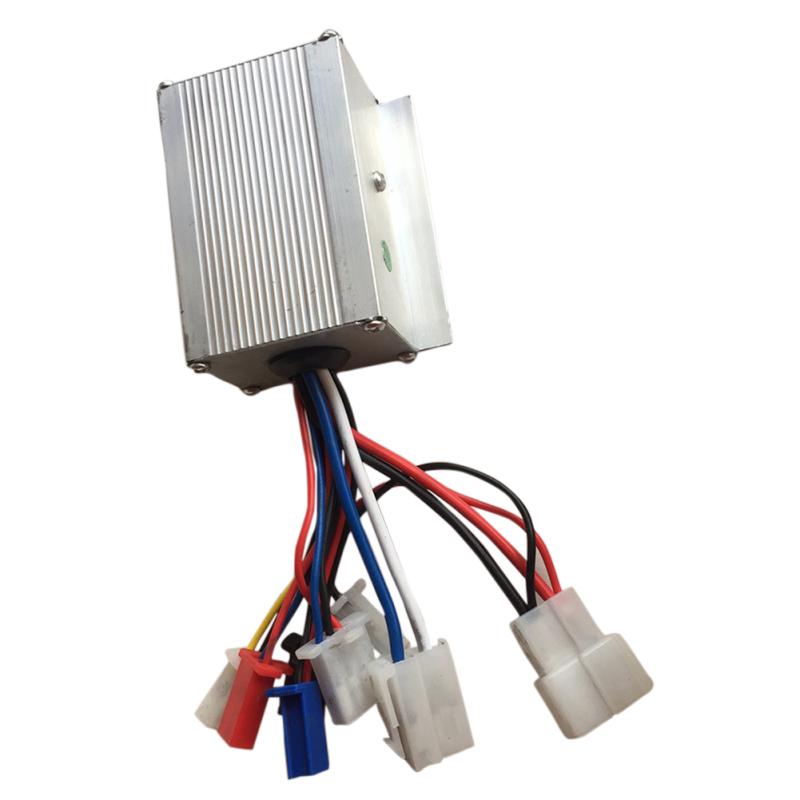

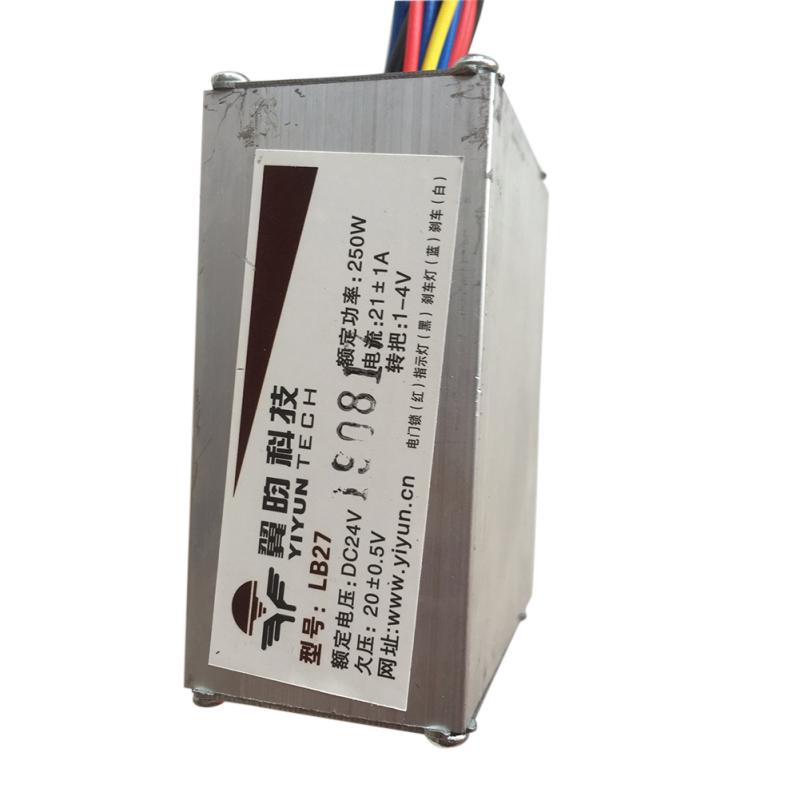

Контроллер щетки двигателя 24 В 250 Вт для электрического велосипеда, скутера

Описание:

категория продукта: Контроллер электрического велосипеда

Материал: Алюминиевый сплав

Номинальное напряжение: 24V

Защита от пониженного напряжения: 20-+0,5 В

Регулятор скорости: 1,47

Лимит по току: 21А-+1А

Матч Мотор: Двигатель 350-500 Вт

Подходит для: электрические велосипеды и скутеры

Размер: приблизительно. 83 * 65 * 37 мм / 3,26 * 2,55 * 1,45 дюйма

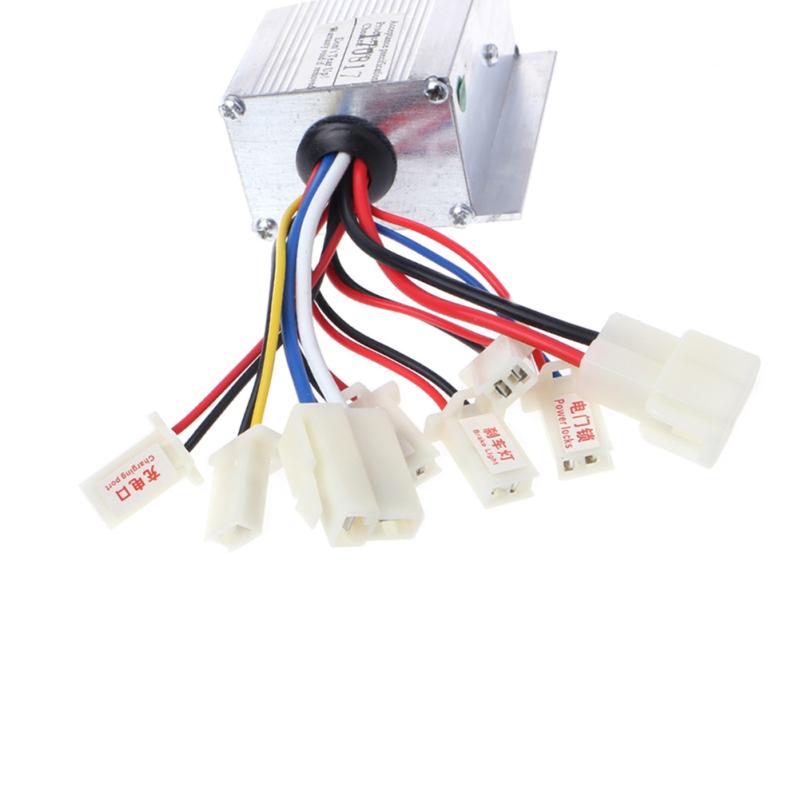

Вес: приблизительно. 186 г Проволочная головка Описание 1 Грубо-красный, грубый черный: Провод питания

2 Грубо-голубой и грубый белый: Провод двигателя

3 Тонкий красный и тонкий черный: Зарядный порт

4 Тонкий красный и черный: Электрический дисплей

5 Тонкий красный и черный: Стоп-сигнал

6 Тонкий синий и красный: Электрические замки

7 Тонкий желтый и черный: тормоз

8 Тонкий красный, тонкий черный и тонкий синий: Поверните ручку

Инструкции по проводке контроллера: Возьмем этот контроллер в качестве примера, чтобы заставить двигатель работать, сначала следует подключить не менее четырех разъемов.. Во-первых, два более толстых на контроллере - синий провод и белый провод для подключения двигателя, среди которых синий провод соединяет красный провод двигателя, а белый провод соединяет черный провод двигателя.. Во-вторых, два более толстых красных провода контроллера соединены черными проводами, красные провода соединены положительными электродами, а черные провода соединены отрицательными электродами.. В-третьих, подключите разъем руля управления скоростью. (Руль управления скоростью имеет три линии, поэтому мы должны соединить красную линию с красной линией и черную линию с черной линией.) Третий заключается в подключении электрического дверного замка, открытии электрического дверного замка и повороте двигателя поворотной ручки для запуска.

Список пакетов:

1 * Матовый контроллер
