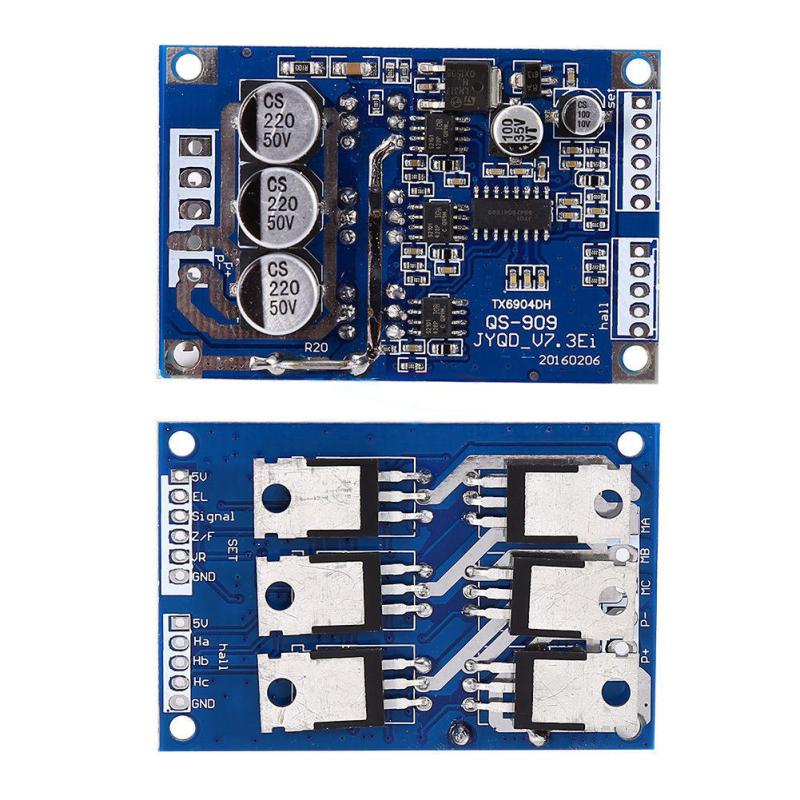

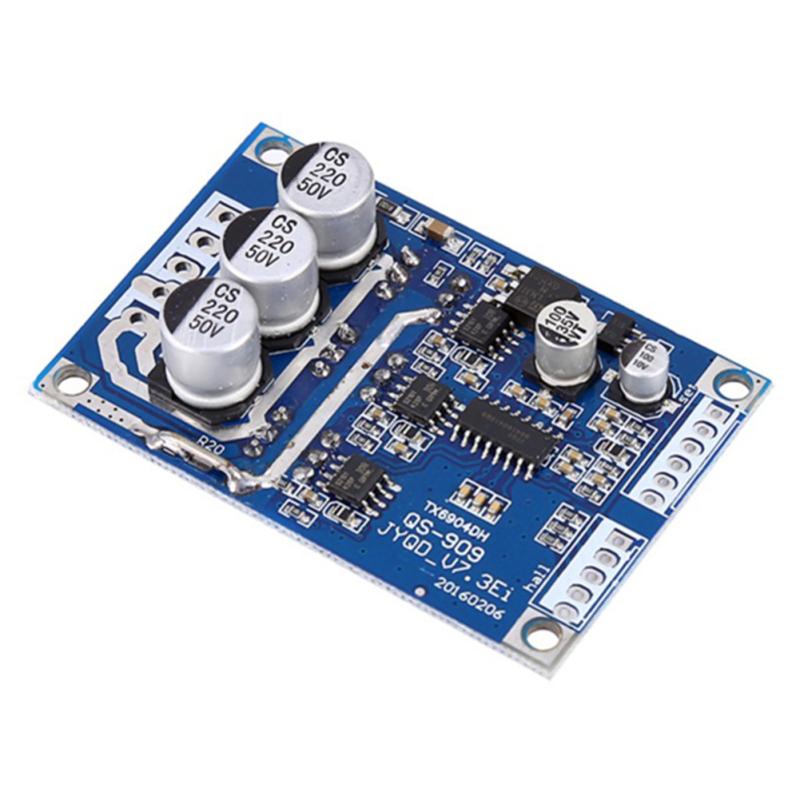

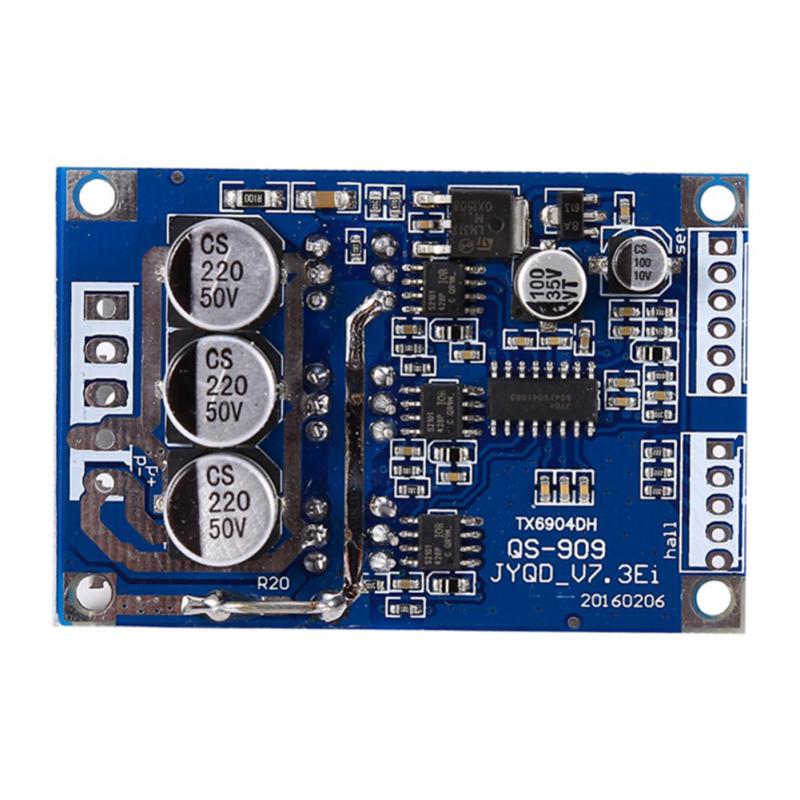

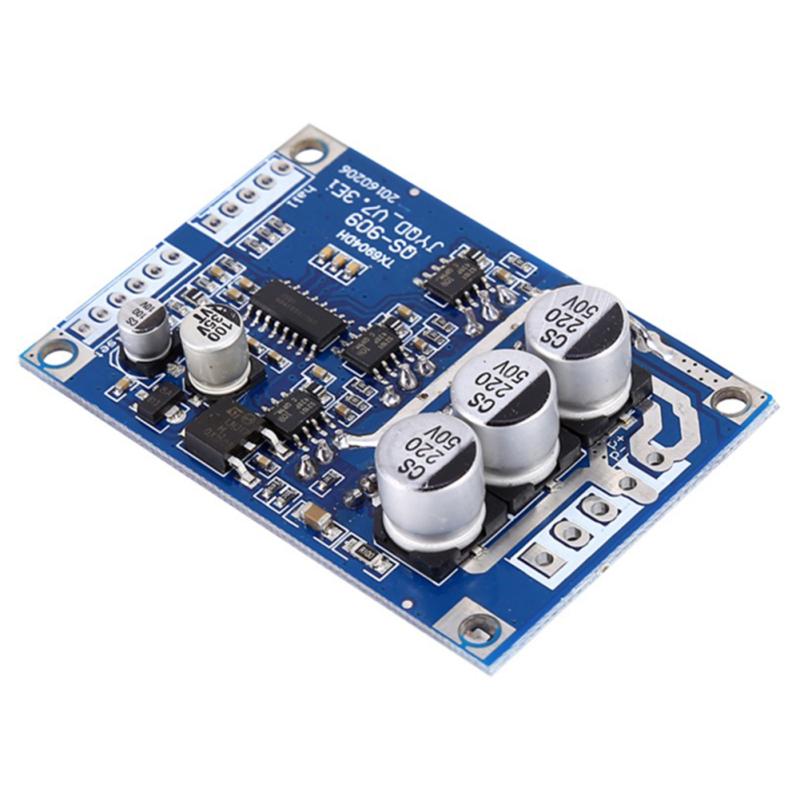

DC 12V-36V 15A 500W Бесщеточный двигатель Контроллер Hall BLDC Плата драйвера синяя

Описание:

Тип вещи: инструмент

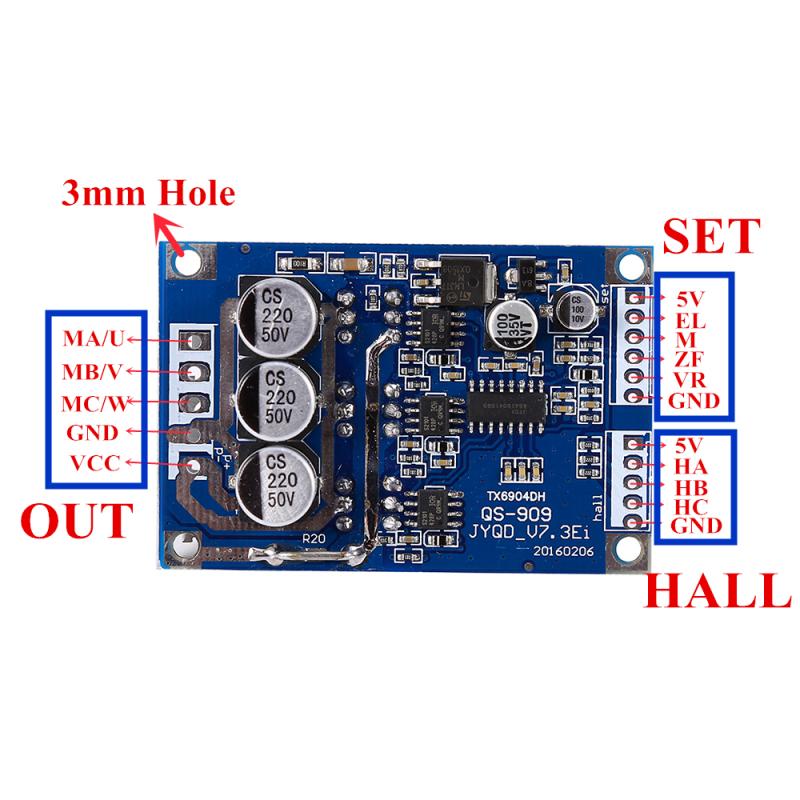

Рабочее напряжение: DC 12В-36В Рабочий ток: 15A или менее Мощность драйвера: 500 Вт или меньше Скорость Напряжения: 0,1В-5В Рабочая Температура:-40-85С влажность: 90% rh Защита от сваливания:да Включить управление: да По току: да Рулевое управление: да Сигнал регулирования скорости: да Размер: 63 * 42 * 17 мм(Д * Ш * В); Размер зонда 3 мм, длина: фиксаторное отверстие расстояние по центру 57 мм; ширина:фиксированное расстояние по центру отверстия 36,5 мм Мощность терминала Out: VCC(положительный источник питания) GND(отрицательный) MC(фазы двигателя W) МБ(фазы двигателя V) Массачусетс(фаза двигателя U) Набор для управляемой стороны: [GND] управления терминалом земли [VR] регулятор конца 0-5В(соответствует 10% скорости двигателя -100%) [ZF] управление задним ходом(подключенный к 5 В или земля может заряжать направление вращения двигателя) [M] импульсный выход тахометра(в зависимости от количества полюсов двигателя, соответствующего числу импульсов на оборот выходного числа) EL] включить терминал управления(подключен к 5 В от земли, работающей затем 5 В, заземление двигателя останавливается) Терминал управления 5V [5V] ЗАЛ для терминалов холл: Зал питания положительный (Ха) Зал сигнала (Hb) Зал сигнала (Hc) Сигнал холла (GND) Зал отрицательный Проводка: Терминал управления для набора: 1. Доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам 5 В и напряжение на клемме GND более высокая скорость быстрее. 2. Вы можете переключать управление, также может быть подключено к управлению MCU, к GND в одном направлении, затем в одном направлении 5V. 3. Импульсный сигнал скорости: высокая и низкая производительность . IC не может понять информацию с запросом клиента.

В коплект входит:

1 * Бесщеточный двигатель управления
