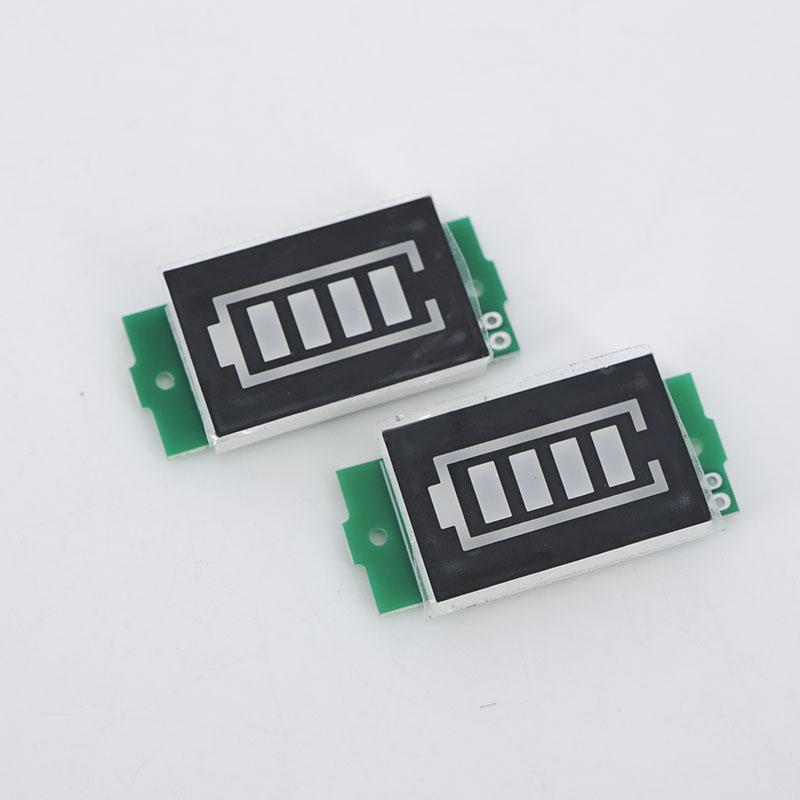

1-8S 1S/2S/3S/4S Одиночный 3.7V Литиевый элемент Индикатор емкости Тестер 4.2V Дисплей Тестер мощности электромобиля Li-ion
Панель индикации мощности может использоваться с литиевыми, свинцово-кислотными или никель-водородными элементами/аккумуляторными блоками, если требуемое напряжение находится в пределах диапазона, указанного в таблице параметров.
Рабочее напряжение: 3-34в
Рабочий ток 5мА
Рабочая Температура: -20 ~ 50 °C
Погрешность напряжения 2%
Теплая звуковая подсказка: эта модель не является водонепроницаемой. Если изделие используется на открытом воздухе, пожалуйста, обеспечьте хорошую гидроизоляцию, так как электронные компоненты должны использоваться в сухой среде.

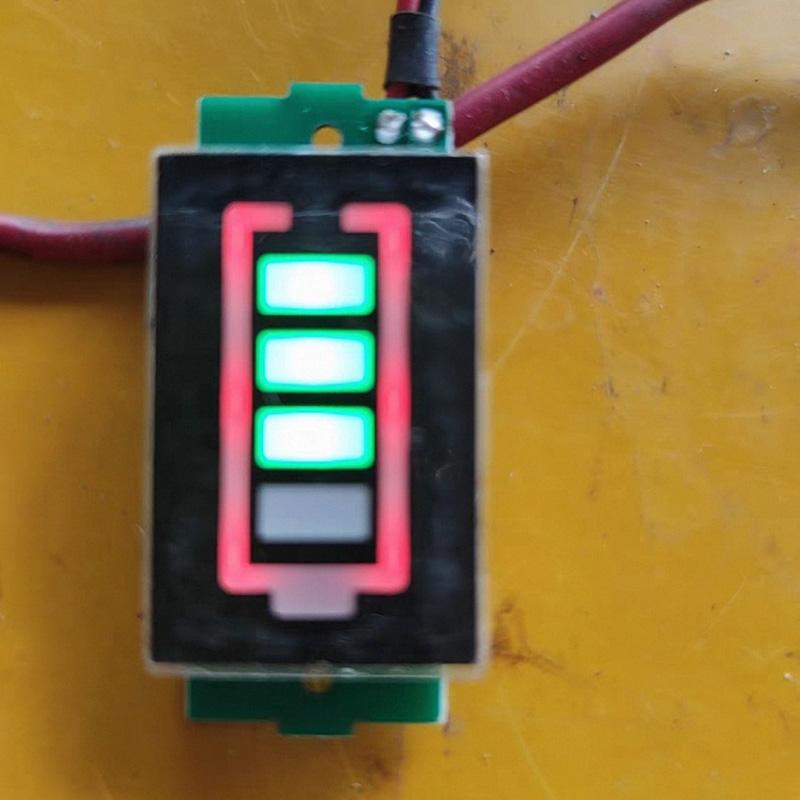

использование: Подключите положительную и отрицательную клеммы платы дисплея к положительной и отрицательной клеммам тестируемого аккумулятора, и газоразрядный индикатор отобразит заряд аккумулятора в реальном времени.

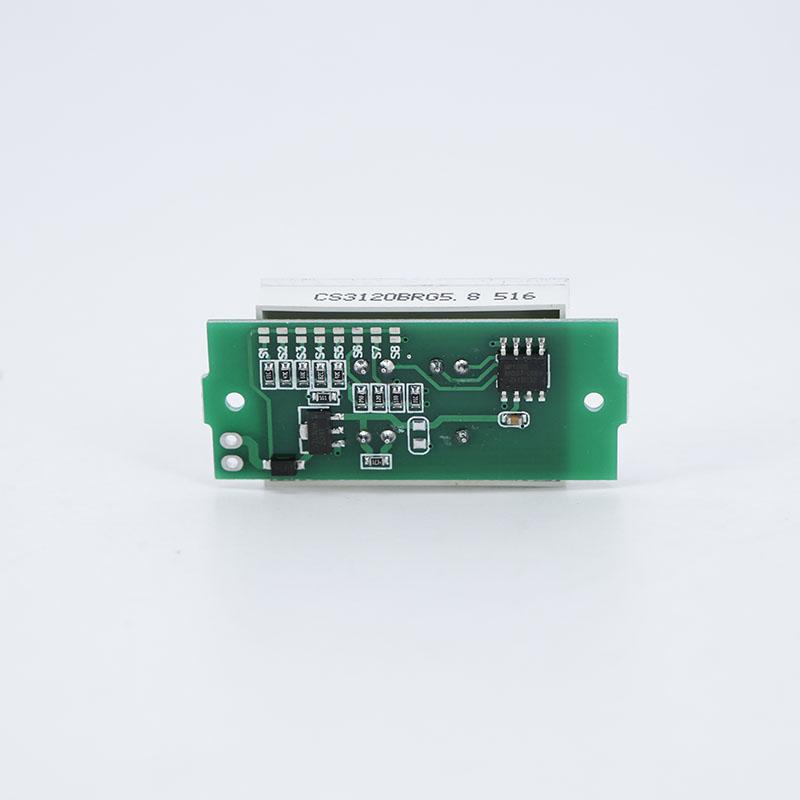

Тип блока питания индикация мощности: Выберите контакт на соответствующей контактной площадке для определения напряжения аккумуляторной батареи, соответствующего 1S-8S, что очень удобно.
Можно подключить только одну дополнительную площадку S1-S8; два или более коротких замыканий одновременно не допускаются.
использование: Подключите положительный и отрицательный порты панели дисплея к положительному и отрицательному портам тестируемого аккумулятора. Цифровой индикатор будет отображать заряд аккумулятора в реальном времени. Обратите внимание, что после соединения нескольких серий литиевых элементов последовательно необходимо припаять олово к соответствующим контактным площадкам.
Например, если измеряется силовой аккумулятор 2S (т.е., два литиевых элемента 3,7 В, соединенных последовательно), Требуется короткое замыкание на площадке, соответствующей S2 платы.
Обратите внимание на количество соответствующих последовательно соединенных аккумуляторных батарей и используйте их в соответствующем диапазоне напряжения.. Не превышайте напряжение 4,3 Н максимум. (Например, если выбран контакт S3, максимальное напряжение, обнаруженное модулем, не должно превышать 4,33=12,9 В.)
Напряжение блока питания больше N x 3,3 В, и напряжение блока питания соответствует 1 делению.. (уведомление: N - это количество сегментов ячеек)
Отображение параметров заряда: (уведомление: N обозначает количество клеток)

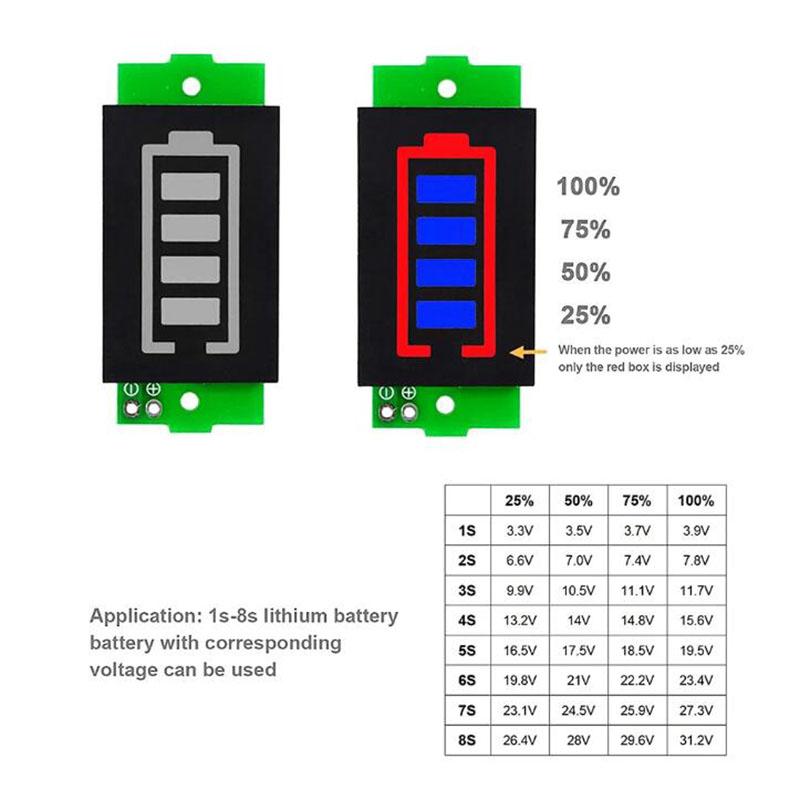

Когда напряжение аккумуляторного блока превышает N * 3,3 В, загорится 1 блокКогда напряжение аккумуляторного блока превышает N * 3,5 В, загорятся 2 блока зарядаКогда напряжение аккумуляторного блока превышает N * 3,7 В, загорятся 3 блокаКогда напряжение аккумуляторного блока превышает N * 3,9 В, загорятся 4 блокаКогда напряжение аккумуляторного блока меньше N * 3,3 В, четыре экрана дисплея отключатся, указывая на то, что заряд аккумуляторного блока меньше 3,3 В и его необходимо зарядить.
