Характерная черта:

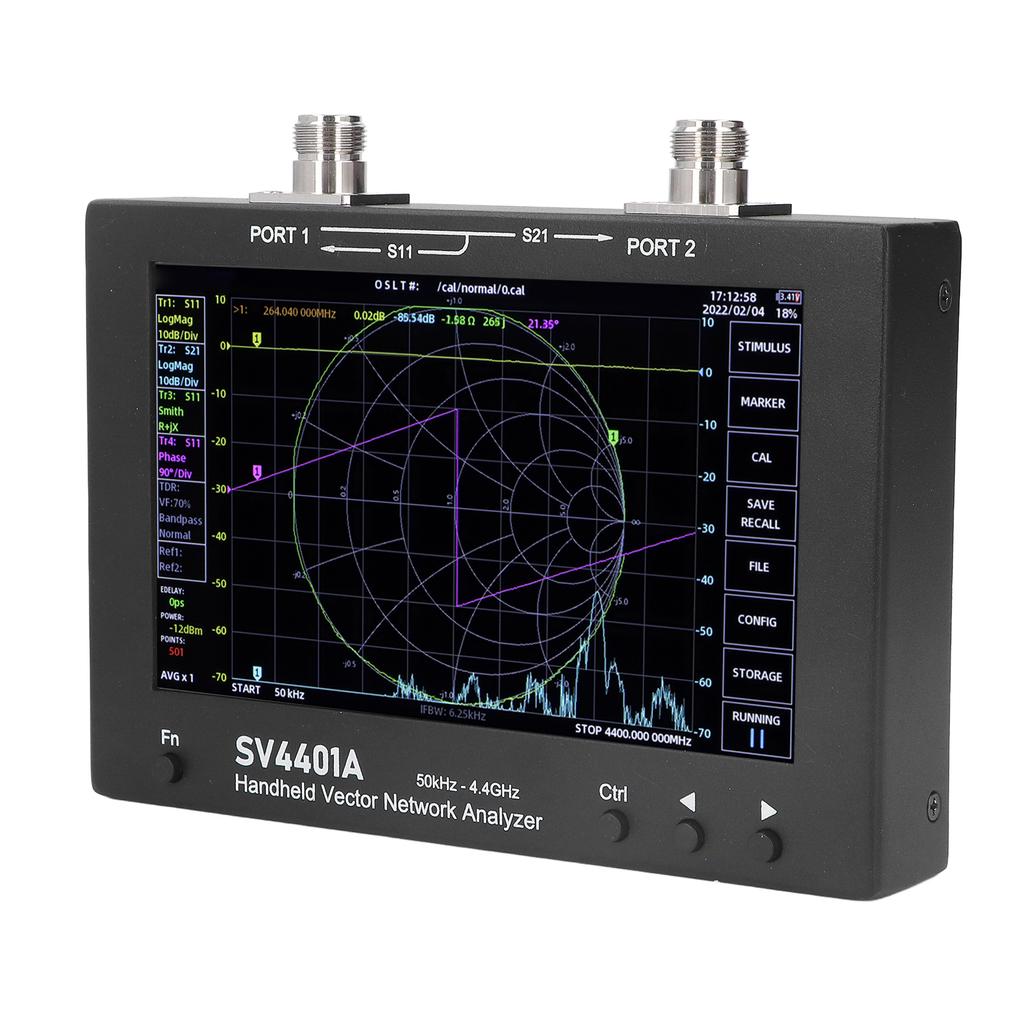

1. 7-ДЮЙМОВЫЙ ЖК-ДИСПЛЕЙ: Анализатор цепей использует 7-дюймовый IPS ЖК-экран высокой яркости, емкостный сенсорный, динамический диапазон 100 дБ, а радиочастотная схема переднего плана имеет оптимизированный шумовой пол для обеспечения точных и надежных измерений.
2. ШИРОКИЙ АССОРТИМЕНТ: Встроенная карта памяти 8 ГБ для хранения состояния калибровки, скриншотов и файлов SNP, диапазон частот от 50K до 4,4 ГГц, охватывающий полосы частот, включая MF, LF, HF, VHF, UHF, может измерять антенны и фильтры и т. Д.
3. МЕТАЛЛИЧЕСКАЯ ОБОЛОЧКА: Векторный анализатор цепей использует цельнометаллическую структуру оболочки, которая может эффективно экранировать электромагнитные помехи, заднюю опору, эргономичный дизайн и простую и быструю эксплуатацию.
4. НЕСКОЛЬКО ФУНКЦИЙ: Мощность возбуждения регулируется от 42 дБм до 12 дБм, подходит для измерения входного импеданса усилителя, с функцией TDR анализатор можно использовать для измерения длины кабеля и проверки на обрывы.
5. 7 ЕСЛИ ПРОПУСКНАЯ СПОСОБНОСТЬ: большая пропускная способность подходит для быстрого сканирования, небольшая пропускная способность может значительно снизить шум измерения и оснащена 12 слотами для сохранения отзыва, которые могут быстро сохранять и вызывать состояние калибровки.
6. ФОРМАТЫ ОТОБРАЖЕНИЯ: Поддержка логарифмической амплитуды, групповой задержки, полярной координаты, линейной амплитуды, VSWR, коэффициента качества и других форматов отображения, заданной частоты запуска и остановки, электрической задержки, мощности возбуждения, точки развертки и среднего коэффициента.
Технические характеристики:
Тип объекта: Анализатор векторной сети
Частотный диапазон: 50 кГц 4,4 ГГц
Выходная мощность ВЧ: 42 дБм до 12 дБм (Шаг 1 дБ)
Форма радиочастотного интерфейса: Гнездовой разъем типа N (с адаптером N-SMA)
Входная мощность ВЧ: Максимум 0 дБм (постоянный ток<5 В)
Точность частоты: <+ 1ppm (<140 МГц); <+ 5кГц (>140 МГц)
Динамический диапазон S21: 75 дБ (<3 ГГц); 60дБ (>3 ГГц)
Динамический диапазон S11: 50 дБ (<3 ГГц); 40дБ (>3 ГГц)
Точки сканирования: 1001 (может быть установлено на 101 1001)
Скорость сканирования: 400 точек в секунду (ф>140 МГц)
Пропускная способность IF: По умолчанию 12,5 кГц (опционально 6.25k, 3.12k, 1k, 300Hz, 100Hz, 30Hz)
Сглаживание: Среднее арифметическое (средний коэффициент: 1 25 раз)
Количество трасс: 7 (4 следа измерения, 2 контрольных следа, 1 след TDR)
Количество маркеров: 8
Номер хранения состояния калибровки: 12 групп (поддержка хранения файлов на карте памяти)
Вместительность: Встроенная карта памяти 8 ГБ
дисплей: 7-дюймовый ЖК-экран с высокой яркостью IPS (разрешение: 1024x600)
Режим работы: Емкостная сенсорная и физическая кнопка
Локальный снимок экрана: поддержка
Потребляемая мощность: 5W
Срок службы батареи: 4 часа (50 процентов яркости экрана)
аккумулятор: 3.6V 18650 литиевая батарея x 2 3350mAh (со встроенным аккумулятором)
Интерфейс зарядки и передачи данных: USB Тип C
Напряжение зарядки: 4.7V 5.5V (рекомендуемая зарядка 5V 2A)
Выходная мощность: USB-5В 1А
Материал корпуса: Утюг
Рабочая температура: 0 градусов Цельсия 45 градусов Цельсия .

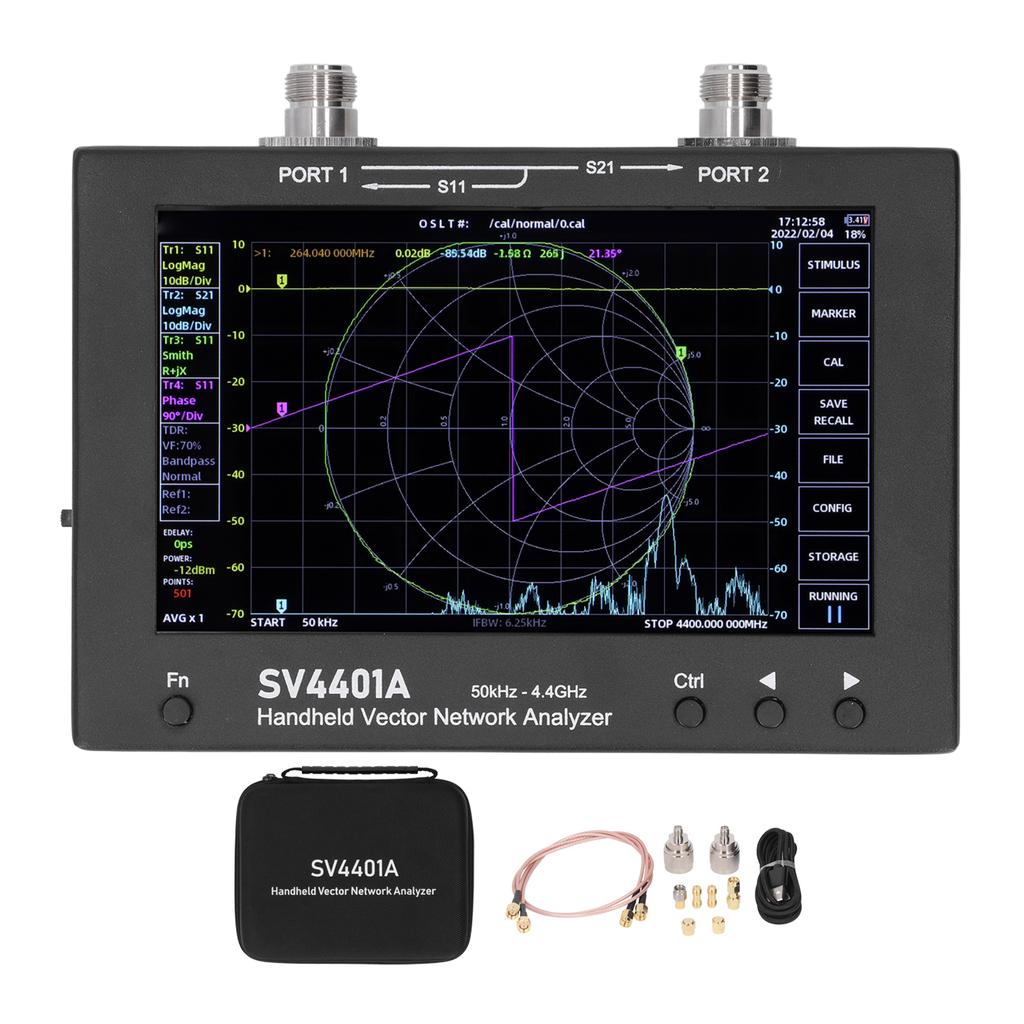

Список пакетов:
1 х анализатор цепей2 х N к SMA адаптеры1 х SMA открытый комплект калибровки короткой нагрузки2 х SMA двойной женский прямой адаптер1 х SMA двойной мужской прямой адаптер2 х RG316 кабели (50 см 19,7 дюймов)1 х USB тип C кабель1 х сумка для хранения
уведомление:
Питание от интерфейса USB Type C, рекомендуется зарядное устройство 5V 2A.
