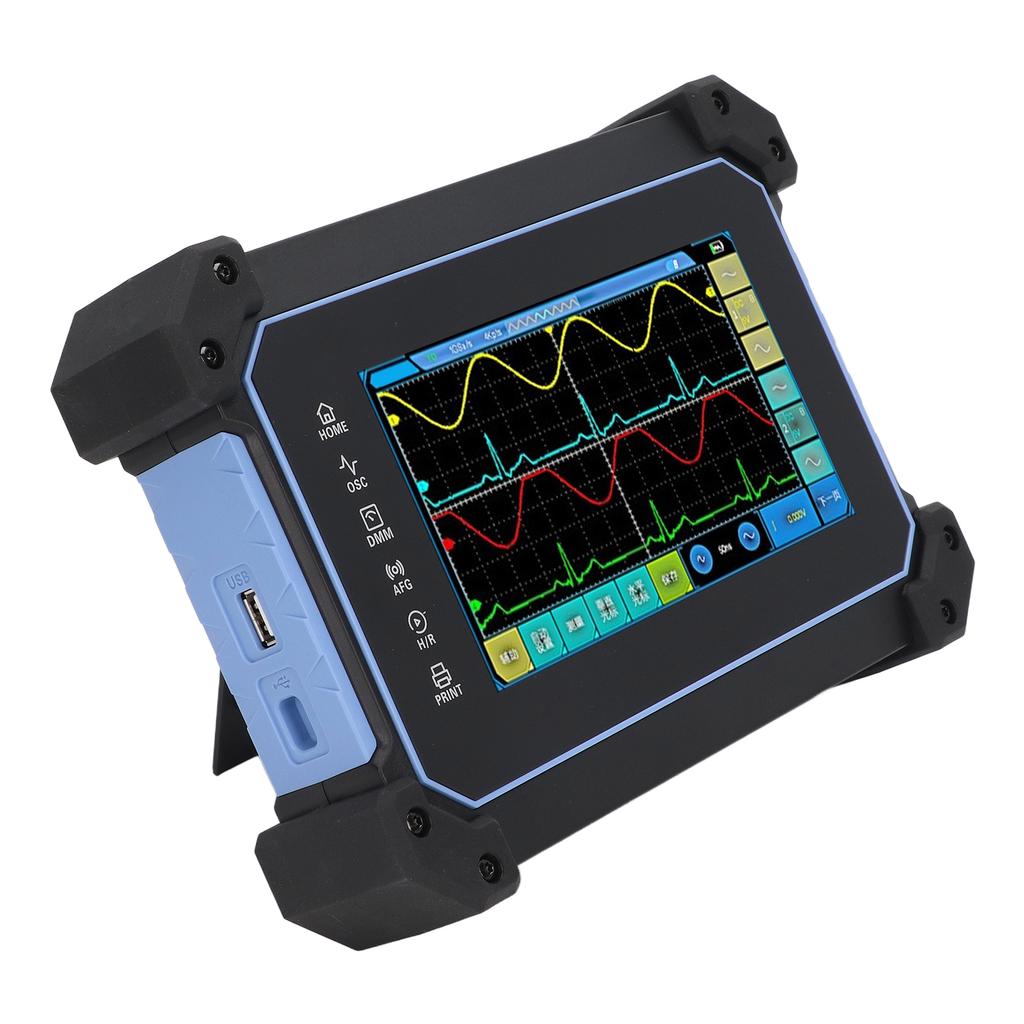

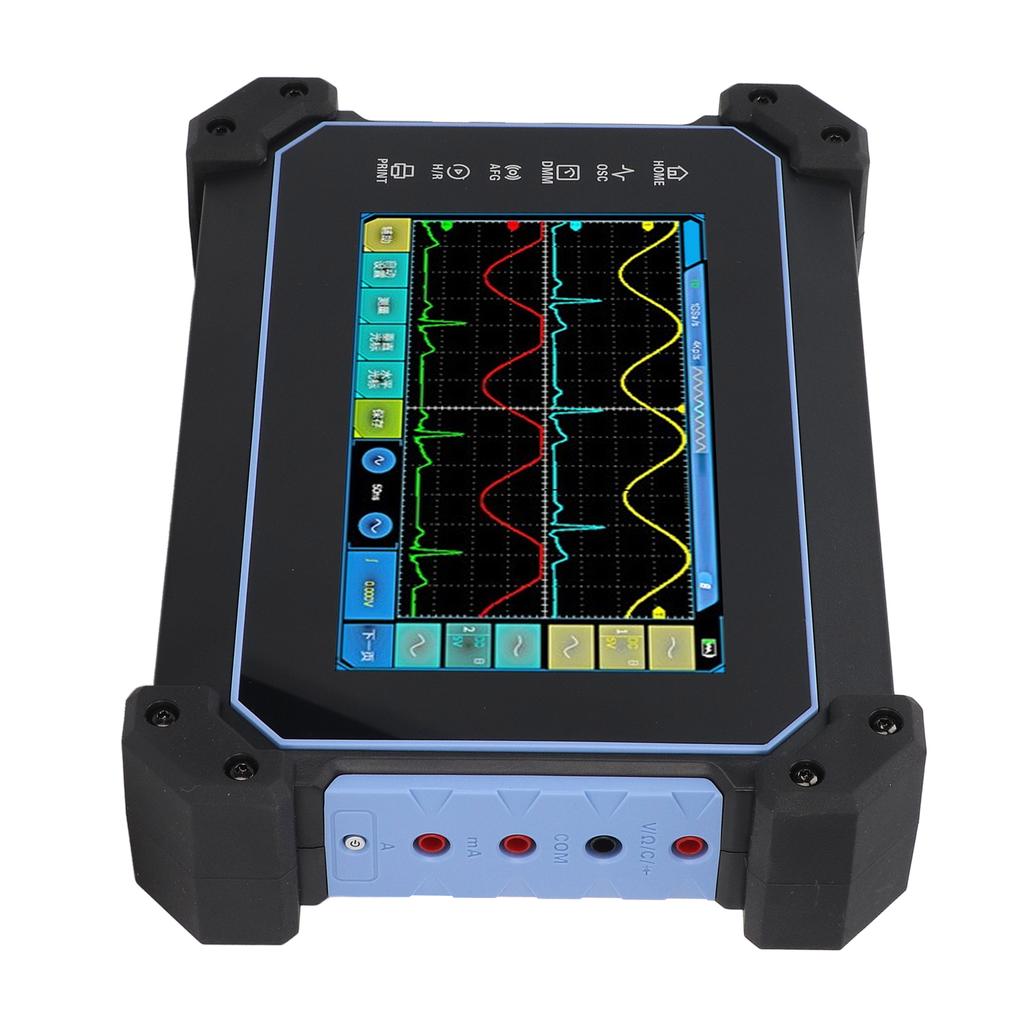

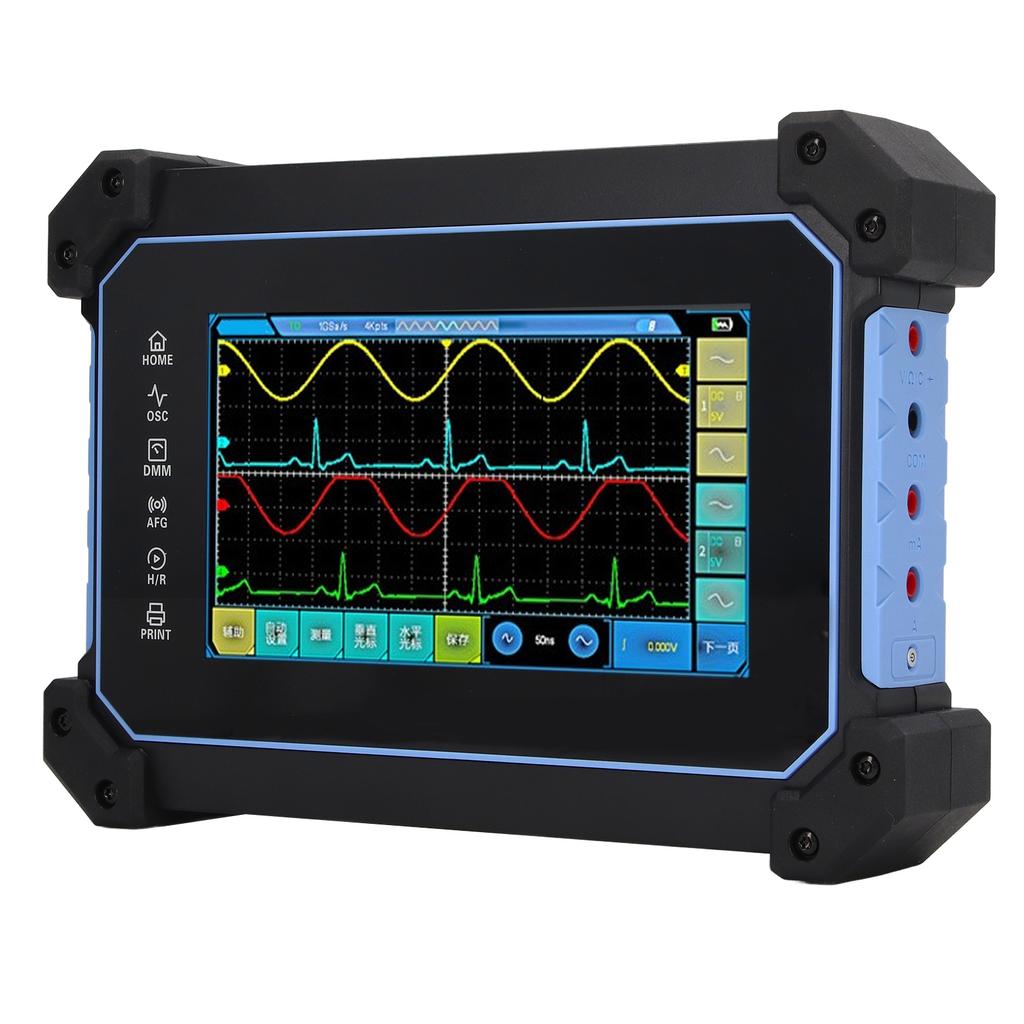

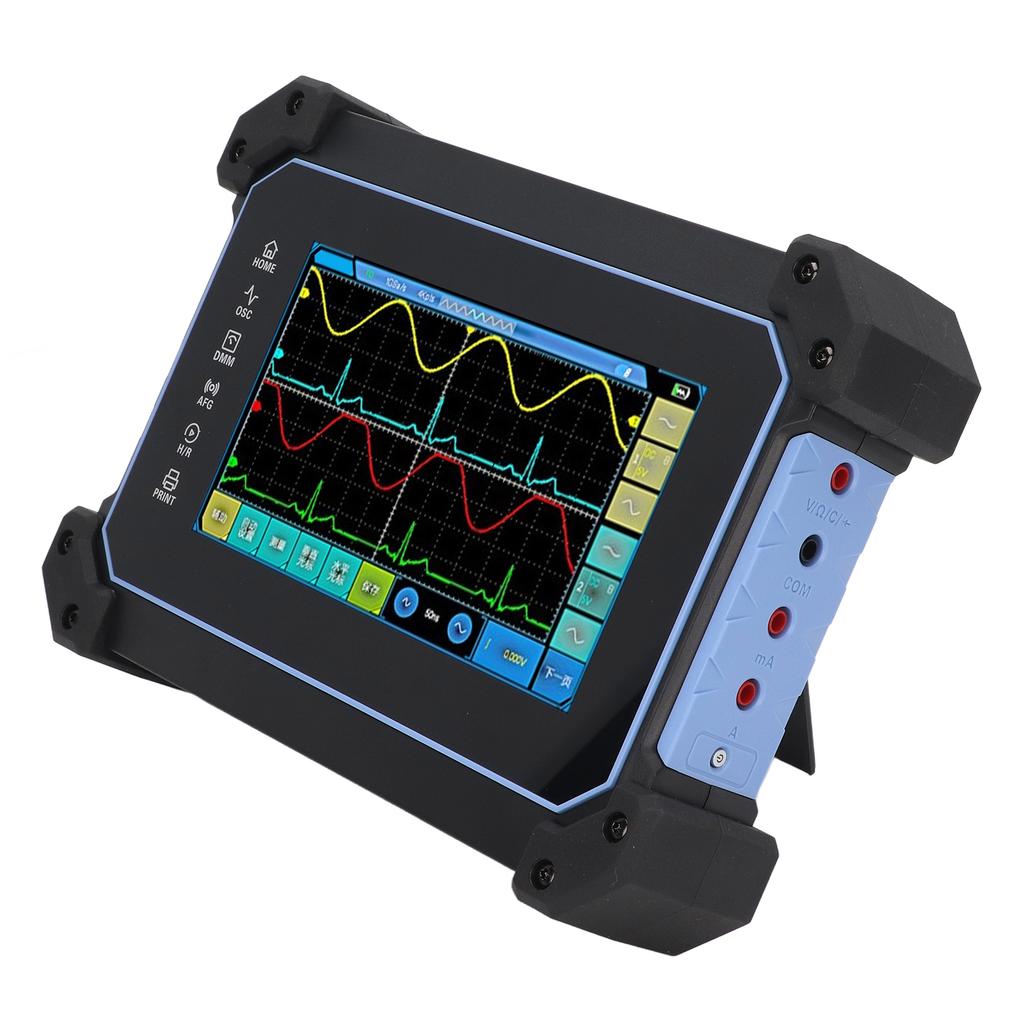

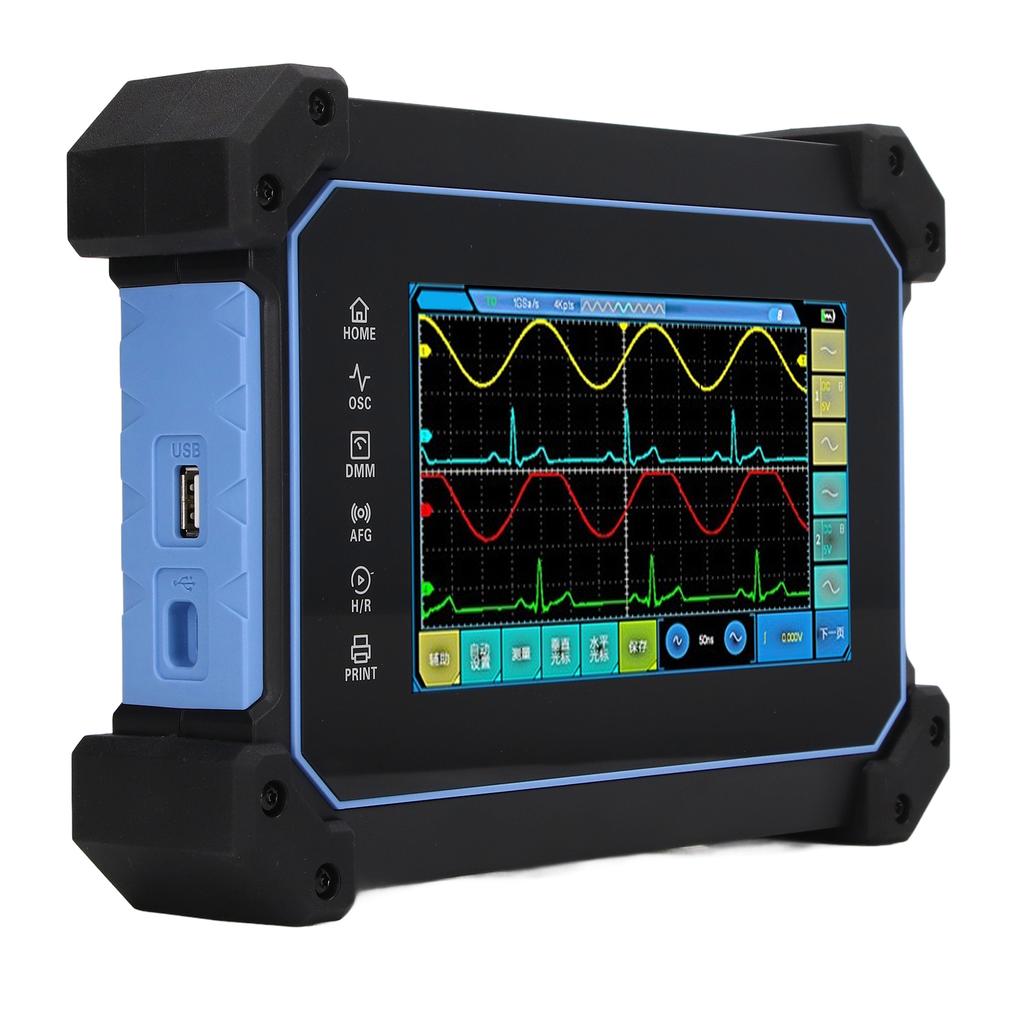

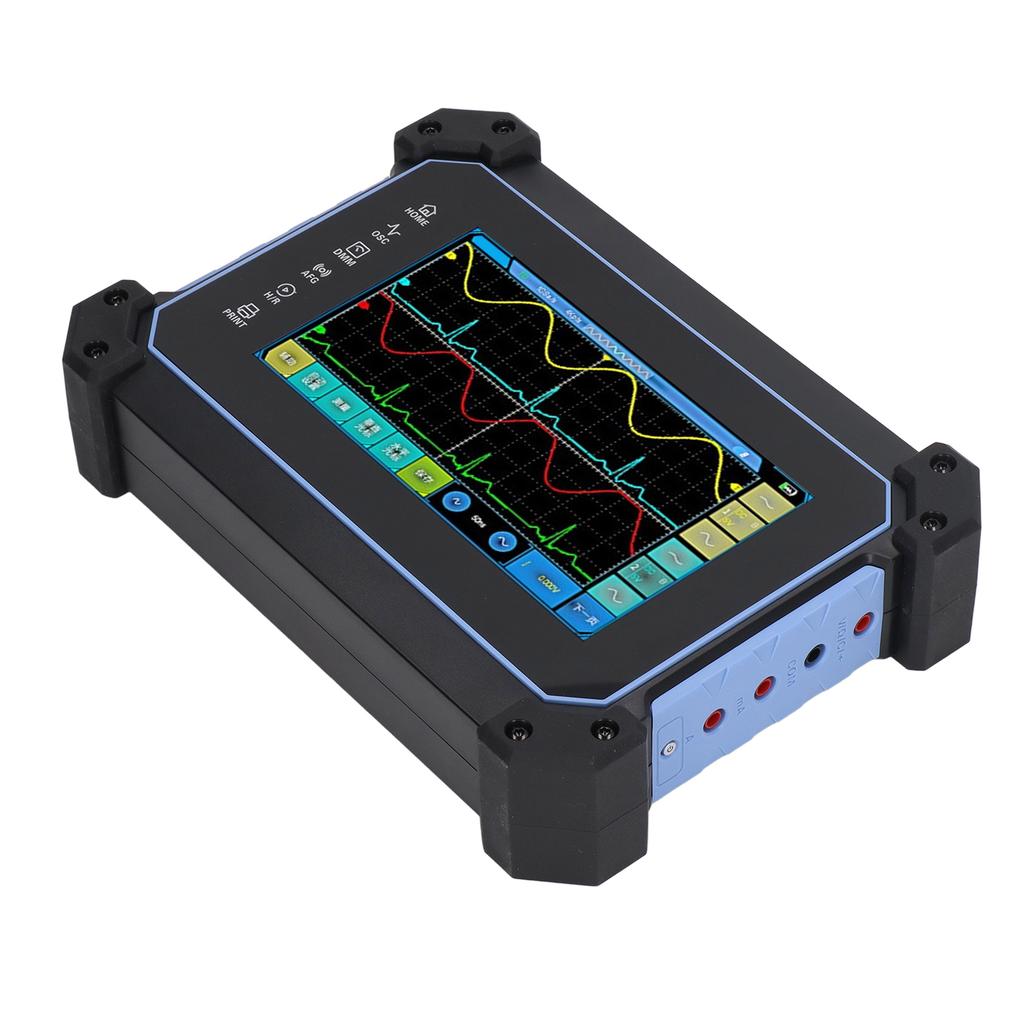

HANTEK Цифровой планшетный осциллограф Многофункциональный сенсорный экран 4-канальный 250 МГц Осциллограф

Характерная черта: 1. Сенсорный экран: Осциллограф оснащен большим сенсорным экраном с разрешением 800 x 480, который обеспечивает четкое изображение и простоту использования. 2. 4-канальный осциллограф: Осциллограф имеет самую высокую полосу пропускания 250 МГц, самую высокую частоту дискретизации 1 Гвыб/с, объем памяти 8 М, и самую высокую выходную частоту 25 МГц. 3. Сильные функции: Осциллограф имеет функции записи данных, хранения, построения графиков трендов, статистического анализа и другие, оснащен различными произвольными формами волны, удобен и быстр. 4. Аккумулятор большой емкости: Встроенный литиевый аккумулятор сверхбольшой емкости, длительный срок службы, время ожидания до полугода, поддержка быстрой зарядки Type C. 5. Гуманистический дизайн: Конструкция с выдвижными ножками позволяет регулировать осциллограф под разными углами, обеспечивает защиту от падений и устойчивость к вибрациям, с использованием фиксатора. Технические характеристики: Тип объекта: Цифровой планшетный осциллограф Материал: ABS Напряжение штепсельной вил: AC100 240В Тип дисплея: Диагональ 7 дюймов TFT LCD Разрешение экрана: 800 (горизонтальный) х 480 (вертикальный) пикселей Тип дисплея: Точка, Вектор Яркость формы волны: регулируемый Тип сетки: Сплошная линия, пунктирная линия, нет Яркость сетки: регулируемый Яркость экрана: регулируемый Послесвечение: 1с, 5с, 10с, 30с, бесконечно, выкл Стандартный интерфейс: USBHost, USBDevice Источник питания: AC100 240В, 50 60Гц Вход постоянного тока: 5В3А, 9В2А, 12В1,5А Потребляемая мощность: менее 8 Вт Быстрая зарядка: Поддержка быстрой зарядки аккумулятор: 4 x 3,7 В перезаряжаемых литиевых аккумулятора 2600 мАч(встроенный) Рабочая Температура: 0 Цельсия 50 Цельсия Температура хранения: 20 градусов Цельсия 70 градусов Цельсия влажность:

менее +104 градусов по Фаренгейту ( менее +40 градусов Цельсия ):Относительная влажность менее 90 процентов 106 Фаренгейт 122 Фаренгейт (+41 градус Цельсия 50 градусов Цельсия ):Относительная влажность менее 60 процентов Метод охлаждения: Конвекция Высота: При эксплуатации и при неэксплуатации: 3000 м (10,000 футов) Случайная вибрация: 0,31 г среднеквадратичного значения в диапазоне от 50 Гц до 500 Гц, 10 минут в каждом осевом направлении Не работает: 2,46 г среднеквадратичной мощности в диапазоне от 5 Гц до 500 Гц в течение 10 минут в каждом осевом направлении Механические части: Размер осциллографа: приблизительно. 248 x 176 x 54 мм 9,8 x 6,9 x 2,1 дюйма (Д х Ш х В) Диапазон горизонтальной шкалы: 2-й дивизион 100-й дивизион 1, 2, 5 шагов Точность измерения инкрементного времени (полная пропускная способность): Одиночный, режим выборки, + (1 интервал выборки + 100 ppm x показание + 0,6 нс), > В среднем 16 раз или более, + (1 интервал выборки + 100 ppm x показание + 0,4 нс), интервал дискретизации = сек делить ÷ 200 вертикальный: АЦП: 8-битное разрешение, каждый канал дискретизируется одновременно Диапазон вертикальной шкалы осциллографа: 2 мВ/деление 10 В/деление на входе BNC Вертикальное разрешение: 8бит Вертикальный диапазон чувствительности: 2мВ/дел 10В/дел Диапазон смещения: + 1В (2 мВ/дел 100 мВ/дел), + 10В (: 200 мВ/дел 1 В/дел), + 50В (2В делить 10В делить) Динамический диапазон: + 5div (8бит) Ограничение аналоговой полосы пропускания (опционально), Типичное: 20 МГц, независимо выбирается для каждого канала Точность усиления постоянного тока: + 3процента ПолнаяШкала Межканальная изоляция: 40 дБ, от постоянного тока до максимальной номинальной полосы пропускания каждой модели Приобретение: Диапазон частот дискретизации: 1 Гвыб/с Режим получения: Нормальный, Средний, Пиковый, Высокое разрешение Интерполяция формы сигнала: (грех) Икс Одиночная последовательность: Режим получения: Время остановки приобретения Нормальный, Обнаружение пиков: Одновременное получение данных по всем каналам Средний: Все каналы одновременно N-кратное считывание, N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256 Глубина хранения: 8 млн точек Триггер: Режим: Авто, Нормальный, Одиночный Уровень: CH1 CH4 от центра дисплея + 4 деления Диапазон подавления отпускания: 8 нс 10 с Точность уровня триггера: CH1 CH4 CH1 CH2 Чувствительность триггера: + 0.87дел(2 мВ/деление), + 0.78раз(5 мВ/дел), + 0.69дел(10 мВ/деление), + 0,52дел(20 мВ/деление), + 0,47дел(50 мВ/дел), + 0.26дел(100 мВ/дел), + 0.26дел( 200 мВ/дел), + 0,47дел(500 мВ/дел), + 0.26дел(1В/дел), + 0.26дел(2В делить), + 0.26дел(5В делить), + 0.26дел(10В деление) Крайний триггер: Склон: Передний фронт, задний фронт, двойной фронт Источник данных: CH1 CH4 CH1 CH2 Триггер ширины импульса: Полярность: Положительная полярность, отрицательная полярность Условия: <, >, ! =, = Источник данных: CH1 CH4 CH1 CH2 Диапазон ширины импульса: 8 нс 10 с Видео триггер: Стандарт сигнала: NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i Источник данных: CH1 CH4 CH1 CH2 Синхронизация: Строка развертки, номер строки, нечетное поле, четное поле, все поля Спусковой крючок: Склон: Вверх, Вниз Условия: <, >, ! =, = Источник данных: CH1 CH4 CH1 CH2 Временной диапазон: 8 нс 10 с Триггер времени ожидания: Источник данных: CH1 CH4 CH1 CH2 Полярность: Положительная полярность, отрицательная полярность Временной диапазон: 8 нс 10 с Ввод: Количество каналов: 4 аналоговых канала Входная муфта: Постоянный ток, переменный ток или земля Входное сопротивление: 1 МОм + 2% Входная емкость: 18пФ+ 3пФ Затухание зонда: 1X, 10X Коэффициент ослабления поддерживающего зонда: 0.01X 10000X Уровень напряжения: 300ВКТИИ Максимальное входное напряжение: 300ВРМС (10X). Список пакетов: 1 x Цифровой планшетный осциллограф6 x Тестовый кабель1 x Адаптер питания1 x USB-кабель2 x Инструкция18 x Аксессуар1 x Футляр для хранения уведомление: 1. Полоса пропускания снижена до 6 МГц при использовании пробника X12. При хранении или размещении осциллографа, пожалуйста, не подвергайте ЖК-монитор длительному воздействию прямых солнечных лучей.3. очищающий: Регулярно проверяйте осциллограф и пробник в соответствии с условиями эксплуатации и, пожалуйста, очищайте внешнюю поверхность прибора, выполнив следующие действия.a. Используйте безворсовую ткань для удаления пыли с внешней стороны осциллографа и щупа.. б. Используйте мягкую ткань, смоченную водой, для очистки осциллографа. Для более тщательной очистки используйте водный раствор 75-процентного изопропилового спирта.4. Во избежание повреждения поверхности осциллографа или щупа не используйте агрессивные реагенты или химические чистящие средства.5. Перед повторным включением убедитесь, что прибор сухой, чтобы избежать короткого замыкания или даже травм, вызванных влагой.
