Характерная черта:
1. Бесконтактное обнаружение: Этот датчик уровня жидкости использует передовую технологию обработки сигналов и высокоскоростной чип обработки сигналов, что позволяет преодолеть влияние толщины стенки контейнера и осуществлять бесконтактное обнаружение уровня жидкости в закрытых контейнерах.
2. Класс защиты IP65: Датчик уровня жидкости использует черный герметик для плотной герметизации задней части, имеет степень защиты IP65, предотвращая попадание мусора внутрь и вызывая повреждения.
3. Премиальные материалы: Корпус изготовлен из АБС-пластика, который является изоляционным, огнестойким и долговечным.. Стандартный провод толстый и прочный, водонепроницаемый, маслостойкий и устойчивый к старению, с хорошей проводимостью.
4. Универсальное использование: Этот бесконтактный датчик уровня воды может напрямую управлять нагрузками, такими как реле, сигнальные лампы, напоминания и ПЛК, с регулируемой чувствительностью срабатывания.
5. Высокая производительность: Этот датчик обладает высокой стабильностью, высокой чувствительностью, сильной помехоустойчивостью и не подвержен внешним электромагнитным помехам, что было специально обработано для подавления помех промышленной частоты и синфазных помех.
6. Сильная совместимость: Этот датчик уровня воды способен проникать через различные неметаллические контейнеры, такие как пластик, стекло, керамика и т. д., с дальностью обнаружения более 12 мм, может обнаруживать жидкости, порошки и частицы.
Технические характеристики:

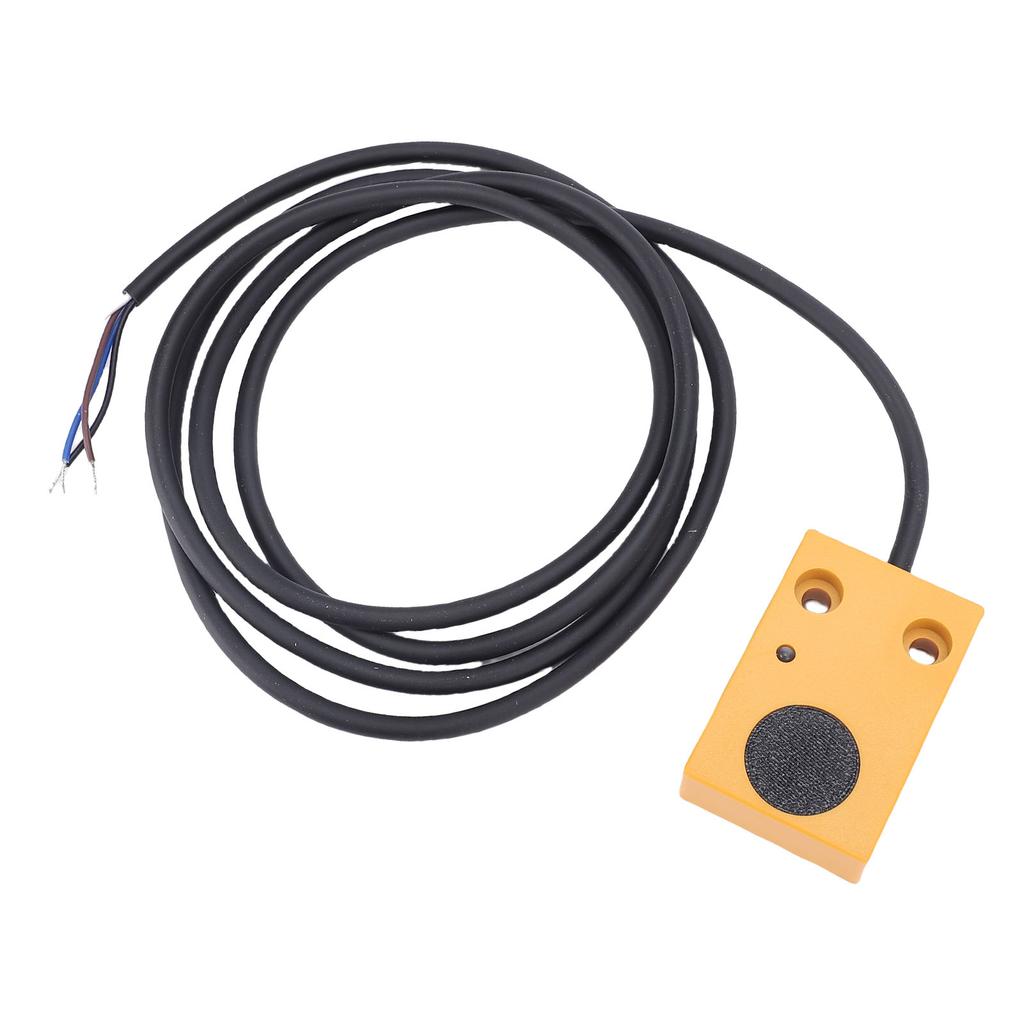

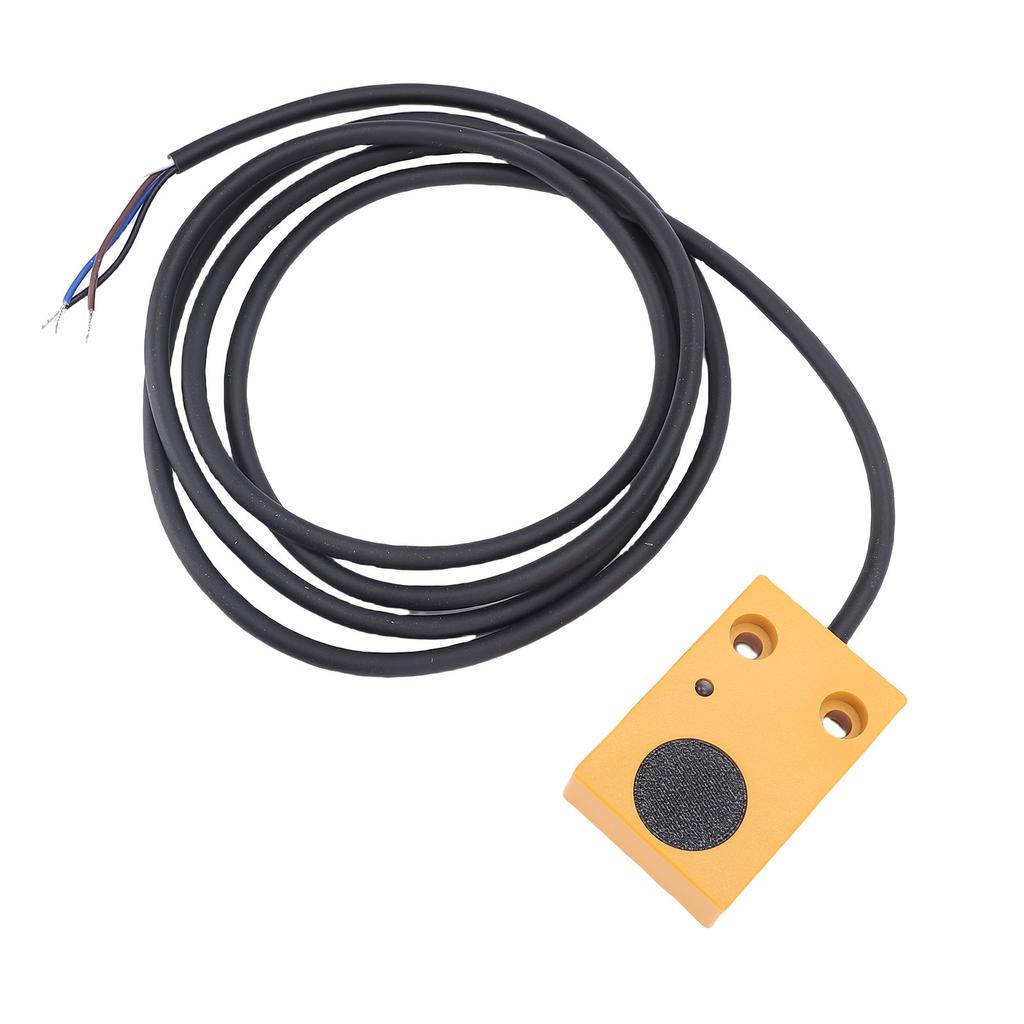

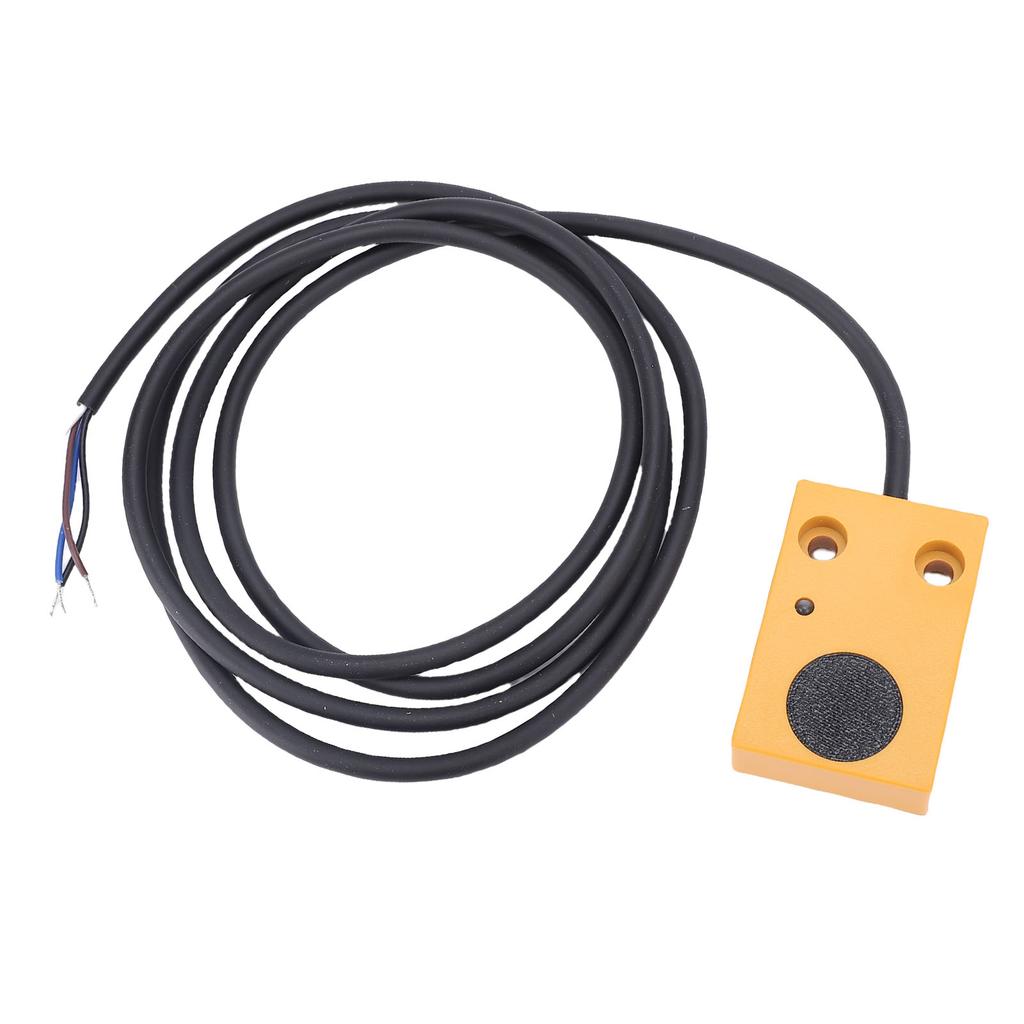

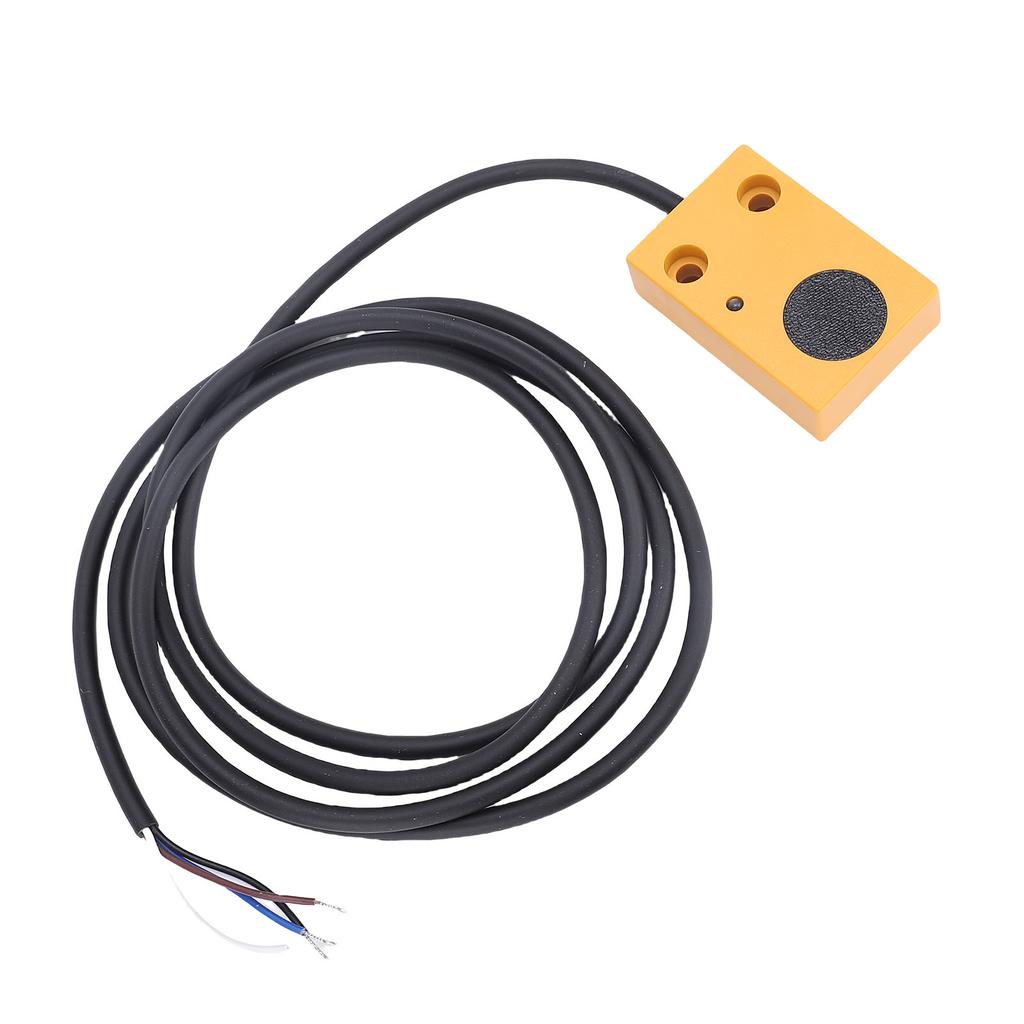

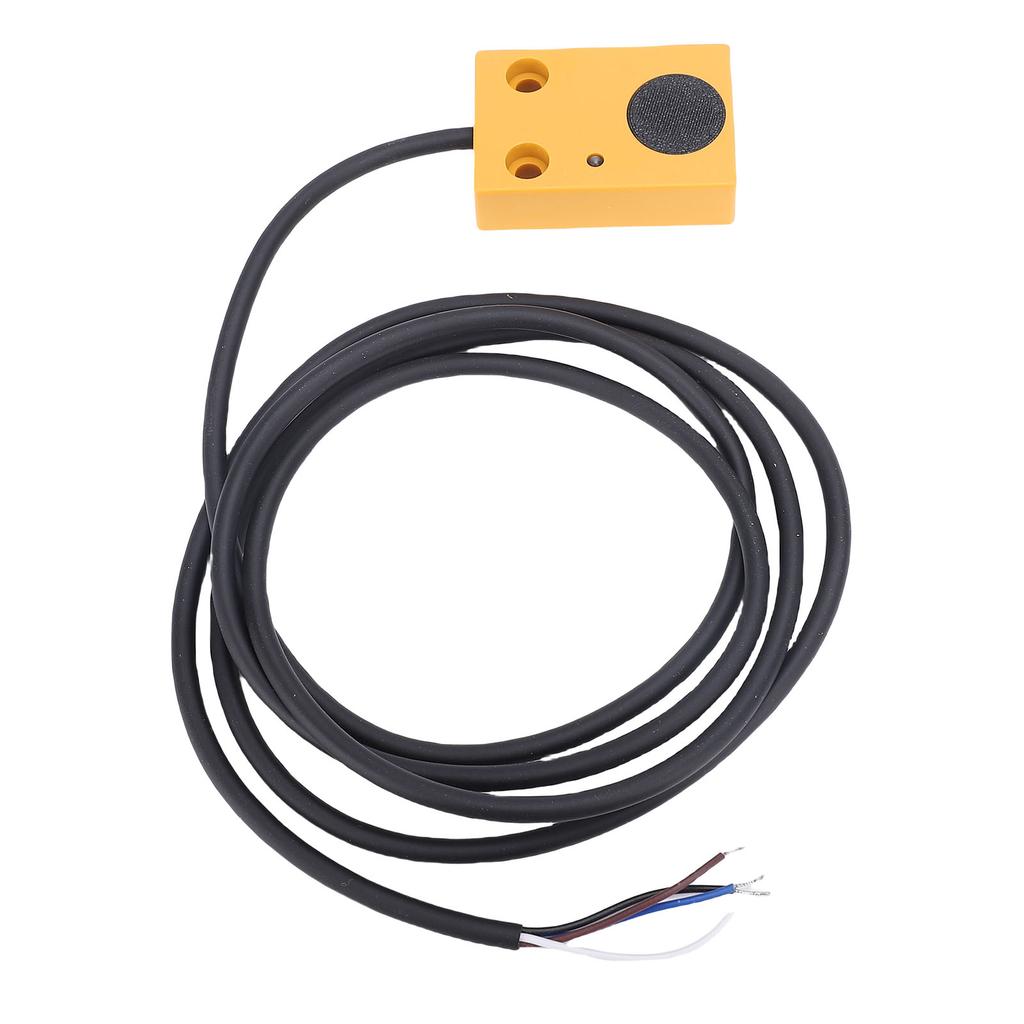

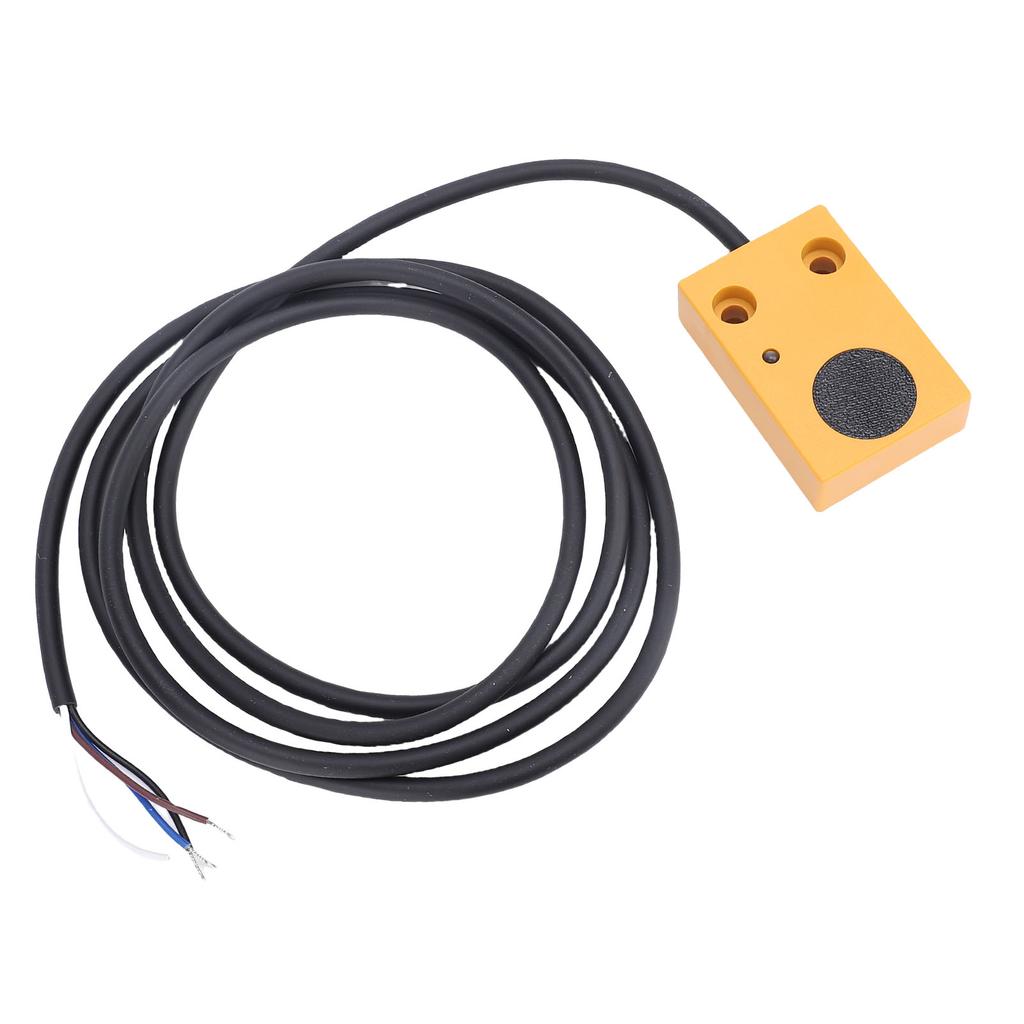

Тип объекта: Бесконтактный датчик уровня воды
Материал: ABS
Рабочая Температура: от 5 до 105 градусов Цельсия
Водонепроницаемый рейтинг: IP65
Влажность при эксплуатации: от 5 процентов до 100 процентов
Время отклика: 500мс
Метод зондирования: Емкостный
Защита питания: Защита полярности
Определение клеммной колодки: коричневый (блок питания положительный), синий (отрицательный блок питания), черный (сигнальная линия), белый (модная линия). Белый провод плавающий для NPN нормально открытый; Белый провод коротко соединен с синим проводом для NPN нормально замкнутый
Регулировка чувствительности датчика:
1. Против часовой стрелки увеличивает чувствительность; По часовой стрелке уменьшает чувствительность.
2. Датчик может обнаруживать человеческие руки, поэтому рекомендуется установить датчик в фиксированном положении для регулировки, чтобы избежать попадания человеческих рук в зону обнаружения.
Выходное напряжение измерения:
1. Датчик выдает NPN нормально разомкнутый выход, когда нагрузка не подключена и для измерения используется только мультиметр, значение высокого уровня является виртуальным и не имеет практического значения.
2. Датчик следует подключать к нагрузке менее 0,2 А (индикаторный светодиод, малое реле, подтягивающий резистор, оптопара и т.д.) измерить выходной конец мультиметром, данные действительны только в этот момент.
Проблемы высокого уровня при подключении к микроконтроллеру или ПЛК:
Например, датчик, который подает питание 12 В, необходимо подключить к микроконтроллеру 5 В, положительный полюс 12 В следует подключить к коричневому проводу, отрицательный полюс 12 В следует подключить к синему проводу, черный провод следует подключить к резистору 10 кОм, когда напряжение подтягивается до 5 В, на черном проводе устанавливается высокий логический уровень напряжения 5 В.
Использование Линии Сенсорного Режима Белая Линия:
1. Белый провод — это провод режима, управляющий инверсией высоких и низких уровней выходного сигнала датчика, по умолчанию белый провод находится в плавающем состоянии.
2. Пожалуйста, обратите внимание, что неправильное подключение белого провода к коричневому или черному может привести к повреждению датчика!
Пример: Подключите 12 В положительный к коричневому проводу датчика, 12 В отрицательный к синему проводу датчика, черный провод датчика к катушке реле, и 12 В положительный к другому концу катушки реле.
Белая линия плавающая: При наличии воды, датчик света включен, внутренний NPN-транзистор проводит, черный провод низкий уровень, реле замкнуто
Белая линия плавающая: Нет воды, датчик света выключен, внутренний NPN-транзистор не проводит, черный провод высокого уровня, реле разомкнуто
Белый провод подключен к синему проводу: С водой, датчик света включен, внутренний NPN-транзистор не проводит, черный провод высокого уровня, реле разомкнуто
Белый провод подключен к синему проводу: Нет воды, датчик света выключен, внутренний NPN-транзистор проводит, черный провод низкий уровень, реле замкнуто
.

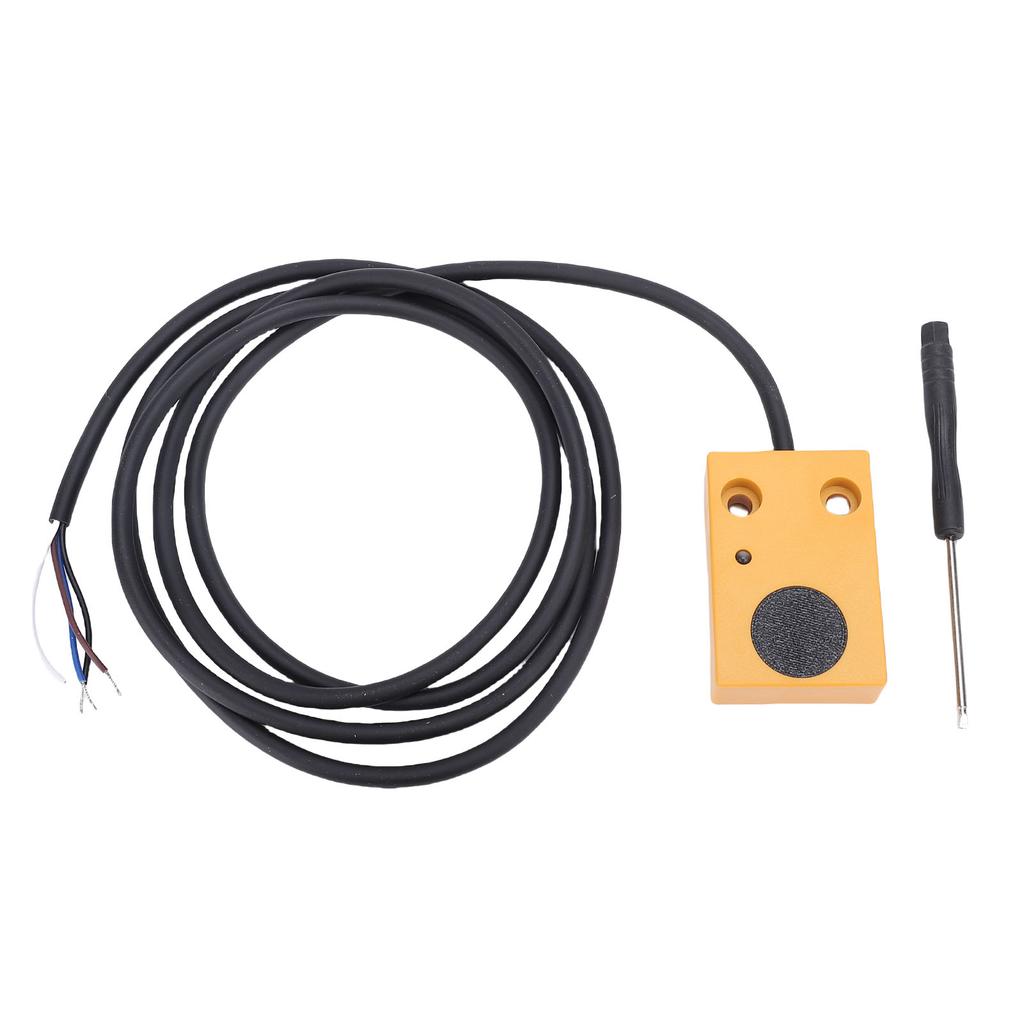

Список пакетов:
1 x Бесконтактный датчик уровня воды
1 х отвертка
уведомление:
Тестируемая жидкость должна быть проводящей, трубопровод с сенсорной поверхностью неметаллический и может широко использоваться.
