Характерная черта:

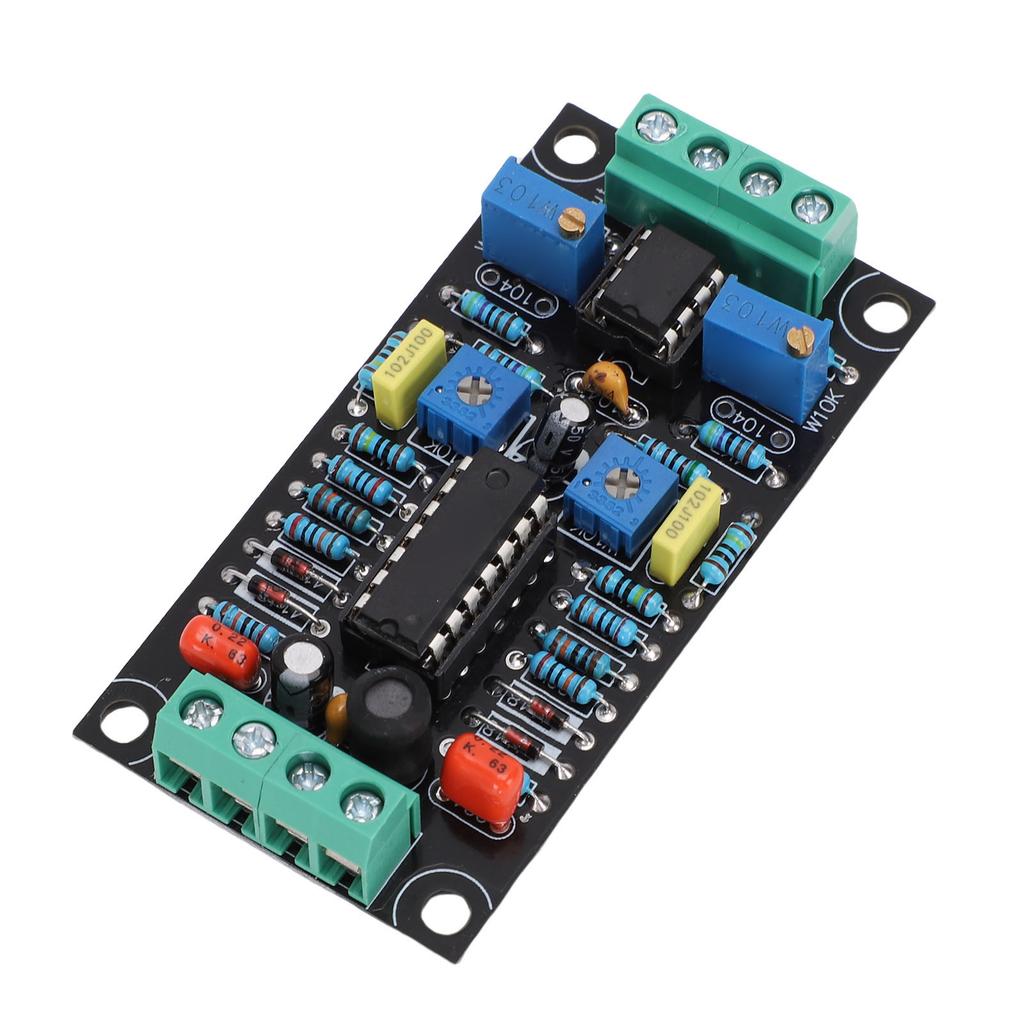

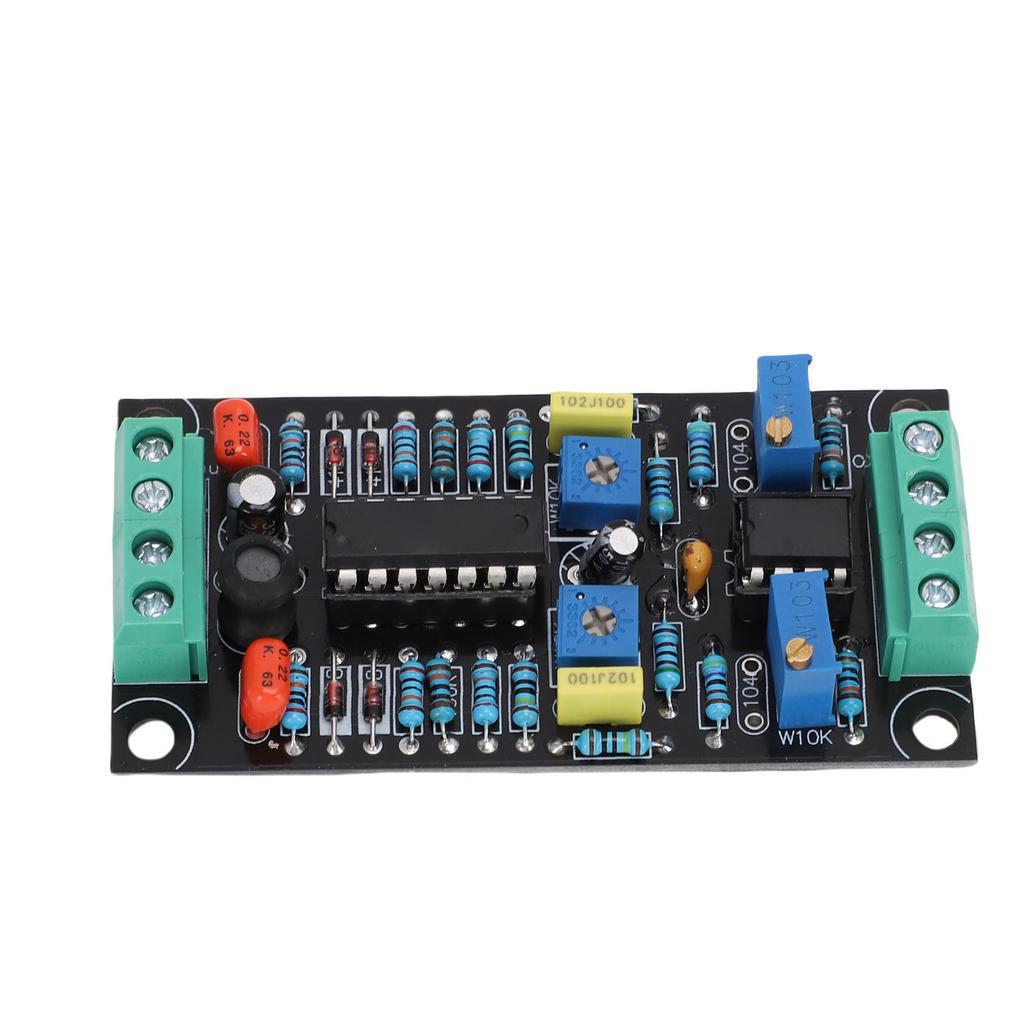

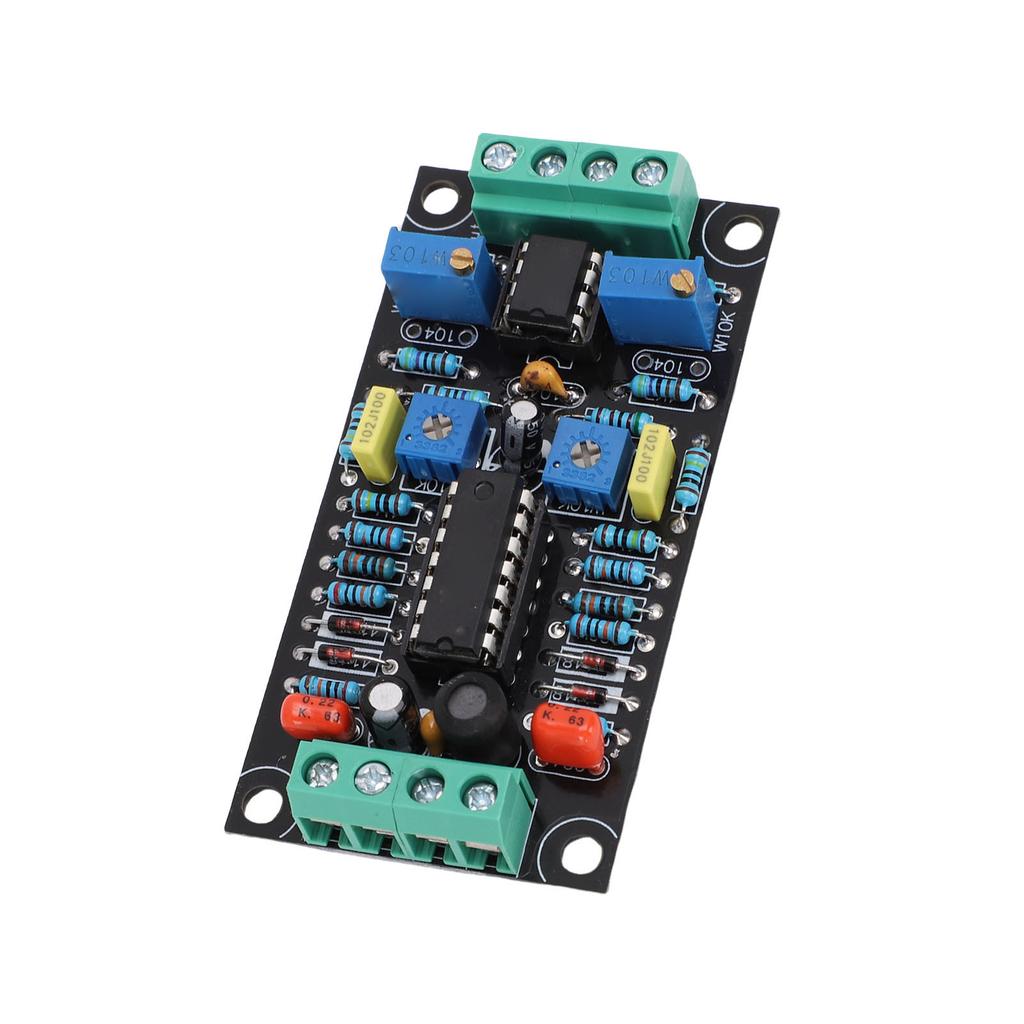

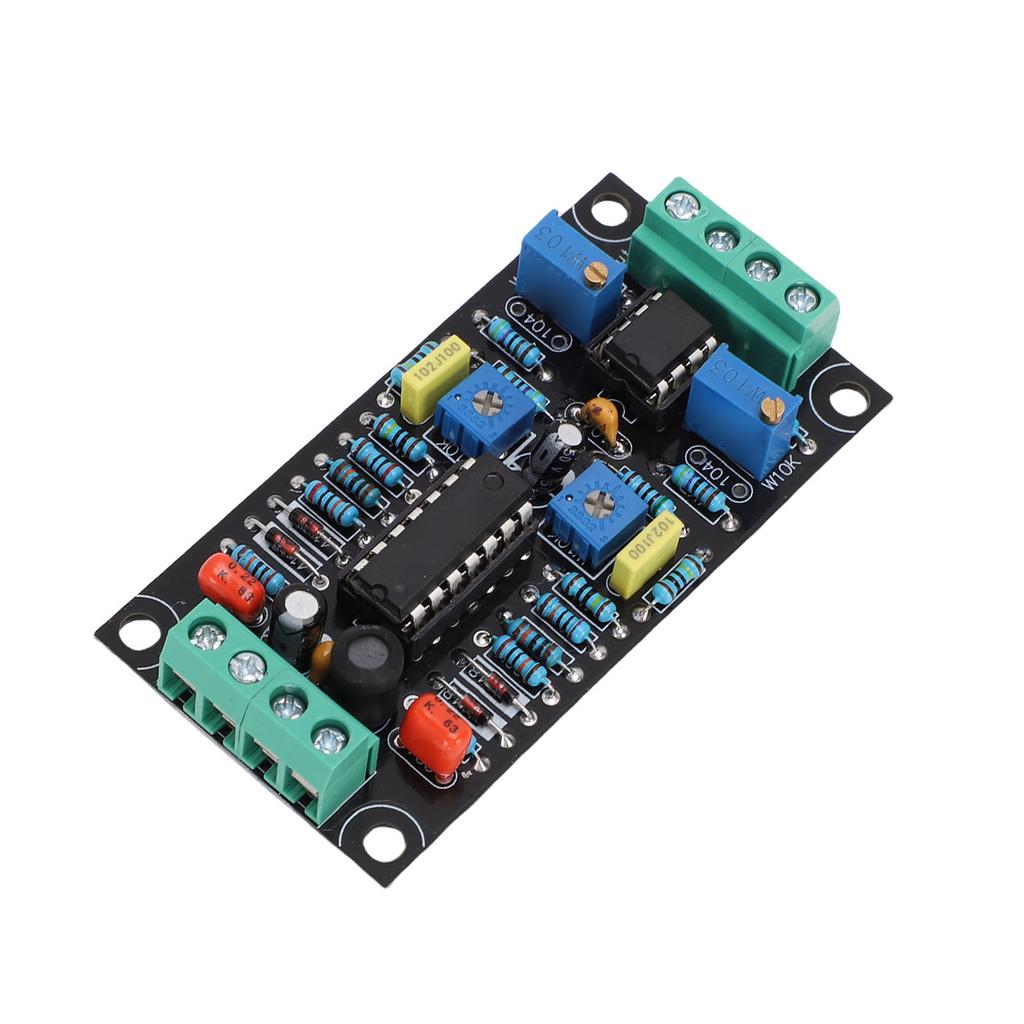

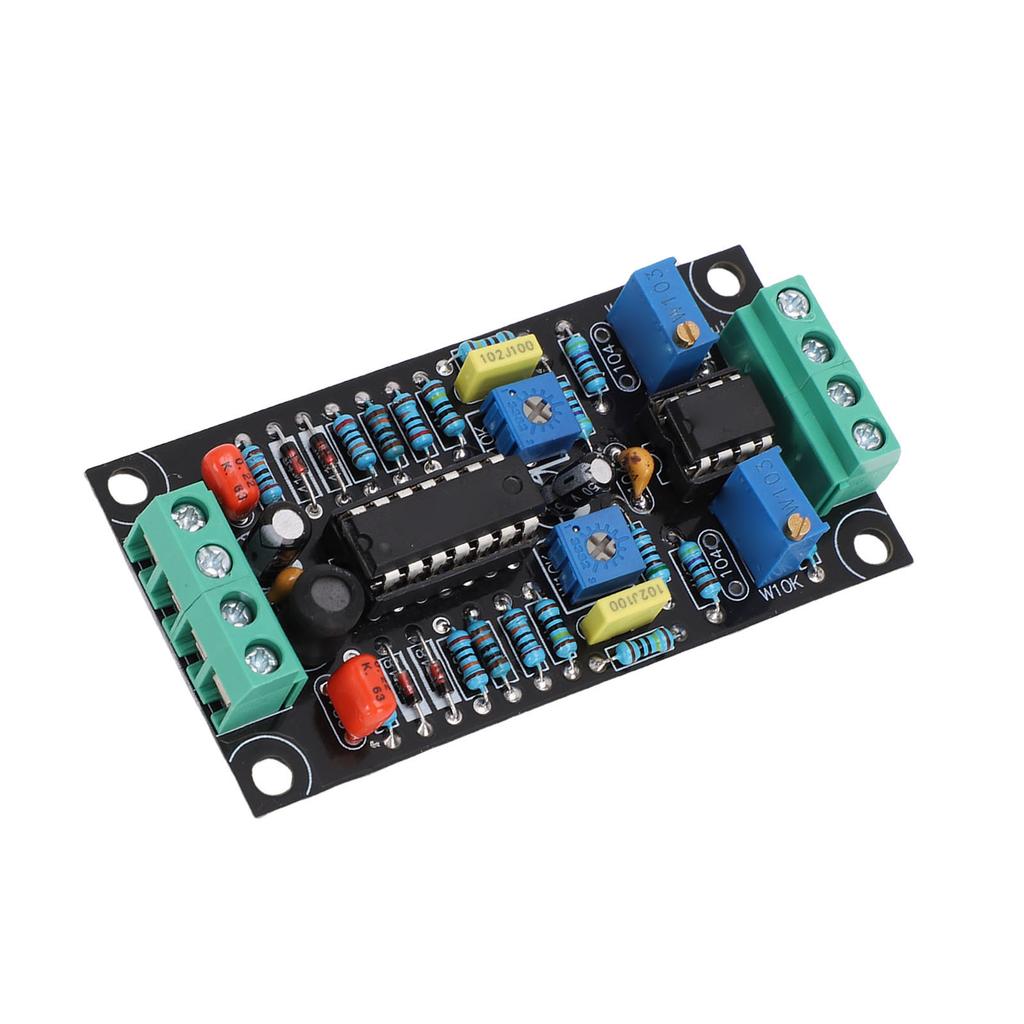

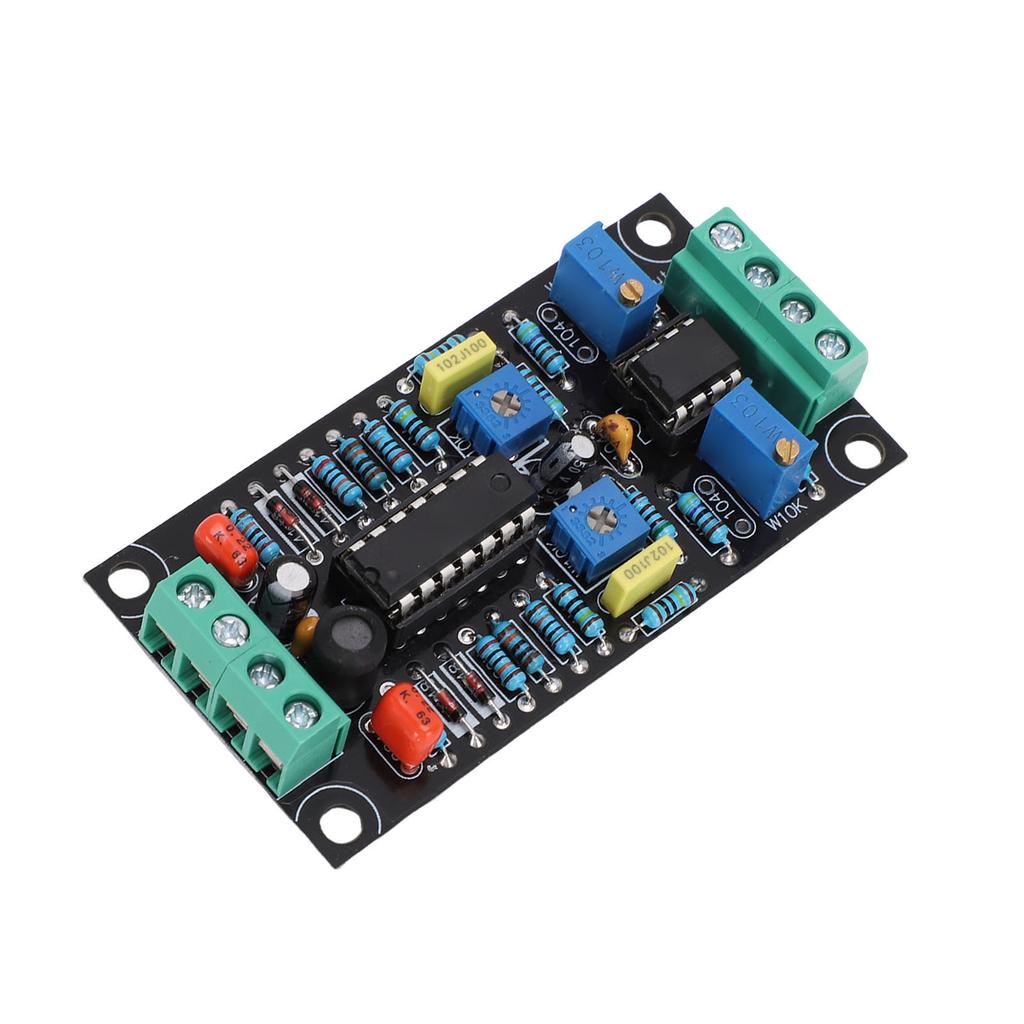

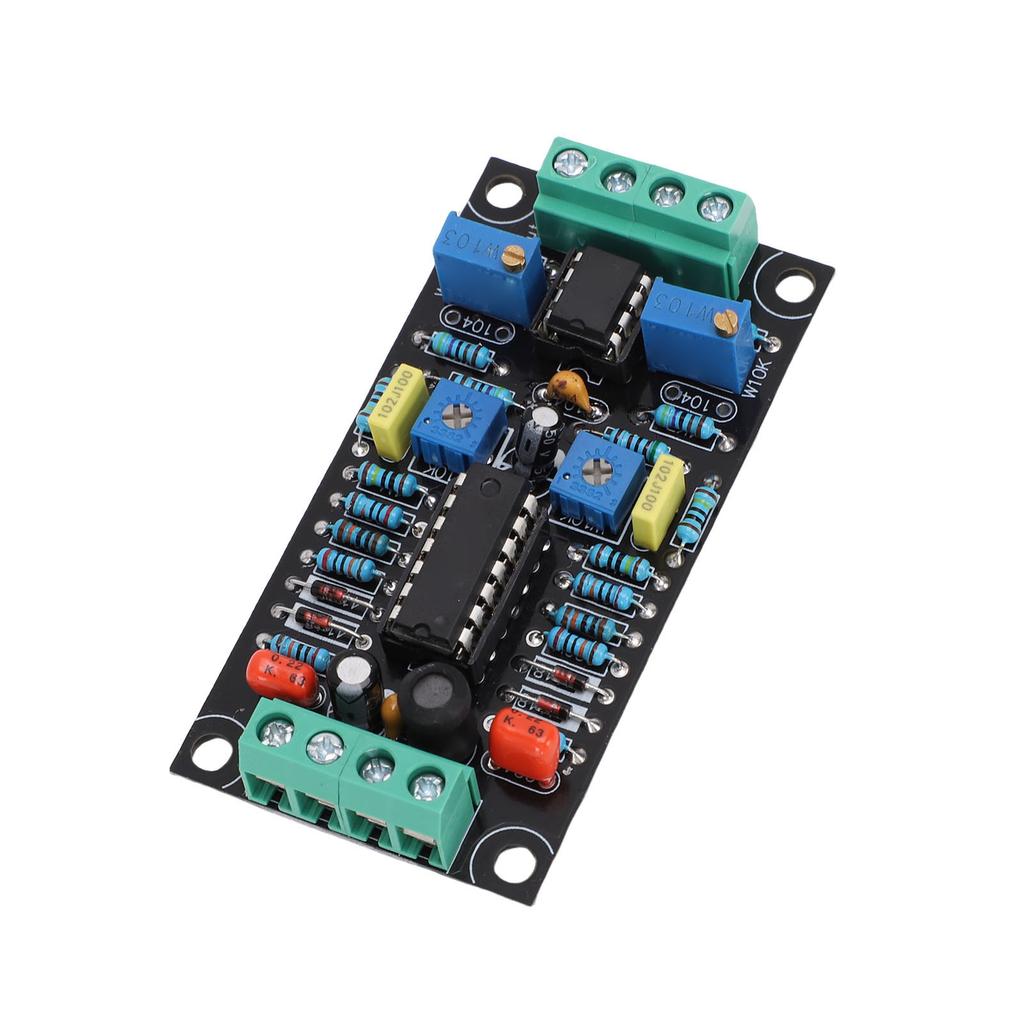

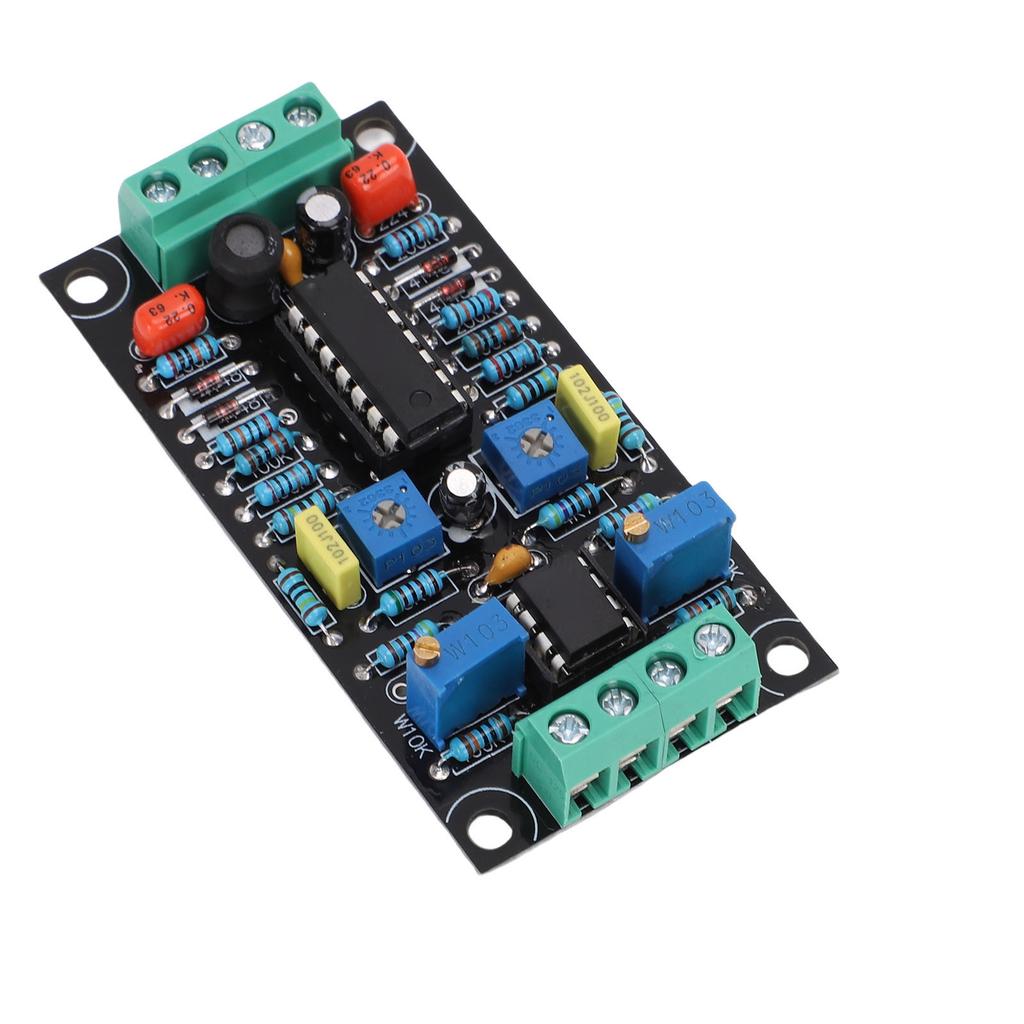

1. Плата драйвера измерителя VU: Эта плата драйвера индикатора уровня VU использует микросхемы LMC660 и LM358, обеспечивая надежную работу, и подходит для использования в качестве аудиоаксессуара.
2. Низкое энергопотребление: Плата драйвера VU-метра отличается низким энергопотреблением, потребляя менее 10 мА, что делает ее эффективным выбором для аудиоприложений.
3. Конструкция с полным диапазоном 500 мкА: Этот модуль драйвера VU-метра имеет конструкцию полного диапазона 500 мкА и совместим с большинством измерителей громкости, подходит для различных аудиосистем.
4. Двухканальный драйвер: Плата драйвера VU-метра имеет двухканальную конструкцию, позволяющую одной плате драйвера управлять измерителями громкости левого и правого каналов.
5. Простая операция: Эта плата драйвера индикатора уровня дБ может сократить время настройки, улучшить повторяемость, обеспечить простоту эксплуатации для любого.
Технические характеристики:
Тип объекта: Плата драйвера измерителя VU
Материал: печатная плата
Размер товара: приблизительно. 73.5x37.5мм 2.89x1.48дюйм
Размер установочного отверстия: приблизительно. 66x31мм 2.60x1.22дюйма
Описание функции:
1. Питание от одного источника питания.
2. Сократите время настройки, улучшите повторяемость, обеспечьте простоту эксплуатации для любого.
3. При использовании синусоидального сигнала 0 В СКЗ стрелочный индикатор показывает 1 дБ.
4. Обеспечивает разумную точность и повторяемость, позволяя одной печатной плате управлять индикатором громкости левого и правого каналов.
инструкции:
Как отрегулировать VU-метр:
1. Отрегулируйте только VU-метр. Механический возврат стрелки к 0
Не только стрелочный индикатор уровня, но и все стрелочные амперметры, вольтметры и ваттметры имеют винт регулировки нуля.. Это можно отрегулировать шлицевой отверткой. Для регулировки отсоедините измеритель от любого оборудования, расположите его горизонтально и поверните этот винт для установки на 0.. В сухой среде с низкой влажностью статическое электричество может создавать силу между стрелкой прибора и прозрачным пластиком, препятствующую установке на 0.. В этой ситуации протрите пластик разбавленной мыльной водой, чтобы устранить статическое электричество.
Возврат к 0 Регулировка:
1. Подключите VU-метр к соответствующим клеммам на печатной плате, обеспечьте соответствующее питание постоянного тока для схемы управления VU-метром, выходное напряжение от 7 В до 12 В.
2. Подключите вход предусилителя, компьютера или другого оборудования. Выполните эту операцию без вывода аудиосигнала или в беззвучном режиме.
3. Если стрелка индикатора уровня звука отклоняется в положительном направлении, отрегулируйте VR3 (VR4) до 0.
Регулировка чувствительности:
1. Подключитесь к компьютеру, ноутбуку, планшету или смартфону для настройки
Выберите подходящее программное обеспечение для генератора сигналов, запустите его, выведите сигнал синусоидальной формы, 1 кГц и 0 дБ. Программное обеспечение для генерации тестовых сигналов для WaveGene особенно удобно для настройки на ПК с Windows.. На этом этапе отрегулируйте VR1 (ВР2) установить смещение VU-метра на 0 VU.
Эта схема не полностью соответствует стандартам ANSI C16.5 1942 или BS6840, поэтому нет необходимости строго следовать этим шагам.. Вы можете настроить схему в соответствии с музыкой, которую слушаете.. Предложите установить для WaveGene 0 дБ, а стрелку измерителя на +3.
2. Используйте CD-плеер, кассетный плеер или цифровой плеер для регулировки
Если у вас есть тестовый аудиодиск, пожалуйста, используйте тот же метод, что и при настройке с помощью компьютера, используя синусоидальный сигнал, 1 кГц и 0 дБ.. Кассетные плееры должны использовать специально записанные аудио тестовые кассеты, а цифровые плееры должны воспроизводить соответствующие тестовые аудиофайлы, такие как файлы MP3 или WAV. По крайней мере используйте фиксированный аудиосигнал. Подайте входные сигналы по левому и правому каналам раздельно, отрегулируйте потенциометры VR1 и VR2, чтобы показания левого и правого индикаторов совпадали.
3. Используйте генератор сигналов для регулировки:
Выберите синусоидальный выход с частотой 1 кГц и выходным напряжением 1 В. Подключите его к входу платы драйвера, отрегулируйте потенциометры VR1 и VR2, пока стрелка не окажется на +3.
.
Список пакетов:
1 х VU измеритель плата драйвера
