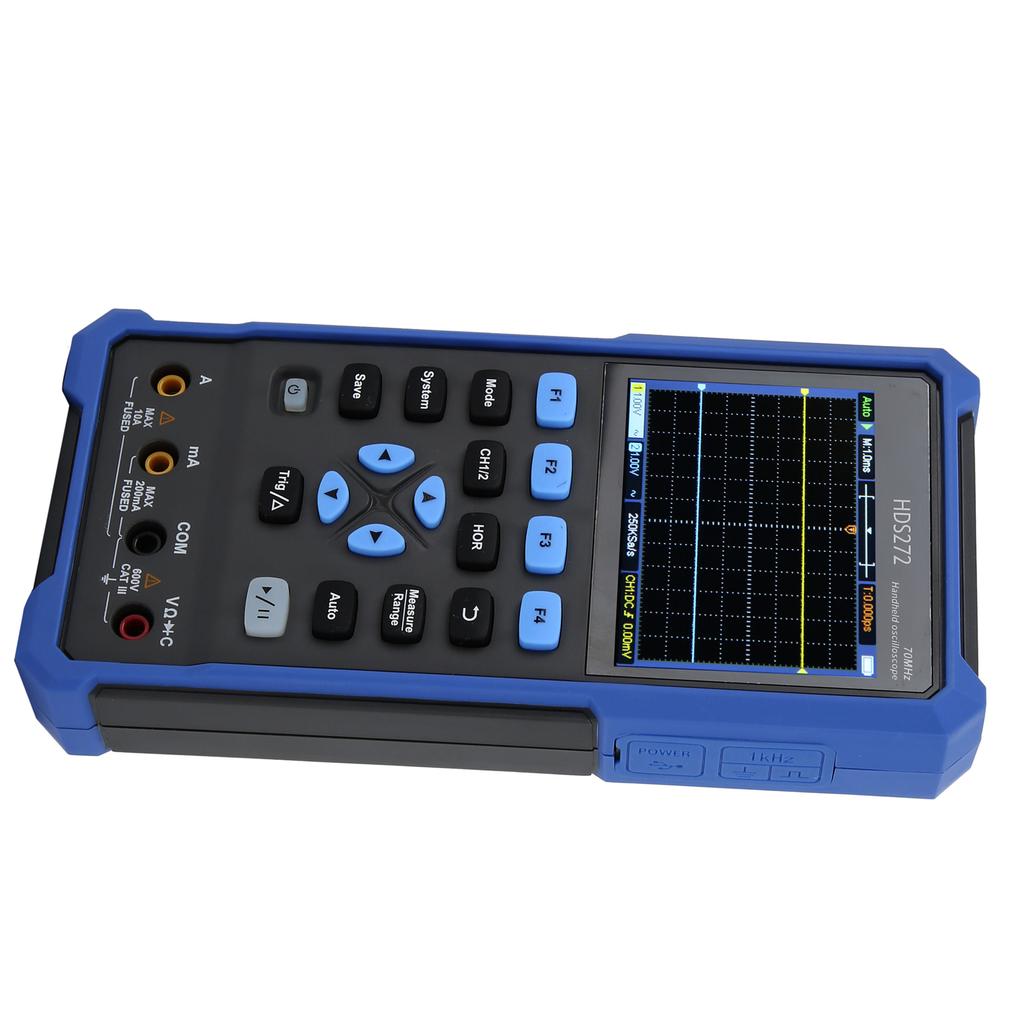

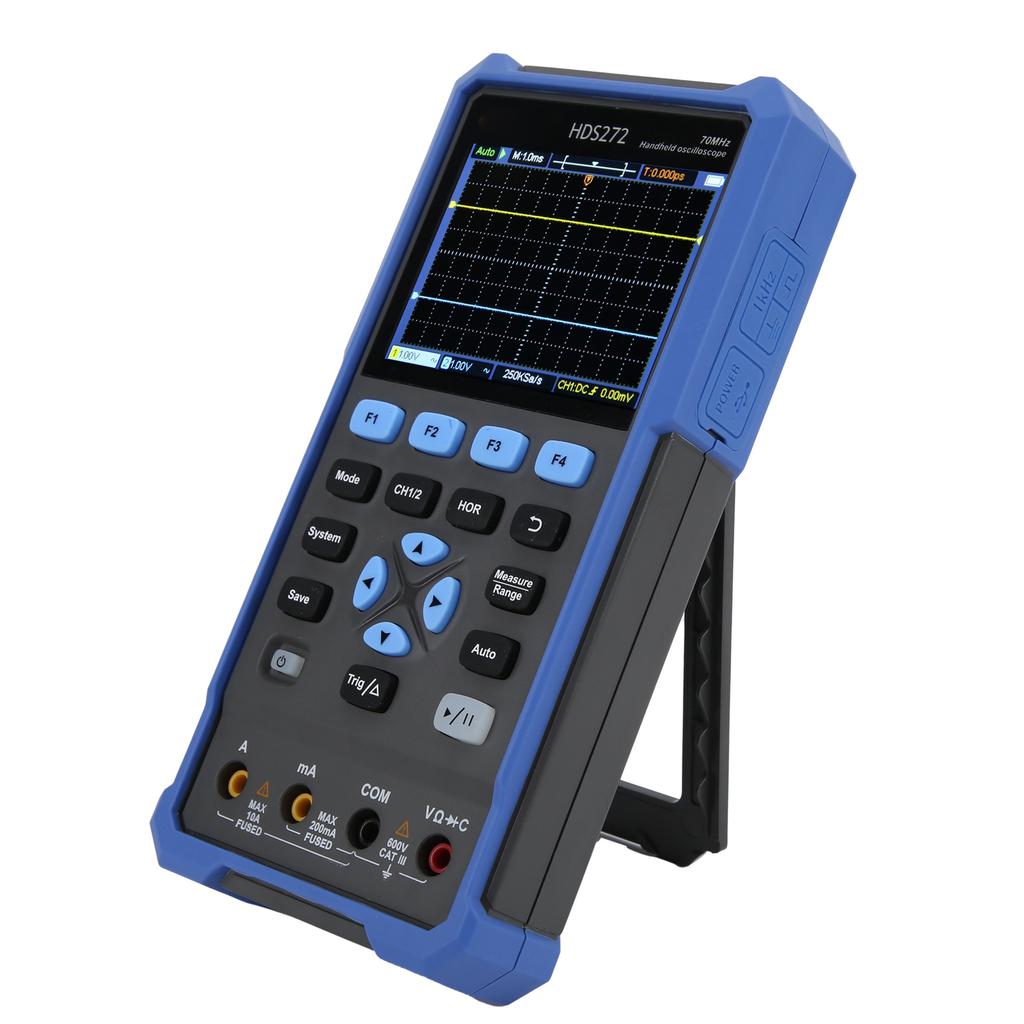

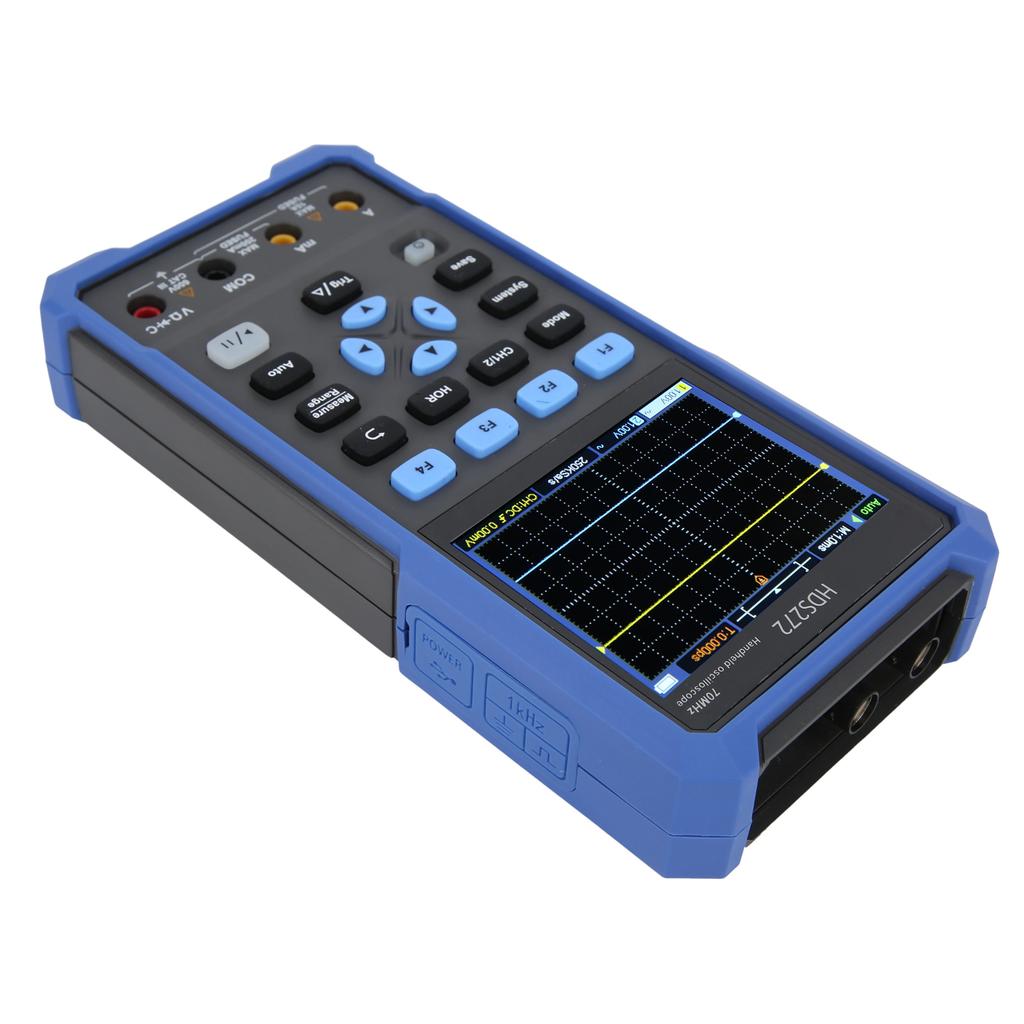

HDS272 Ручной осциллограф-мультиметр-тестер с 3,5-дюймовым ЖК-дисплеем, полоса пропускания 70 МГц

Характерная черта: 1. Осциллограф + мультиметр 2 в 1, подходит для измерения параметров электрического сигнала. 2. Стандартный интерфейс USB TYPE‑C, поддерживает зарядку от внешнего аккумулятора и связь с хост-компьютером. 3. С 3,5-дюймовым ЖК-дисплеем легко отображать результаты измерений, стабильно и надежно. 4. Полоса пропускания 70 МГц, частота дискретизации 250 Мвыб/с, глубина памяти 8 К, частота обновления формы сигнала 10000 осц/с. 5. Маленький по размеру, удобный для переноски, поддерживает автоматическое измерение и широко используется при тестировании функций схем. Технические характеристики: Тип объекта: Осциллограф Мультиметр Материал: ABS модель: HDS272 аккумулятор: Полимеризуемый литиевый аккумулятор 18650S22x2 4400 мАч (Встроенный аккумулятор) Адаптер питания: AC100 240В Цель: Измерение параметров электрического сигнала модель HDS272 Пропускная способность 70МГц Проход Двойной канал Частота дискретизации в реальном времени 250 Мвыб/с (один канал), 125 Мвыб/с (двойной канал) Режим выборки Нормальная пиковая выборка Глубина хранения 8K Показывать 3,5-дюймовый ЖК-дисплей Частота обновления формы волны 10000wfrms s Входная муфта постоянный ток, переменный ток, земля Входное сопротивление 1 МОм + 2 процента , параллельно с 16 пФ+ 10 пФ Коэффициент затухания зонда 1X, 10X, 100X, 1000X Максимальное входное напряжение 400В (Пиковое значение постоянного тока + переменного тока, входное сопротивление 1 МОм) (10:Затухание 1 зонда) Ограничение пропускной способности 20МГц Диапазон временной базы 5 нс делить 500 с делить, шаг по системе 1 2 5 Вертикальная чувствительность 10 мВ/дел 10 В/дел Вертикальное разрешение 8бит Низкочастотная характеристика ( 3db)

менее 10 Гц при BNC Время нарастания (Типичный на BNC)

менее 5 нс Тип триггера Краевой триггер Метод триггера Автоматический, нормальный, одноместный Уровень триггера + 4 деления от центра дисплея Автоматическое измерение Частота, период, амплитуда, максимум, минимум, среднее, пик-пик, Измерение курсора Разница напряжений между курсорами (△В), разница во времени между курсорами (△Т) Интерфейс связи USB ТИП С Цифровой дисплей 4½ (Максимальный дисплей 20000) Измерение Напряжение, ток, сопротивление, емкость, диод, вкл выкл Входное сопротивление 10M Ом Диод 0 2В Имя функции Диапазон точность Напряжение постоянного тока 200.00мВ + (0,5 процента + 5 разрядов) 2.0000В 20.000В 200.00В + (0,3 процента +3 разряда) 1000,0 В + (0,5 процента + 2 разряда) Напряжение переменного тока 200.00мВ 2.0000В 20.000В 200.00В + (0,8 процента +5 разрядов) 750.00В + (1процент +5значный) Постоянный ток 20.000мА 200.00мА + (1процент +5значный) 10.000А + (2,5 процента +2 цифры) Переменный ток 20.000мА 200.00мА + (1процент +5значный) 10.000А + (2,8 процента +5 знаков) сопротивление ( ом ) 200.00 Ом 2.0000 кОм 20.000 кОм 200.00 кОм 2.0000 МОм + (0,8 процента +3 знака) 20.000 МОм + (1процент +3цифры) 100,00 МОм + (3 процента +3 цифры) Емкость (F) 20.000нФ 200.00нФ 2.0000микрофарад 20.000микрофарад 200.00микрофарад 2.0000мФ + (3,0 процента +10 разрядов) Частотный отклик (Гц) (40 1000) Гц Частота выходного сигнала Синусоидальные волны 0.1 Гц 25 МГц Прямоугольные волны 0.1 Гц 5 МГц Пилообразные волны 0.1 Гц 1 МГц Произвольные волны 0.1 Гц 5 МГц Частота выборки 125 мс с Количество каналов2 Выходная амплитуда 20мВпп 5Впп (высокая прочность), 10 мВ пик-пик 2,5 В пик-пик (50 Ом ) Длина волн 8K Вертикальное разрешение 14бит Выходное сопротивление 50 Ом . Список пакетов: 1 x Ручной осциллограф1 x BNC к зажиму1 x USB TYPE C кабель для передачи данных1 x Адаптер2 x Тест 1 x Ручка-пробник1 x Чехол для переноски1 x Калибровочная ручка4 x Пластиковое кольцо1 x Пластиковая крышка1 x Зажим2 x Руководство
