Характеристики:

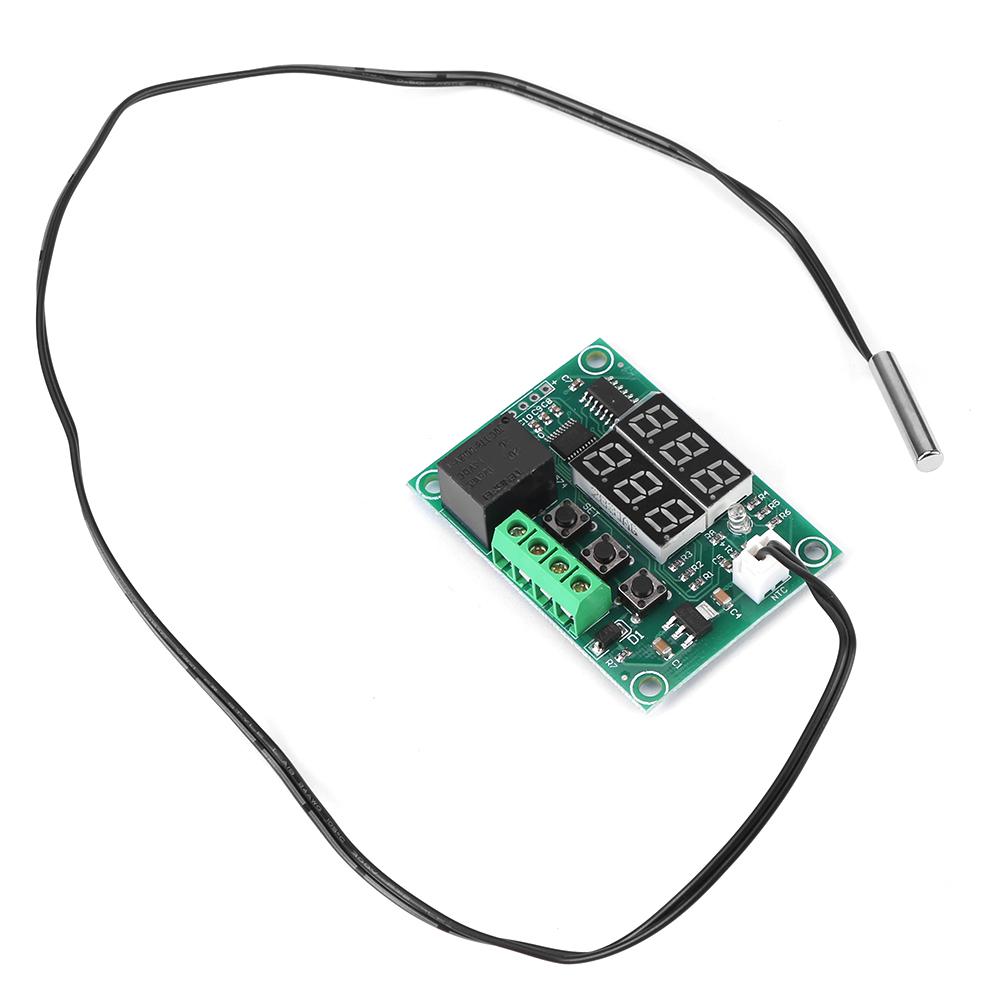

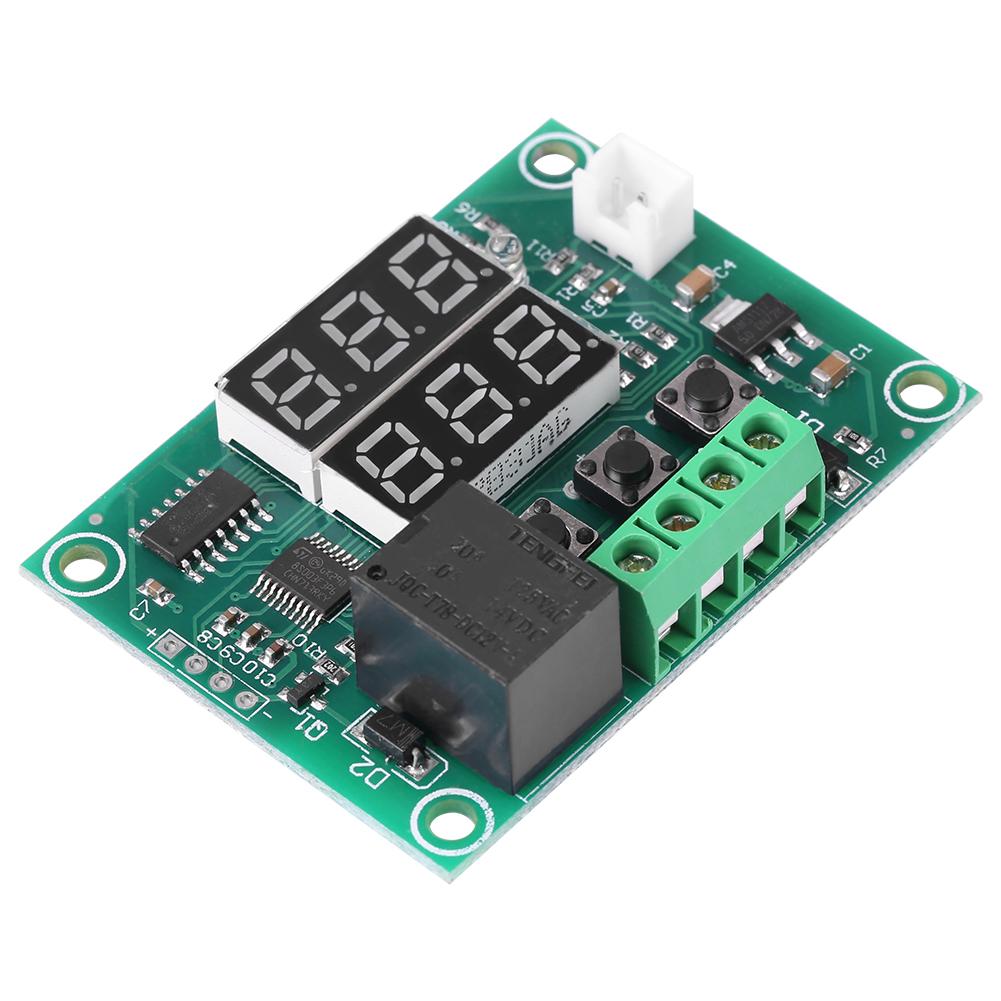

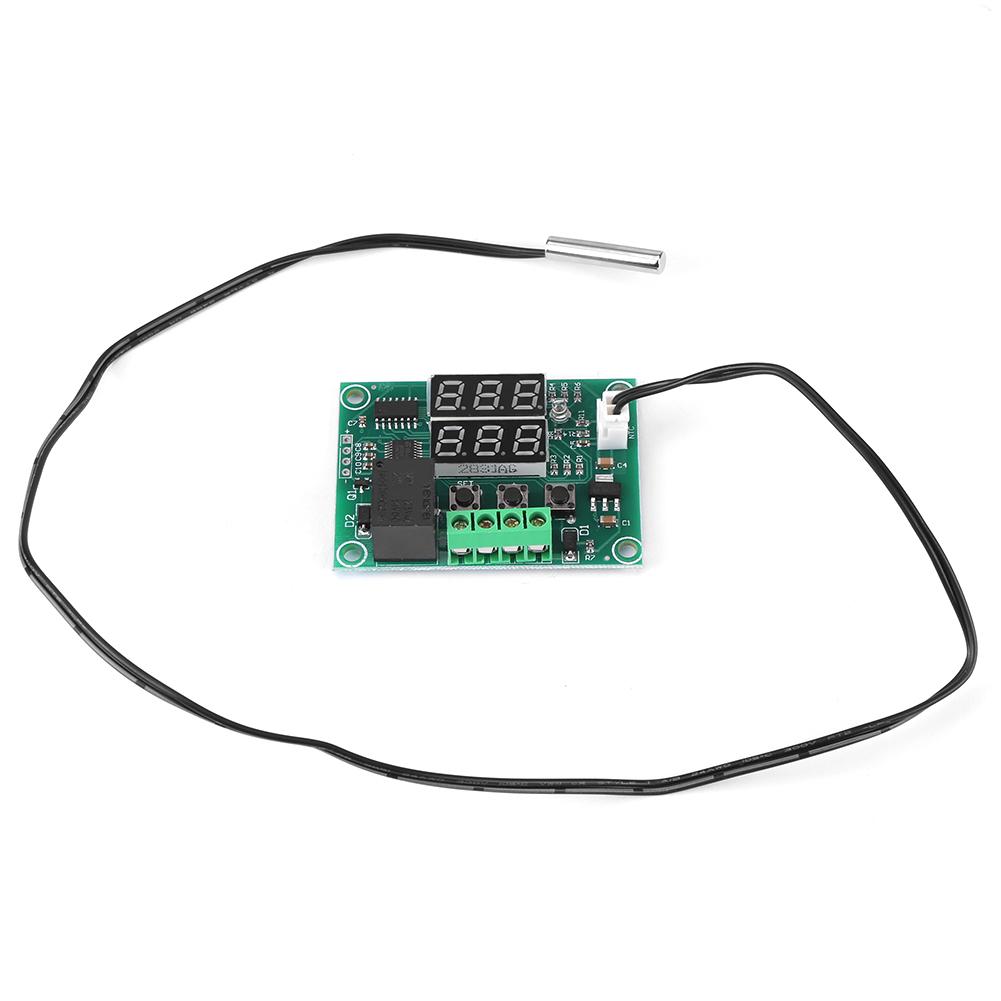

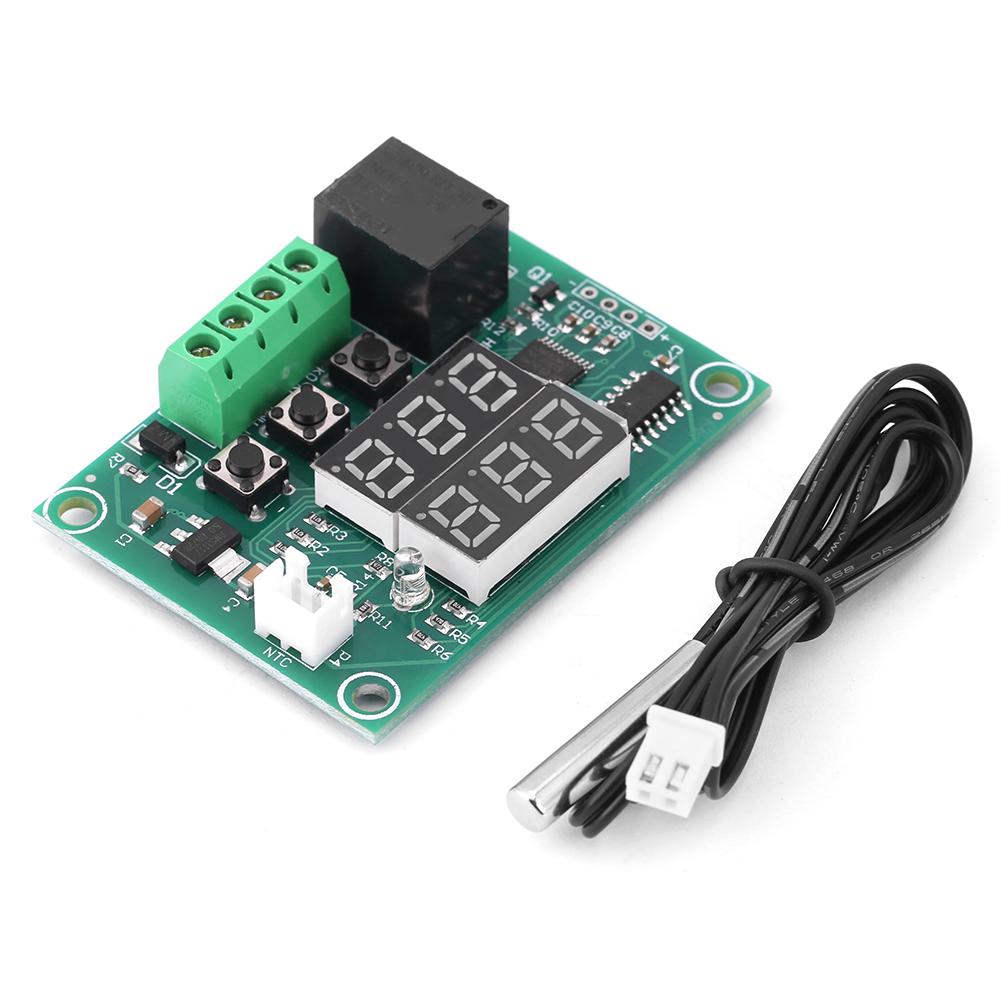

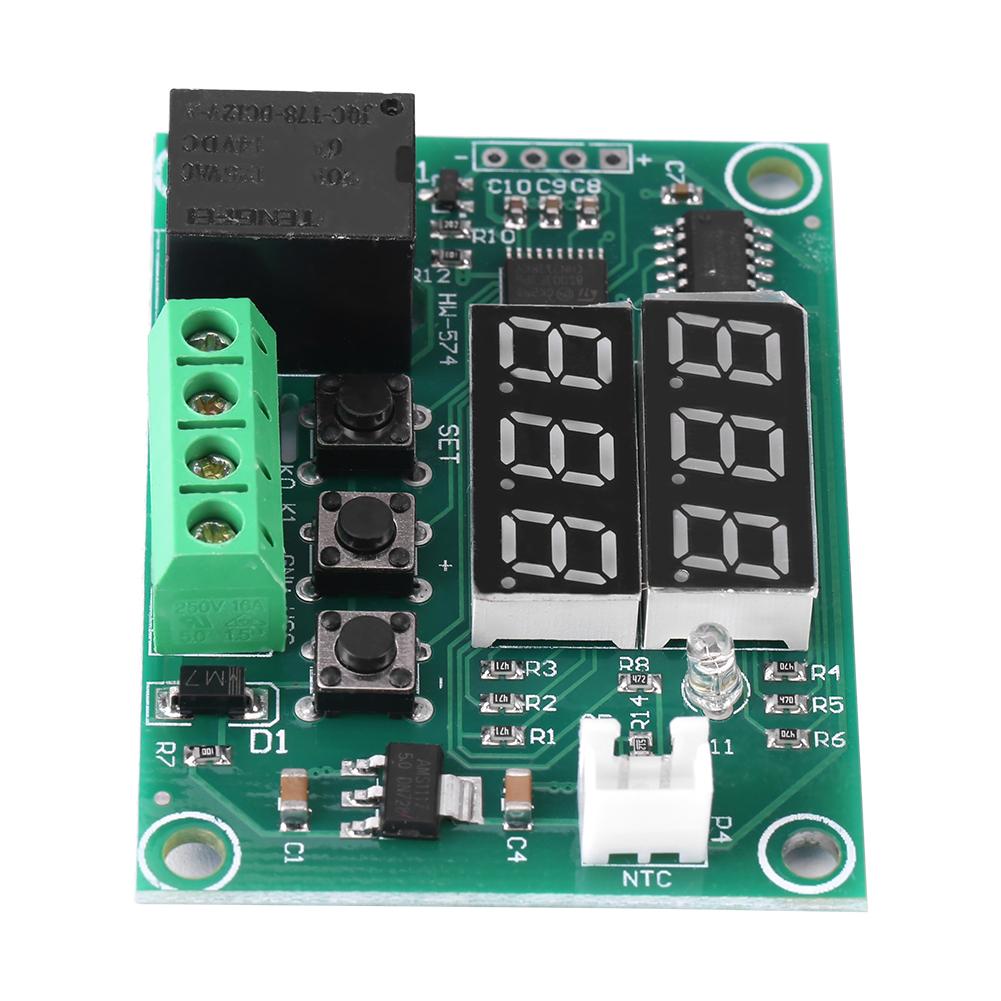

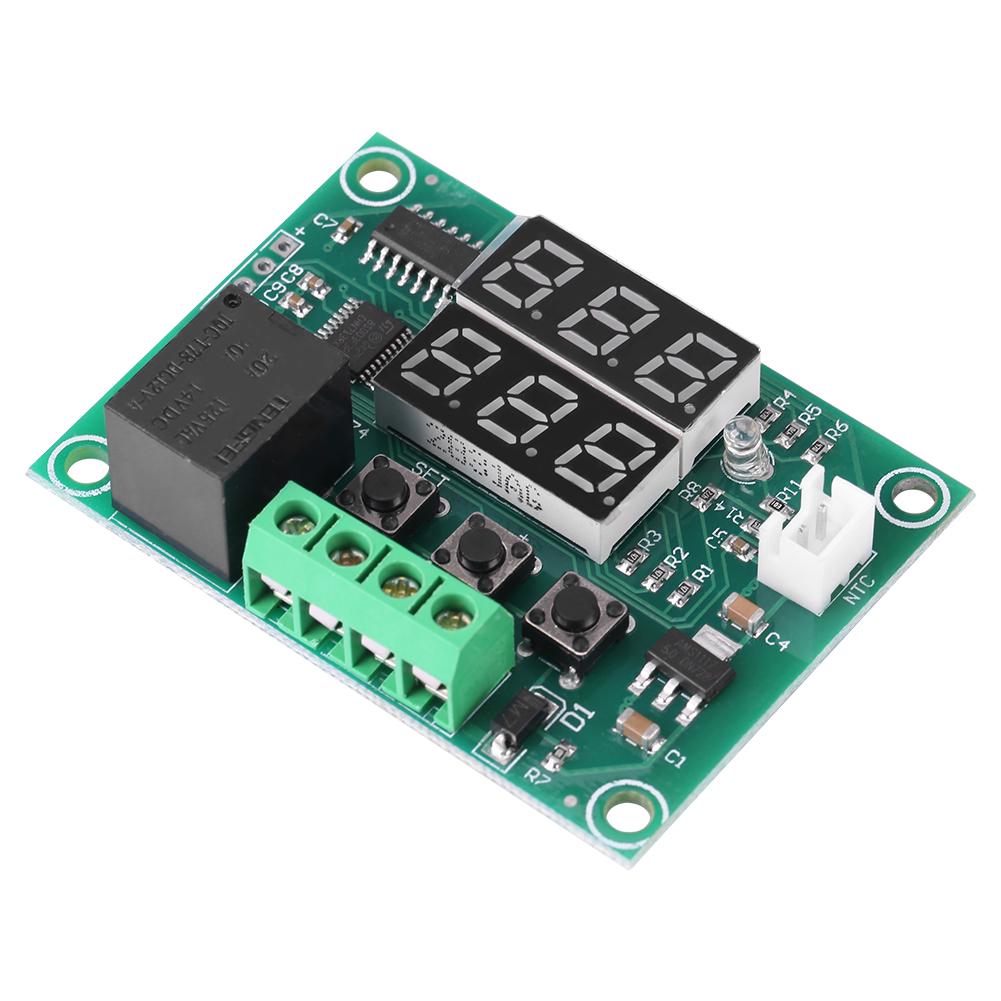

Этот терморегулятор оснащен двухцветным светодиодным дисплеем и имеет высокую точность 0,1 градуса Цельсия. .
Он поддерживает коррекцию температуры, температурную сигнализацию и функцию замедленного запуска.
Разработан с винтовыми клеммами для удобной и легкой проводки.

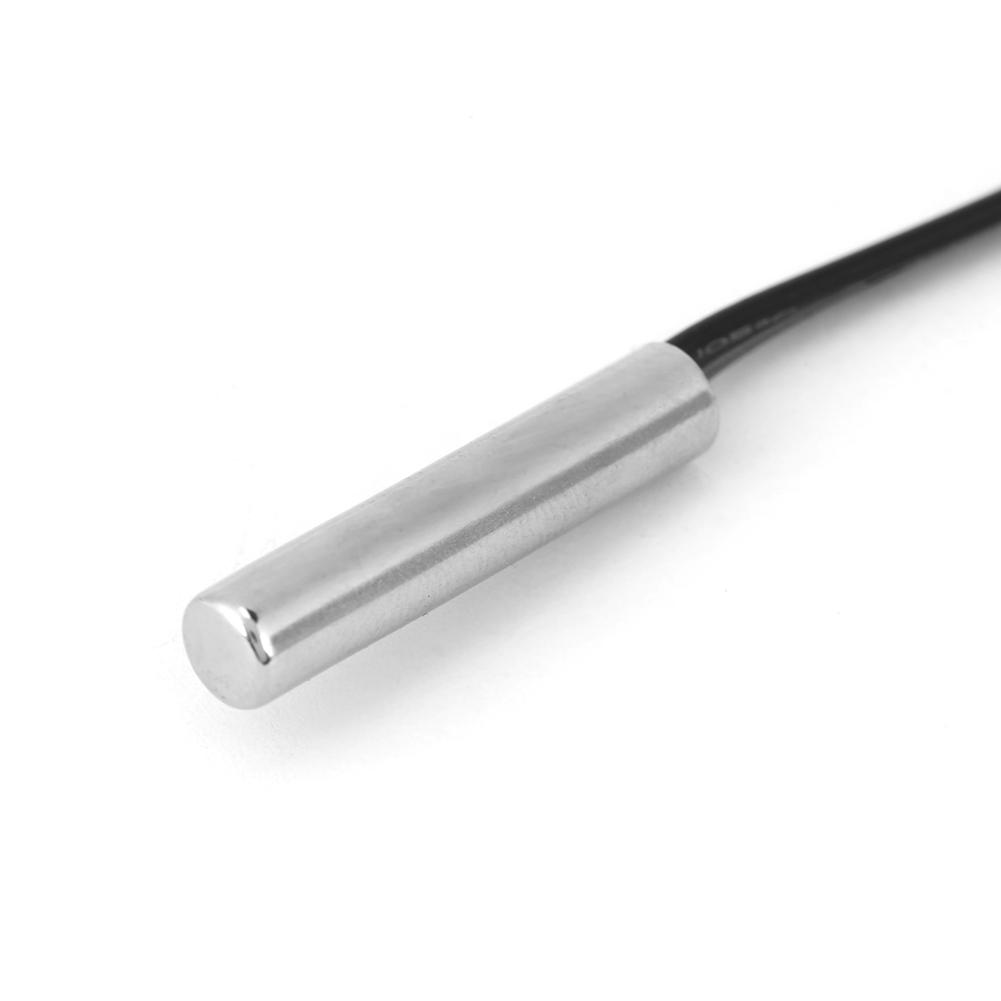

Водонепроницаемый зонд обладает более высокой чувствительностью, герметизирован силиконом,
более подходит для обнаружения температуры жидкости, безопасен и долговечен.
Широко используется для контроля температуры в шкафах, промышленном оборудовании, овощных и цветочных теплицах и т. Д.
Характеристики:
Диапазон управления
50 градусов Цельсия 110 градусов Цельсия
Точность управления
0.1 по Цельсию
Вход датчика
Водонепроницаемый датчик NTC10K L=0. 5M
Температурная сигнализация
49 градусов Цельсия 110 градусов Цельсия
Входное напряжение
DC12V
Тип выхода
Выход реле макс. 10А
Возвращаться
Разностное множество
0.1 30 градусов Цельсия
Задержка запуска
0 10минут
Коррекция температуры
10 градусов Цельсия +10 градусов Цельсия
Красный дисплей
Измеренная температура
Зеленый дисплей
Установка температуры
Инструкция:

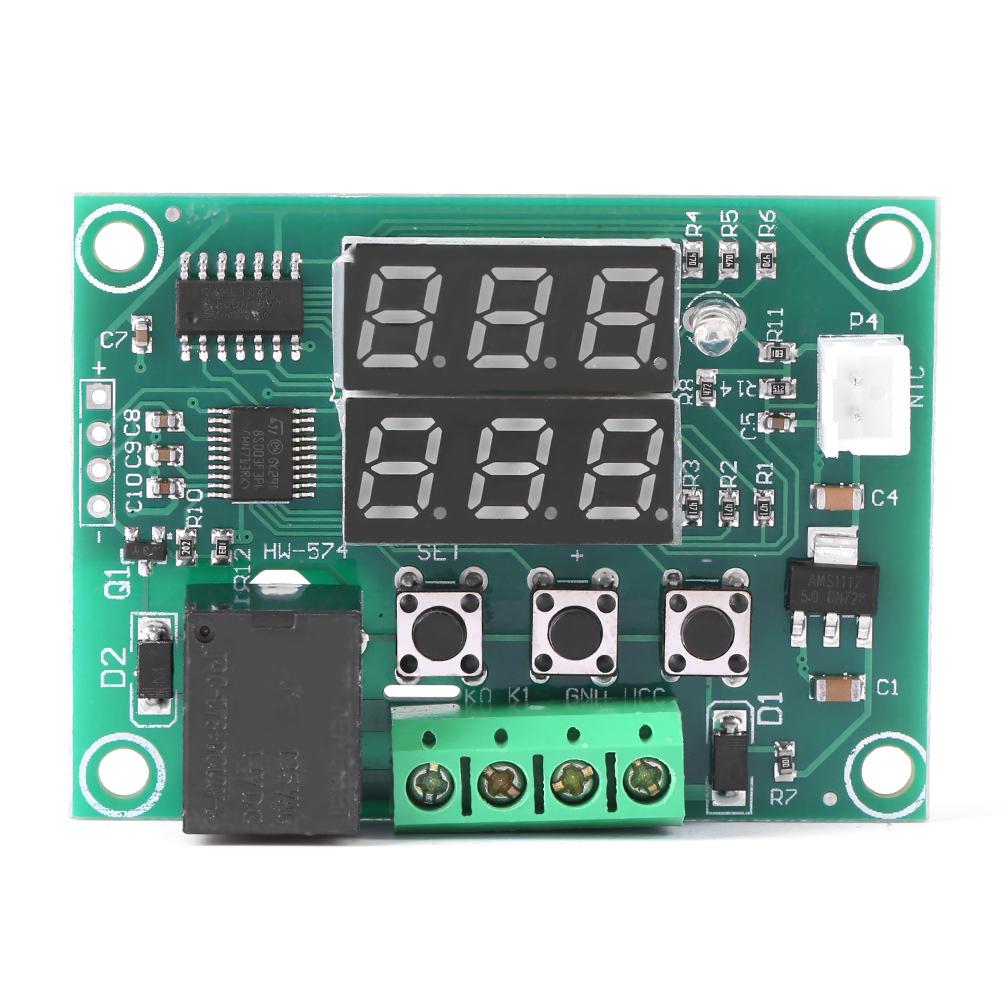

K0 K1 терминал:
Тип выхода термостата - релейный выход, K0 и K1 эквивалентны переключателю реле расширения; Источник питания 12 В питает термостат, датчик определяет температуру, внутренняя программа контроля температуры, управляя выходом реле и нагрузкой (если нагрузка питается от источника питания переменного тока, безопаснее подключить K0 и K1 к проводу под напряжением)
код
функция
Диапазон настройки
По умолчанию
Р0
Режим контроля температуры
ЧАС(горячий) С(холодно)
С
P1
Настройка разницы возвратов
0.1 30 градусов Цельсия
2 по Цельсию
P2
Коррекция температуры
10 10 градусов Цельсия
0 по Цельсию
П3
Задержка запуска
0 10 (мин.)
0
П4
Температурная сигнализация
49 110 градусов Цельсия
110 по Цельсию
НАБОР Кнопка: Переключатель установки
+ Кнопка: Повышение температуры
Кнопка: Снижение температуры
Восстановление заводских настроек: Включите питание, нажмите и удерживайте кнопки + и вместе примерно 3 секунды.
P0 Режим температурного контроля:
Этот параметр необходимо задать в первый раз с помощью контроллера. Если используется для отопления, установите его как H; если используется для охлаждения, установите его как C.
P1 Возврата разница:
Нажмите и удерживайте кнопку SET, чтобы ввести внутреннюю настройку, выберите настройку P1, нажмите кнопку SET еще раз, чтобы установить возвращаемое разностное значение. (Возвращаемое разное значение — это значение, которое контроллер перезапускает после достижения заданной температуры и остановки. Например, если мы используем режим обогрева, контроллер останавливается при 40 градусах Цельсия и перезапускается при 35 градусах Цельсия, значение гистерезиса равно 5)
P2 Коррекция температуры:
Эта функция используется для температурной коррекции, если есть отклонение между измеренной температурой и реальной температурой. Температура с коррекцией = Измеренная температура + Значение коррекции.
Например, если измеренная температура составляет 25,6 градуса, а фактическая температура 25,8 градуса, установите P4 как 0,2, то окончательная температура составляет 25,6 и 0,2 и 25,8 градуса
P3 Задержки начало:
Эта функция обычно используется для охлаждения компрессоров. Если контроллер используется в морозильных камерах холодильников, это значение необходимо установить. В зависимости от обратного давления компрессора это значение может быть установлено между 3 и 6 минутами. Если вы не используете его для управления компрессором или вам не нужна функция задержки, вы можете игнорировать это.
P4 Температурная сигнализация:
Установите значение сигнализации температуры. Когда фактическая температура превысит это значение, дисплей начнет мигать, сигнализируя об этом.
Пример настройки режима нагрева:
Управлять электрообогревательным оборудованием, чтобы прекратить обогрев при 35 градусах Цельсия и возобновить, когда температура опустится до 30 градусов Цельсия. ;
1, нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти во внутреннюю настройку, установите P0 как H.
2. Нажмите и удерживайте кнопку SET, чтобы вернуться к отображению температуры в реальном времени, снова нажмите кнопку SET, и зеленый дисплей замигает, затем установите значение 35 градусов Цельсия.
3. Значение по умолчанию для разницы возврата равно 2. Его необходимо установить на 5, если вы хотите перезапустить при 30 градусах Цельсия. . Нажмите и удерживайте кнопку SET, чтобы ввести внутреннюю настройку, выберите P1, измените значение P1 на 5.
Пример настройки режима охлаждения:
Управлять кондиционером для прекращения охлаждения при 23 градусах Цельсия и возобновления при повышении температуры до 27 градусов Цельсия. ;
1. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти во внутренние настройки, установите P0 как C.
2. Нажмите и удерживайте кнопку SET, чтобы вернуться к отображению температуры в реальном времени, снова нажмите кнопку SET, и зеленый дисплей замигает, затем установите значение 23 градуса Цельсия.
3. Значение по умолчанию для разницы возврата составляет 2. Его необходимо установить на 4, если вы хотите перезапустить при 27 градусах Цельсия.
Нажмите и удерживайте кнопку SET, чтобы войти во внутренние настройки, выберите P1, измените значение P1 на 4.
В коплект входит:
1 x контроллер температуры
