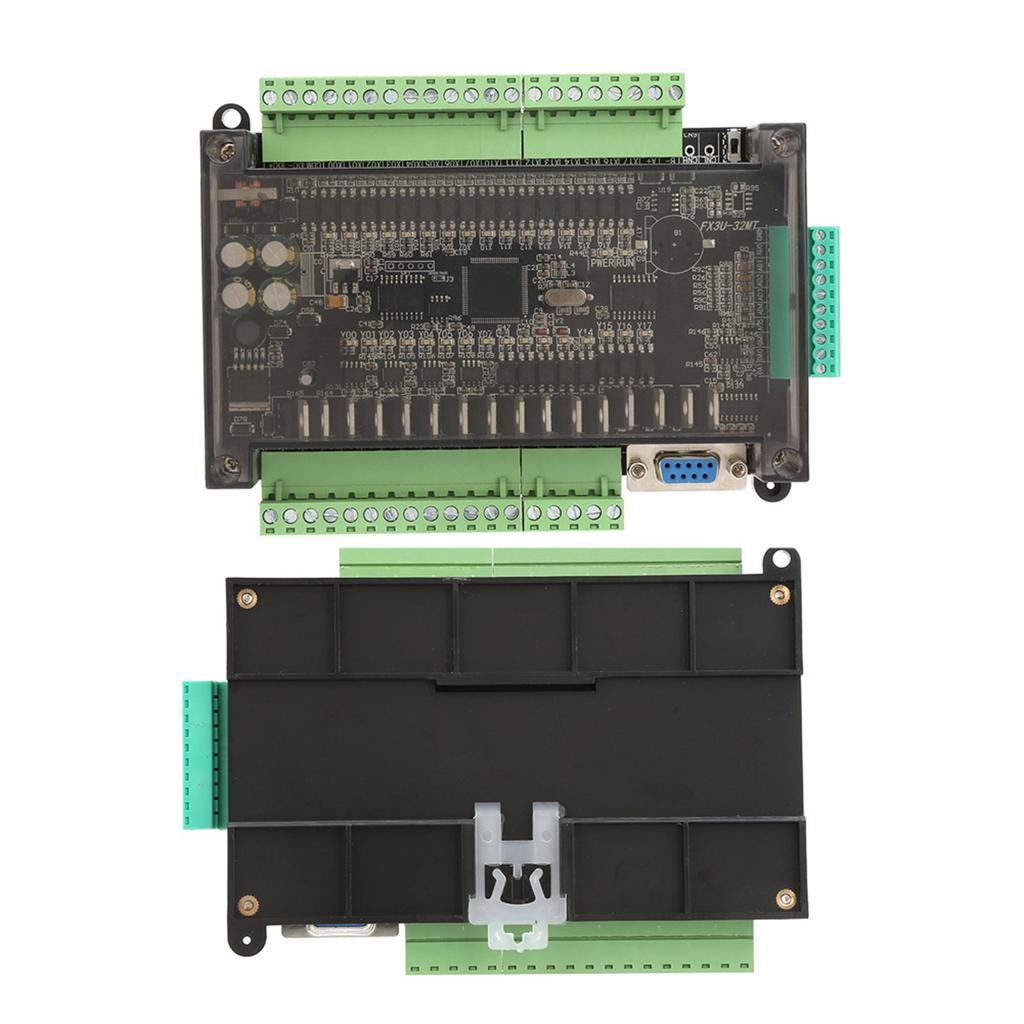

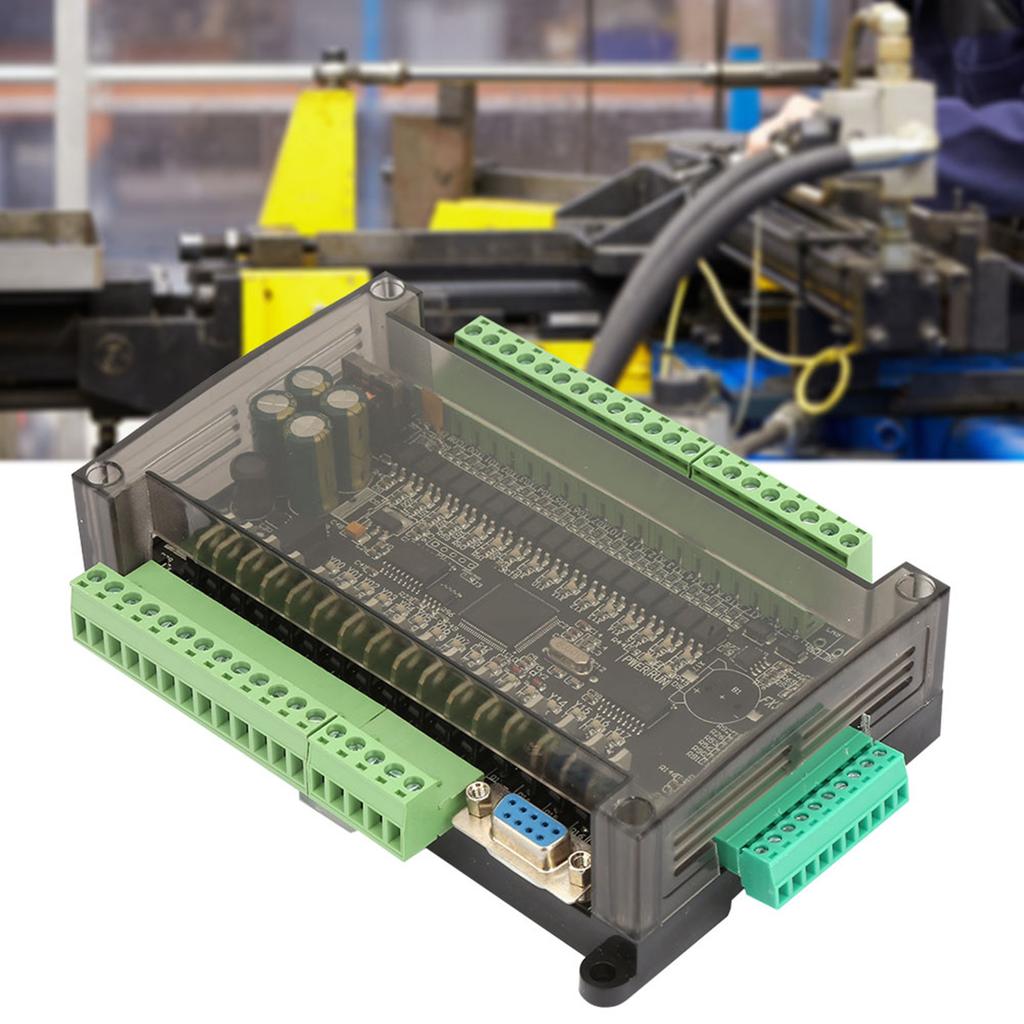

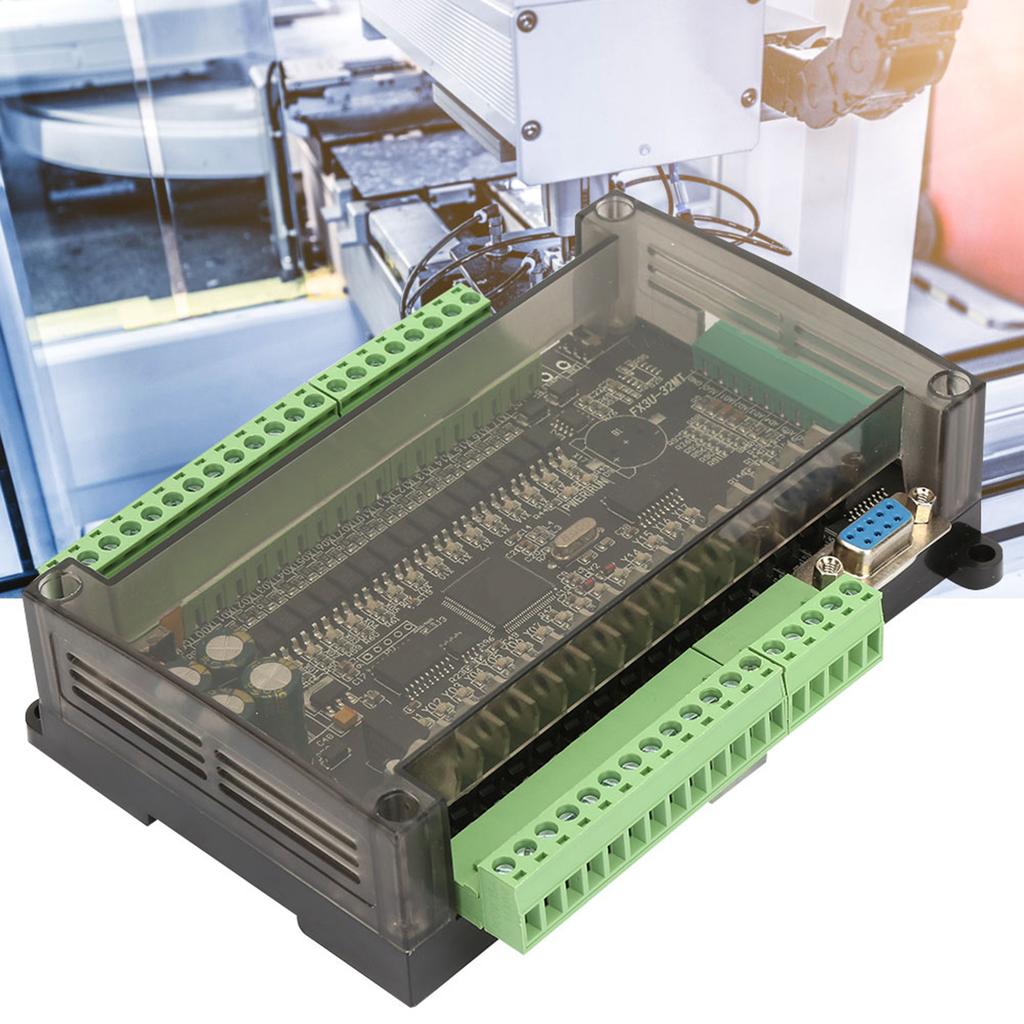

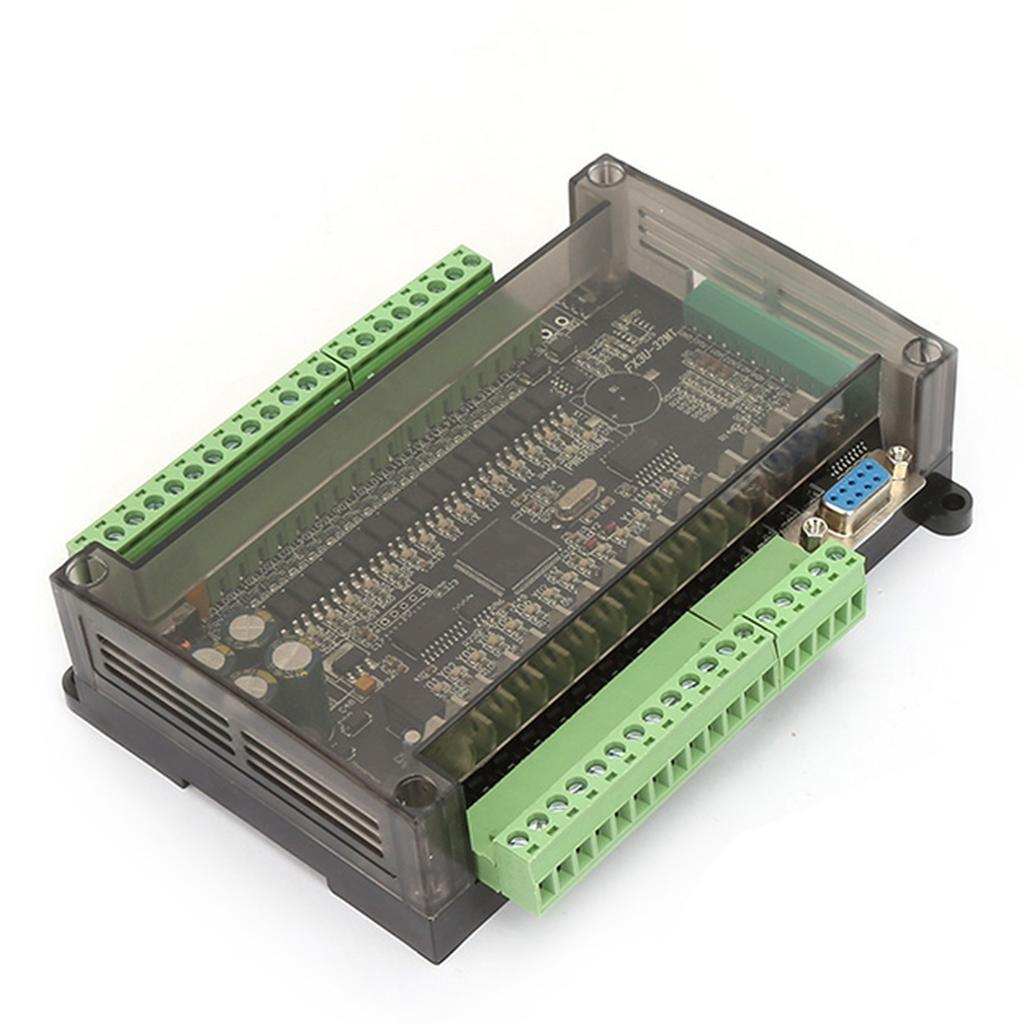

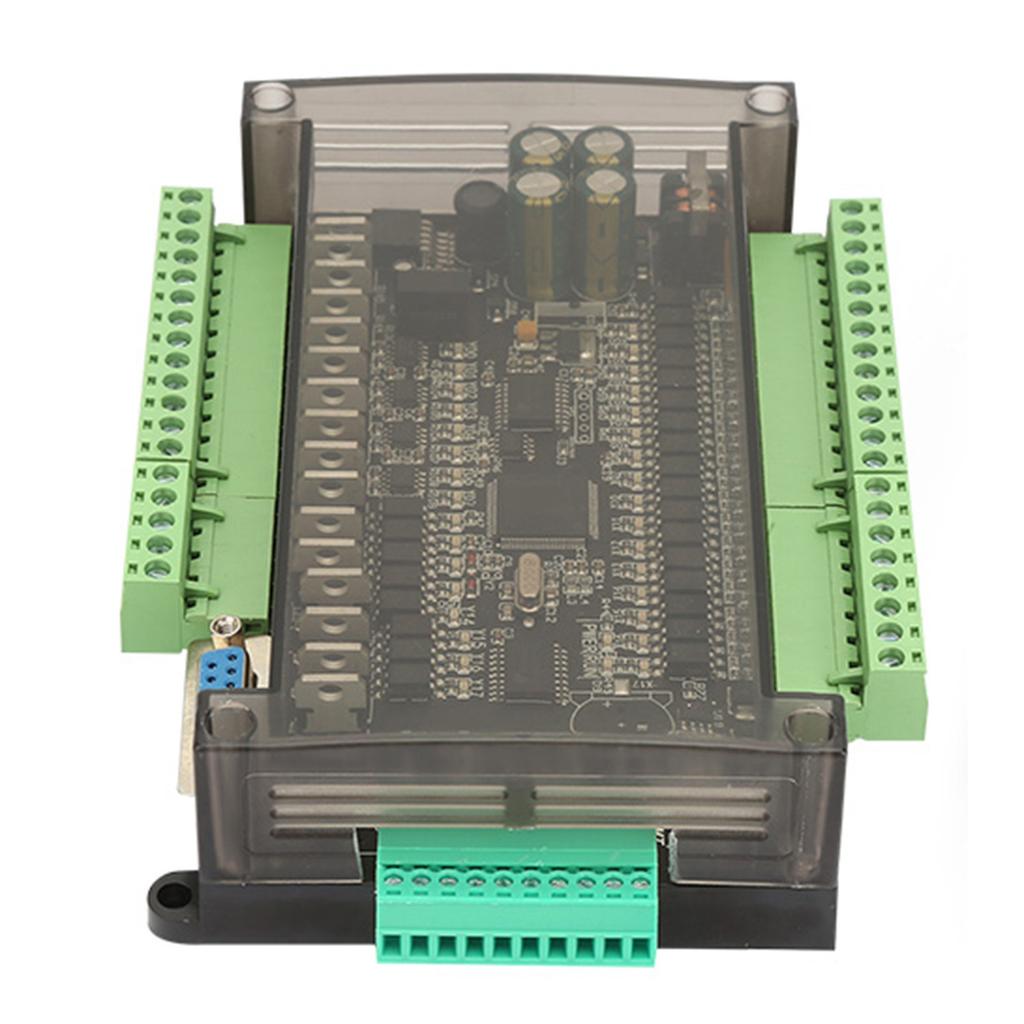

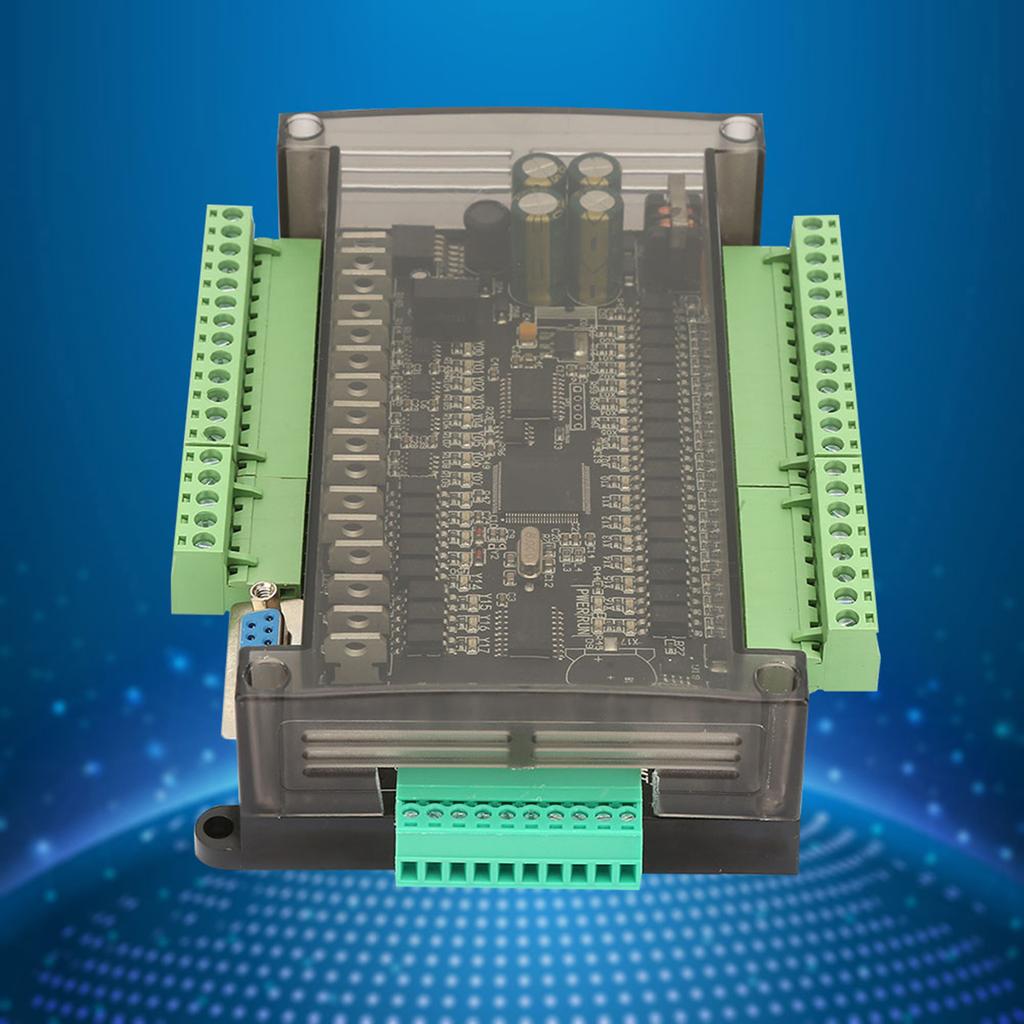

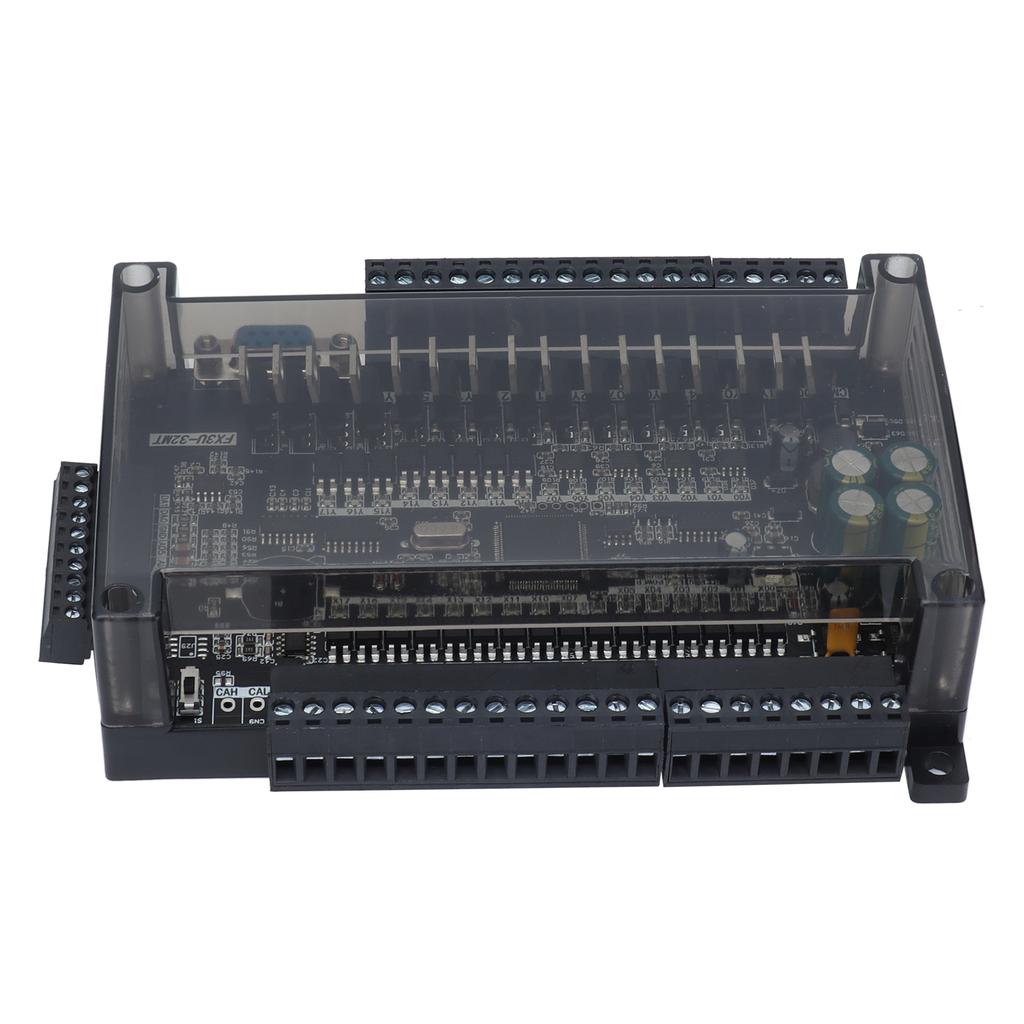

ПЛК-контроллер 24В 32МТ, 8 каналов, 100кГц импульсов, 32-битный МК, 16 входов, 16 транзисторных выходов

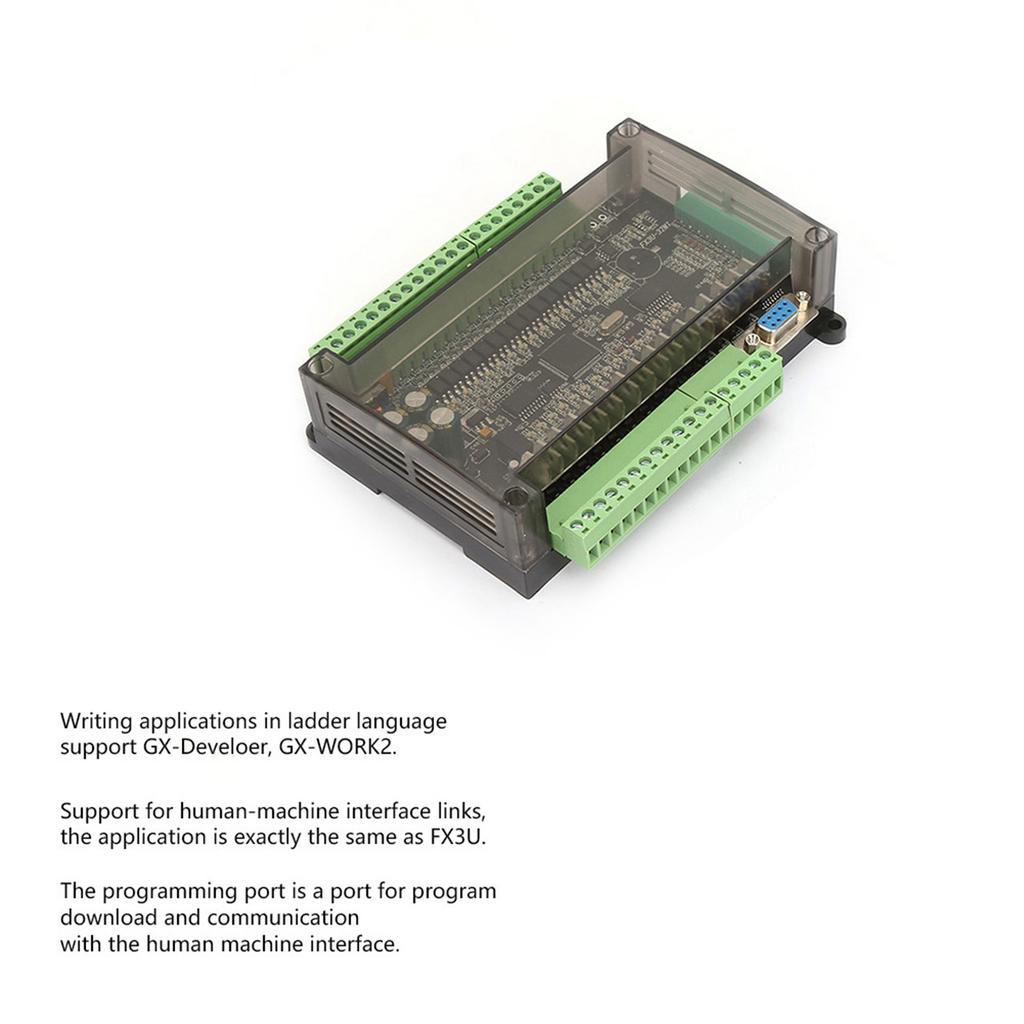

Характеристики: Приложения для написания на языке лестничных диаграмм поддерживают GX Develoer, GX WORK2. Поддержка связей человеко-машинного интерфейса, приложение точно такое же, как у FX3U. Поддержка лестничного программирования, загрузка, монитор. Порт программирования — это порт для загрузки программ и связи с человеко-машинным интерфейсом. Этот ПЛК использует 32-битный микроконтроллер промышленного класса с высокой помехоустойчивостью, а его скорость работы значительно превышает оригинальный FX3U.. Скорость передачи данных ПЛК составляет 38400. 16 точек ввода и 16 транзисторных выходов платы. Транзистор Y0 Y7 может выдавать до 100 тыс. импульсов. Y0 Y16 также можно использовать как обычный выход. Если Y0 Y7 подключен к большой нагрузке, требуется диод свободного хода. вход 6AD (3 канала 0-10В плюс 3 канала 0-20мА), Выход 2DA (2 канала 0 10В выход). Плата питается от DC 24V. Не вводите напряжение переменного тока или 220 В. Технические характеристики: Скорость передачи:38400 Источник питания: 24VDC Входная мощность 24 В постоянного тока Количество шагов 8000 шагов; 2 коммуникационных порта: 1 РС232 (Порт последовательного порта DB9 использует протокол FX3u 38400, 7, E, 1;1 порт RS485, 4 протокола связи могут быть настроены через D8120. Входной компонент точки X XO X17, вход DC24, активный низкий. X0 5 - это высокоскоростной счетный входной порт (по умолчанию 12K, 100 кГц является необязательным) Компонент точки входа Y YO Y17 — это транзисторный выход, а YO Y7 может выдавать 8 импульсов по 100K или 6 ШИМ-импульсных сигналов. Максимальный ток составляет 3А. YO 3 — это высокоскоростной выходной порт. (до 100 тыс.). Период ШИМ составляет 0 32767 мкс. Максимальная скорость высокоскоростного порта составляет 3 А. Внешняя нагрузка подключается к общему выводу +24, а другой конец подключается к выходному порту ПЛК Y. Аналоговый вход 6 аналоговых входов, точность 12 бит, 3 канала 0 10В + 3 канала 0 20мА, чтение с помощью RD3A. Аналоговый выход 2 аналоговых выхода, точность 12 бит, выходное напряжение: 0 10В. Выходное аналоговое напряжение с помощью команды WR3A Промежуточное реле M MO M3071, диапазон хранения при выключении питания может быть установлен Точка шага S SO 1023, диапазон энергосбережения можно установить от S0 до S1023 Таймер 100Мс К T199, кумулятивное сохранение при отключении питания T184 T199 Таймер 10 мс T200 T249, кумулятивное сохранение при отключении питания T246 T249 Таймер 1Мс T250 T383, где T250 255 является кумулятивным 16-битный счетчик CO C199, экономьте энергию C100 199 32-битный счетчик C200 C219, экономия энергии C220 C234 32-битный высокоскоростной счетчик C235 255; C235 240 - это однофазный счетчик, без коэффициента; C241 240 — это однофазный счетчик, 2-кратная частота; Зарегистрируйте D C247 249 — это двухфазный счетчик, а не множитель; C250 252 — это двухфазный счетчик, 2-кратная частота; C253 255 — это двухфазный счетчик, 4-кратная частота; DO D7999, диапазон отключения питания можно установить на DO 7999, Косвенный адресный указатель V, Z ВО 7, З0 7 Число прыжка подпрограммы P Заказ 63 Я прерываю XO 5 прерван снаружи. Прерывание таймера (1МС - это единица измерения). Счетчик прерываний Специальный компонент M M8000 обычно закрыт при работе, M8002 питается от импульса, M8011 - импульс 10Ms, M8012 - импульс 100Ms, M8013 - импульс 1s, M8014 - минутный импульс. Мнемоника, название функция LD Операция начинается нормально открытым контактом LDI Начало работы нормально закрытого контакта ЛДП Запуск операции обнаружения восходящей кромки ЛДФ Начинается операция обнаружения падающей кромки А ТАКЖЕ Ряд нормально открытых контактов АНИ Ряды нормально закрытых контактов АНДП Проверьте последовательное соединение на верхнем краю АНДФ Последовательное соединение обнаружения падающей кромки ИЛИ ЖЕ Параллельный нормально открытый контакт ОРИ Параллельный нормально закрытый контакт ORP Растущая кромка обнаружила параллельное соединение ОРФ Параллельное соединение обнаружения падающей кромки АНБ Последовательное соединение между блоками схем ОРБ Параллельное соединение между блоками цепей OUT Выходной привод катушки УСТАНОВЛЕН Действие катушки остается RST Удаление удержания линии мокрым движением PLS Выход подъемной кромки катушки ПЛФ Выход падающей кромки катушки АЛЬТ Альтернативный выход MC Общая строковая точка подключения с командой coil MCR Общая команда освобождения контакта MPS Оперативное хранение МРД Считывание данных хранилища МПП Считывание и сброс хранилища ИНВ Результат операции обратный КОНЕЦ Окончание программы Инструкция по 4-ступенчатой лестнице СТЛ Старт стремянки ВЫЗОВ Подпрограмма вызова RET Конец стремянки

Возврат подпрограммы Список пакетов: 1 х КОНТРОЛЛЕР ПЛК 1 x Кабель последовательного порта DB9 уведомление:

.
