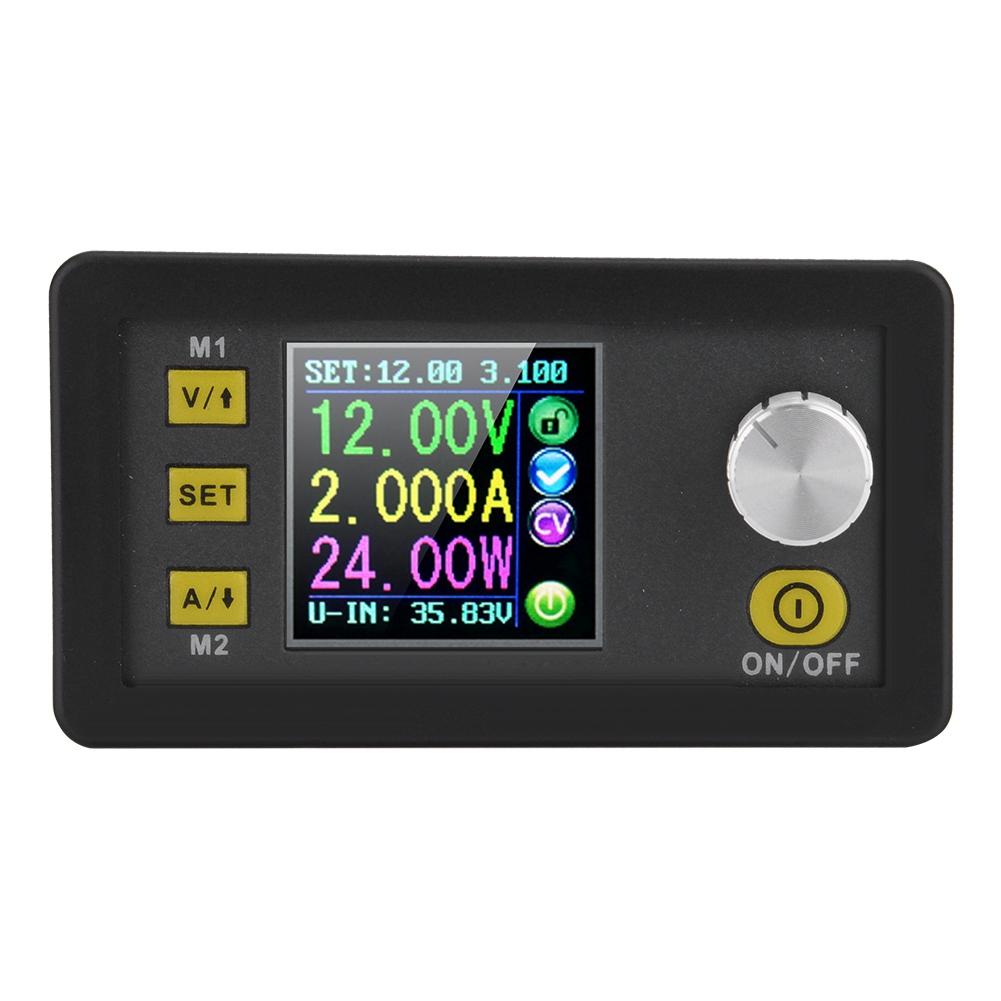

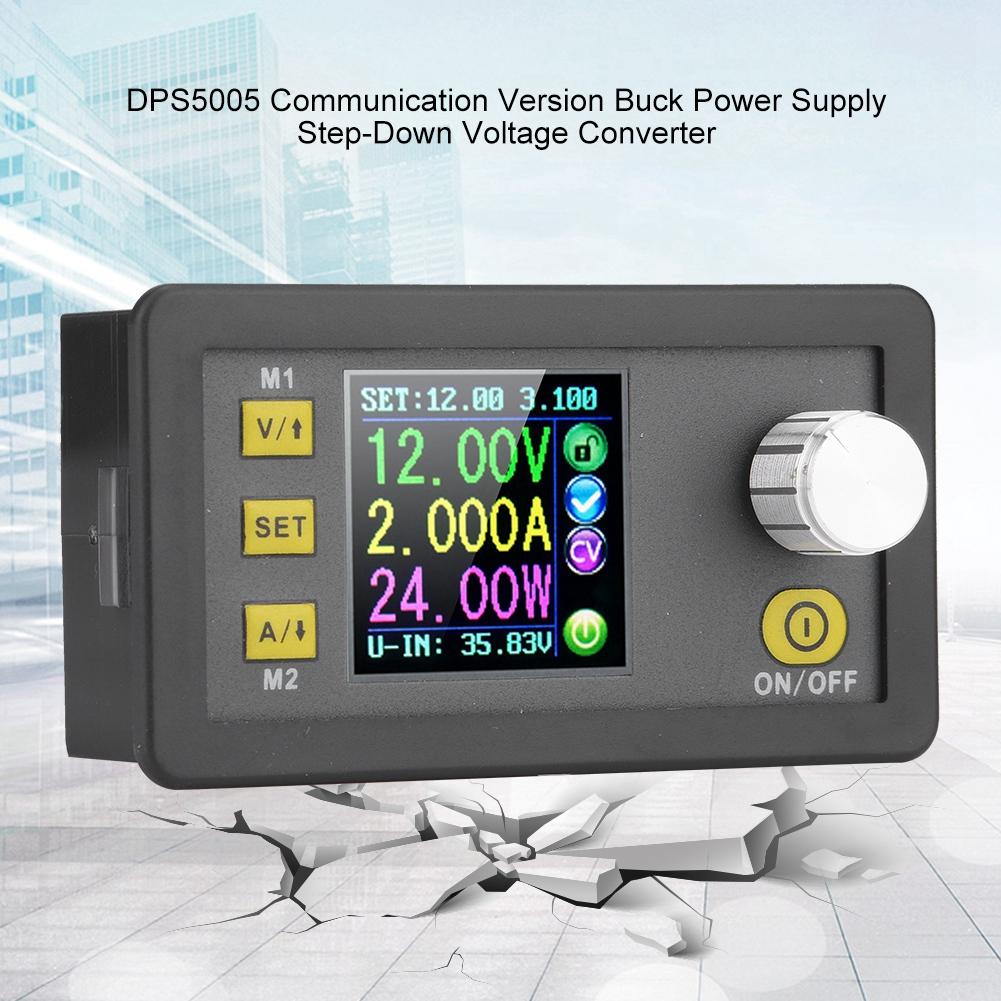

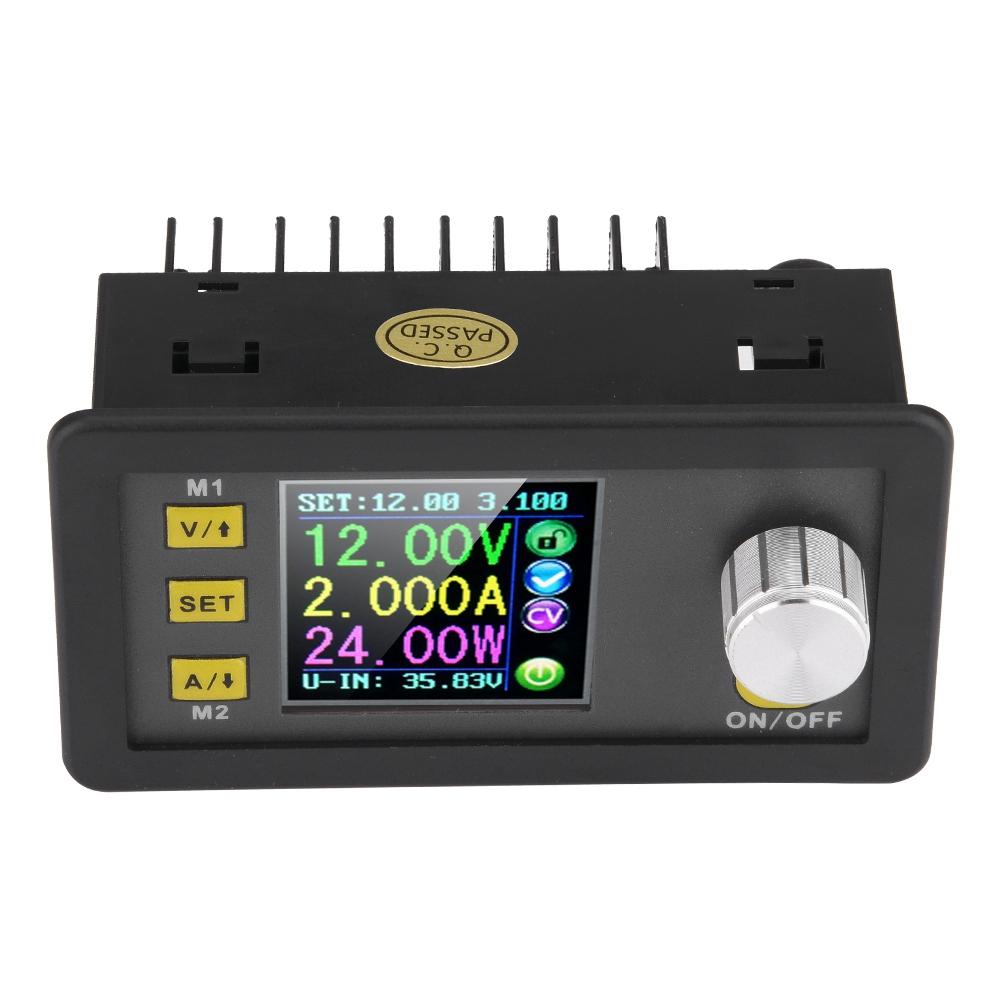

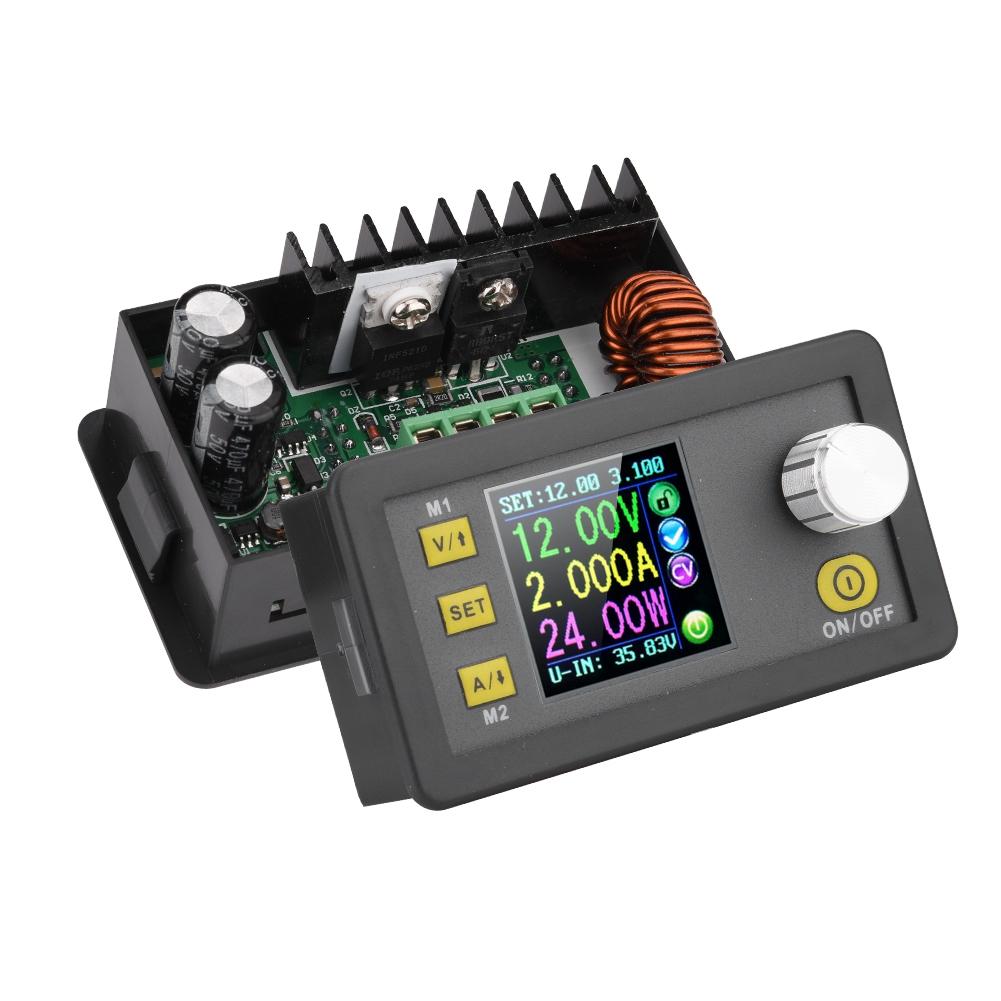

DPS5005 Версия для связи Понижающий преобразователь напряжения(DPS5005 )

уведомление: 1.Это DPS3005 ДПС5005 коммуникационная версия, на задней панели имеется коммуникационный интерфейс. 2.USB + Bluetooth означает: DPS3005 ДПС5005 + Плата связи USB+ Плата связи Bluetooth К: У нас есть файл для установки верхнего компьютера и программного обеспечения, вы можете связаться с нами. В: Верхняя установка компьютера, подключение по USB и Bluetooth видео: Вы можете зайти на канал RD tech на YouTube, чтобы проверить 3. DPS3005 DPS5005 имеют те же функции, только технические параметры разные, например напряжение, ток и т. д. Очень важно: 1. Перед покупкой этого продукта, пожалуйста, загрузите верхнее программное обеспечение компьютера и проверьте, подходит ли он вашему компьютеру, вы можете купить 2. верхний компьютер поддерживает только для Win7 и выше Характеристики: Программируемый модуль питания управления постоянным напряжением и постоянным током совмещение коллекции аналоговых интеграционных и цифровых функций управления в одно. Этот модуль имеет функцию сохранения при выключении и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп, хранящихся в ценности.. По сравнению с традиционным аналоговым источником питания, удобнее быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. Д. На выходном состоянии области напоминания вы можете видеть, что выход открыт или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, ключ заблокирован или нет, и текущие группы данных, которые используются. В интерфейсе настроек вы можете отрегулировать значение перенапряжения, значение перегрузки по току, значение перегрузки по мощности, набор данных и яркость ЖК-дисплея.. Этот модуль имеет много преимуществ: компактный размер, расширенные функции, хороший визуальный эффект, высокая управляемость, высокая точность, может использоваться как самостоятельно, так и встраиваться в устройство, и широко применяется. Технические характеристики: модель(По желанию) DPS3005 ДПС5005 Ввод напряжение 6.00 40.00В 6.00 55.00В Выход напряжение 0В 32,00В 0В 50,00В Выход текущий 0 5.000А 0 5.000А Выход мощность 0 160,0 Вт 0 250.0 Вт напряжение разрешающая способность 0,01 В 0,01 В ток разрешающая способность 0,001А 0,001А Размер 80*44*45мм 3.1*1.7*1.8дюйм Вес Прибл. 138 г 4,9 унции Описание подключения ИН+: Вход положительный, IN : Входной отрицательный: ВЫХОД+: Выход положительный, OUT : Вывод отрицательный уведомление: Диапазон входного напряжения составляет от 6 до 40 В постоянного тока, причем 40 В является предельным напряжением.; пожалуйста, оставьте комнату для использования. Иначе он будет сожжен. Вход должен быть источником питания постоянного тока, а не переменного тока 220 В, иначе он тоже будет гореть. Хотя этот модуль имеет защиту от обратного соединения и защиту от короткого замыкания на выходе, вы можете быть в строгом соответствии с описанием соединения для подключения. Если подключить питание с выходом, модуль сгорит. Инструкция по эксплуатации При подключении питания на экране сначала отображается окно приветствия, а затем появляется основной интерфейс. Установите выходное напряжение и выходной ток на главном интерфейсе.

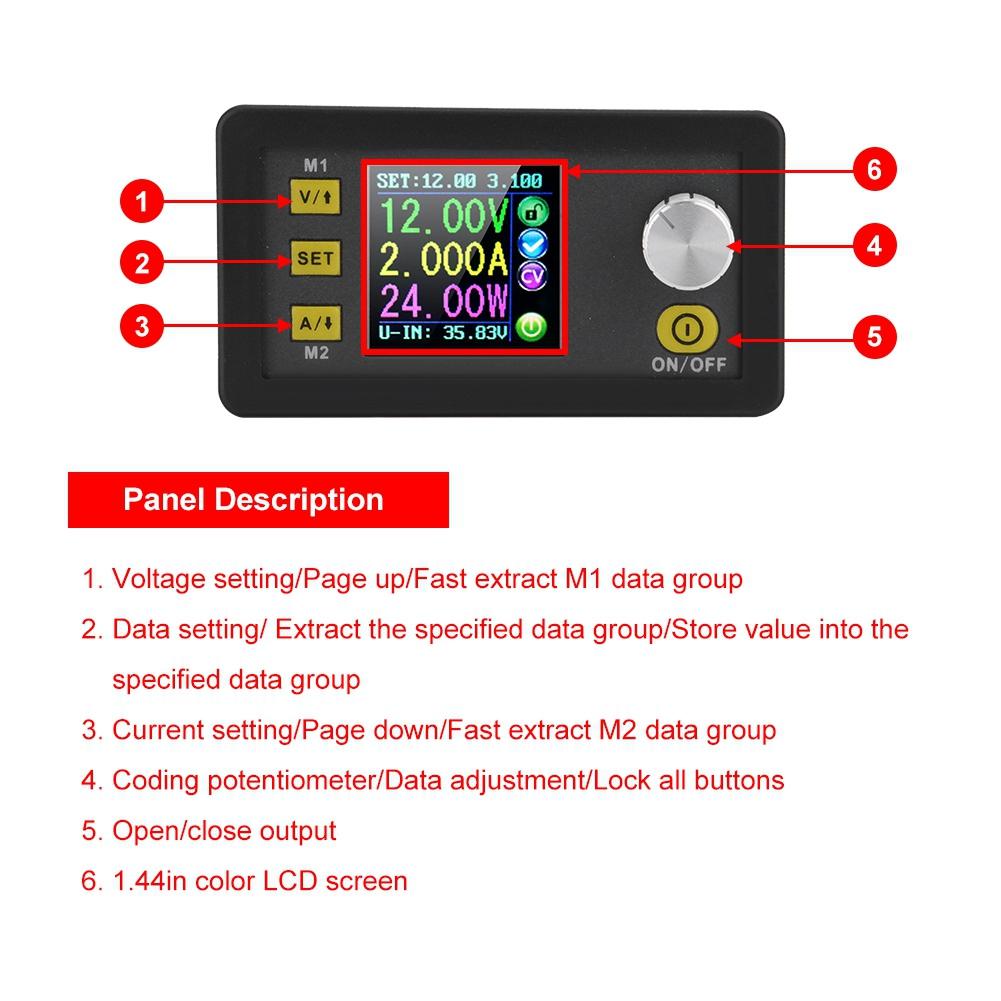

Коротко нажмите кнопку V UP, чтобы войти в режим настройки напряжения.. Затем нажмите кодирующий потенциометр, а затем введите, чтобы скорректировать числовое значение. Нажмите кодирующий потенциометр, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поворот кодирования потенциометра для корректировки числового значения. Поворот по часовой стрелке для увеличения числового значения; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти, не меняя числовое значение, коротко нажмите V UP. В то же время будет сохранено предустановленное значение. Или вы можете ничего не делать в течение одной минуты, статус будет автоматически сохранен, а предустановка также будет сохранена.. Вы можете нажать A Вниз, чтобы установить выходной ток тем же способом. Установка данных в интерфейсе настройки данных На главном интерфейсе вы можете нажать клавишу SET в ближайшее время, чтобы войти в интерфейс настройки данных. В интерфейсе настройки данных коротко нажмите V UP или A Down для перехода на предыдущую или следующую страницу к U SET или I SET, а затем установите выходное напряжение и выходной ток тем же способом, что и в основном интерфейсе. Задайте значение защиты. Нажмите «Page Up» или «Page Down», чтобы перейти к местам S OVP, S OCP или S OPP, и установите соответственно значение перенапряжения, значение перегрузки по току и значение перегрузки по мощности; Когда значение будет до задатового значения, выходные данные будут закрыты. А затем коротко нажмите кодирующий потенциометр, чтобы войти в состояние корректировки числового значения, которое вы хотите настроить.. Поворот кодирования потенциометра для корректировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите клавишу SET в ближайшее время. Отрегулируйте яркость экрана. Нажмите Page Up или Page Down до светодиода B, затем коротко нажмите кодирующий потенциометр, чтобы войти в режим регулировки яркости экрана.. Потенциометр с кодированием для корректировки необходимого числового значения. Если вы хотите выйти из настройки числового значения, нажмите клавишу SET в ближайшее время. Есть шесть уровней яркости ЖК-экрана, 0 5 уровень. Ранг 0 является самым темным; ранг 5 самый яркий. Вы можете выбрать то, что вам нравится. Настройка данных и сохранение указанной группы данных. Нажмите «Page Up» или «Page Down» до M PRE, а затем коротко нажмите кодирующий потенциометр, чтобы войти в режим выбора групп данных.. Поверните кодирование потенциометра, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем отобразится нужная вам группа данных. А затем нажмите кодирующий потенциометр, чтобы войти в состояние изменения состояния вывода. Включите кодирующий потенциометр, чтобы выбрать ВКЛ или ВЫКЛ. При выборе параметра ВК группа данных извлекается, а выходное состояние остается прежним. При выборе параметра OFF группа данных извлекается, а выходные данные закрываются. Если вы хотите выйти из выбора набора данных, нажмите клавишу SET в ближайшее время. Затем кратковременно нажмите V UP или A Down для перехода на страницу вверх или вниз в другое место, чтобы отрегулировать нужные данные.. После настройки данных продолжайте нажимать клавишу SET более 2s, все заданные данные автоматически сохраняются в указанной группе данных. В то же время вы можете увидеть номер группы в правой части экрана.. Наконец, вы можете вскоре нажать клавишу SET обратно в основной интерфейс. Установка выходных данных открытия или закрытия загрузки по умолчанию Нажмите «Page Up» или «Page Down» до S INI, а затем коротко нажмите кодирующий потенциометр, чтобы войти в режим настройки.. Установите ON, загрузка по умолчанию открыта; set off, загрузка по умолчанию закрыта. Описание функции: Откройте или закройте выходные данные. Вы можете нажать клавишу ВКЛ ВЫКЛ, чтобы включить или выключить выход на любом интерфейсе. Заблокируйте кнопку, чтобы избежать неправильной работы. На любом интерфейсе можно продолжать нажимать кодирующий потенциометр более 2с, все кнопки заблокированы. Вы можете увидеть значок замка ключа справа от экрана. Если вы хотите разблокировать все кнопки, продолжайте нажимать кодирующий потенциометр более 2s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться в правой части экрана. M0 M9 десять групп группа данных Группа M0 — это группа данных загрузки по умолчанию. При извлечении необходимой группы данных эта группа данных будет охватывать группу данных M0 и автоматически сохраняться в группе данных M0. Извлеките ярлык хранилища данных группы M1 или M2. На главном интерфейсе, удерживайте нажатой кнопку V UP или A Down более 2 секунд, чтобы быстро извлечь группу данных хранилища ярлыков M1 или M2.. В то же время в правой части экрана отобразится соответствующий номер группы данных. Извлеките указанную группу данных. На главном интерфейсе продолжайте нажимать клавишу SET более 2s, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть кодирование потенциометра, чтобы выбрать нужную вам группу данных. А затем нажмите вскоре клавишу SET, вы можете извлечь указанную группу данных, которая вам нужна. Список пакетов: 1 x шаг вниз модуль 1 х голубые стихие доски 1 х USB плата 1 х кабель связи
