Химическое вещество, вызывающее особую обеспокоенность : Никто
Умное устройство : да
заявка : Контроллер зарядного устройства

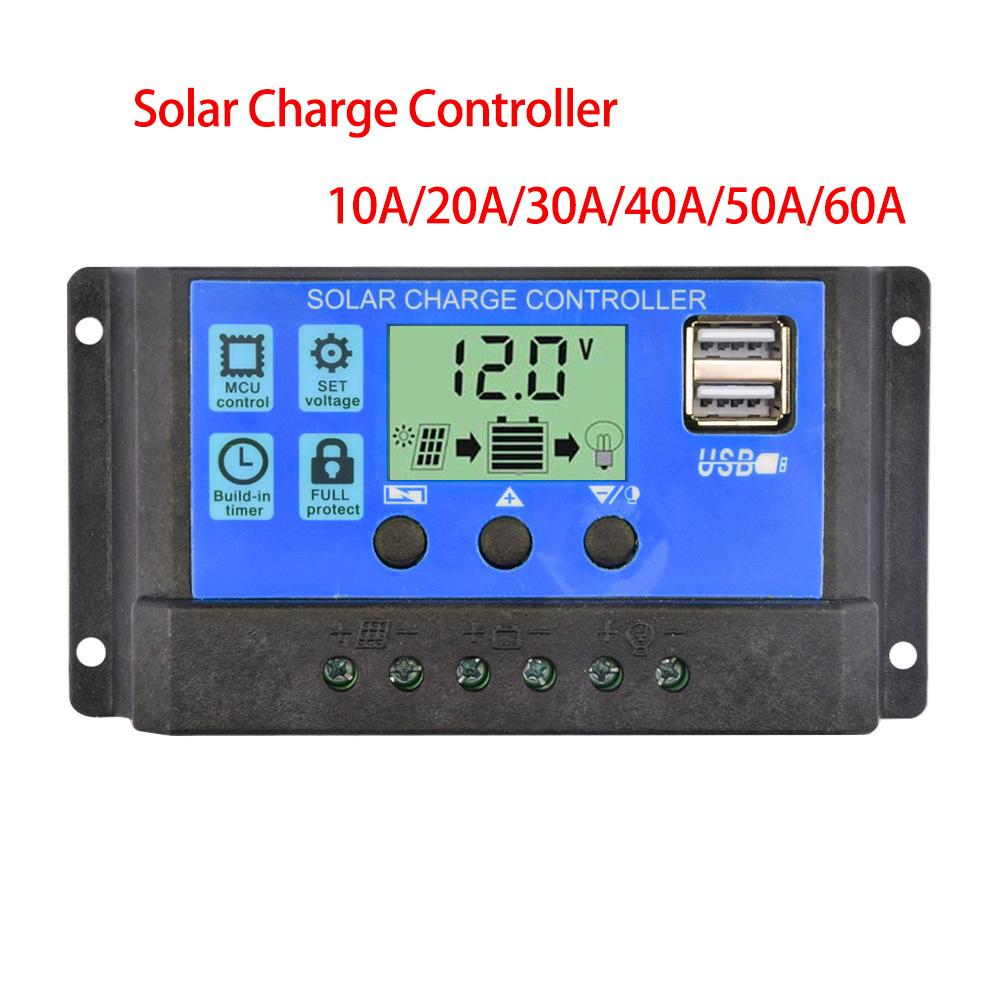

Номер модели : Контроллер солнечной зарядки
настроено : да
Максимальный ток : 60а
Происхождение : Материковый Китай

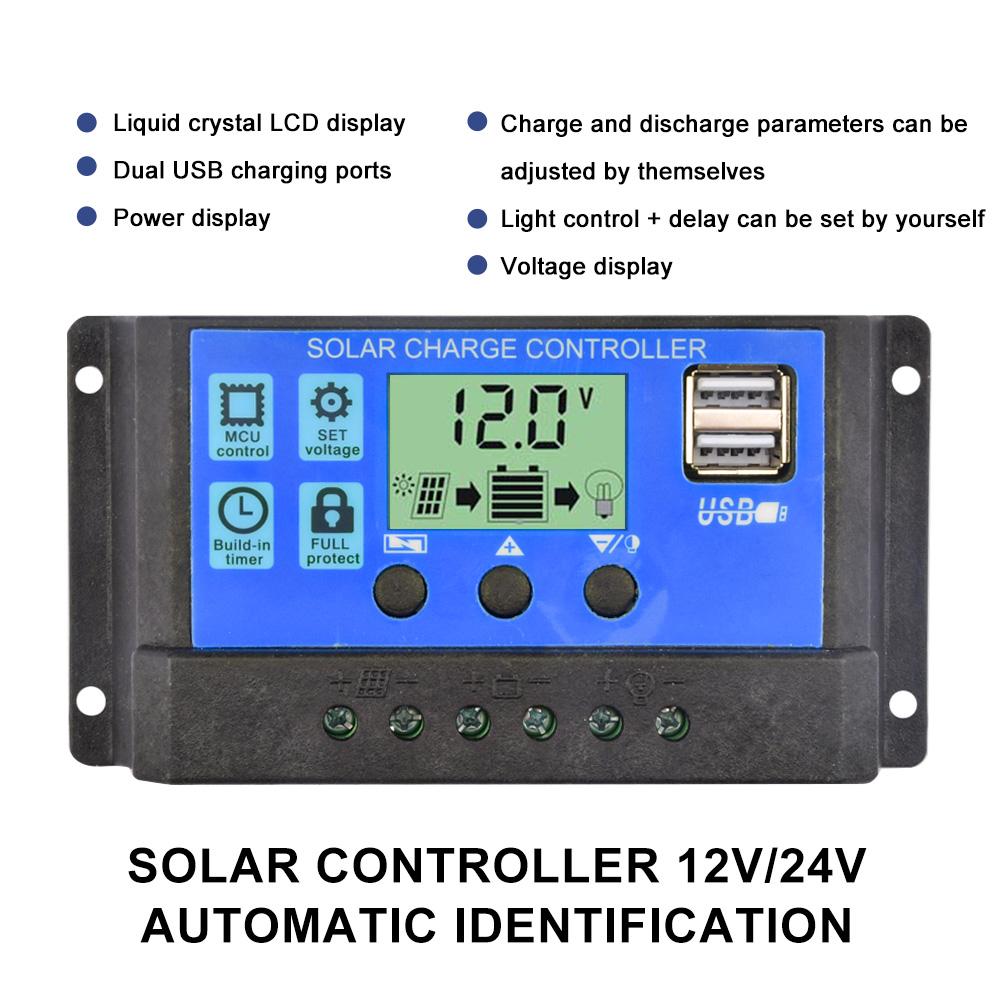

Точки продажи продукта:
1. Использован основной чип промышленного класса
2. Большой ЖК-дисплей, регулируемые параметры зарядки и разрядки
3. Полное 3-ступенчатое управление зарядкой ШИМ
4. Встроенная защита от перегрузки по току/короткого замыкания, защита от обрыва цепи, защита от обратного подключения, самовосстанавливающегося типа, не повреждают контроллер
5. Двойной МОП-транзисторный анти-обратный контур, сверхнизкое тепловыделение.

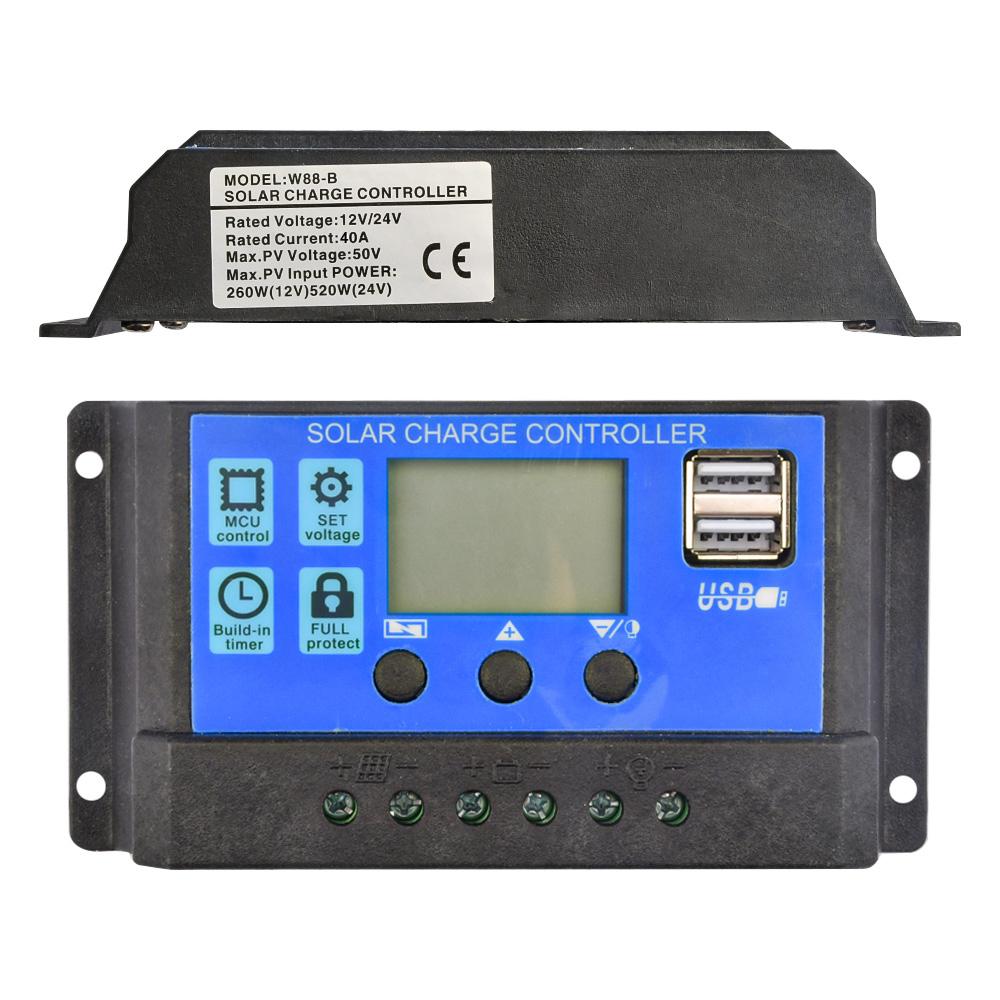

Параметр продукта
Номинальное напряжение: Ток 10А-30А: 10А
Номинальный ток: Ток 40А-60А: 30А
Максимальное фотоэлектрическое напряжение: Максимум 23 В для 12 В аккумулятора; Максимум 46 В для 24 В аккумулятора.
Напряжение полной отсечки: 14,4 В (по умолчанию, регулируемый)
Напряжение отсечки разряда: 10,7 В (значение по умолчанию, регулируемое)
Напряжение восстановления разряда: 12.6V (значение по умолчанию, регулируемое)
Напряжение рекуперации заряда: 13,2 В .
Порог включения, управляемый освещенностью: Фотоэлектрическая панель 8 В (включение при освещении с задержкой)
Клапан отключения с управлением освещением: выключающий клапан с управлением освещением
Выход USB: 2-канальный USB-выход, 5 В/2,5 А (максимум)
Ток в режиме ожидания: <1 0 мА
Рабочая Температура: -35~ +60C
Размер / Вес: 133.5* 70* 35мм 1 1 65г
Инструкция по эксплуатации
1. Этот контроллер автоматически адаптируется к 12 В/24 В, при первой установке убедитесь, что аккумулятор имеет достаточное напряжение, чтобы контроллер мог распознать его как правильный тип аккумулятора.
Установите контроллер как можно ближе к аккумулятору, чтобы избежать падения напряжения, вызванного длинными проводами, что повлияет на нормальное определение напряжения.
3. Этот контроллер применим только ко всем видам свинцово-кислотных аккумуляторов (включая открытые, запечатанные, гелевые и т. д.), пожалуйста, не используйте в других батареях (включая литиевые батареи, никель-металлгидридные батареи и т.д.)
4. Данный контроллер может использовать в качестве источника зарядки только фотоэлектрические панели. Не используйте в качестве источника зарядки постоянный ток или другие источники питания.
6. Контроллер будет горячим во время работы, пожалуйста, обратите внимание на установку контроллера на плоскую, хорошо вентилируемую поверхность.
Клавиша меню: используется для переключения интерфейса параметров, или длительное нажатие в течение 5 секунд для входа или выхода из настройки параметров.
Вверх: в интерфейсе настройки параметров нажмите слегка один раз, чтобы увеличить параметр. Вверх: В интерфейсе настройки параметров нажмите один раз, чтобы увеличить параметр на один шаг.
вниз: В интерфейсе настройки параметров нажмите один раз, чтобы параметр увеличился или уменьшился на один шаг.

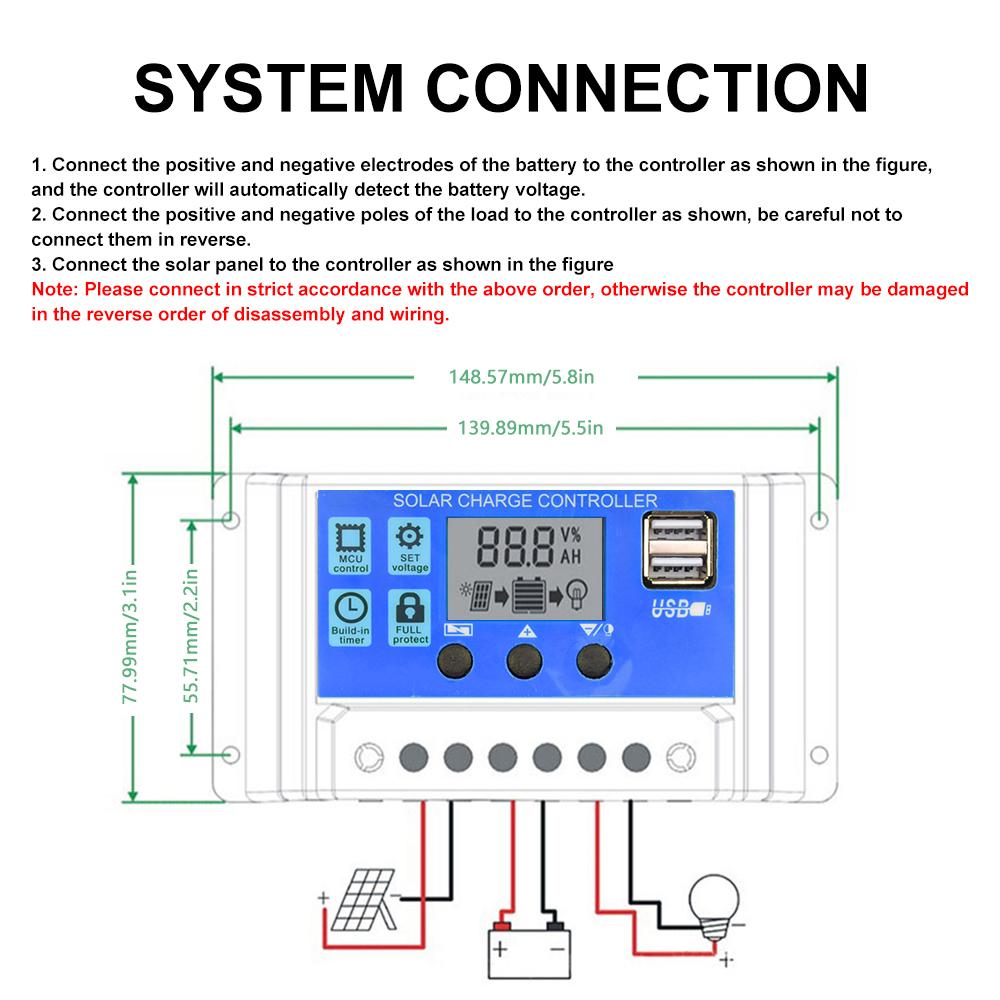

Системная ссылка
1. Подключите положительную и отрицательную клеммы аккумулятора к контроллеру, как показано на схеме, и контроллер автоматически определит напряжение аккумулятора.
2. Подключите положительную и отрицательную клеммы нагрузки к контроллеру, как показано на схеме, и будьте осторожны, чтобы не перепутать полярность.
3. Подключите солнечную панель к контроллеру, как показано на рисунке.
уведомление: 12В аккумулятор с 1 8В солнечной панелью, 24В аккумулятор с 36В солнечной панелью.
Список:
Солнечный контроллер X1
