Характерная черта:
1. Встроенный модуль WIFI ESP8266, 5 клиентов могут быть подключены одновременно в режиме точки доступа, и последовательные команды могут быть отправлены на модуль через мобильное приложение для реализации беспроводного управления реле в локальной сети.
2. Модуль имеет два режима работы, мобильный телефон напрямую устанавливается на WIFI-модуль; или мобильный телефон и модуль WIFI оба установлены на роутере
3. В открытой среде максимальное расстояние передачи мобильного телефона при подключении к WIFI-модулю составляет 400 метров.
4. Когда модуль WiFi и мобильный телефон одновременно подключены к роутеру, дальность передачи зависит от силы сигнала роутера.

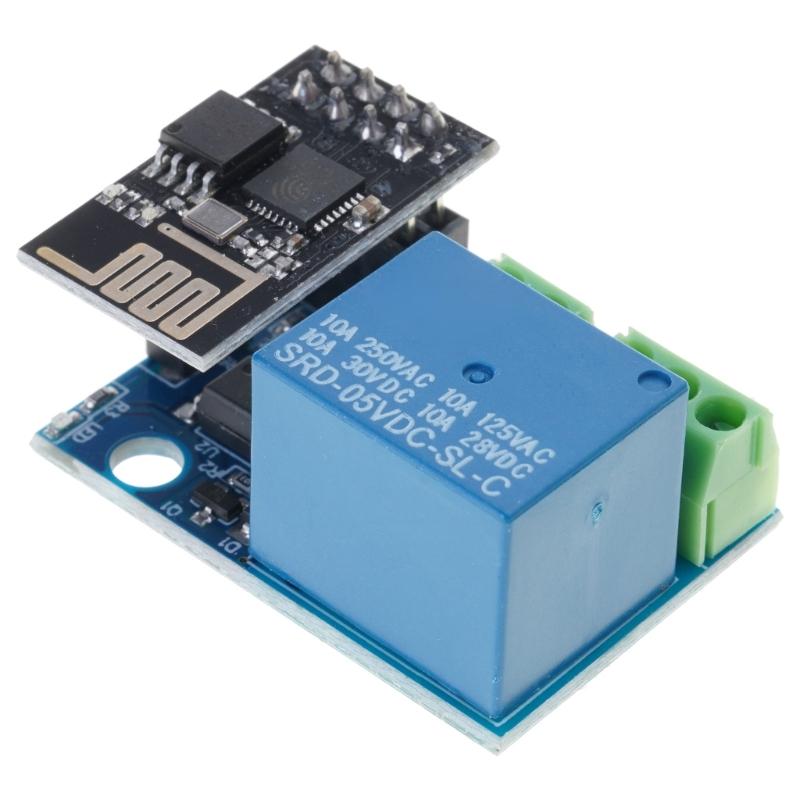

5. Встроенное реле 5 В, 10 А / 250 В переменного тока, 10 А / 30 В постоянного тока, которое может срабатывать непрерывно 100 000 раз, имеет защиту от обратного напряжения диодом и обладает коротким временем отклика.
Технические характеристики:

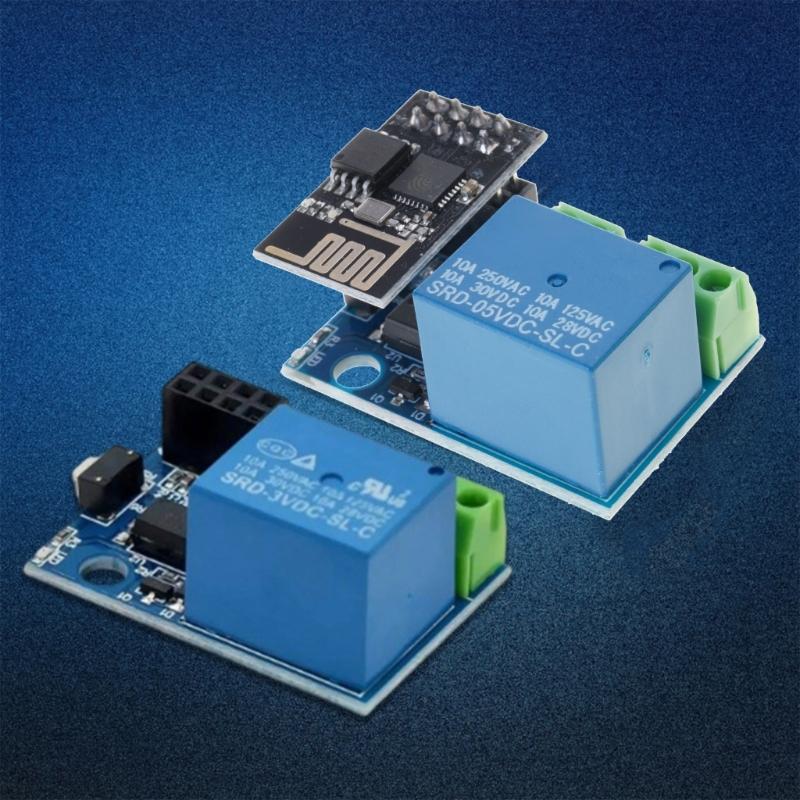

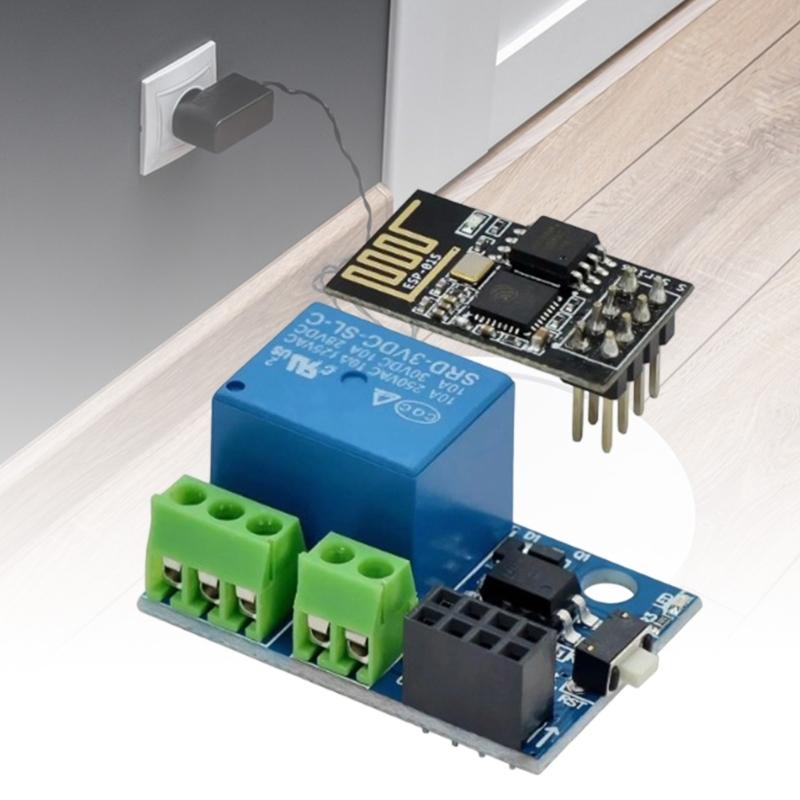

Тип объекта: Модуль реле WiFi

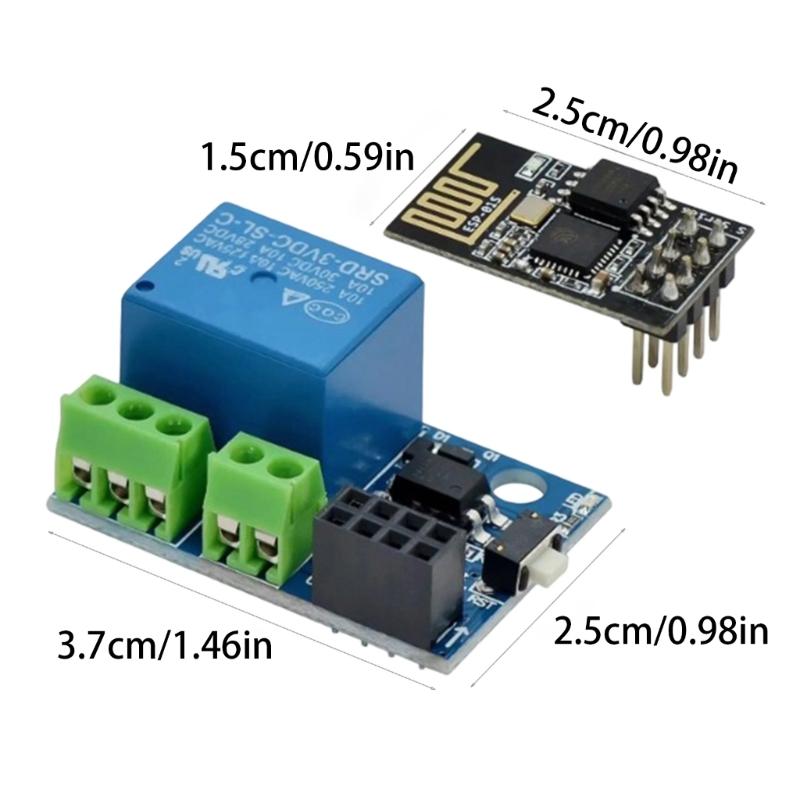

Размер доски: приблизительно. 45 х 28 мм / 1,8 х 1,1 дюйма

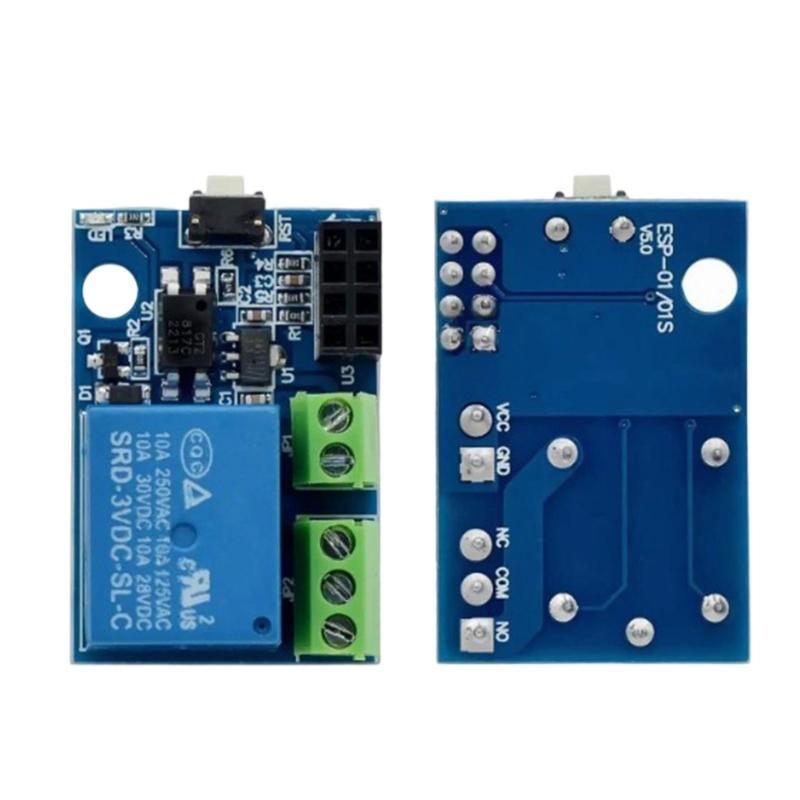

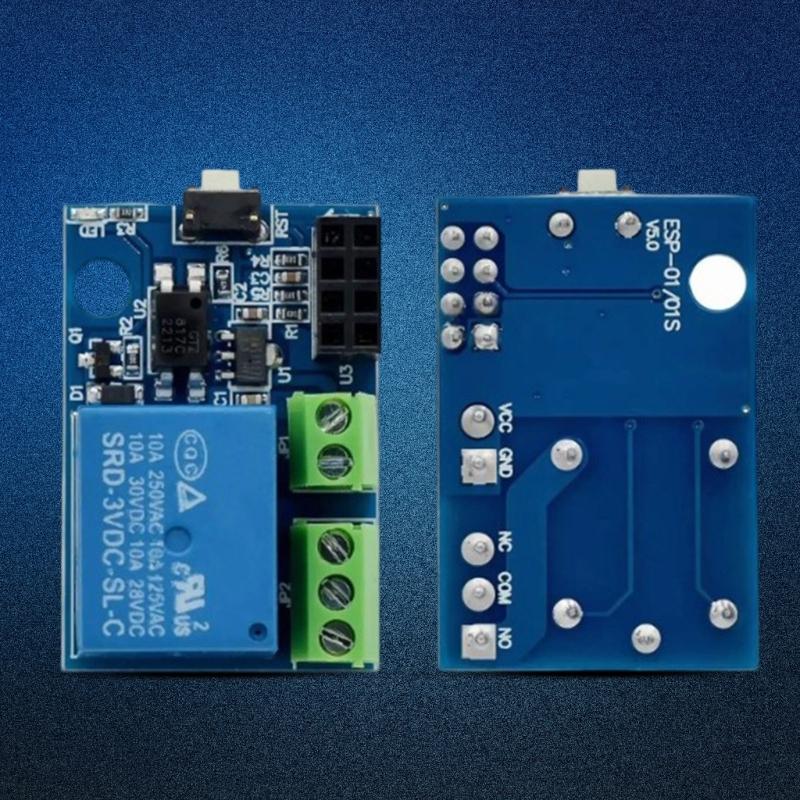

Описание функций платы:
В+, В-: Потребляемая мощность 5 В
TX, RX, GND: Контакты отладки последовательного порта
Максимальная дальность передачи: приблизительно. 400метр / 1312,3 фута

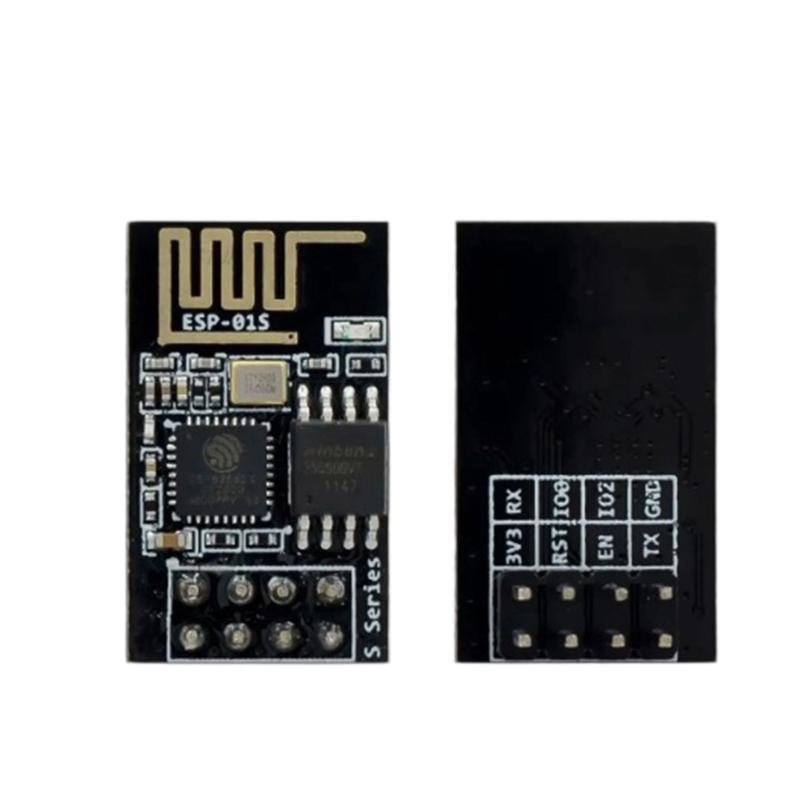

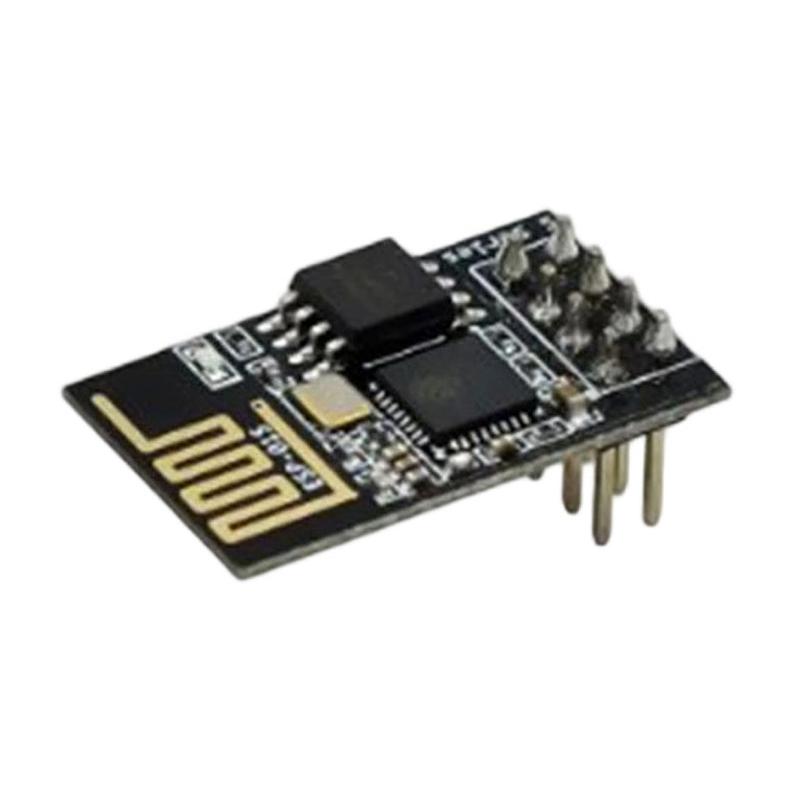

1. Встроенный модуль ESP8266 WIFI имеет три режима работы: СТА (клиент), AP (горячая точка), СТА+АП (клиент + точка доступа) в соответствии с режимом работы модуля выбрать режим работы модуля WIFI соответственно.
2. Модуль должен использовать программное обеспечение для отладки последовательного порта и модуль USB в TTL для отправки AT-команд на компьютер для настройки модуля WIFI. Контакты RX, TX и GND модуля USB-TTL подключены к контактам TX, RX и GND на модуле соответственно. IN+, IN- подключите к источнику питания 5 В.
3. Скорость передачи данных по умолчанию модуля WIFI обычно составляет 115200 или 9600, которую можно изменить, отправив AT-команды, например,: АТ+СИОБО-115200.
При нормальных обстоятельствах рекомендуется использовать в программе 115200, 115200, поэтому обратите внимание на то, одинакова ли скорость передачи данных ESP8266.
Режим работы один(телефон установлен непосредственно на модуле WIFI), Откройте программное обеспечение для отладки последовательного порта на компьютере и отправьте AT-команды для настройки модуля WIFI в следующем порядке:
1. AT+CWMODE-2, выберите режим точки доступа;
2. AT+RST, сброс;
3. AT+CIPMUX-1, открытие нескольких соединений;
4. AT+CIPSERVER-1, 8080, включить службу TCP, установить номер порта;
5. AT+CIFSR, проверьте IP-адрес в режиме AP, например: APIP, "192.168.4.1";
6. Подключение телефона для Android к точке доступа (AP) сигнал, посылаемый модулем WIFI;
7. После успешного подключения откройте мобильное приложение: "TCP соединение"
8. Нажмите на соединение, соединение успешное, отредактируйте кнопку и введите инструкцию управления реле (Обязательно выберите шестнадцатеричную)
Режим работы второй(мобильный телефон и модуль WIFI монтируются на роутер одновременно), Откройте программное обеспечение для отладки последовательного порта на компьютере и отправьте AT-команды для настройки модуля WIFI в следующем порядке:
1. AT+CWMODE-1, выберите режим STA;
2. AT+RST, сброс;
3. AT+CWJAP=,, подключите WIFI модуль к роутеру, Например: AT+CWJAP="LCTECH"12345678";
4. AT+CIPMUX-1, открытие нескольких соединений;
5. AT+CIPSERVER-1, 8080, включить службу TCP, установить номер порта;
6. AT+CIFSR, проверьте IP-адрес в режиме STA, например: СТАИП, "10.168.1.154";
7. Подключение мобильного телефона к маршрутизатору
8. Откройте мобильное приложение: "TCP соединение"
Список пакетов:
1 х WiFi модуль реле
