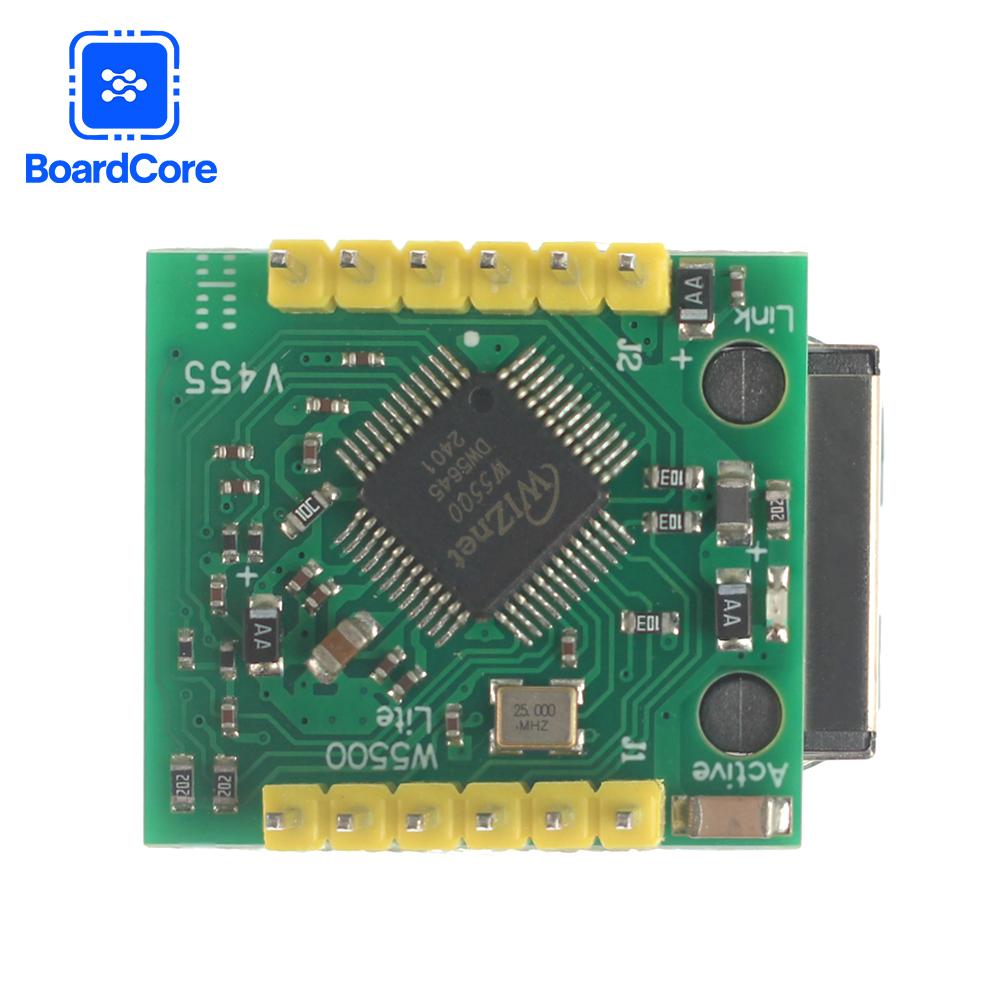

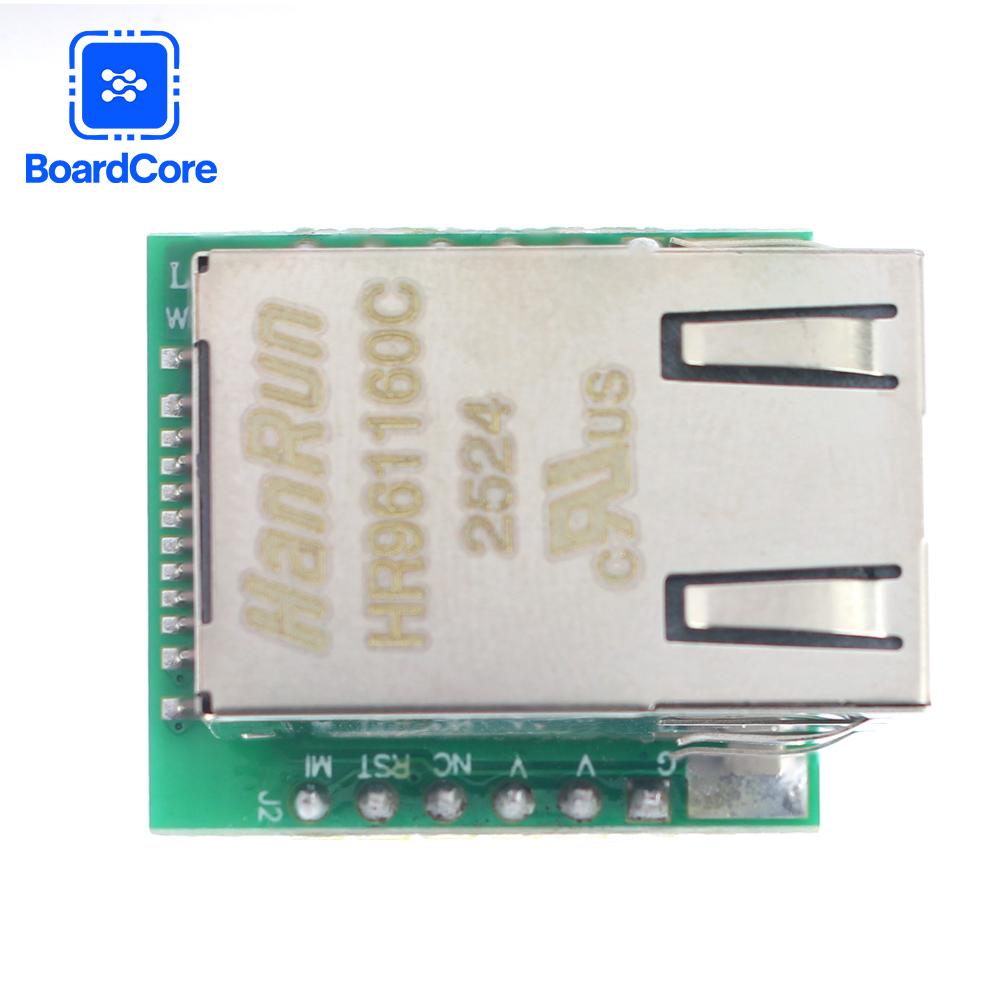

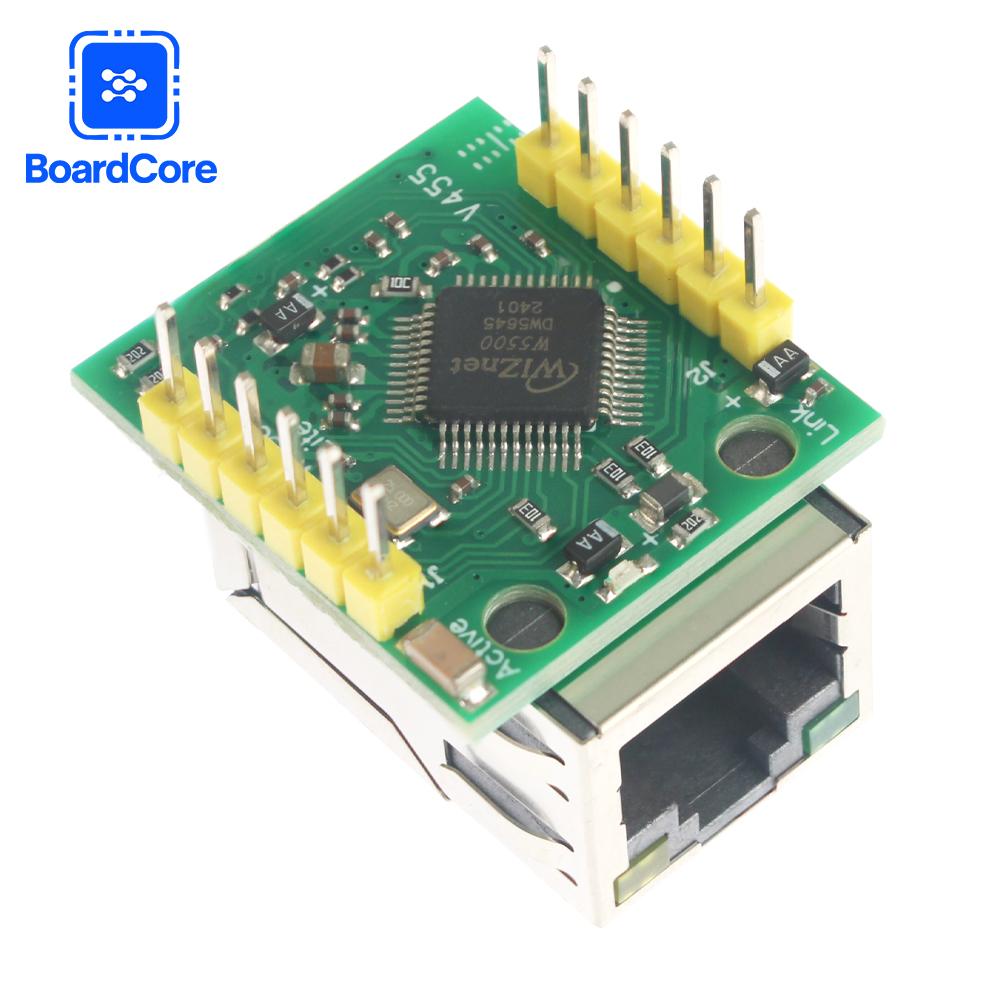

Модуль Ethernet USR-ES1 с чипом W5500
Встроенный чип Wiznet W5500, который аппаратно реализует стек TCP/IP (включая TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE), интегрированный канальный уровень, физический уровень и 32 КБ встроенной ОЗУ для эффективной буферизации данных. Переносит сетевую обработку с основного микроконтроллера, позволяя ему сосредоточиться на задачах приложения — что значительно повышает эффективность и надежность системы.
Работает как внешнее ОЗУ через универсальный высокоскоростной SPI-интерфейс 80 МГц, что обеспечивает простую интеграцию в различные платформы.. Особенности автосогласования и четкие светодиодные индикаторы состояния. Совместим по выводам с WIZ820io.
уведомление: Этот модуль требует внешнего микроконтроллера и базового понимания работы W5500. Предоставлен пример кода для STM32.
🔹 Ключевые особенности:
Высокоскоростной SPI 80 МГц
Аппаратный стек TCP/IP — не требуется глубокое знание протоколов
Поддерживает до 8 одновременных сокетов
Протоколы: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Встроенные MAC и PHY
Поддержка пробуждения по локальной сети
Поддерживаются режимы SPI 0–3
внутренний буфер 32 КБ
10/100M Ethernet PHY
Автосогласование (полнодуплексный/полудуплексный)
Фрагментация IP не поддерживается
Работа при 3,3 В, входы/выходы, толерантные к 5 В
Светодиодные индикаторы: связь, скорость, дуплекс, активность
Компактная конструкция с штыревыми разъемами
🔹 Характеристики:
Мощность: 3,3 В (≥200мА)
Интерфейс: 3.3V TTL SPI, 2× штыревых разъема
Размер печатной платы: 23×25 мм
Вес: 12g
