(Параметр продукта)

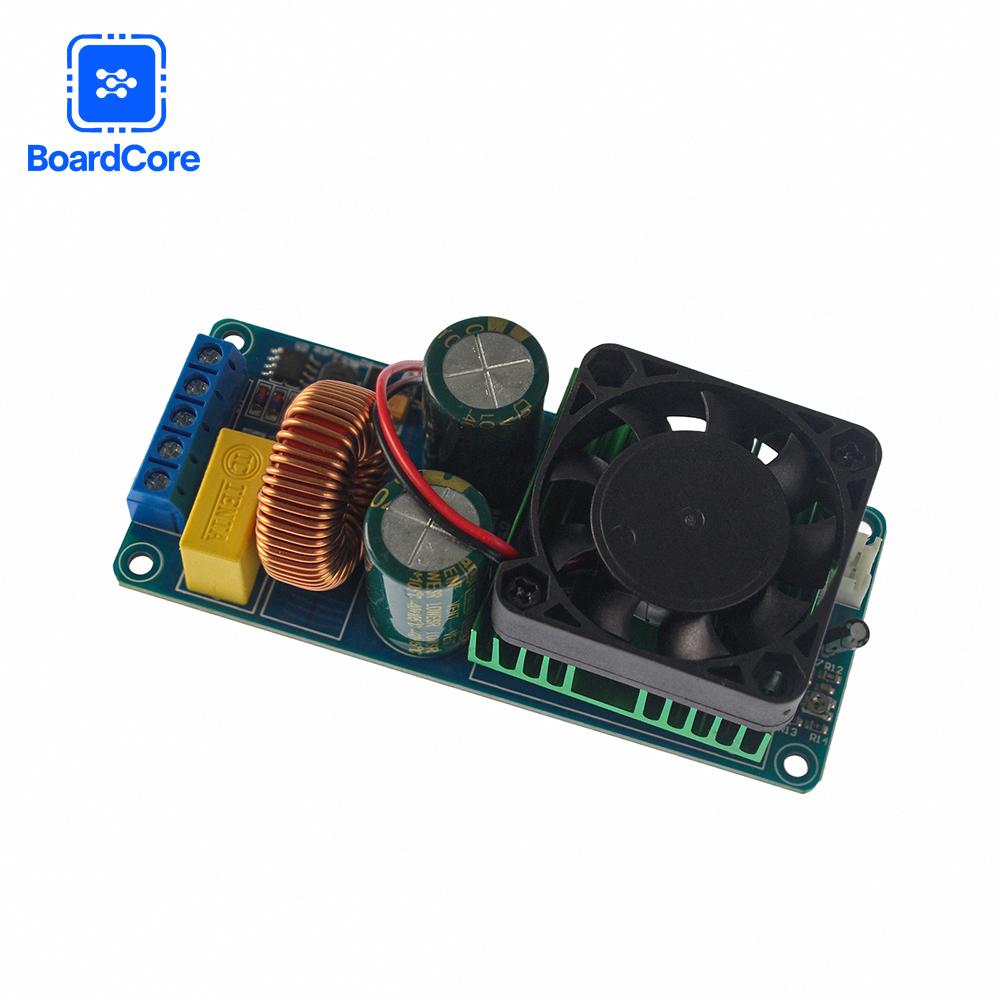

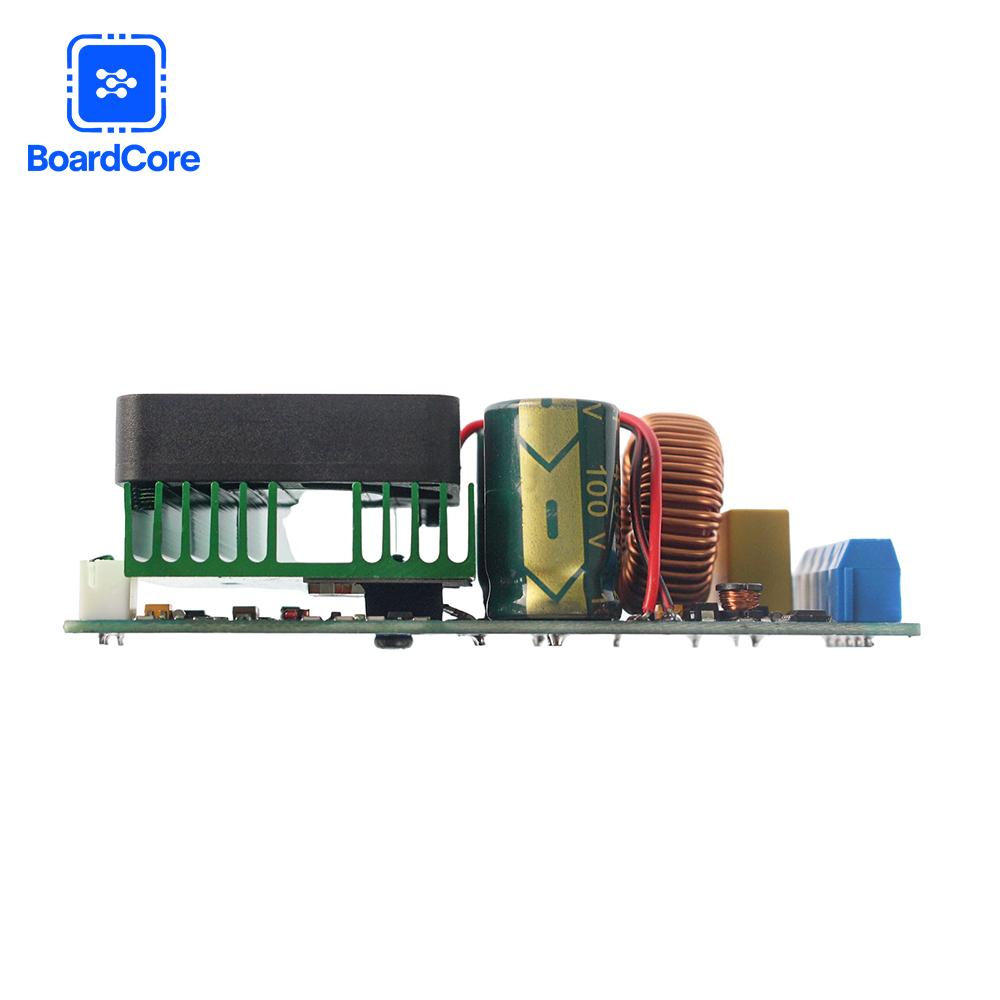

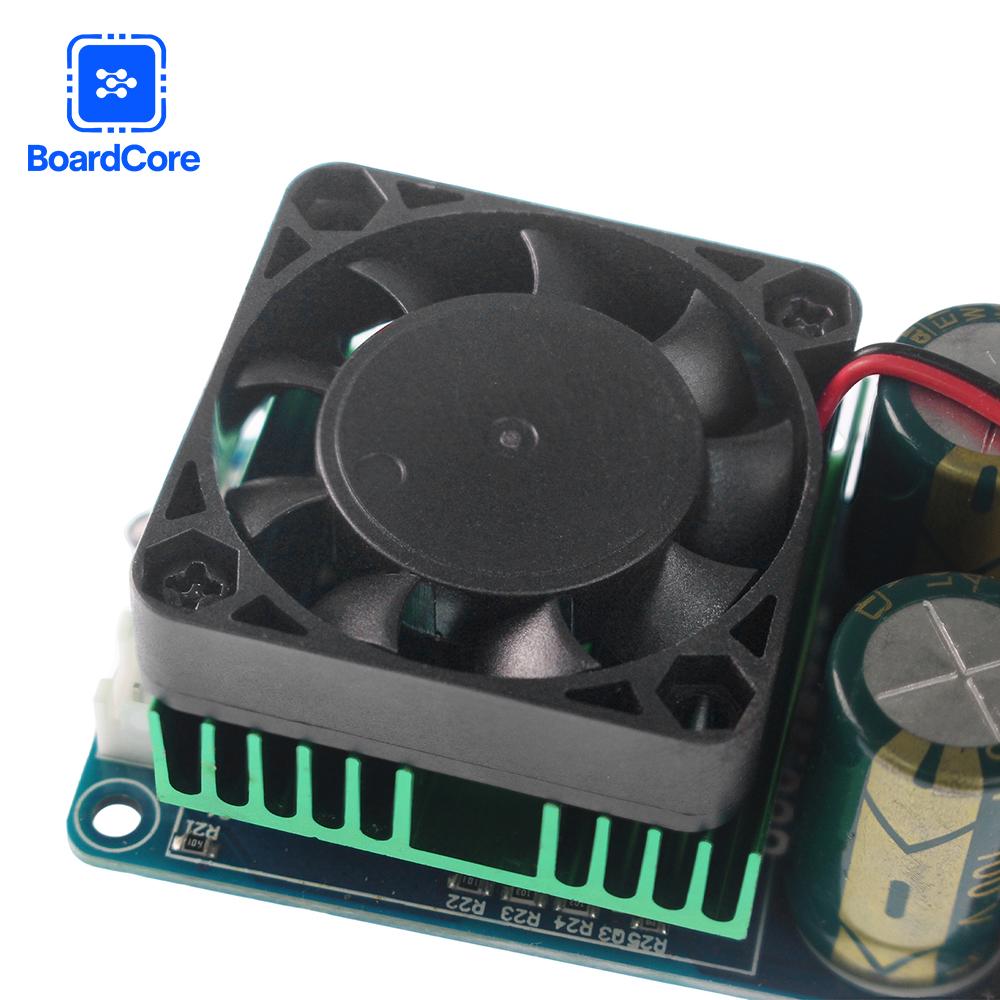

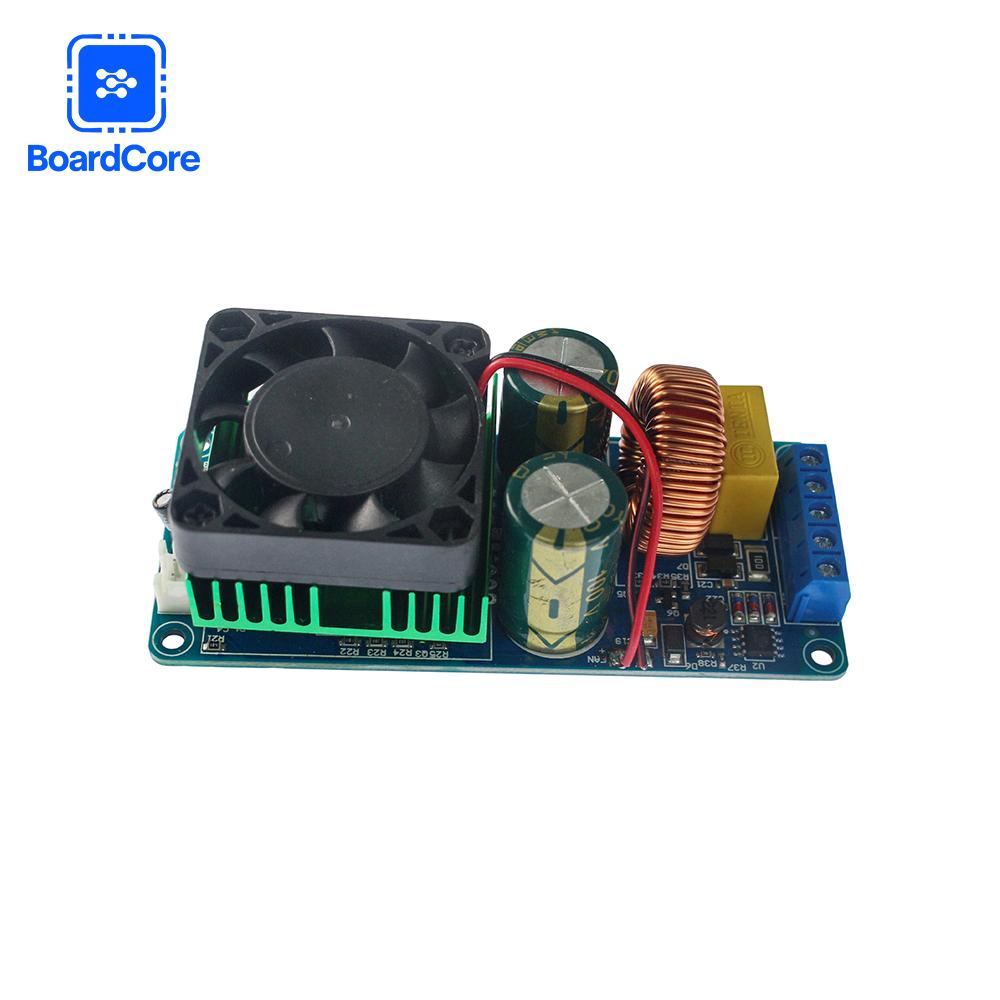

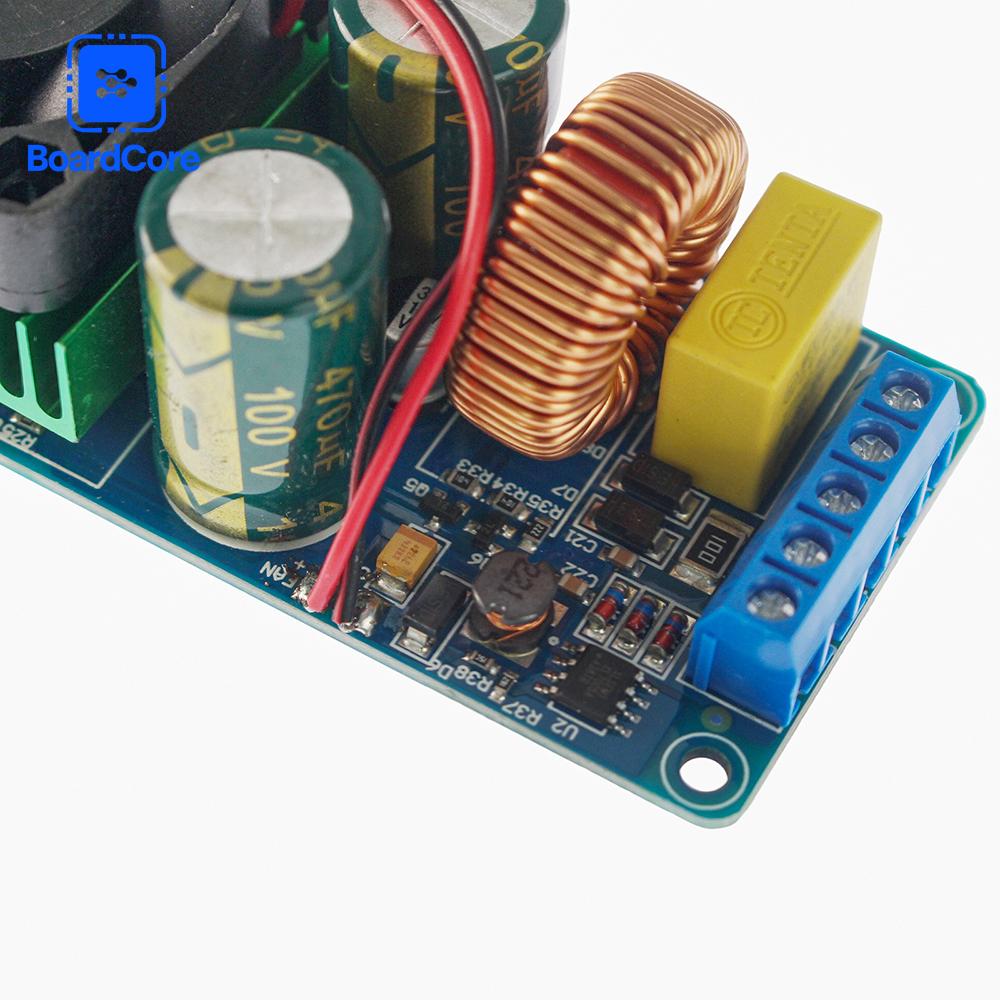

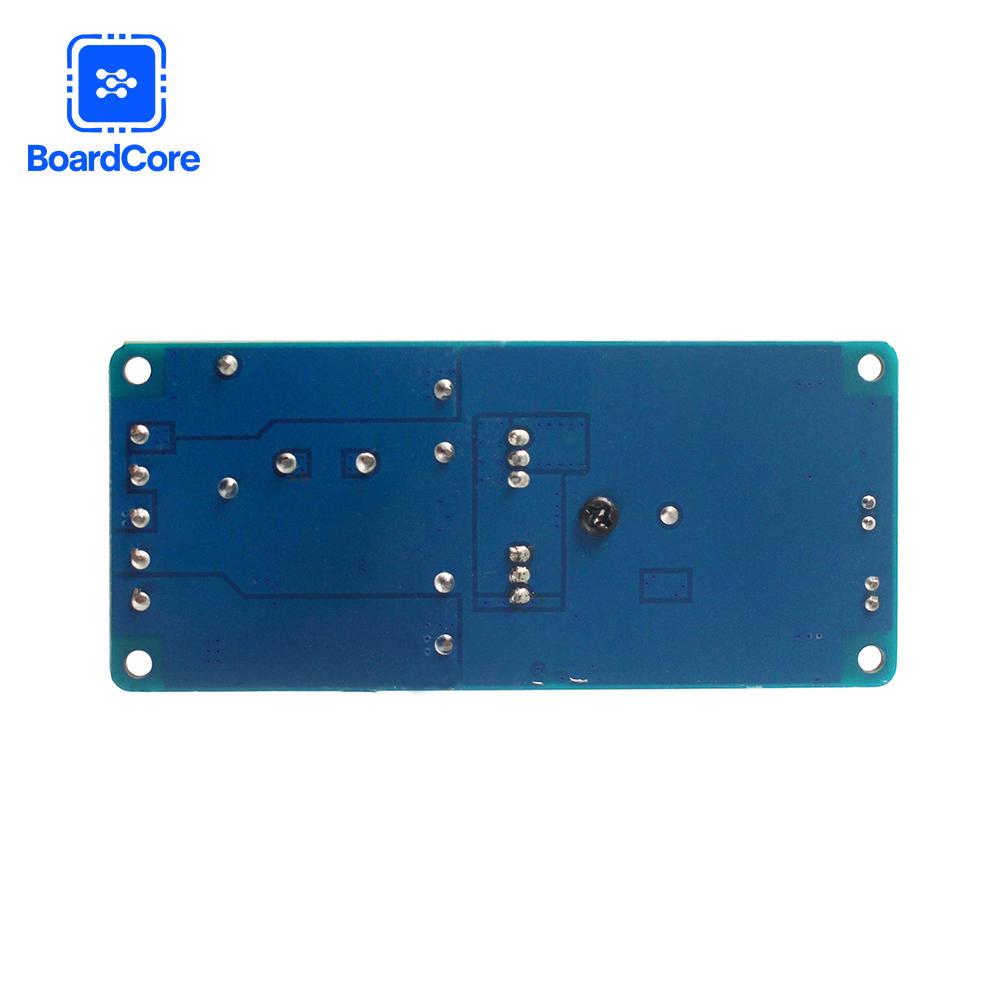

наименование товара: HIFI Цифровая плата усилителя класса D
Модель продукта: RS2092S
Напряжение питания: Двуполярный источник питания постоянного тока ± 58--- ± 70В
Номинальная выходная мощность: 500W (± 65 В питание для нагрузки 4 Ом, искажения 10%)
КПД: >=90%
Сигнал-шум: 90дБ
Суммарные гармонические искажения: 380W (± 65 В питание для 4-омного динамика, искажения <0,1%)
280 Вт (± 65 В питание 8 Ом динамик, искажения <0,1%)
Диапазон частотной характеристики: 20Гц-20кГц
Оратор: 4-8 Ω
Коэффициент усиления напряжения: 36 раз(а)
Входная чувствительность 1,5 В (RMS)
Защита от короткого замыкания на выходе: да
Защита от постоянного смещения на выходе, также известная как защита громкоговорителей: да
Защита от перегрева: Да, если температура радиаторного полевого транзистора превысит 100 °C, выход будет отключен!
Будь осторожен:
Согласно формуле мощности P=U * U/R=напряжение * напряжение/нагрузка, видно, что мощность определяется напряжением и нагрузкой.
Чем выше напряжение и чем меньше нагрузка, тем больше мощность. Диапазон напряжения питания платы относится к напряжению в этом диапазоне,
и не все напряжения и мощности нагрузки обозначены как выходные высокой мощности. Например, при использовании 12 В для питания нагрузки 4 Ом максимальная мощность составляет 15 Вт,
и максимальная мощность составляет 7,5 Вт при 8 Ом; при использовании 24 В для питания нагрузки 4 Ом максимальная мощность составляет 50 Вт, а максимальная мощность при 8 Ом составляет 25 Вт;
в любой момент блок питания должен быть мощнее усилителя мощности, иначе высокую громкость включить не получится, мощность будет снижаться и отключаться,
и соответствующую выходную мощность достичь невозможно.
инструкции:
1. Номинальное напряжение питания — двойное питание ± 65 В, и напряжение может работать нормально в пределах ± 58 В - ± 70 В (Если оно превысит 70 В, оно сгорит, и сгорание не входит в гарантию! ) Если это кольцевой бык, из-за отсутствия функции стабилизации напряжения, напряжение будет колебаться вместе с электросетью. Пожалуйста, используйте это, чтобы оставить поле. Неправильно подключайте положительный и отрицательный выводы источника питания, чтобы не сжечь плату.
2. Рекомендуется использовать двухполярный источник питания постоянного тока с фильтрацией ± 65 В для питания.
3. Для динамика рекомендуется использовать 10-18-дюймовые 4-евровые - 8-евровые динамики.
4.Хотя аудиовыход имеет защиту от короткого замыкания, старайтесь избегать коротких замыканий насколько это возможно.
5. Пожалуйста, внимательно проверьте правильность подключения перед включением питания.
6. Коэффициент усиления напряжения этой платы фиксирован на 40 раз. Если выходной мощности недостаточно, предусилитель можно добавить в зависимости от конкретной ситуации.
Схема электропроводки следующая::
