Особенность:
*Маленький и изысканный
* Надежная производительность
*Низкое потребление
*Широкий спектр применения
*Элементы с наименьшим расстоянием до линий высокого тока
Описание:

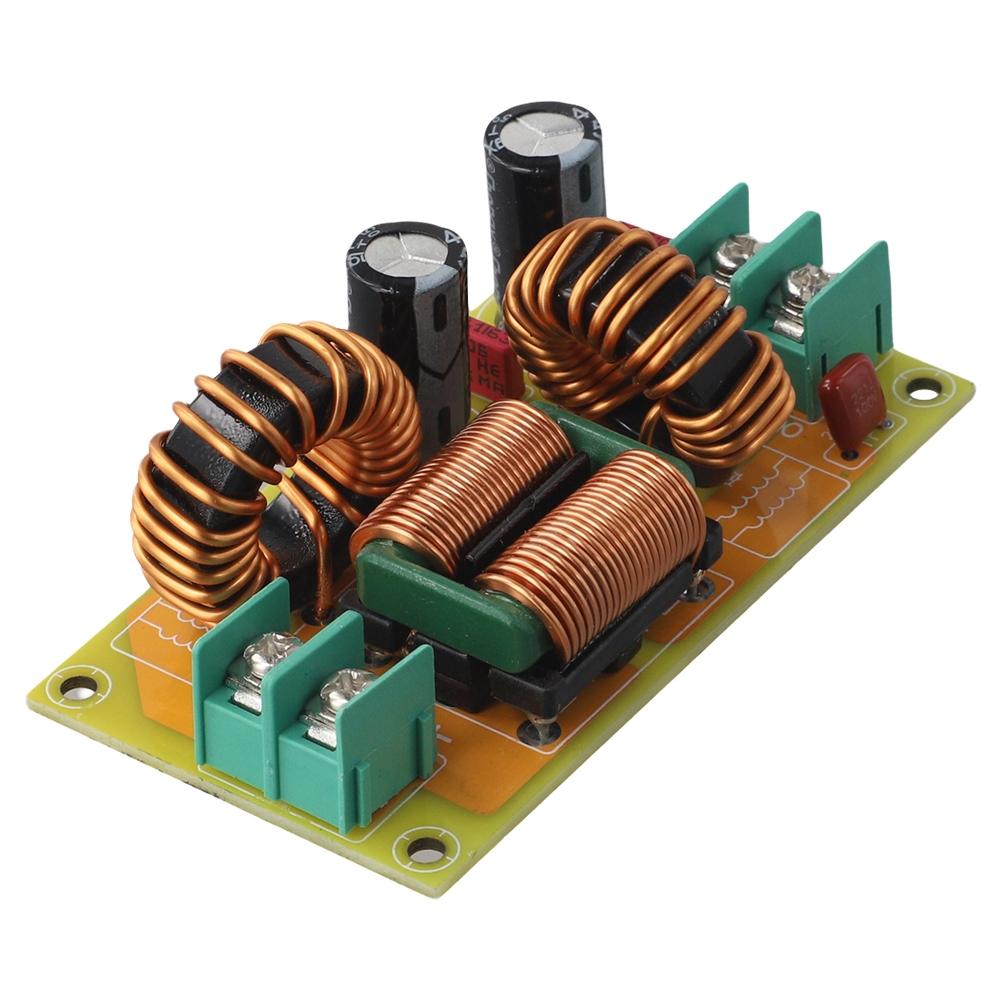

Введение в схему фильтра питания постоянного тока: Эта схема состоит из трех частей. Первая часть — это первичная схема LC-фильтра, вторая часть — синфазный фильтр для ЭМИ, а третья часть — вторичная схема LC-фильтра.
LC-фильтр, обычно называемый пассивным фильтром, является традиционным устройством компенсации гармоник источника постоянного тока, состоящим из индуктивностей и конденсаторов.. Он может отфильтровать 1 или более гармоник в источнике питания и очистить источник питания постоянного тока.
Фильтрация синфазных помех может решить проблему быстрых переходных импульсных помех с частотой повторения в несколько тысяч Гц в некоторых местах расположения пользователей, а также может подавить их.
Спецификация печатной платы FR4 42X77X1.6MM, кратчайшая схема сильноточного контура, короткий путь, выдерживает больший ток и создает меньше помех для внешнего мира.
Соответствующие индуктивности 10А, 20А,
Ввод: Постоянное напряжение не превышает 50 В(повышенное напряжение можно увеличить, заменив электролитические конденсаторы)
Выход: ПОСТОЯННЫЙ ТОК.
ток: 10А.20А поставляется по запросу.
Основные характеристики:
Печатная плата: двухсторонняя плита из стекловолокна FR4
Электролитический конденсатор: 50В 470мкФ использование 2 шт.
Пленочные конденсаторы: 100NF 2 шт. 470 PF 1 шт.
Магнитный кольцевой дроссель: 2 ШТ дозировка,(20A высокий ток одиночный),
Синфазный индуктор; дозировка 1 шт.,(20A сильноточный плоский индуктор с одинарной медной полосой)
Разъем: 7.62 гнездо 2PIN 3PIN по 1 шт.
Этот модуль подходит для источников питания постоянного тока, которые устраняют электромагнитные помехи, и может использоваться в автомобилях, мотоциклах и цепях постоянного тока с относительно сильными электромагнитными помехами.
Характеристики:
Часть названия:для EMI-фильтров
Материал:Как показано
Размер:Как показано
цвет:Как показано
Содержание пакета:
1 * фильтр
уведомление:
Из-за ручного измерения, пожалуйста, допустите погрешность 1-3 мм. Пожалуйста, убедитесь, что вы не возражаете перед началом торгов.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента. Пожалуйста, обратитесь к фактическому полученному изображению. Большое спасибо.
Возврат по недоставке
