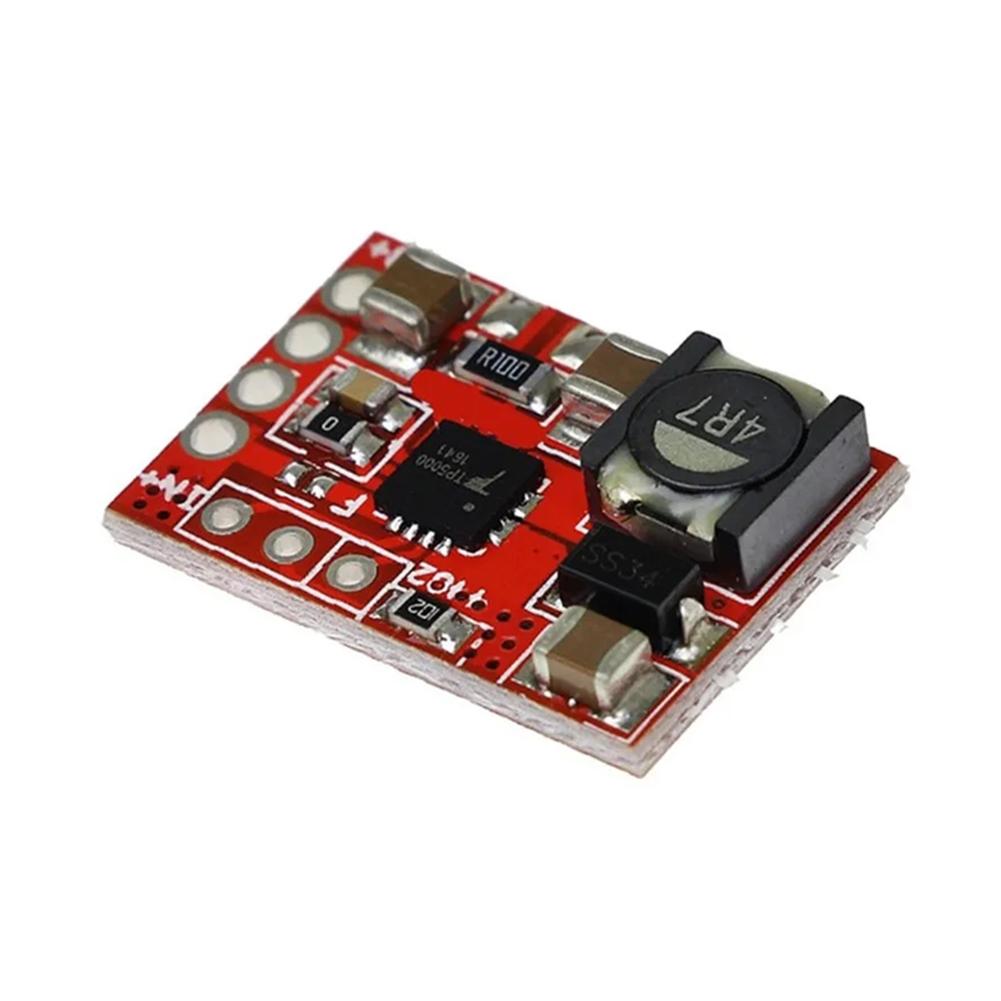

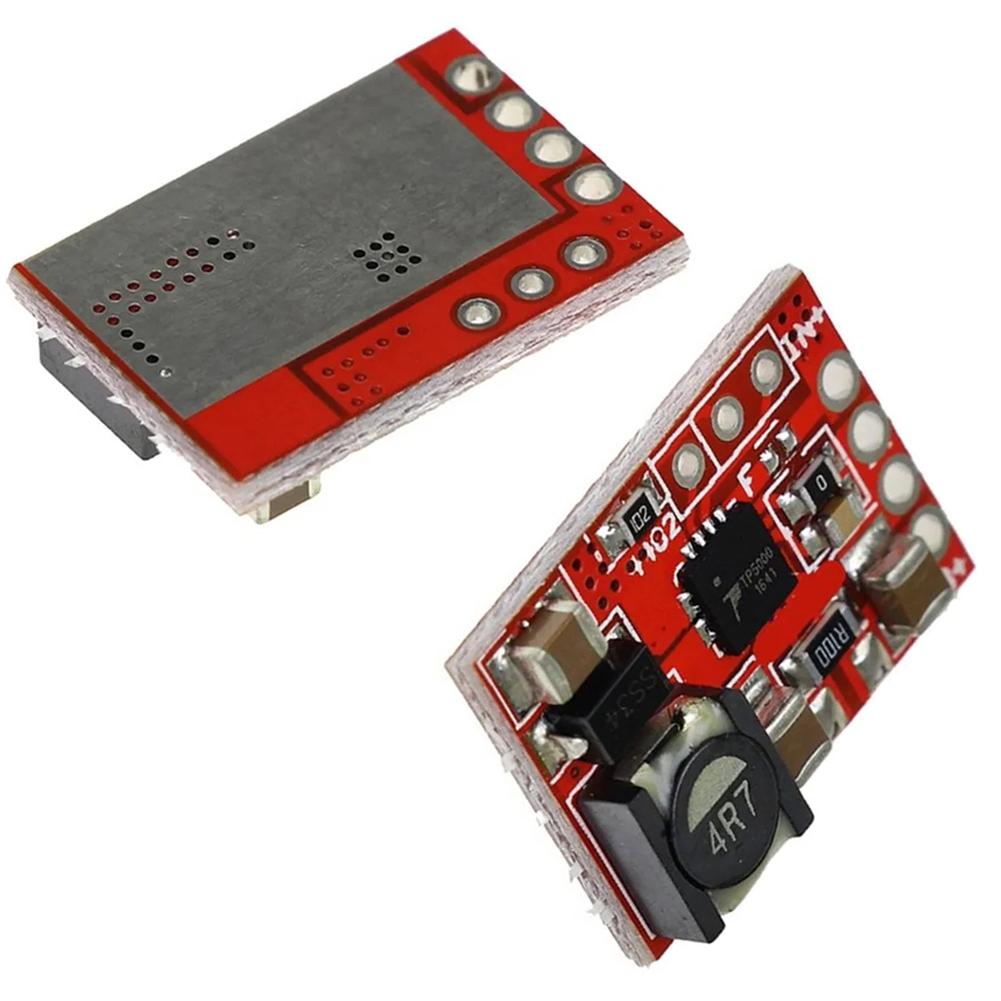

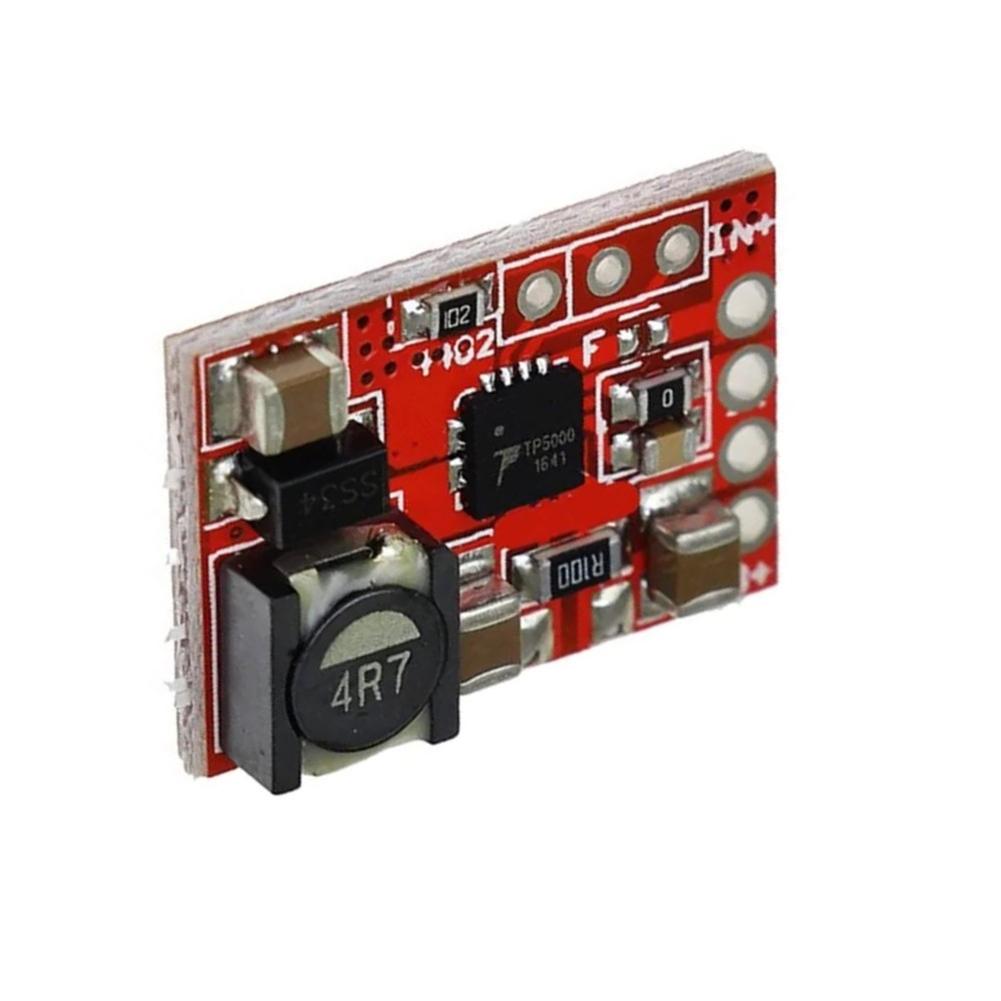

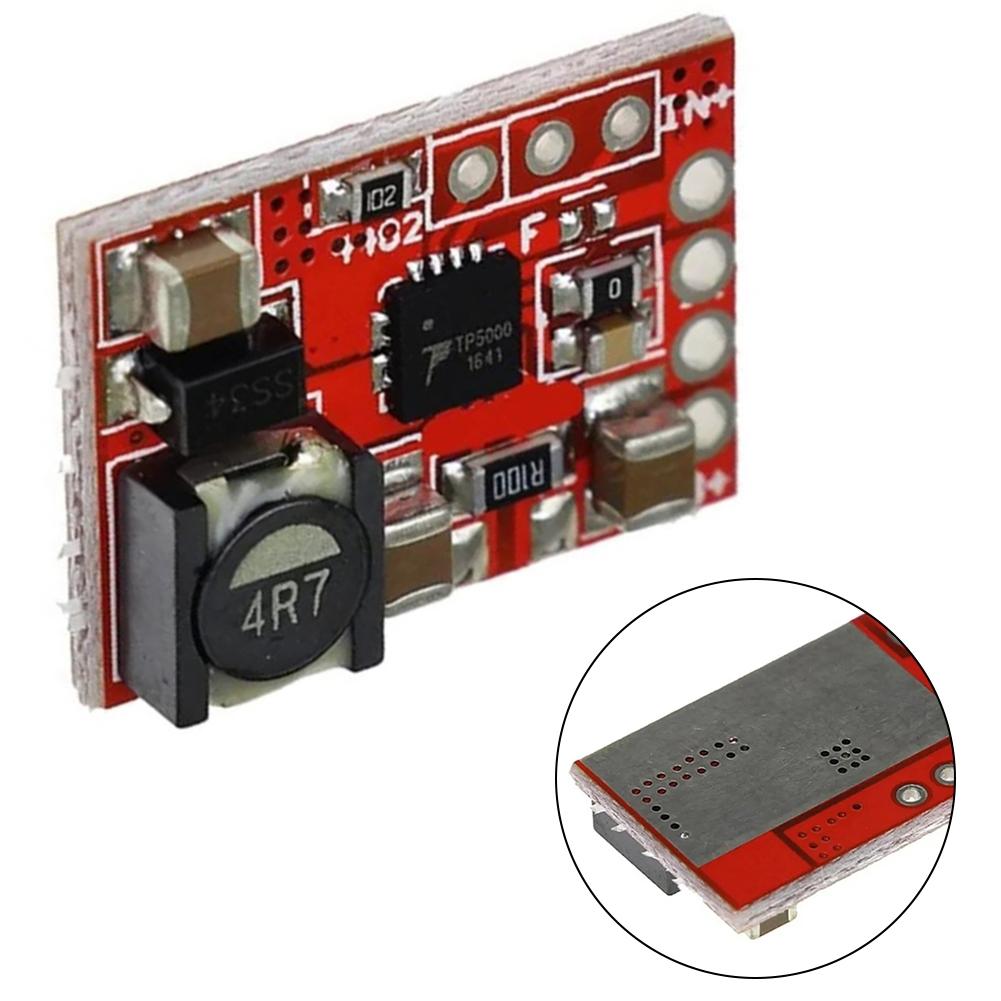

Модуль зарядки аккумулятора TP5000 3,2 В, литий-ионный, плата зарядки 4,2 В 1 А через USB.

Описание: TP5000 3.2V для модуля зарядки Lifepo4 Модуль зарядки литий-ионного аккумулятора 4.2V 1A USB для платы зарядки Lipo аккумулятора Зарядный ток составляет 1 А, и заряд поддерживается на уровне 1 А в течение всего процесса постоянного тока.. Дополнительное рассеивание тепла не требуется, что снижает влияние тепла на зарядный ток.. Сокращение времени зарядки. Опционально обычный литий-ионный литий-полимерный аккумулятор или литий-железо-фосфатный аккумулятор, для изменения настройки нужен только джампер.

Характерная черта: Входное напряжение 4.5-9В Выходное напряжение 4,2 В/3,6 В плюс-минус %(плата по умолчанию настроена на литий-ионный аккумулятор 4,2 В) Выходной ток: по умолчанию 1A Медная лента 5A сильноточный и малогабаритный индуктор, полностью закрытый магнитный, с низкими потерями и низкими помехами! Односторонняя установка на машину, общая толщина 4 мм, ультратонкий, малая площадь, хорошее рассеивание тепла, открытая медь на задней стороне для легкой установки и теплоотвода Основанный на понижающем DC-DC преобразователе, КПД намного выше, чем у линейной схемы зарядки, и тепловыделение значительно меньше.. Ток зарядки составляет 1 А, но входной ток составляет всего около 0,7 А. Опциональная литий-железо-фосфатная батарея или обычная литий-ионная/литий-полимерная батарея, можно установить только одну с помощью перемычки Маленький размер, размером с центовую монету, зарядка 1А без дополнительного отвода тепла При перегреве для защиты перегрев автоматически уменьшит ток для предотвращения перегорания. Высокоточные резисторы на всю страницу, самые стабильные температурные характеристики многослойных керамических конденсаторов из драгоценных металлов 1210 для X7R Полностью автоматическая остановка, двухцветный индикатор состояния зарядки

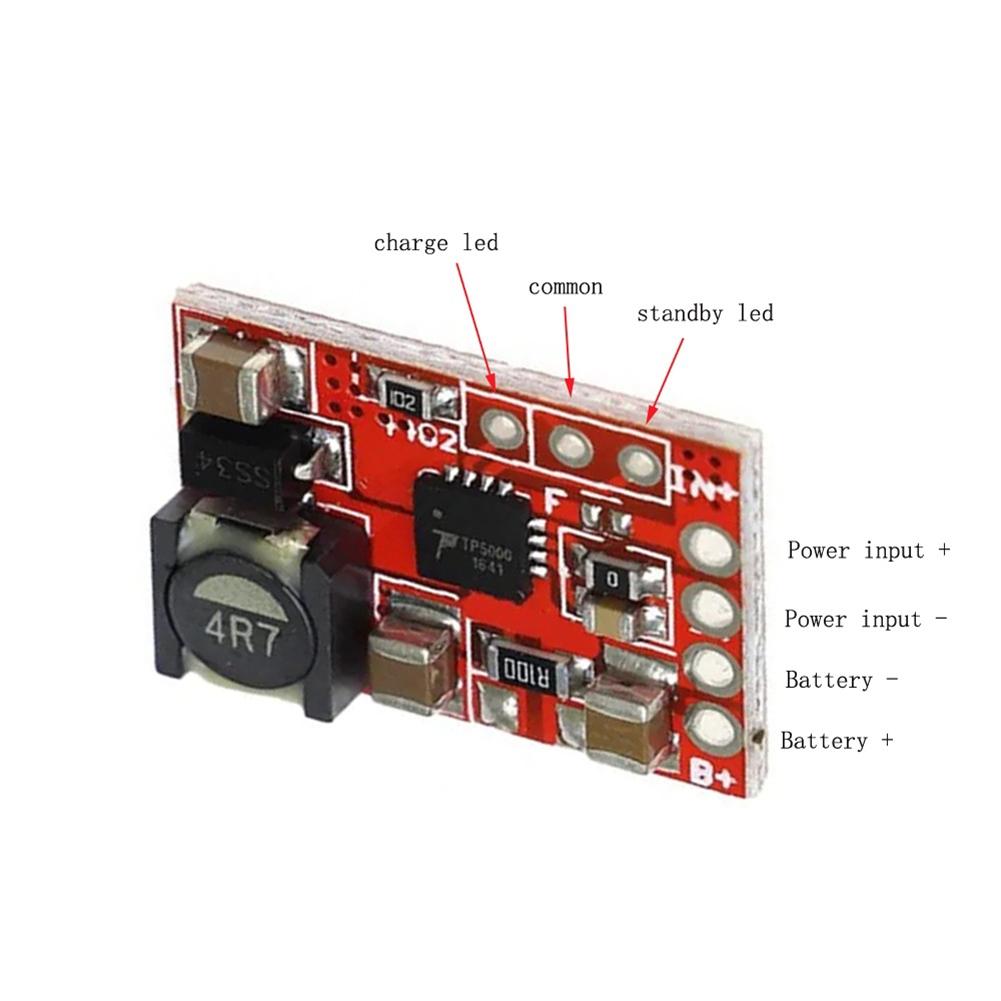

Параметры: Размер: 21,5 мм*14,5 мм*4,2 мм, ультратонкий и ультрамаленький, размером с центовую монету, односторонняя пайка оплавлением Ввод: 4,5-9 В(рекомендуется не превышать 7 В) Выходное напряжение: 4.2В/3.6В плюс или минус % для выбора перемычкой Выходной ток: 1А по умолчанию, отвод тепла требуется при токе более 0,5А 4 клеммные колодки, 2 входа, 2 батареи и место для пайки светодиодов, расположенных в линию

инструкции: В комплект схемы входит красно-зеленый или красно-зеленый , его нужно припаять к схеме самостоятельно, как показано на детской картинке, самая длинная ножка посередине, самая длинная ножка близко к чипу, а самая короткая ножка близко к краю. Силовой терминал подключен к источнику питания 4,5-7 В, ток должен быть больше зарядного тока, и в это время горит зеленый индикатор. Клемма аккумулятора подключена к литиевой батарее или литий-железо-фосфатной батарее. Если батарею необходимо зарядить, она загорится красным. Если вам нужно отрегулировать ток, пожалуйста, измените необходимый вам ток в резисторе для измерения тока.. Напряжение выборки 0,1 В, ток = 0 / значение сопротивления Схема была спаяна с 0. ом резистор и есть пробел

пакет: *Модуль зарядки

уведомление: . Реальный цвет товара может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения. 2. Пожалуйста, позвольте небольшое отклонение ручного измерения для данных.
