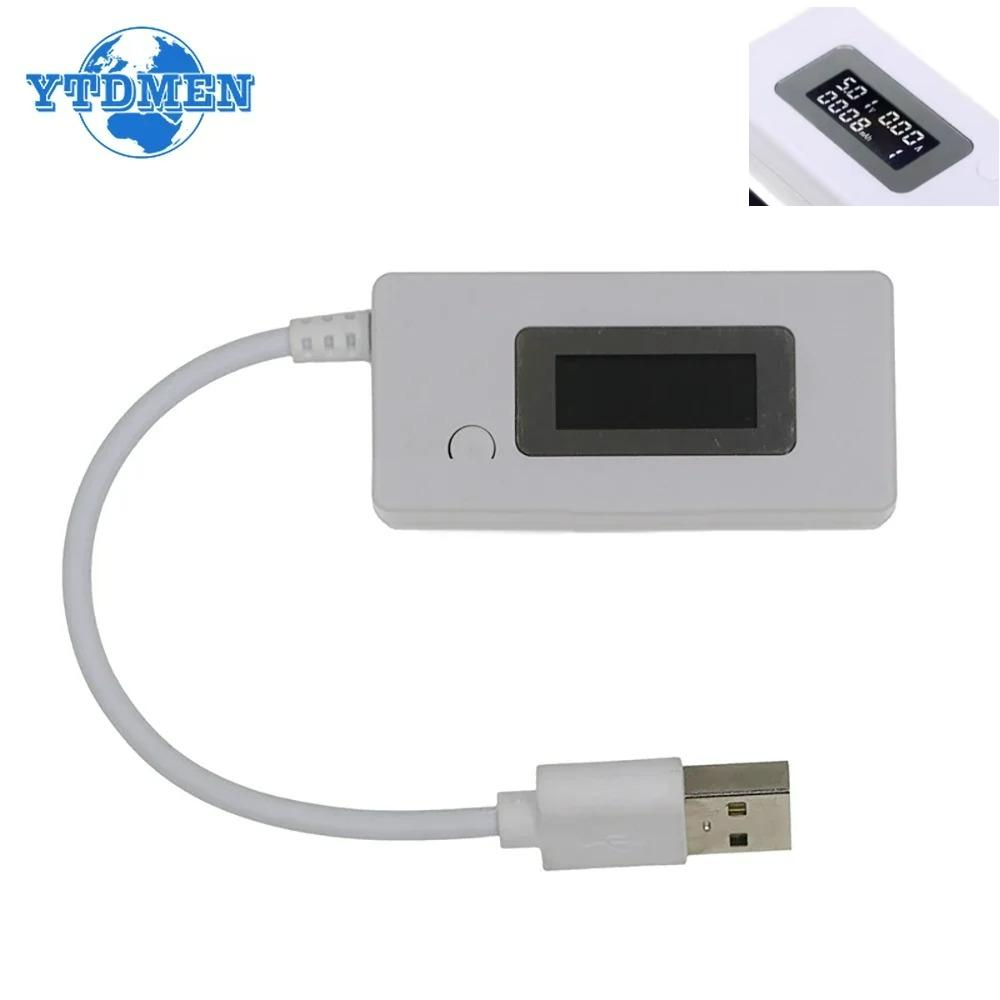

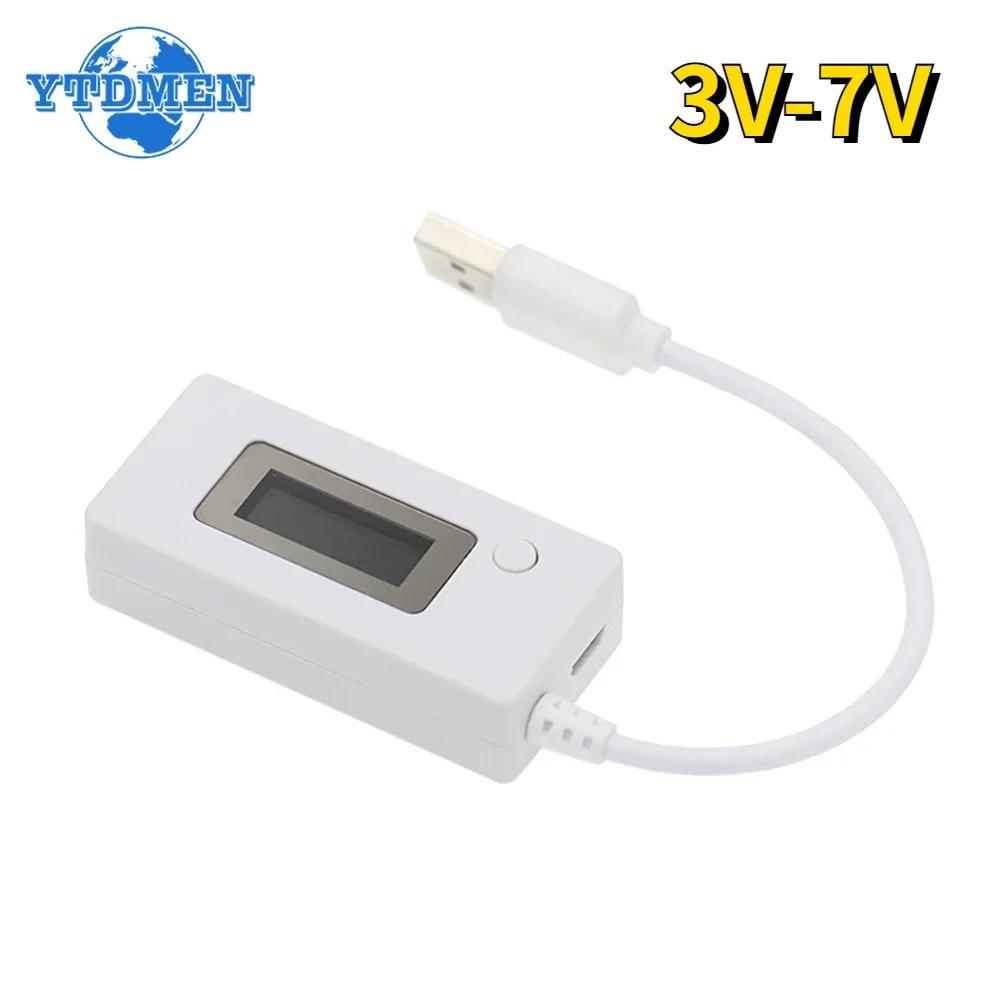

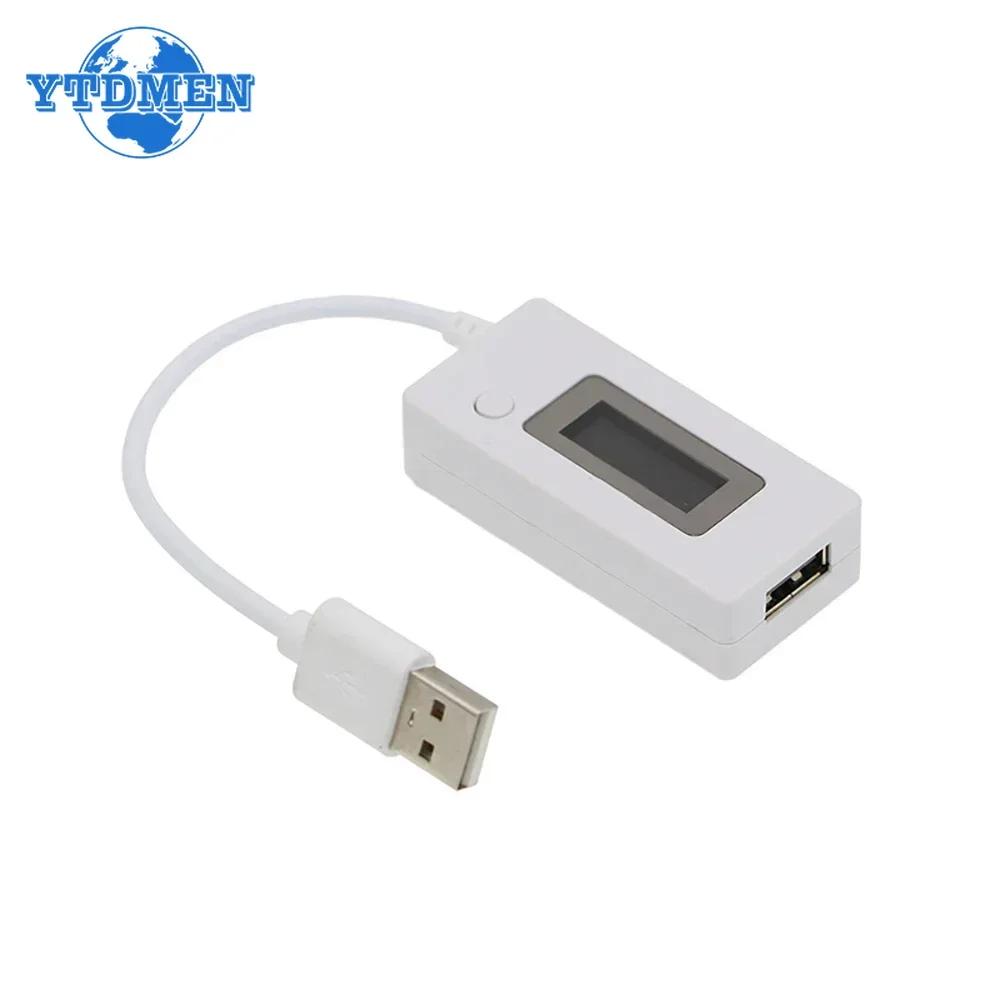

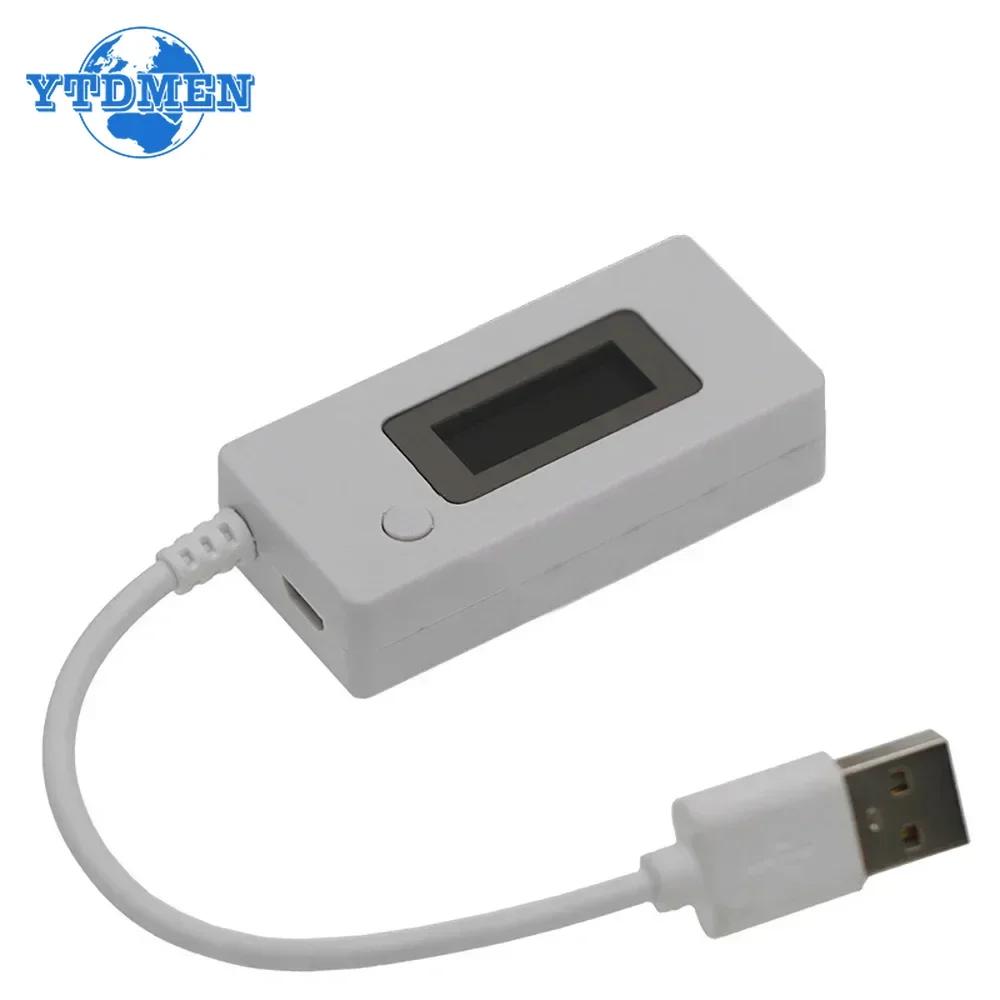

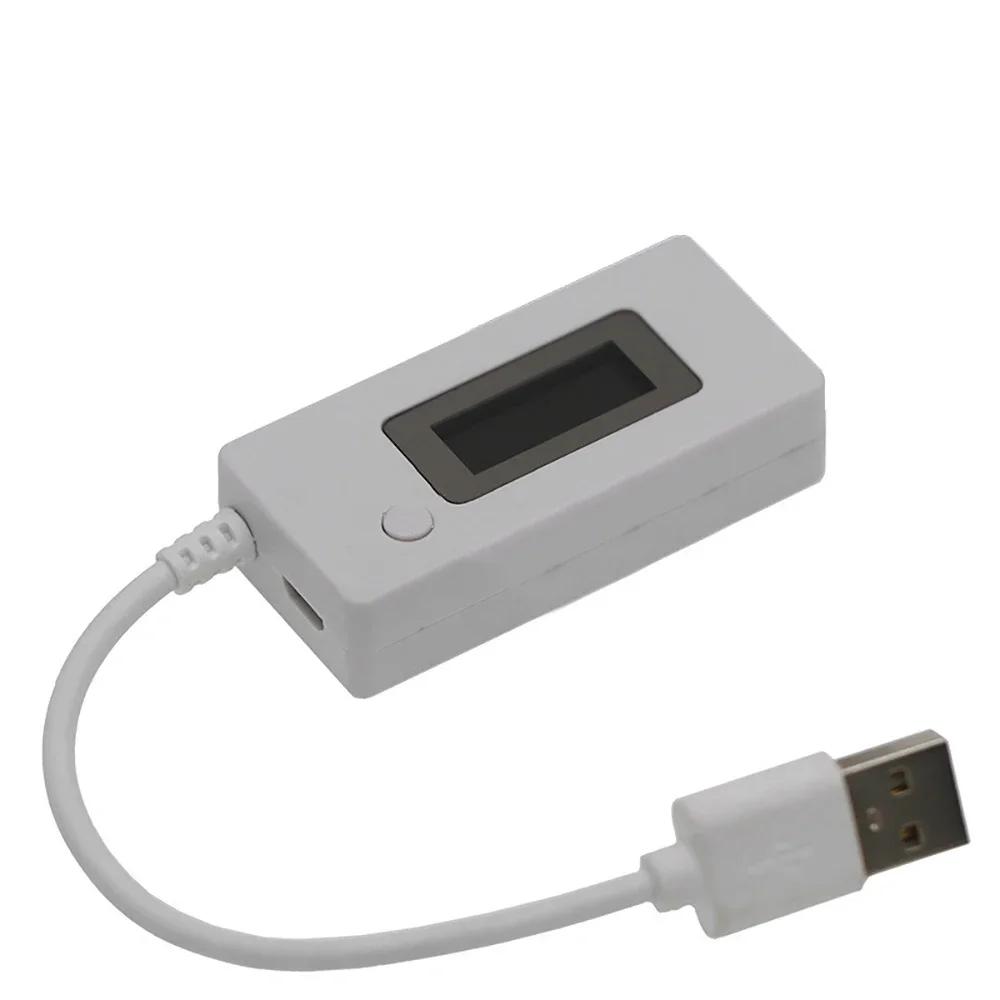

USB Тестер
1.Функции продукта:
Отображение данных о напряжении, токе и мАч одновременно, легко просматривать
Может обнаруживать выходную мощность мобильных устройств, мАч
Сохранение данных обнаружения по нескольким группам, функция сохранения при отключении питания
Не влияет на передачу данных
Более высокая точность, текущие параметры не будут скакать.
Двойное питание от USB male и порта MicroUSB, может определять качество кабеля MicroUSB
Ток шунтирования 25 мОм, меньшие потери
С функцией точной калибровки тока, более высокой точностью тока (уже откалиброван при отправке)
2, эксплуатационные параметры:
Входное напряжение: 3В-15В (фактически 15 В или меньше)
Разрешение напряжения: 0,01 В
Испытательный ток: 0.05А-3.50А
Текущее разрешение: 0,01А
Диапазон мощности: 0-19999мАч
точность: плюс-минус 1%
Потеря линии: около 0,1 Ом
Тестовое содержимое: напряжение аккумулятора, ток, разрядность (всего 10 групп данных)
3, введение в функцию:
3.1, измерение напряжения и тока:
USB-папа подключен к 5В заряднику, гнездо-мама подключено к сотовому телефону и другим устройствам, напрямую считываются параметры напряжения и тока.
3.2, Измерение качества кабеля MicroUSB:
Гнездо, подключенное к сотовому телефону и другим устройствам, сначала используйте вилку устройства для подключения к 5В зарядке, запомните напряжение, а затем используйте кабель MicroUSB от 5В зарядки, подключенный к разъему MicroUSB устройства, чтобы запомнить напряжение, чем меньше разница между напряжениями, тем лучше качество линии MicroUSB.
3.3, измерьте выходную мощность и эффективность мобильного аккумулятора:
Сначала подключите устройство к мобильному аккумулятору, включите мобильный аккумулятор, нажмите и удерживайте кнопку, пока данные о емкости не обнулятся, вставляйте в сотовый телефон много раз, пока мобильный аккумулятор не разрядится и автоматически не выключится.. При следующем включении машины отображается емкость мобильного источника питания мАч. обратите внимание, что эти мАч значительно меньше номинальных мАч, выходные мАч * выходное напряжение 5 В / мАч аккумулятора * напряжение аккумулятора 3,7 В = эффективность мобильного аккумулятора.
3.4. Коммутация данных:
Нажмите кнопку, чтобы перейти к следующему набору данных, дважды щелкните кнопку, чтобы перейти к предыдущему набору данных.
3.5, Обнуление данных:
Нажмите и удерживайте клавишу более 3 секунд, чтобы обнулить текущий набор данных.
4, примеры применения:
4.1, тестирование напряжения и тока зарядки мобильных телефонов, планшетов, мобильных аккумуляторов и других электроприборов:
Разъем USB типа «папа» тестера вставляется в USB-зарядное устройство 5 В, а разъем «мама» вставляется в мобильный телефон, планшет, внешний аккумулятор и другие устройства, и параметры напряжения и тока считываются напрямую.
4.2 Проверьте выходное напряжение и ток блока питания, мобильного источника питания (должен соответствовать загрузчику):
Разъем USB типа «папа» тестера вставляется в USB-зарядное устройство 5 В, а разъем типа «мама» вставляется в USB-нагрузку для прямого считывания параметров напряжения и тока.
4,3. Проверьте падение напряжения кабеля данных MicroUSB, чтобы сравнить перегрузочную способность различных кабелей. (должен соответствовать загрузчику):
Вилка USB дата-кабеля, находящегося под тестом, вставляется в USB-зарядное устройство 5 В, вилка MicroUSB вставляется в гнездо MicroUSB USB-тестера, гнездо USB USB-тестера вставляется в USB-нагрузку, и параметры напряжения и тока считываются напрямую.
4.4 Проверьте выходную мощность мобильного аккумулятора (должен быть объединен с загрузчиком.). Обратите внимание, что слово «выход», указанное здесь, не является номинальной емкостью мобильного аккумулятора, номинальная емкость мобильного аккумулятора относится к общей емкости аккумулятора внутри, и она намного больше фактической выходной емкости! (Клиенты, которые не понимают, пожалуйста, поищите сами):
Мобильный источник питания полностью заряжен, тестер USB-штекер вставлен в мобильный источник питания, разъем-розетка подключен к USB-заряднику и установлен на режим 1A, разрядка продолжалась до автоматического отключения мобильного источника питания. (обязательно обратите внимание на теплоотвод зарядного устройства!), затем записанные данные мАч. Данные мАч, зафиксированные в это время, являются выходной емкостью мобильного аккумулятора.
Мобильный аккумулятор, заряженный тремя батареями Samsung 2600 мАч (общая емкость 7800 мАч), с результатами разряда EBD для 6108 мАч, с результатами теста USB-тестера для 6117 мАч, доказывающими, что тест емкости тестера довольно точен!
