Происхождение:Материковый Китай

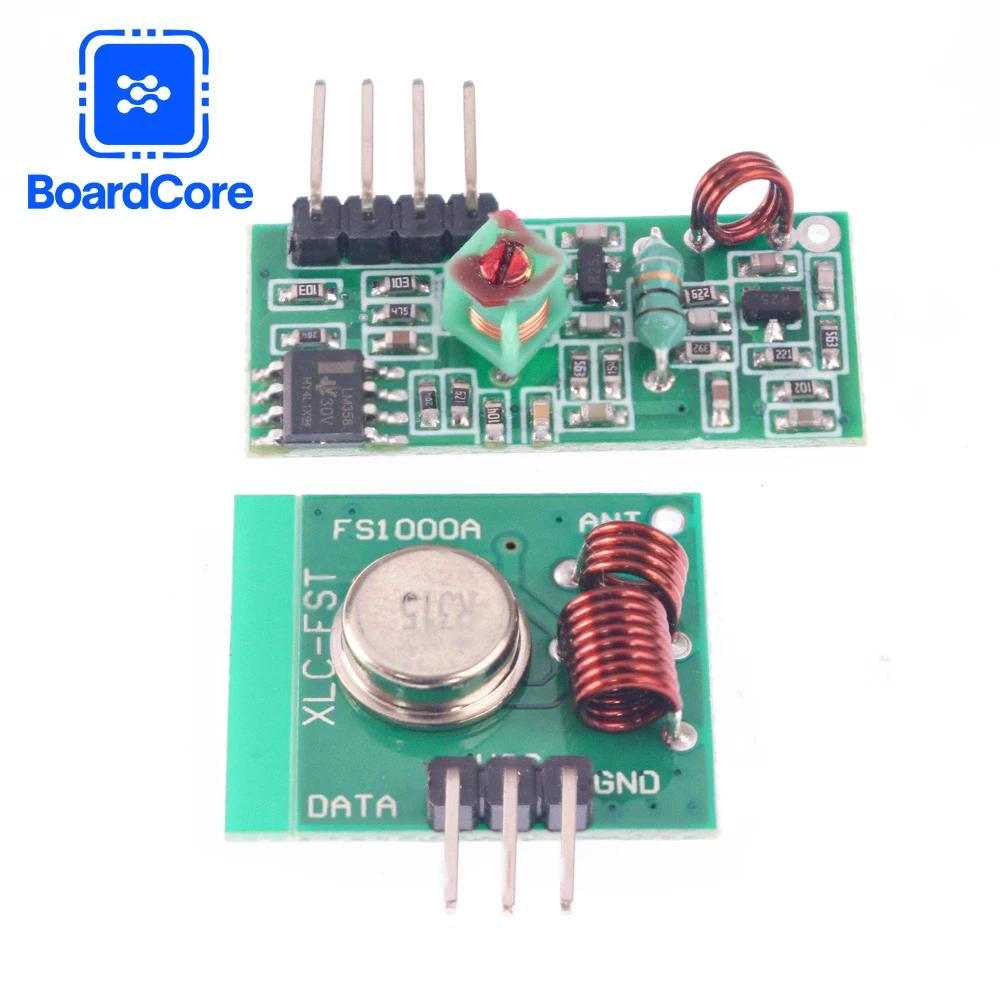

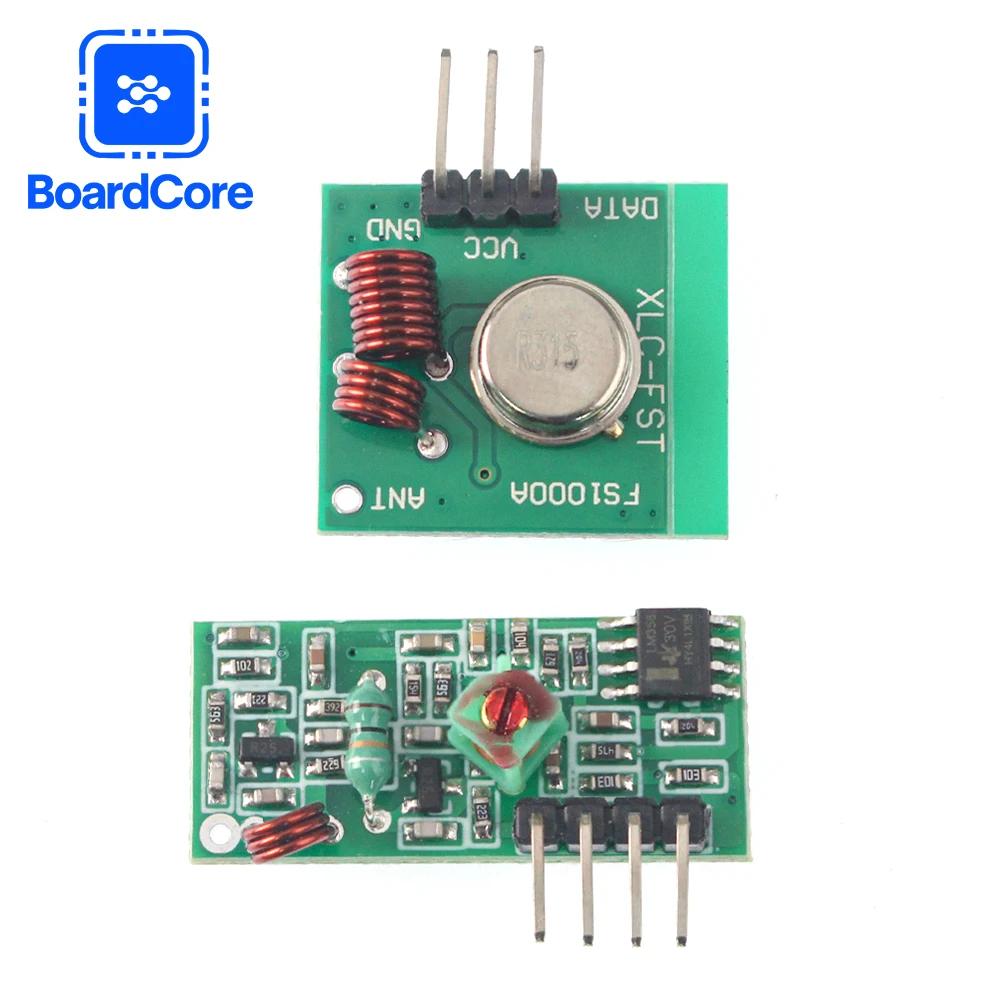

Модель продукта: Модуль приемника 315 МГц + MX-FS-03V
Размеры модуля приемника 315 МГц: 30×14×7мм | Размеры передатчика: 19×19мм
Вес модуля приемника 315 МГц: 4,5 г | Вес передатчика: 6.5g
Модуль приемника 315 МГц и технические характеристики передатчика

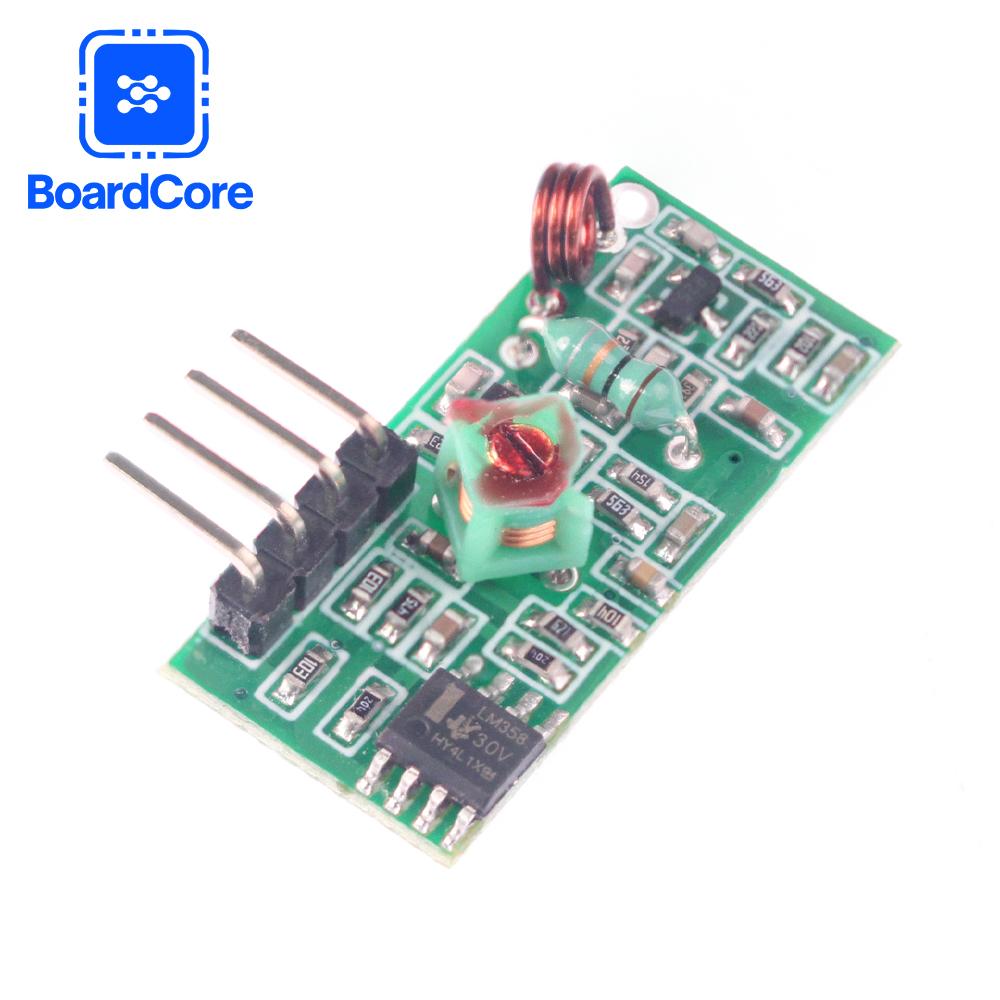

Модуль приемника 315 МГц (модель: МХ-05В)
Рабочее напряжение: DC5V
Ток в режиме ожидания: 4mA
Получение Чувствительности: -105дБ

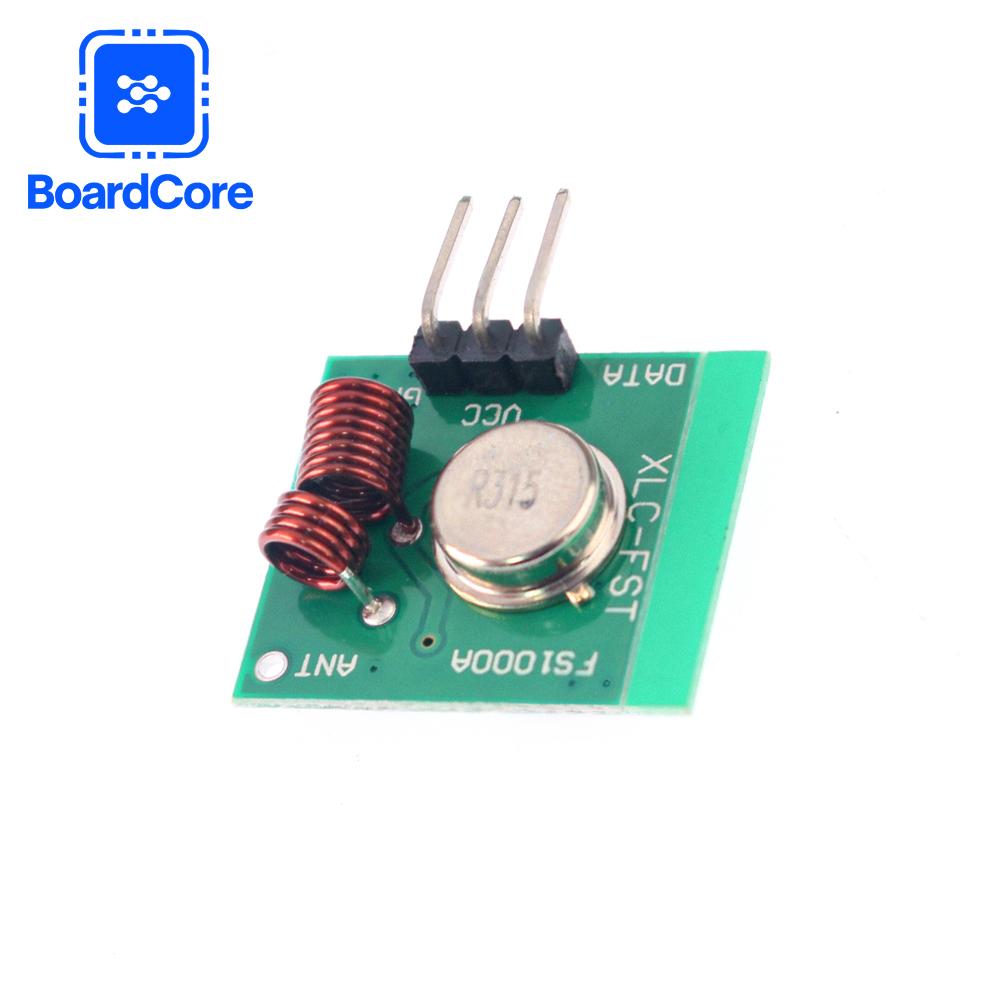

Передатчик (МХ-ФС-03В)
Расстояние передачи: 20-200м (зависит от напряжения)
Рабочее напряжение: 3,5-12 В
Габаритные размеры: 19×19мм
Общие технические характеристики
Режим работы: AM
Скорость передачи: 4КБ/С
Мощность передачи: 10mW
Частота передачи: 315MHz
Внешняя антенна: Стандартный многожильный или одножильный провод 25 см
Конфигурация выводов (Слева→Направо): ДАННЫЕ; VCC; GND
Важные заметки
Напряжение VCC должно соответствовать рабочему напряжению модуля с надлежащей фильтрацией питания.
Антенна значительно влияет на прием:
Устанавливать в полностью развернутом состоянии, вдали от экранов, высоковольтных и источников помех.
Частота приемника, метод декодирования и сопротивление осциллятора должны соответствовать передатчику.
Индуктивности могут отличаться (сквозной или SMD) не влияя на функциональность.
Среда приложений
Переключатели с дистанционным управлением, модули приемников, противоугонные устройства для мотоциклов/автомобилей, продукты для домашней безопасности, электрические ворота, рольставни, окна, розетки с дистанционным управлением, светодиоды с дистанционным управлением, аудиосистемы с дистанционным управлением, гаражные ворота с дистанционным управлением, телескопические ворота с дистанционным управлением, роллерные ворота с дистанционным управлением, раздвижные ворота, системы управления воротами (открыватели/закрыватели), пульты для штор, панели управления сигнализацией, пульты сигнализации, дистанционно управляемые мотоциклы, дистанционно управляемые электромобили, дистанционно управляемые MP3-плееры и т. д.
