Вступление:

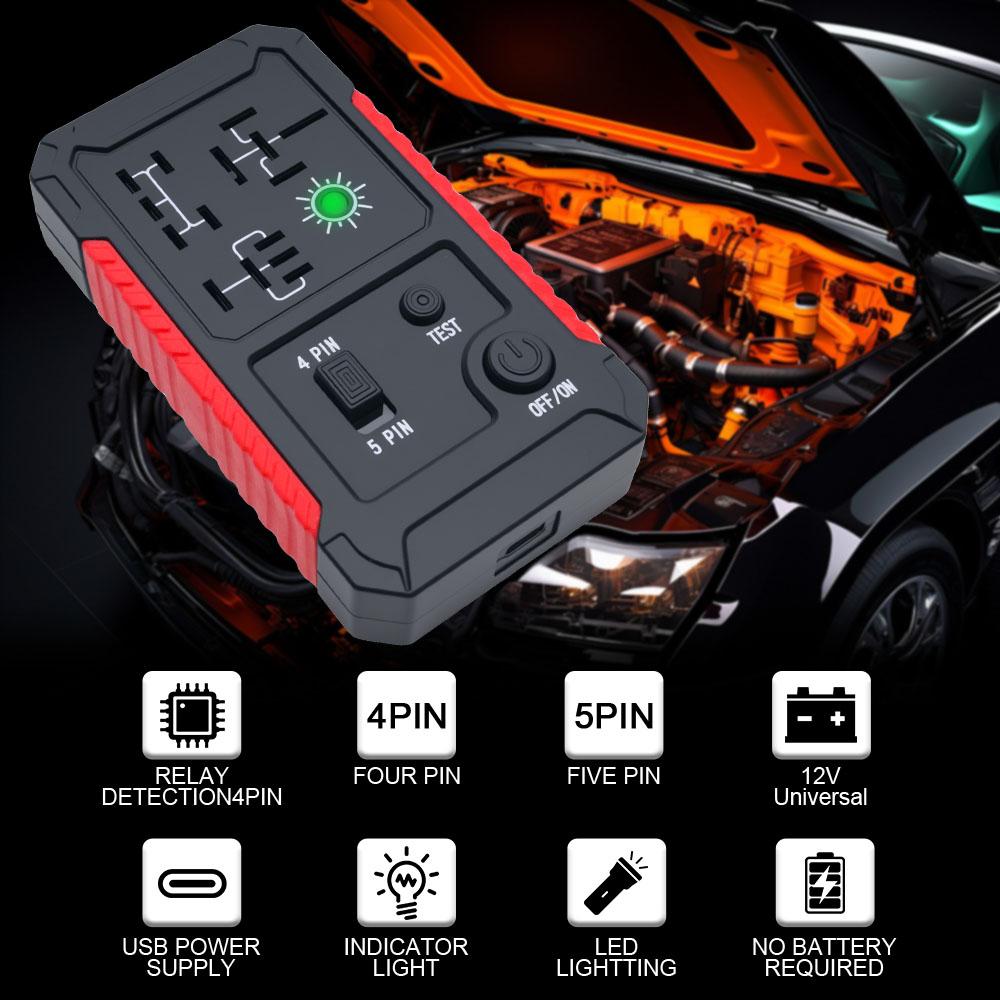

Этот продукт представляет собой портативный автомобильный тестер реле с питанием от TYPE-C, обеспечивающий безопасное и надежное обнаружение.
Он может быстро проверить включение/выключение катушки и состояние контактов 4-контактных и 5-контактных реле, завершая тест и отображая результат в течение 10 секунд.
Внимание:Для питания мобильного телефона требуется кабель TYPE-C — TYPE-C(Не включать), наш продукт предоставляет только кабель USB на TYPE-C.
Технические характеристики:
Интерфейс питания: ТИП-C
Входное напряжение/ток: 5 В постоянного тока, 1 А-2 А
Выходное напряжение обнаружения (катушка): 12 В постоянного тока
Применимые номера контактов реле: 4-контактный, 5-контактный (Электромагнитное реле 12В)
Время отклика обнаружения: 1 секунда/раз
Применимые штифты: 4-контактный/5-контактный
Диапазон рабочих температур: -10°C-50 °C
Номинальная мощность:& lt;10Вт
Использовать сопротивление катушки: ≥ 20Ω

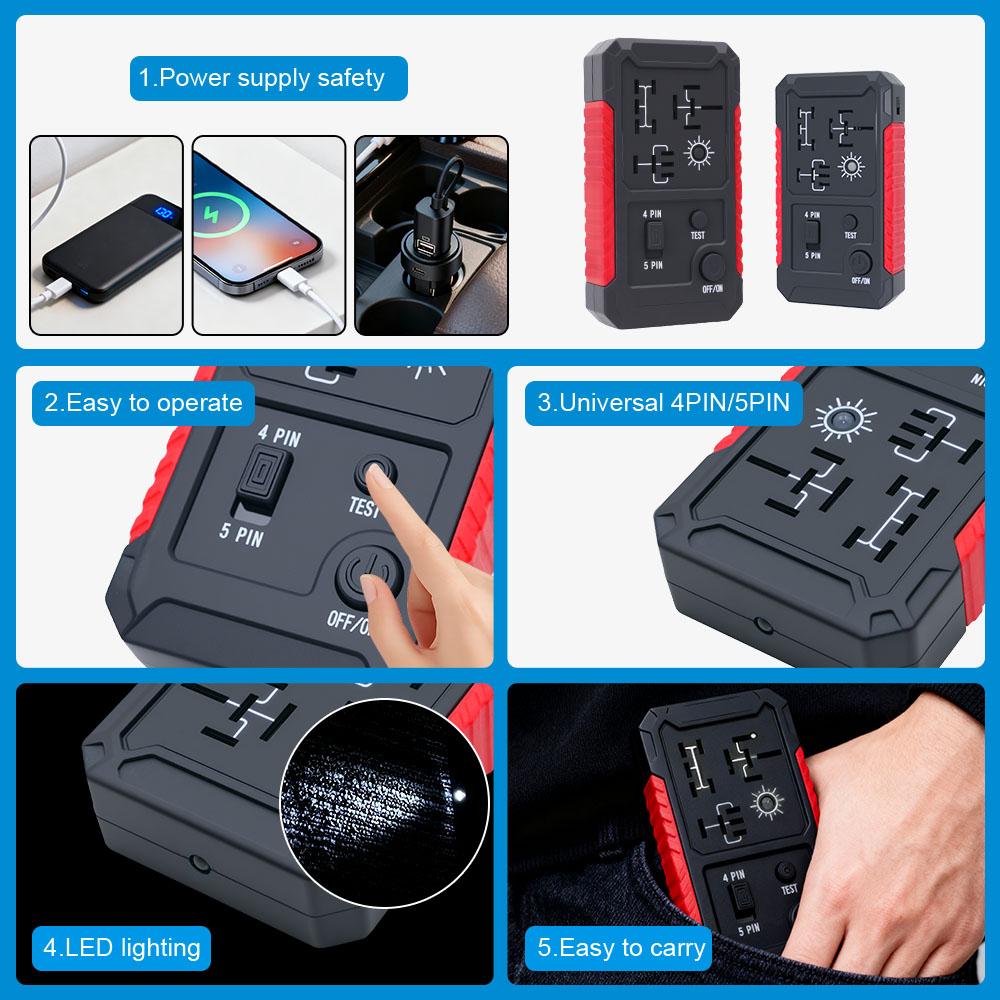

Источник питания: USB-кабель для передачи данных
совместим с дата-кабелями TYPE-C, мобильными телефонами, павербанками, автомобильными источниками питания, адаптерами

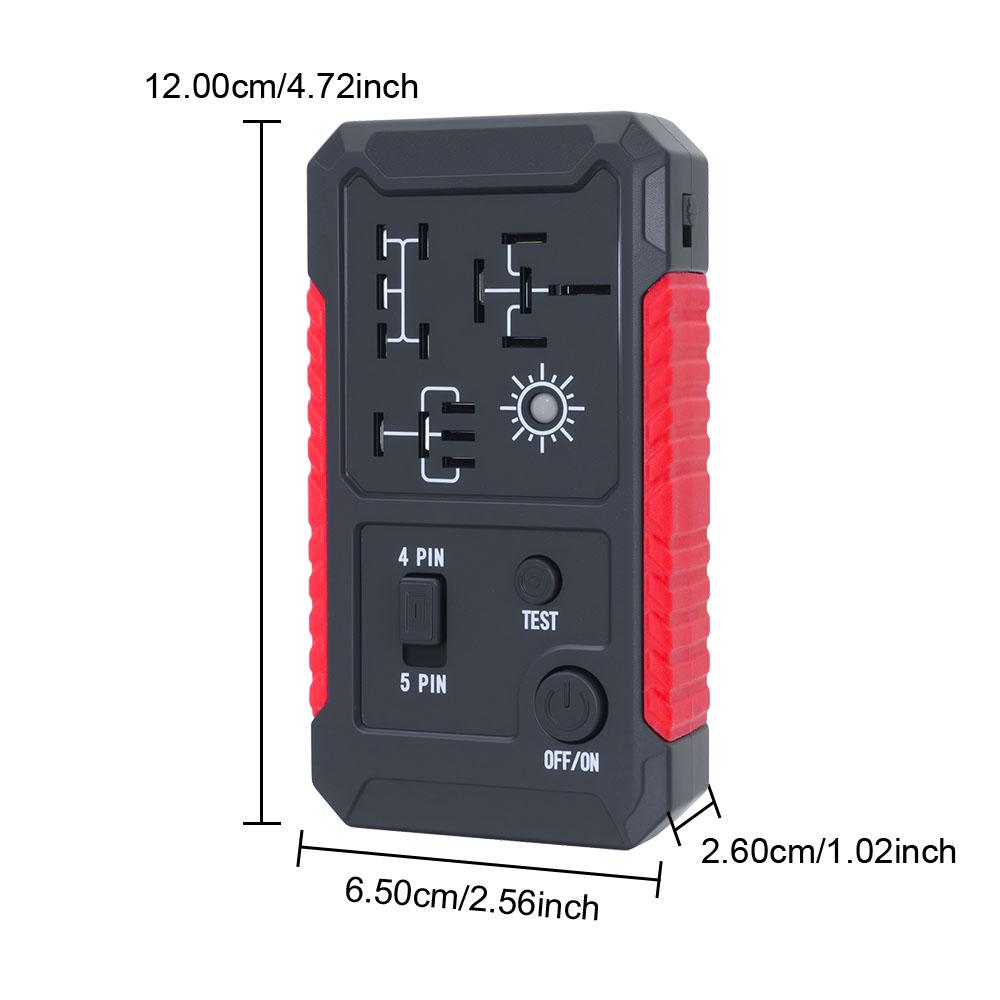

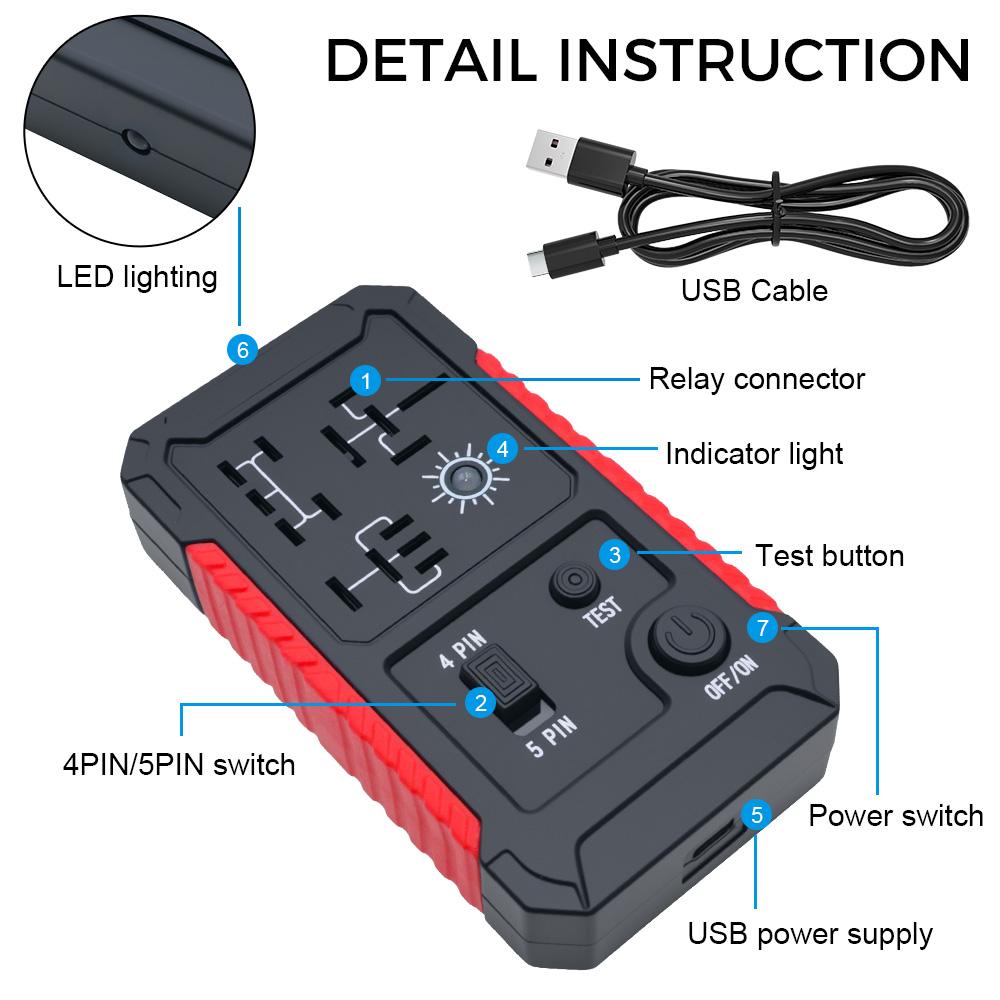

Внешний вид Описание:
Выключатель: Круглая кнопка «ВКЛ/ВЫКЛ» управляет включением/выключением прибора.
Кнопка сброса: Круглая кнопка «ТЕСТ» нажимается для запуска процесса обнаружения.

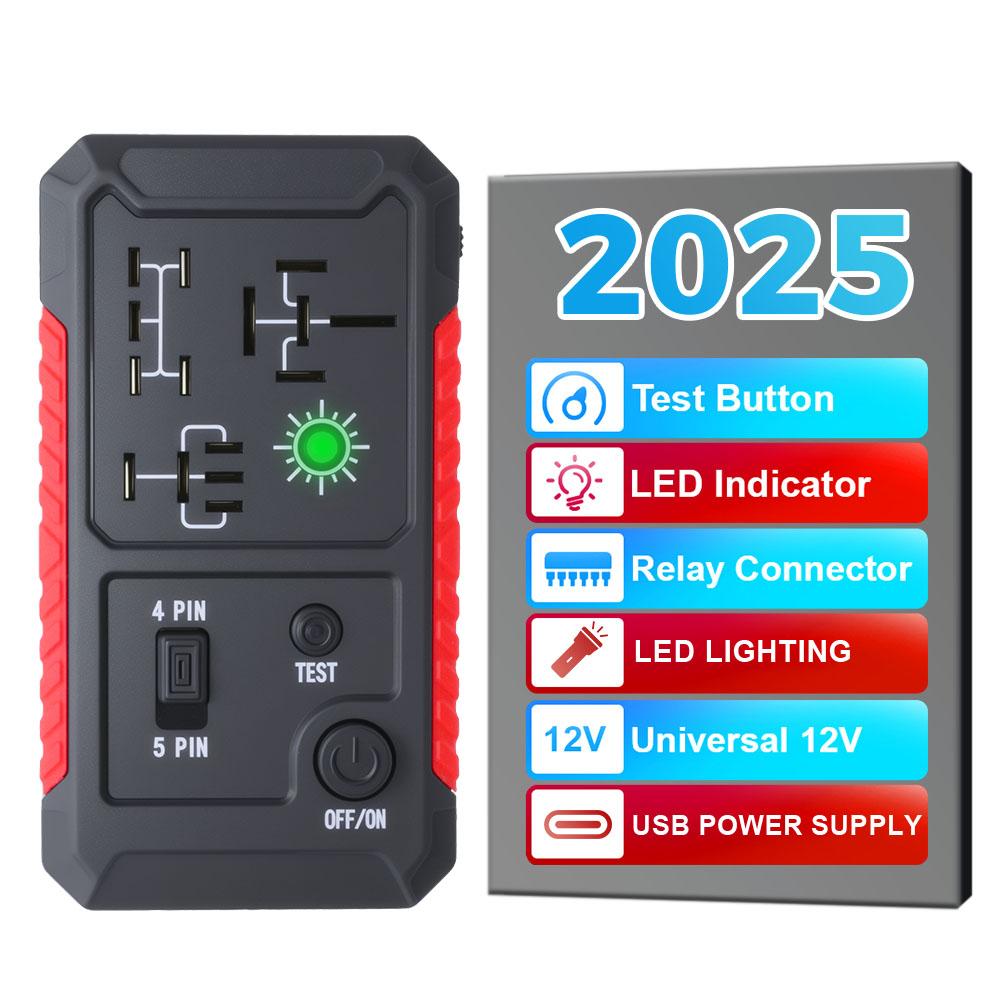

Индикатор: Двухцветный светодиодный индикатор (красный/зеленый) (центр панели) для отображения результатов тестов.
Тумблер: Используется для переключения между "4-контактными" и "5-контактными" контактами реле.
Светодиодное освещение: Боковой переключатель для удобного управления в темных местах.
Суждение о результатах:
Нормальный: Зеленый индикатор мигает один раз в секунду в общей сложности 10 раз, вместе с «пип - пип .. Звуковой сигнал указывает на то, что реле работает исправно.
Вина: Красный индикатор горит постоянно сразу, указывая на неисправность реле.
Последующие эксплуатация и техническое обслуживание:
После завершения ТЕСТА, если вам нужно протестировать снова, просто нажмите кнопку "Тест" еще раз.; Если вы прекращаете им пользоваться, нажмите кнопку 'ВКЛ/ВЫКЛ*' для его выключения.
Рабочая температура прибора должна быть в диапазоне от -10℃ до 50℃, а температура окружающей среды во время зарядки должна быть выше 0℃.

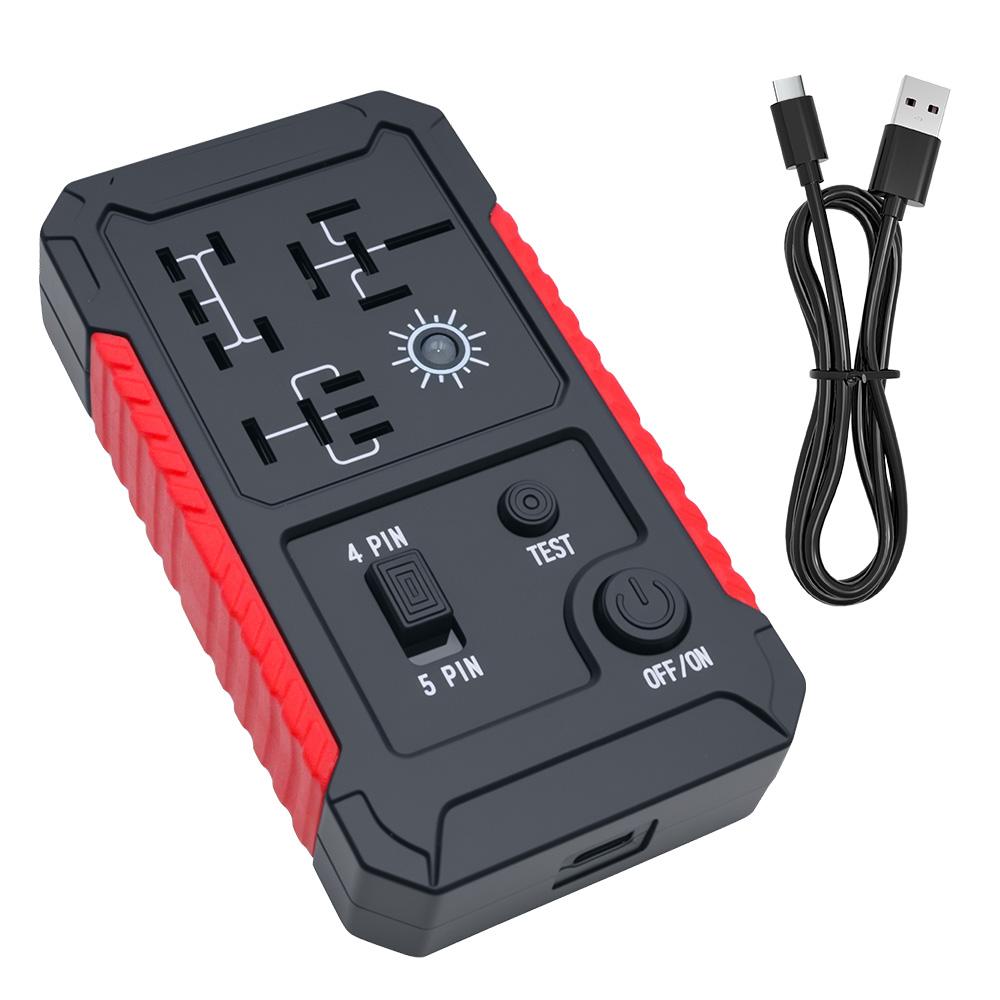

В пакет включено:
1 x Тестер автомобильных реле
Кабель USB 1x
1x руководство
