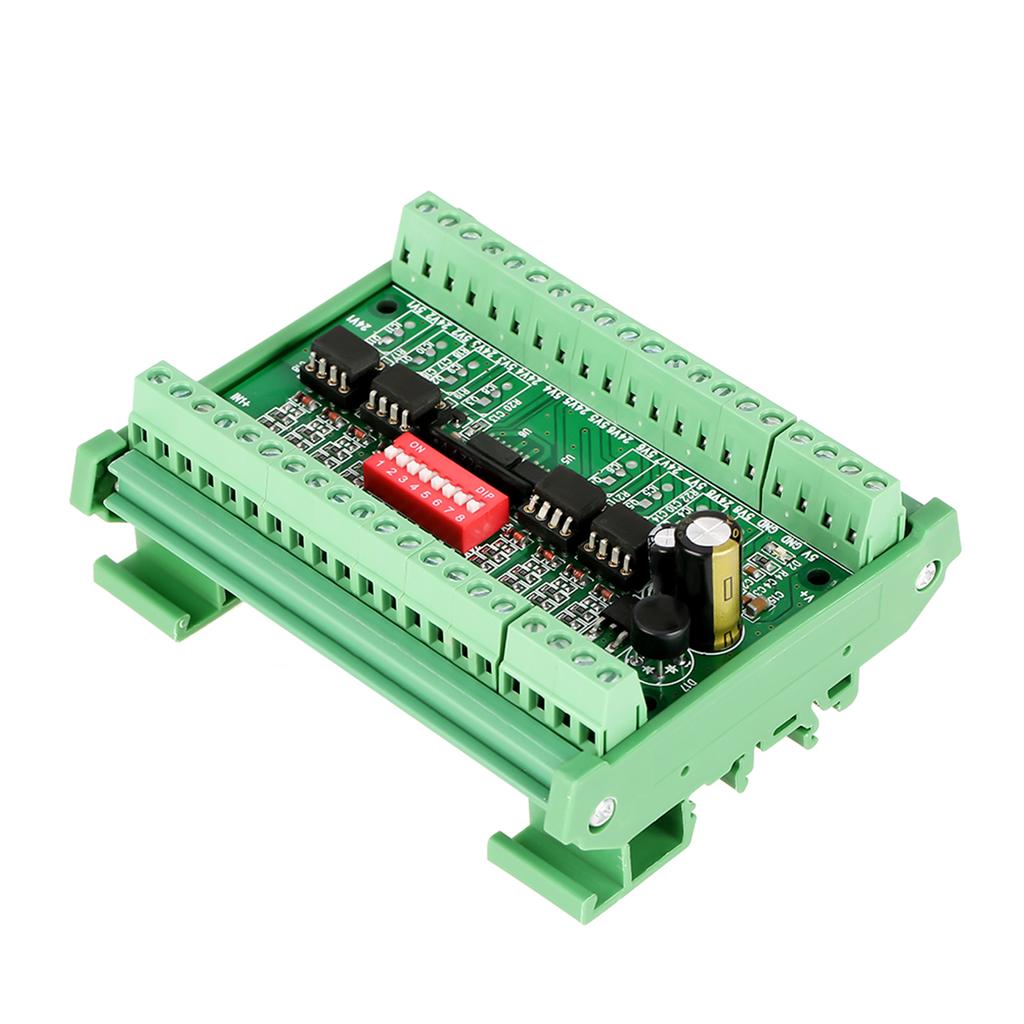

1 шт. 8-канальный модуль преобразования сигнала NPN PNP в NPN 5 В 24 В, преобразователь уровня 10 МГц

Описание: Этот Преобразователь уровня в основном используется для сопоставления интерфейса ПЛК или MCU с другие схемы, схема преобразования уровня сигнала внешней цепи, или преобразование других уровней между управляющими цепями. Этот модуль может конвертировать 8 каналов сигналов одновременно, с использованием изоляционного чипа 10 МГц пропускная способность, которая может эффективно гарантировать скорость и целостность сигнал. Характеристики: Модуль может преобразовывать входной сигнал уровня 5 В в сигнал уровня 24 В или преобразовывать входной сигнал уровня 24 В в сигнал уровня 5 В. Это может также преобразовывать сигнал 5 В в 5 В или 24 В в уровень 24 В и изолировать входной сигнал и выходной сигнал через оптопару, которая может улучшить помехозащищенность схемы. Уровень входного сигнала можно установить с помощью DIP-переключателя, выходной уровень 24 В — это выход NPN OC, выходной ток составляет 100 мА. Он имеет схему преобразования и усиления, хорошую волну, сильную способность к вождению. Совместим с подключением входа с общей катодной или общей анодной шиной, соответствует европейским и японским стандартам интерфейса ПЛК. Совместим с интерфейсом питания от сети переменного и постоянного тока, оснащен световым индикатором питания. Когда выход выбирается как уровень 24 В, это выход NPN OC, с максимумом 1 А Нагрузочная способность.24В выходной сигнал - выход OC (Разомкнутая цепь коллектора NPN вывод), если вы хотите проверить выход, необходимо добавить резистор, обычно используют Резистор 10КР. При преобразовании сигнала на уровень 24В питание входного напряжения должно быть 24В. При преобразовании сигнала до уровня 5 В, источник питания входа может находиться в диапазоне от 7 В до 35 В. Вы можете использовать 4шт M3 противостояния(не включено) , чтобы установить его. Характеристики: модель: 8 5В24В D Канал: 8 каналов Ввод: Сигнал квадратной волны NPN или PNP, 5 В или 24 В Выход: Сигнал квадратной волны NPN 5 В или 24 В Размер:приблизительно. 11 x 9 x 5 см 4,3 x 3,5 x 2 дюйма Вес: 170г(ок.) переключатель SW1 SW2 SW3 СЗ4 ЮВ5 ЮВ6 СЗ7 СВ8 Входной уровень 5В ON ON ON ON ON ON ON ON Входной уровень 24 В OFF OFF OFF OFF OFF OFF OFF OFF В коплект входит: 1 x Конвертер уровней уведомление:

.
