Характеристики:

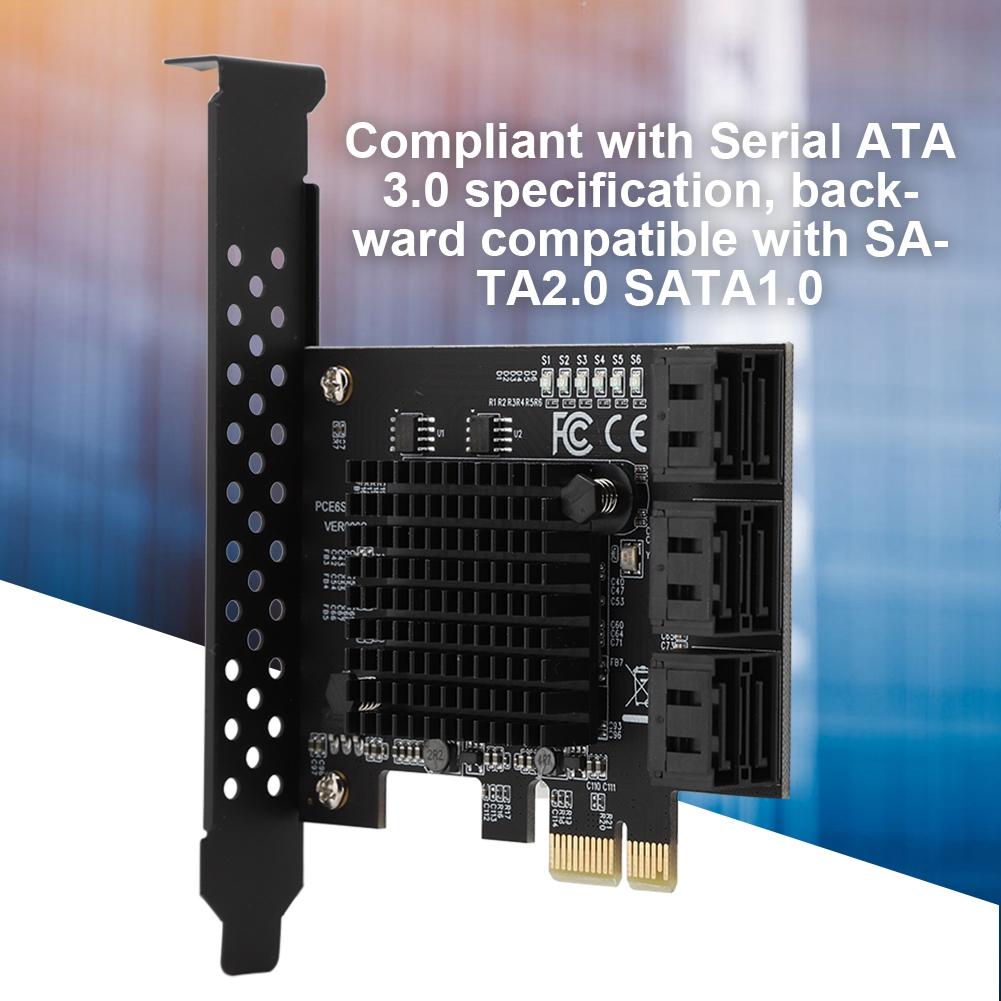

Соответствует спецификации Serial SATA 3.0, обратно совместим с SATA2.0 SATA1.0.

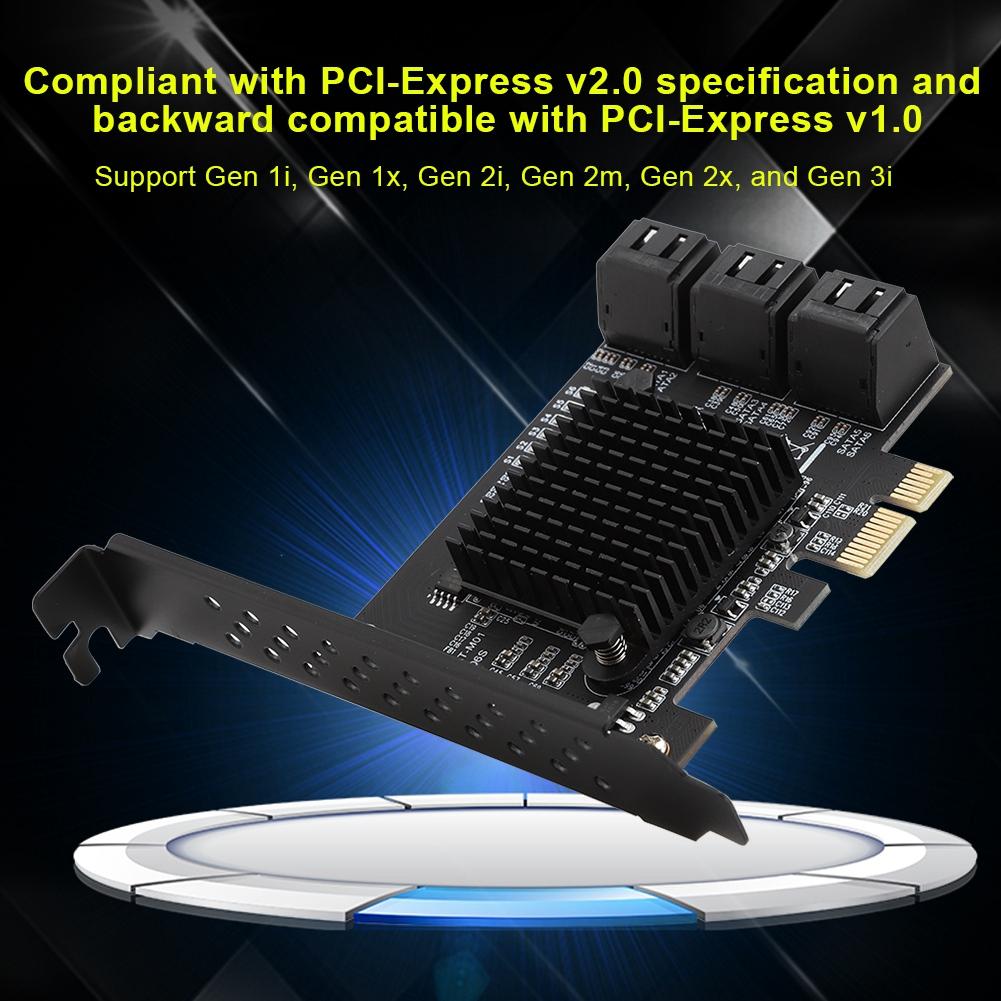

Соответствует спецификации PCI Express v2.0 и обратно совместим с PCI Express v1.0.
Поддержка Gen 1i, Gen 1x, Gen 2i, Gen 2m, Gen 2x и Gen 3i.
Поддерживает скорость передачи данных 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с.
Поддержка FIS на основе переключателя множителя портов или переключения команд.
Совместимость с жесткими дисками SATA6G, 3G и 1.5G.
Поддержка режима AHCI1.0 и режима IDE.
Поддержка собственной очереди команд (NCQ).
Поддержка горячей замены.
Поддержка 4 SATA.
Технические характеристики:

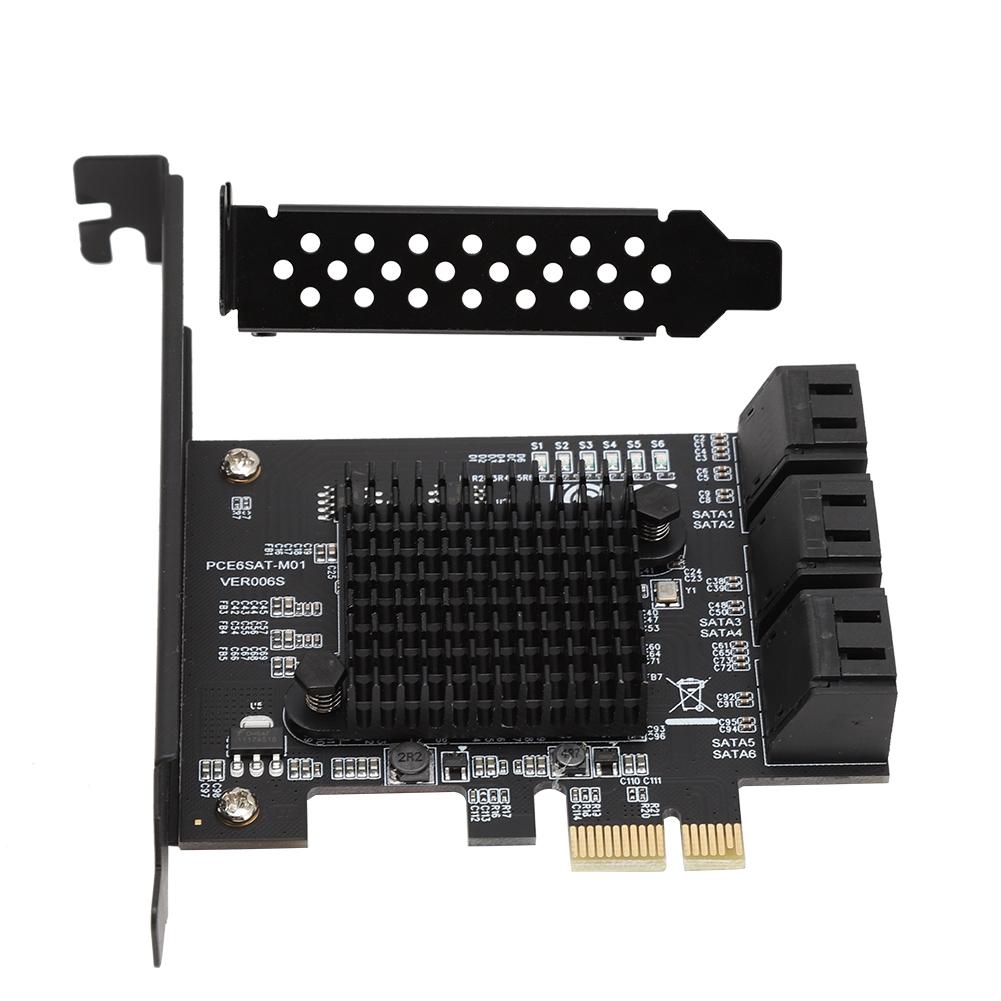

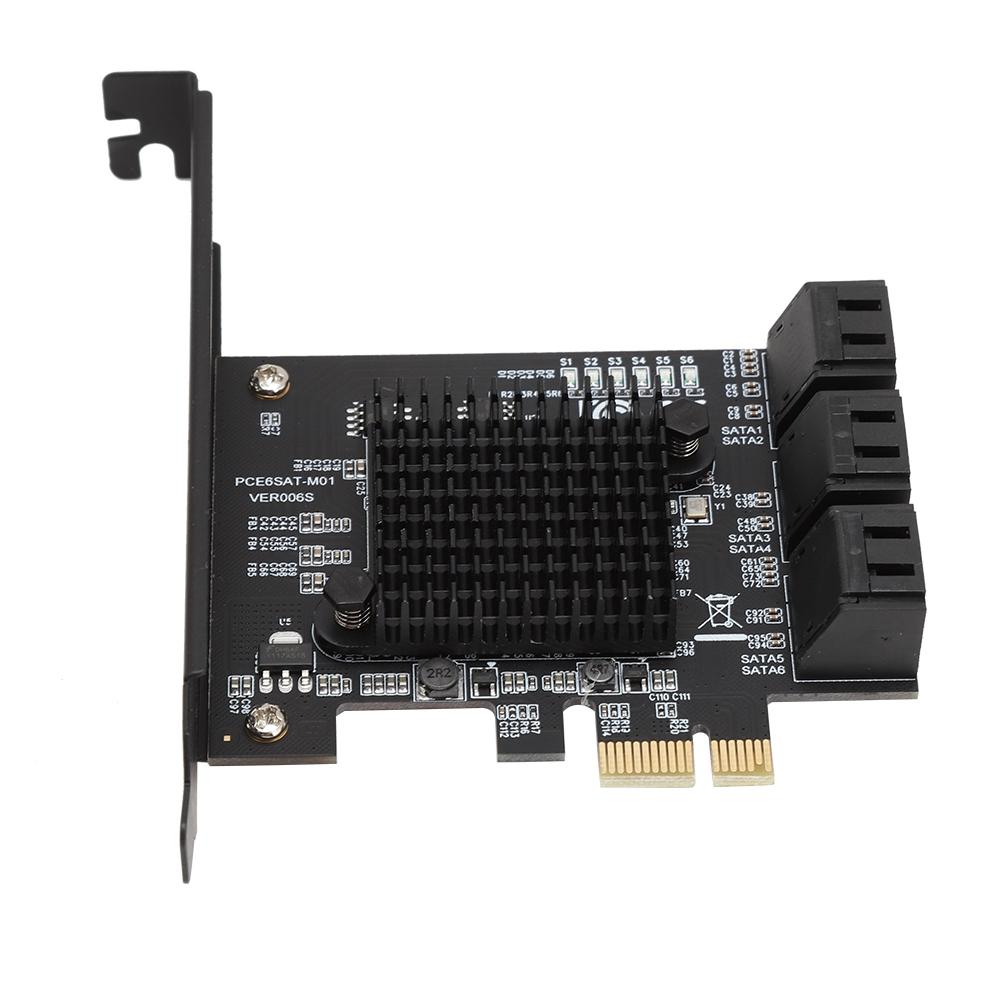

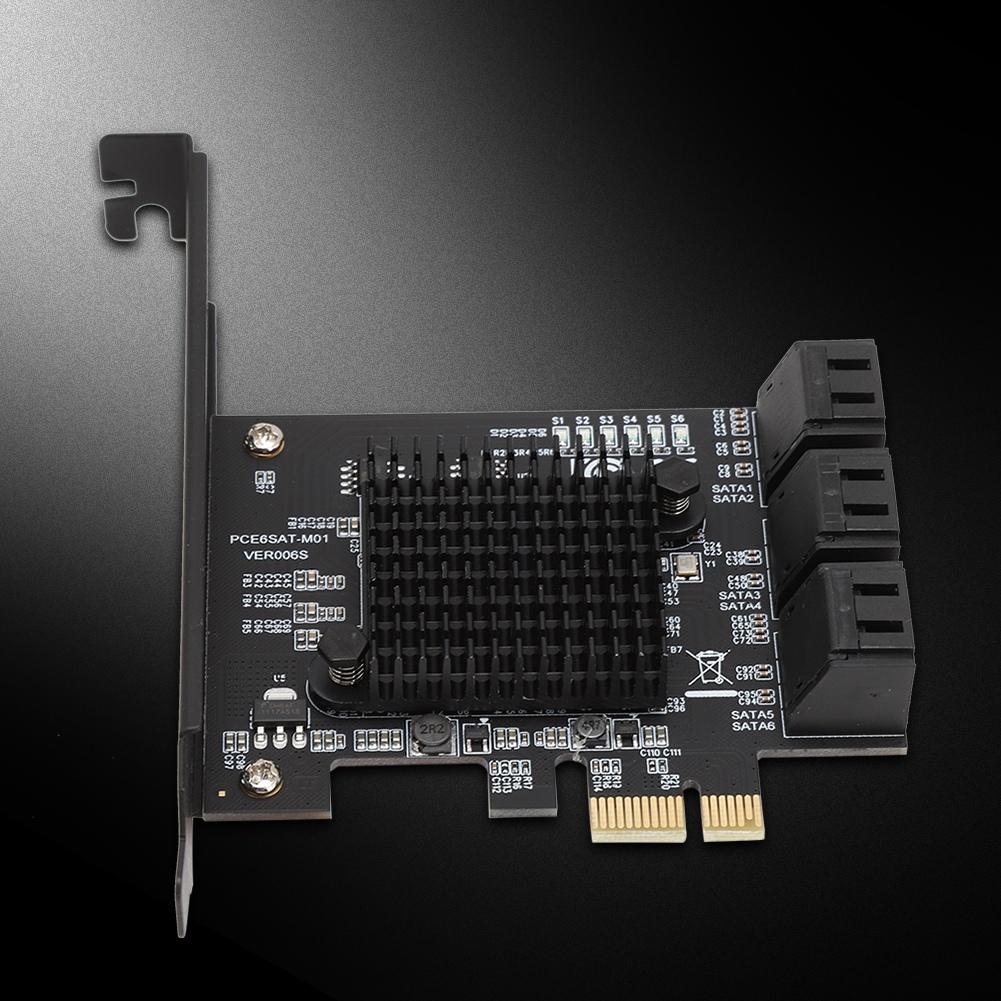

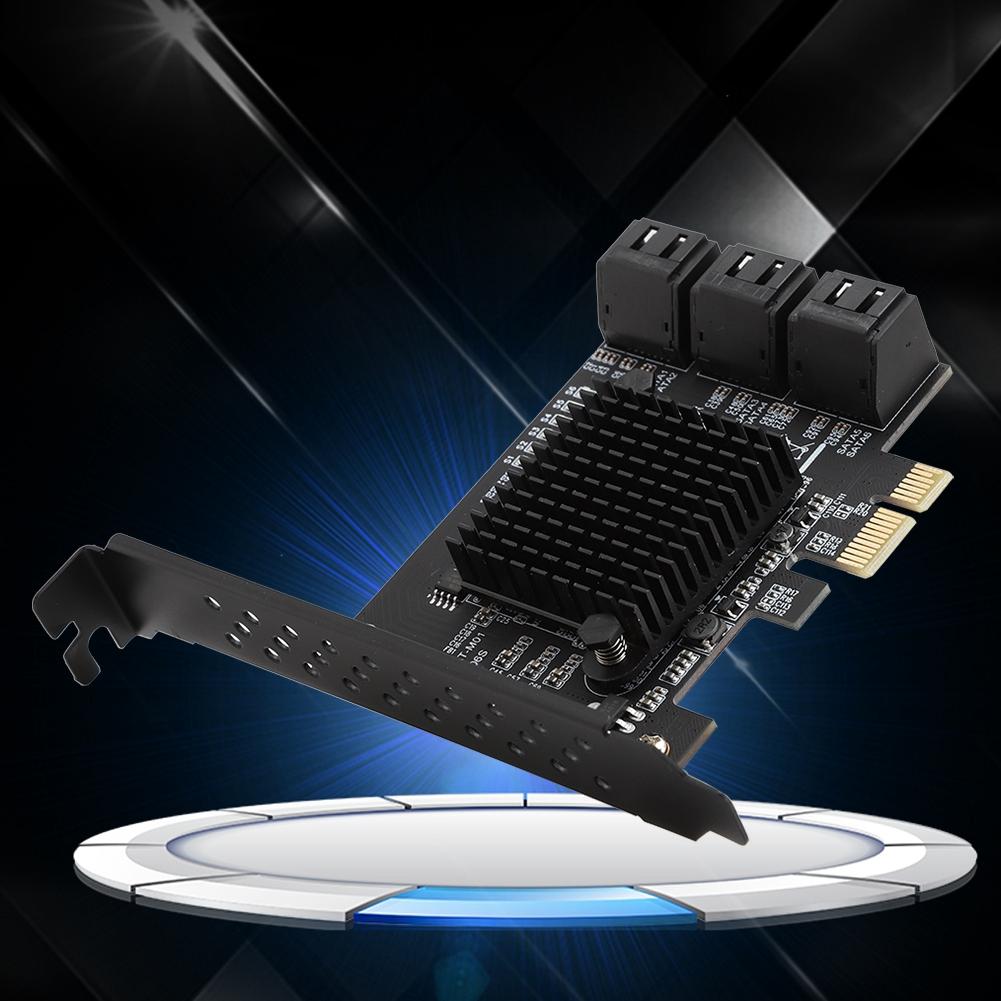

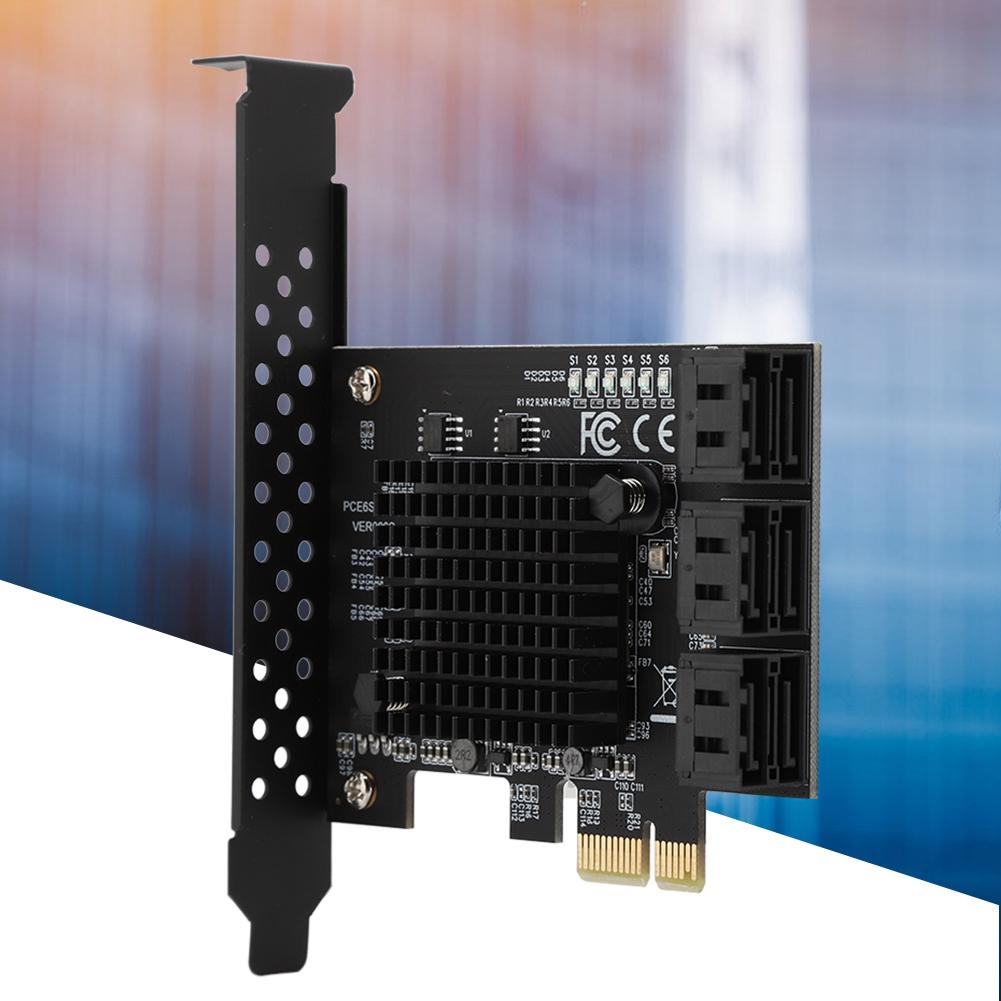

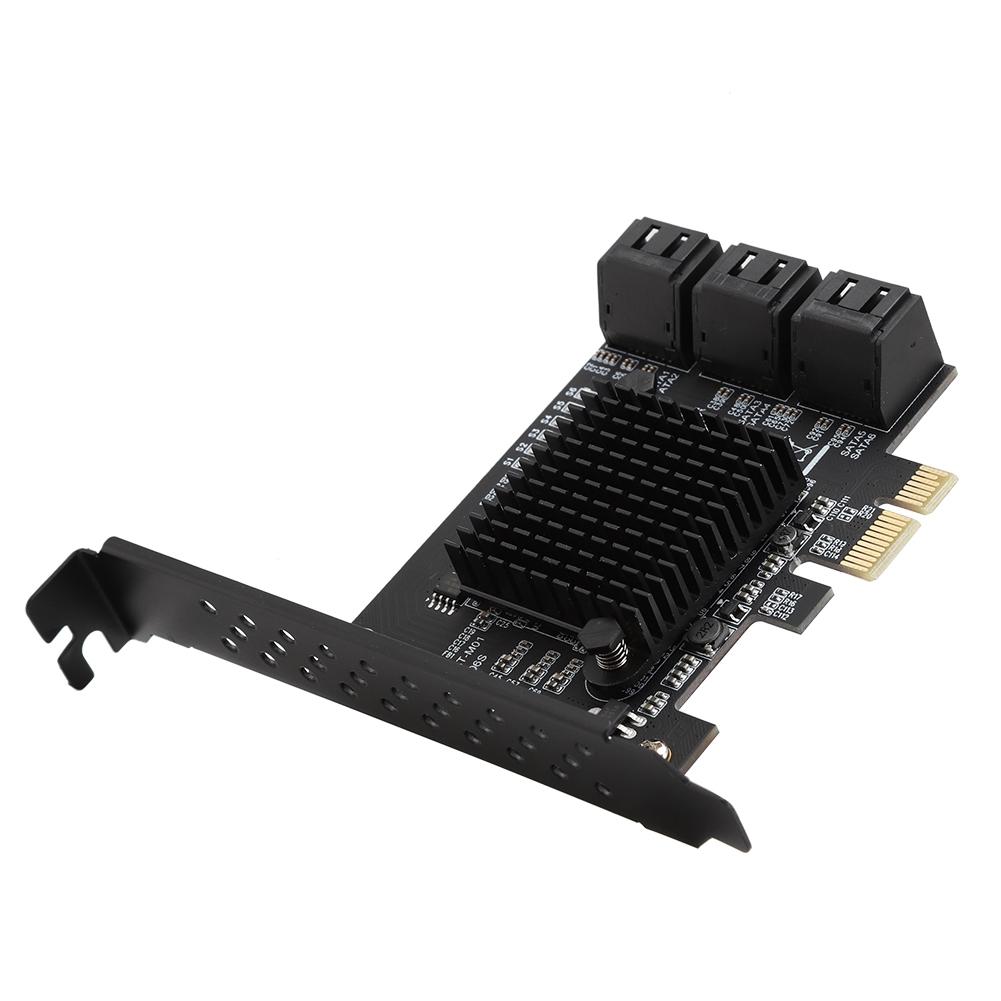

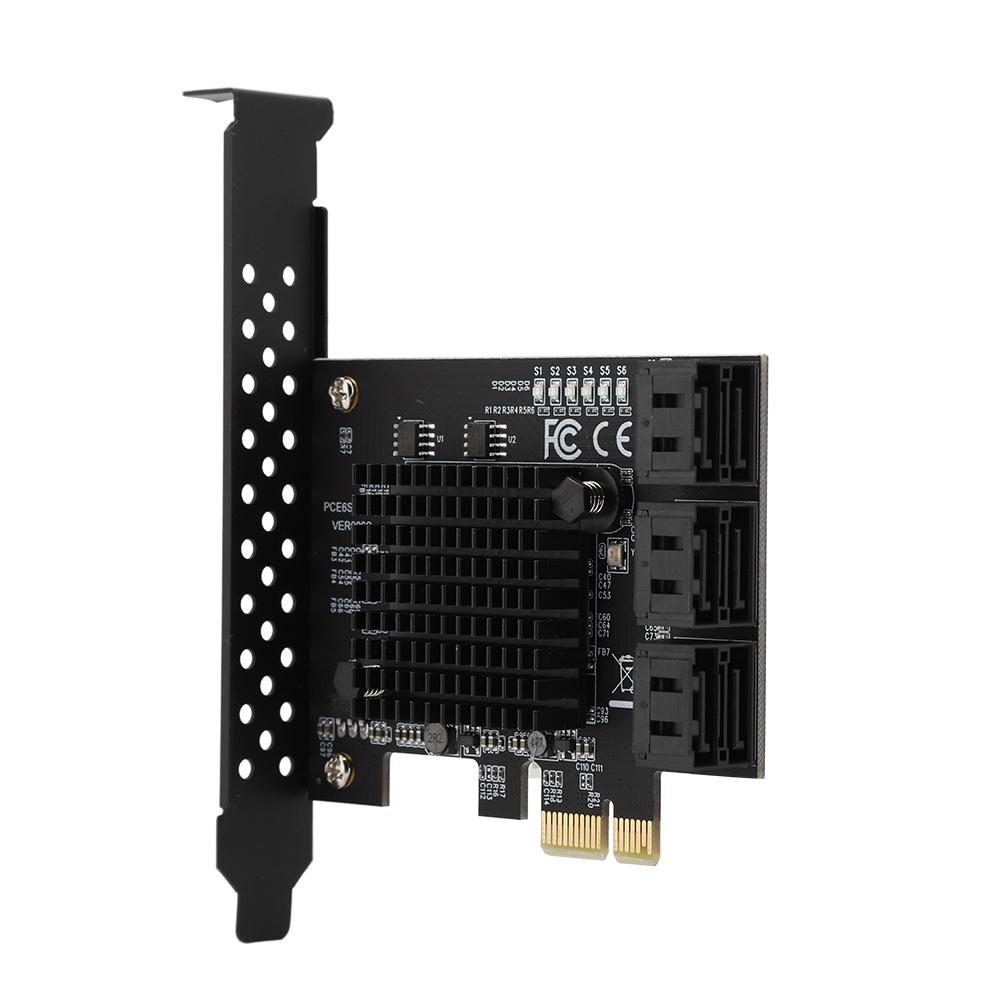

имя: 6-портовая карта расширения SATA3.0
модель: PCE6SAT M01
Главный элемент управления: для Marvell 88SE92xx+109X
Интерфейс: PCI E 1
Икс
, 2
Икс
, 4
Икс
, 8
Икс
, 16
Икс
Система поддержки: для WINXP WIN7 WIN8 WIN10 LINUX
Интерфейс шины: Слот PCI Express x1
Интерфейс расширения: 6 интерфейсов SATA3.0
Размер товара: приблизительно. 12 * 10 * 2 см 4,7 * 3,9 * 0,8 дюйма
Переходная плата PCIE-SATA3.0 используется следующим образом:
Во-первых, условия подключения системного диска и переходной платы PCIE к переходной плате SATA3.0:
1. Режим интерфейса SATA от PCIE до SATA3.0 - режим AHCI. Если вы хотите подключить системный диск к нашей карте, то предполагается, что ваш системный диск должен быть установлен в режиме AHCI при установке системы на материнскую плату.. В противном случае запуск системы через нашу трансферную карту невозможен.
2. Если определено, что система установки интерфейса SATA системного диска, вставленного в материнскую плату, находится в режиме AHCI, то вы можете напрямую вставить жесткий диск в нашу карту, а затем войти в BIOS материнской платы, чтобы установить системный диск в качестве первого загрузочного диска.
3. Если выполнены два вышеуказанных условия, но интерфейс жесткого диска материнской платы по-прежнему не запускается или многократно перезагружается, это может быть вызвано конфликтом между интерфейсом жесткого диска материнской платы и нашей картой переноса.. Решение — войти в BIOS материнской платы и отключить опцию интерфейса жесткого диска материнской платы, затем сохранить изменения и перезапустить систему, чтобы запустить ее.
Во-вторых, общие условия и решения для подключения диска и PCIE к SATA3.0:
1. Когда системный диск вставлен в материнскую плату, обычный диск вставлен в карту PCIE - SATA3.0, тогда при запуске необходимо определить только информацию о карте адаптера и модель обычного диска.
2. Если условие установлено, или система не может запуститься, то необходимо войти в BIOS материнской платы, установить системный диск в качестве первого загрузочного.
В-третьих, системный диск и обычный диск и подключение и решение PCIE к SATA3.0:
1. Предположим, что если системный диск с установленной на исходной материнской плате системой находится в режиме AHCI, можно использовать следующие методы для достижения результата; если же система установлена в режиме IDE, то можно переустановить систему только через PCIE на SATA3.0.
2. Если первое условие выполнено, а войти в BIOS материнской платы все равно не удается, установите системный диск в качестве первой загрузки.
3. Если первое и второе условия выполнены, а запуск по-прежнему невозможен, возможно, имеет место конфликт интегрированного интерфейса SATA. Войдите в BIOS материнской платы, чтобы отключить SATA.
Список пакетов:
Переходная плата *1
Перегородка половинной высоты *1
