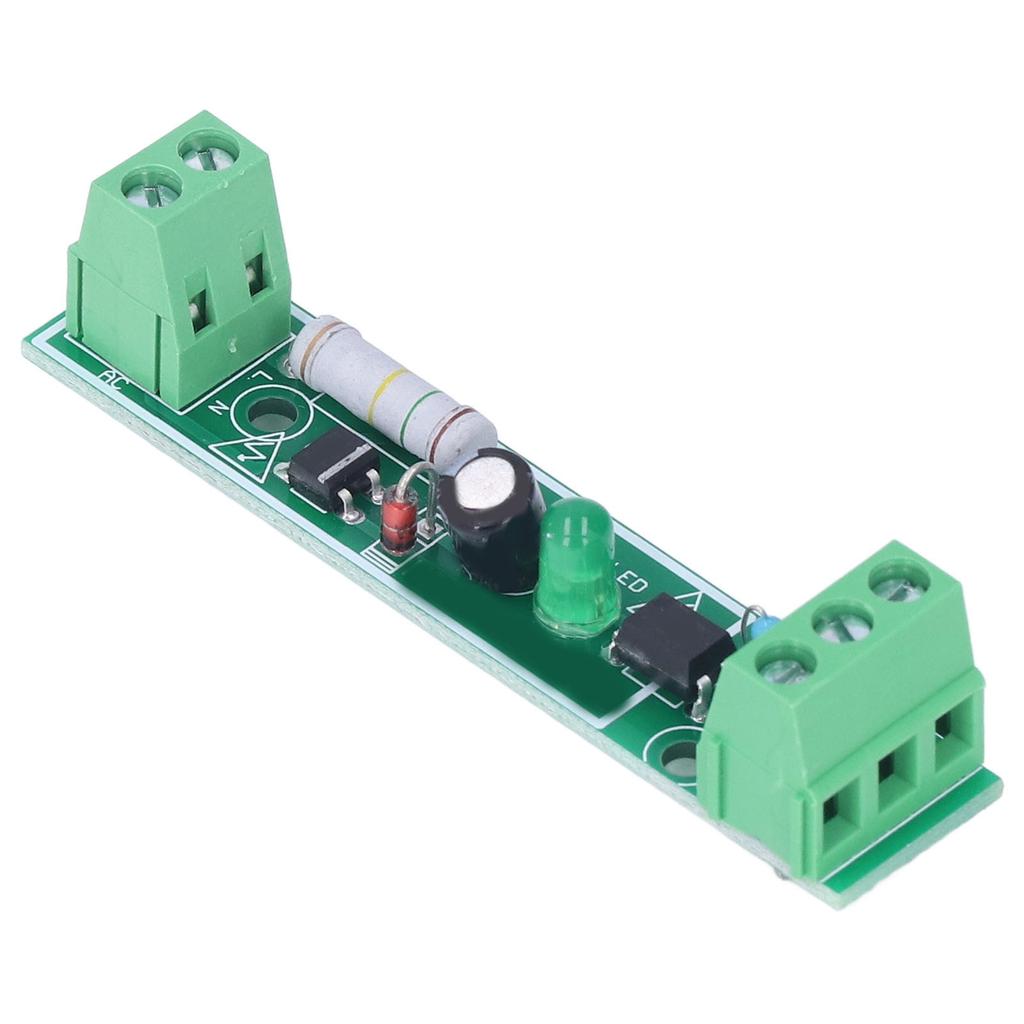

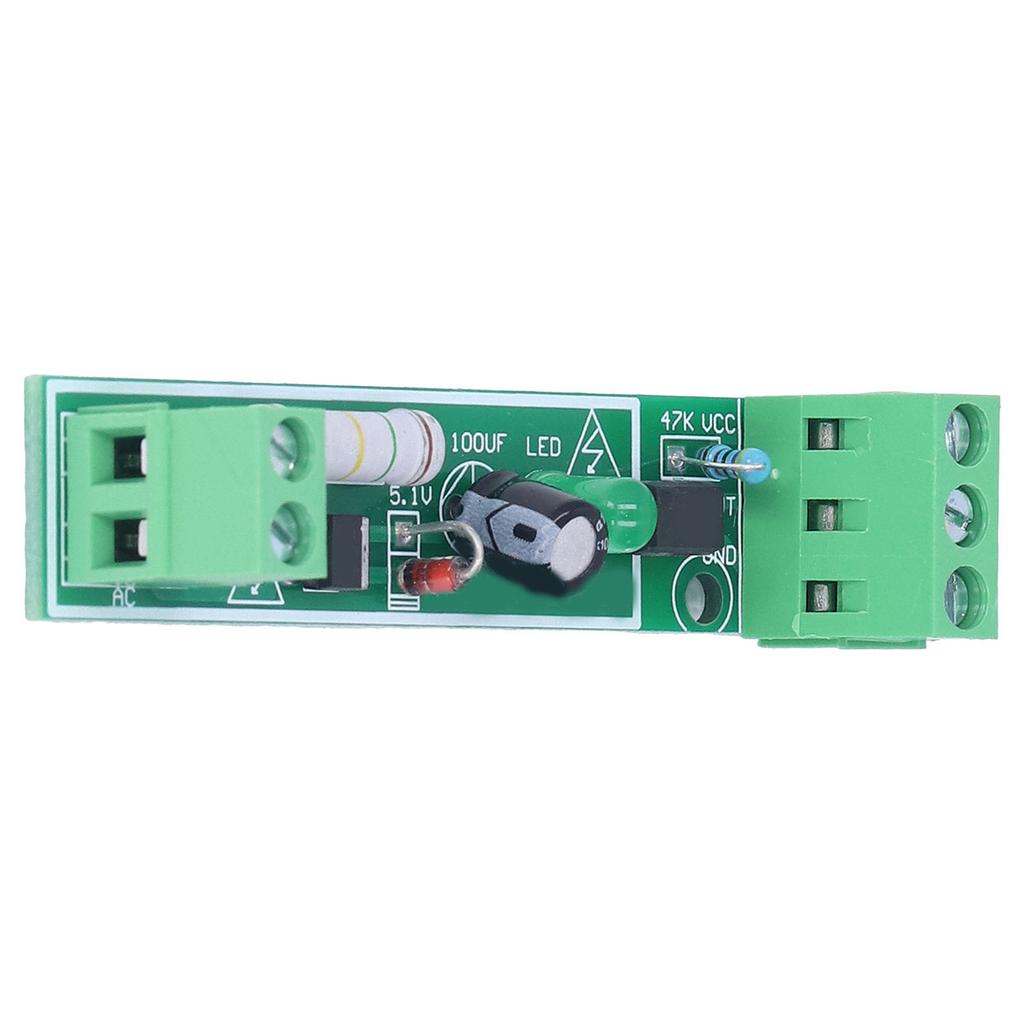

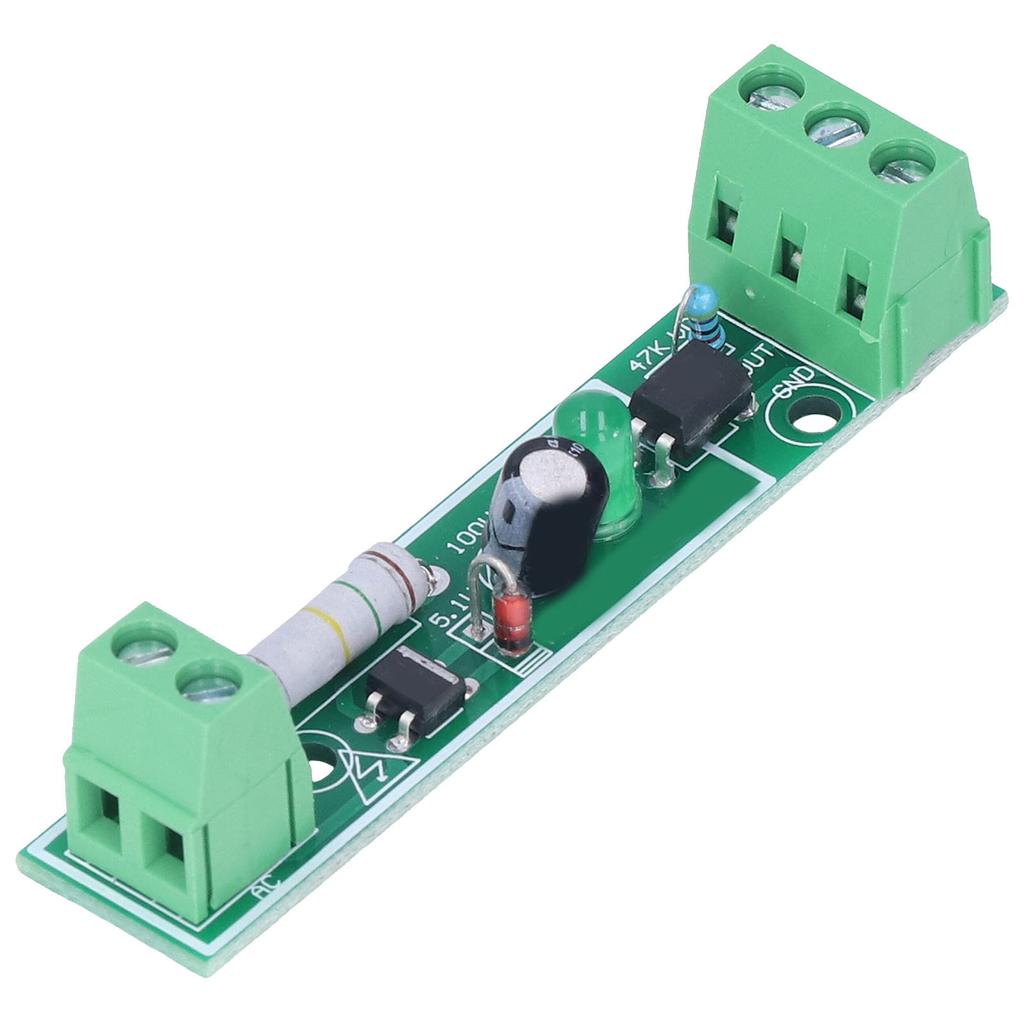

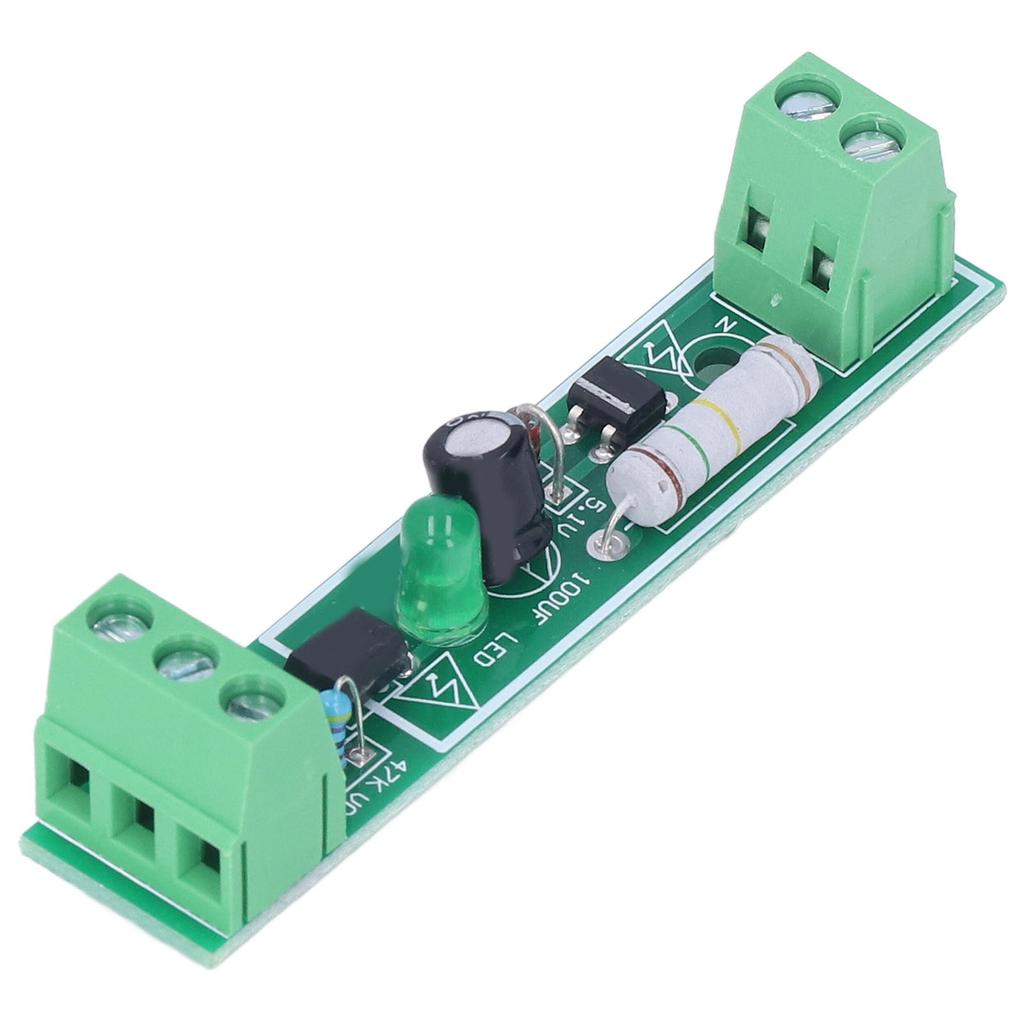

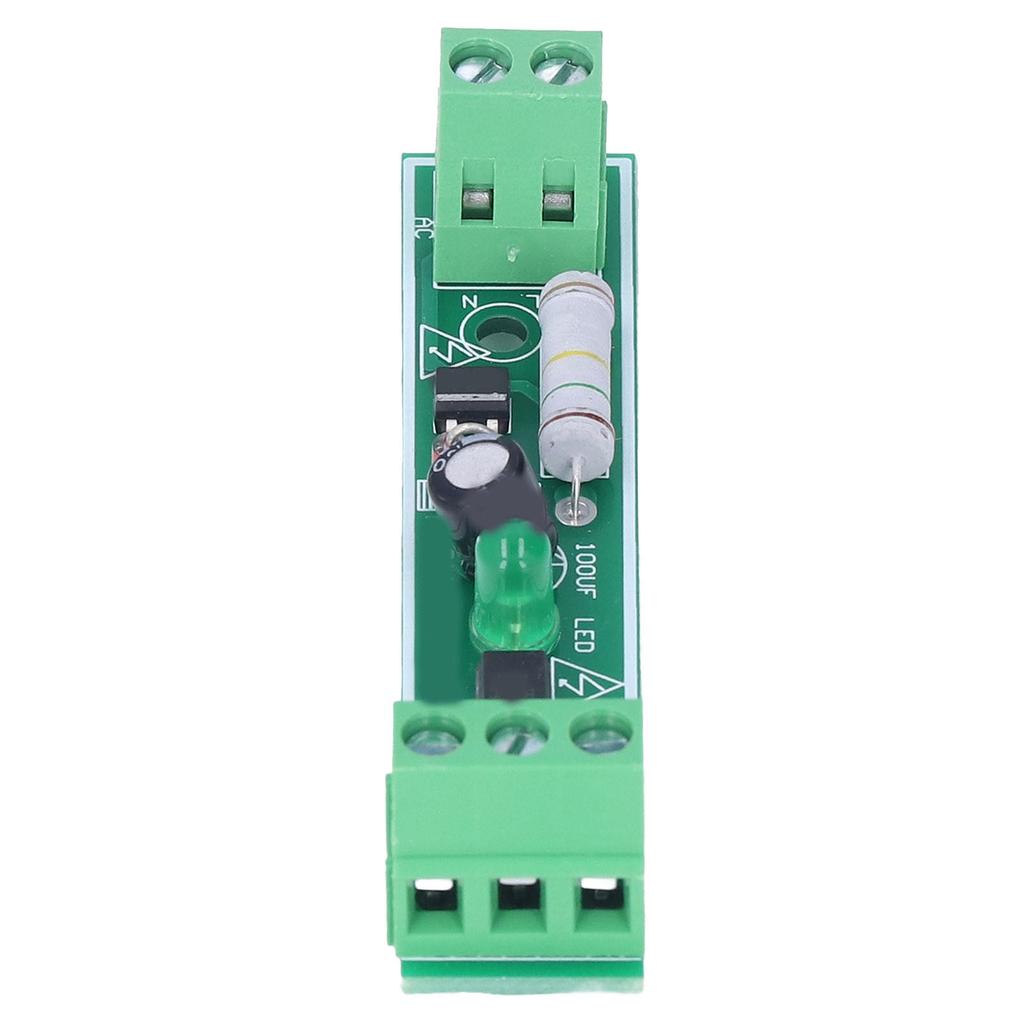

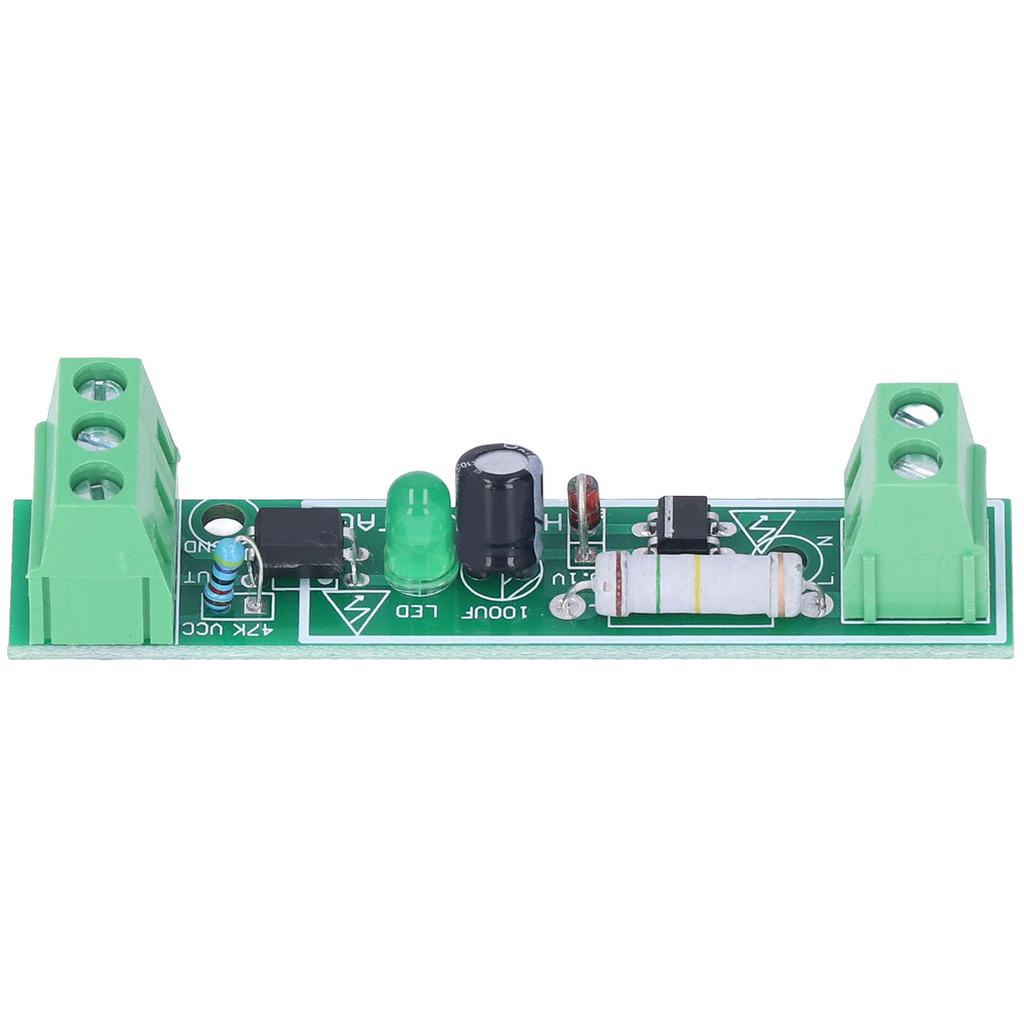

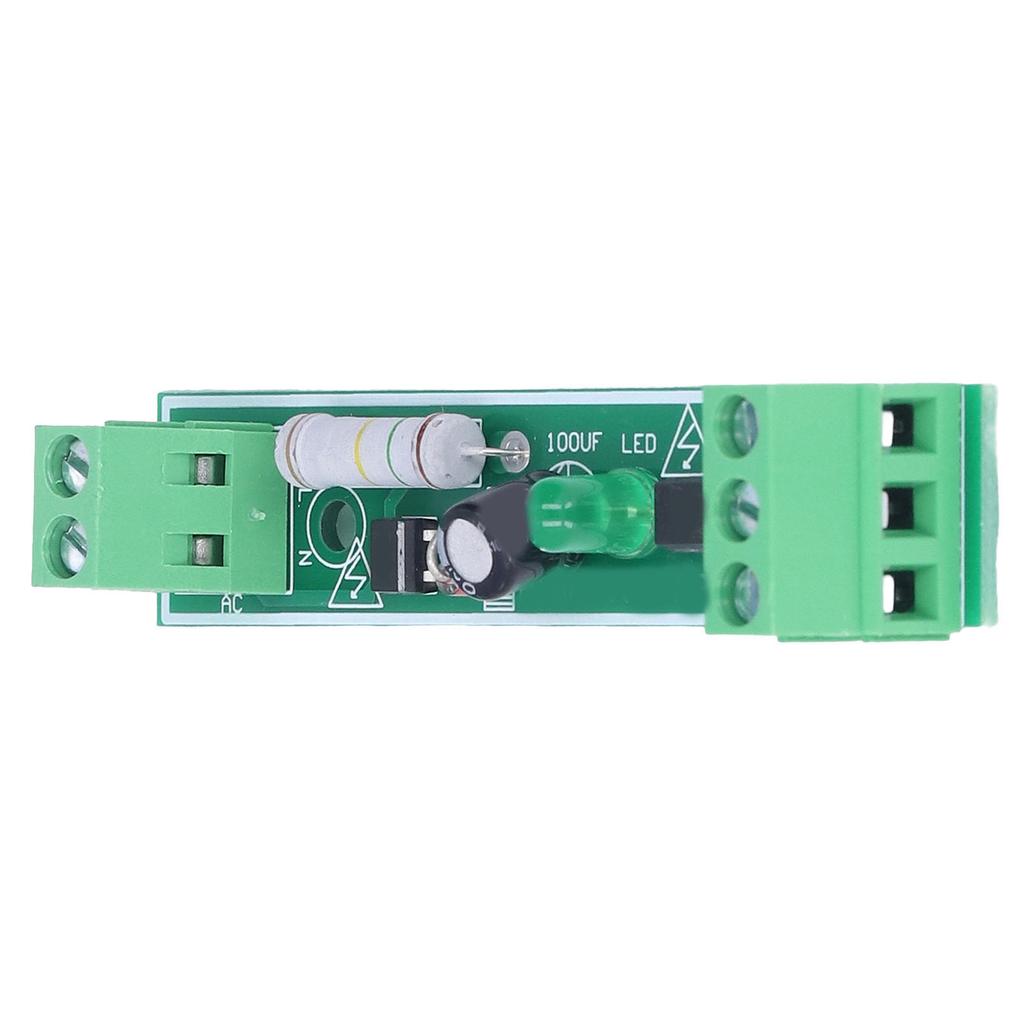

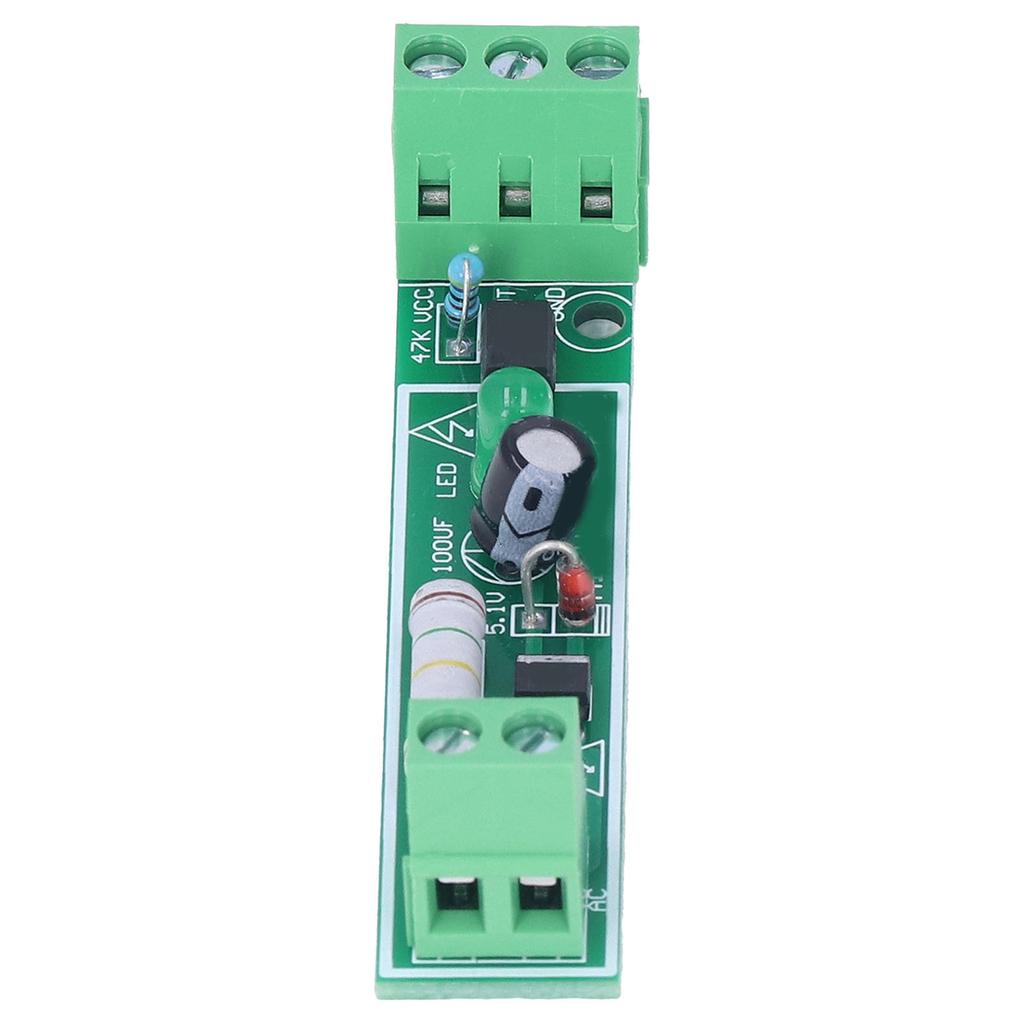

Модуль оптоизолятора 1 канал Оптопара Изоляционная плата Обнаружение напряжения для ПЛК AC 220В

Характерная черта: 1. ОПРЕДЕЛЕНИЕ ВЫХОДНОГО УРОВНЯ TTL: Выходной уровень TTL может быть определен микроконтроллером, источник питания может быть 3-5 В, также может быть подключен к уровню ПЛК 24 В 2. ТЕРМИНАЛ ПЛК: При подключении к входному терминалу ПЛК COM-терминал ПЛК подключается к входной клемме блока питания 24В, подключается сигнальный выход OUT платы, а GND на плате оптопары подключается к отрицательному полюсу блока питания 3. С ТЕРМИНАЛАМИ 2P И 3P: Зеленая клемма 2P 5.0 подключена к напряжению 220 В, а клемма 3P подключена к входу микроконтроллера 4. СТАБИЛЬНАЯ ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ НИЗКИХ УРОВНЕЙ: Может использоваться для обнаружения существования питания переменного тока 220 В и стабильного вывода высоких и низких уровней (Выход NPN) 5. СВЕТОДИОДНЫЙ СВЕТОВОЙ ИНДИКАТОР: Когда есть вход 220 В, светодиод горит, оптопара включена, а выход низкий. Когда нет входа 220 В, светодиод выключен, оптопара не подключена. Выход высоко подтягивается резистором Технические характеристики: Тип объекта: Модуль оптоизолятора Материал: печатная плата функция: Может использоваться для обнаружения существования 220 В переменного тока функция: Определите, есть ли питание переменного тока 220 В, стабильный выход высокого и низкого уровня (Выход NPN) Когда есть вход 220 В, светодиод горит, оптопара включена, а выход низкий Когда нет входа 220В, светодиод не загорается, а оптопара не работает. Выходной сигнал повышается с помощью резистора. Список пакетов: 1 x Модуль оптоизолятора уведомление: Когда модуль используется, должен быть помещен в сухую и проветриваемую среду с хорошей защитой изоляции.
