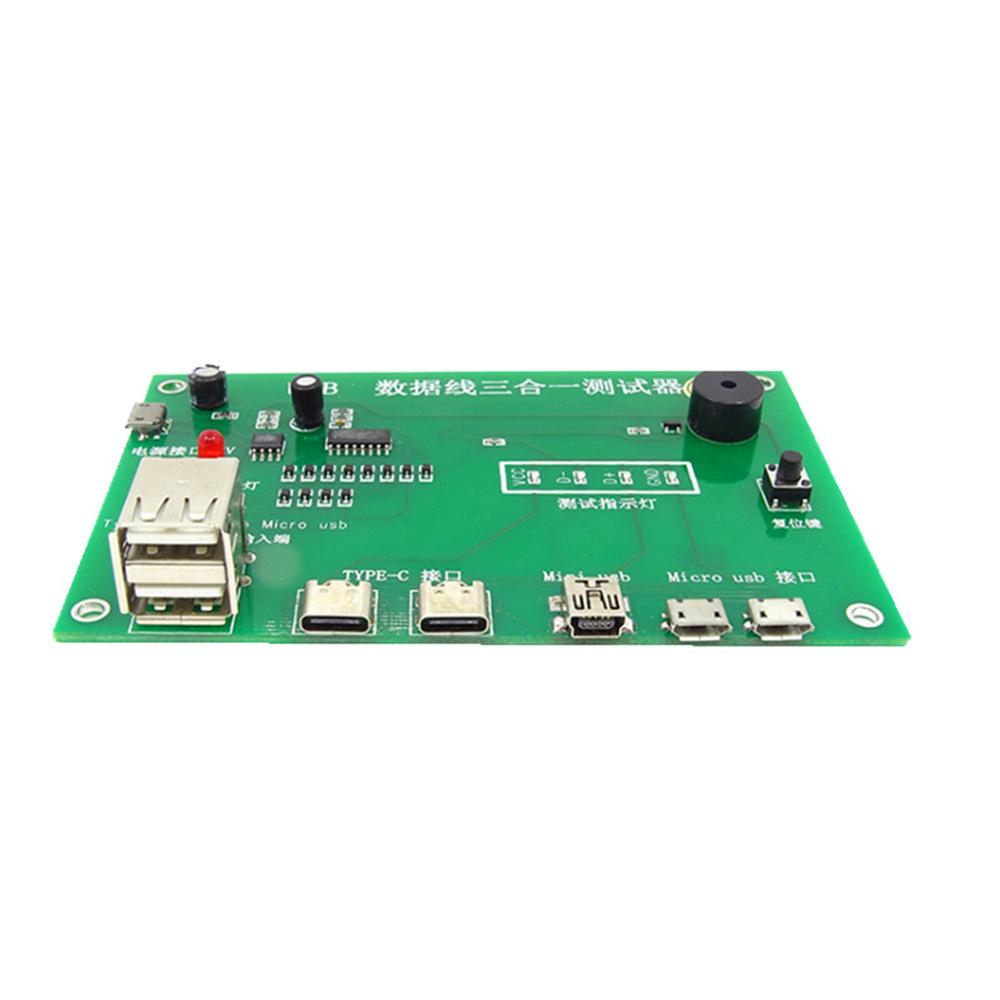

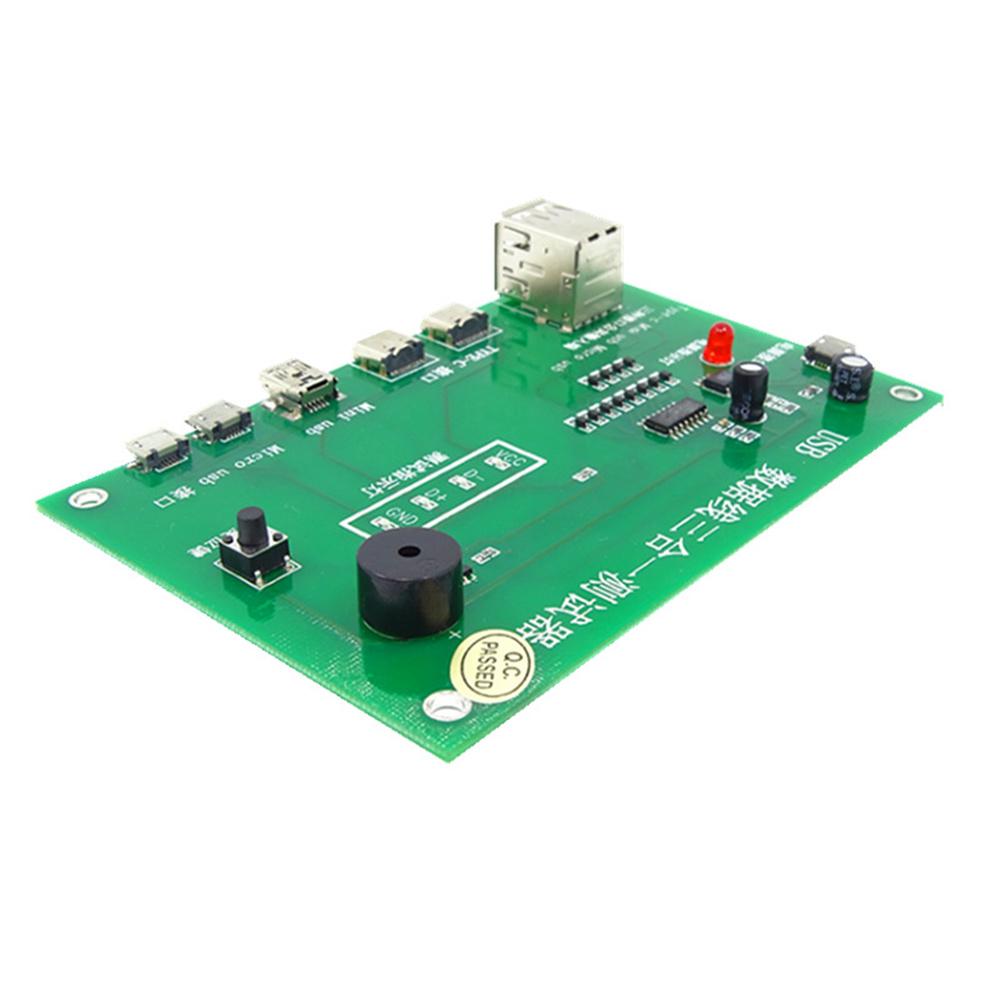

Тестер USB-кабеля, карта для тестирования зарядного кабеля, type-C, mini usb, микро печатная плата, карта для тестирования кабеля передачи данных

USB Кабель Тестер Зарядный кабель Тестовая карта Тип-c мини USB Micro PCB Плата данных Провод Тестовая карта

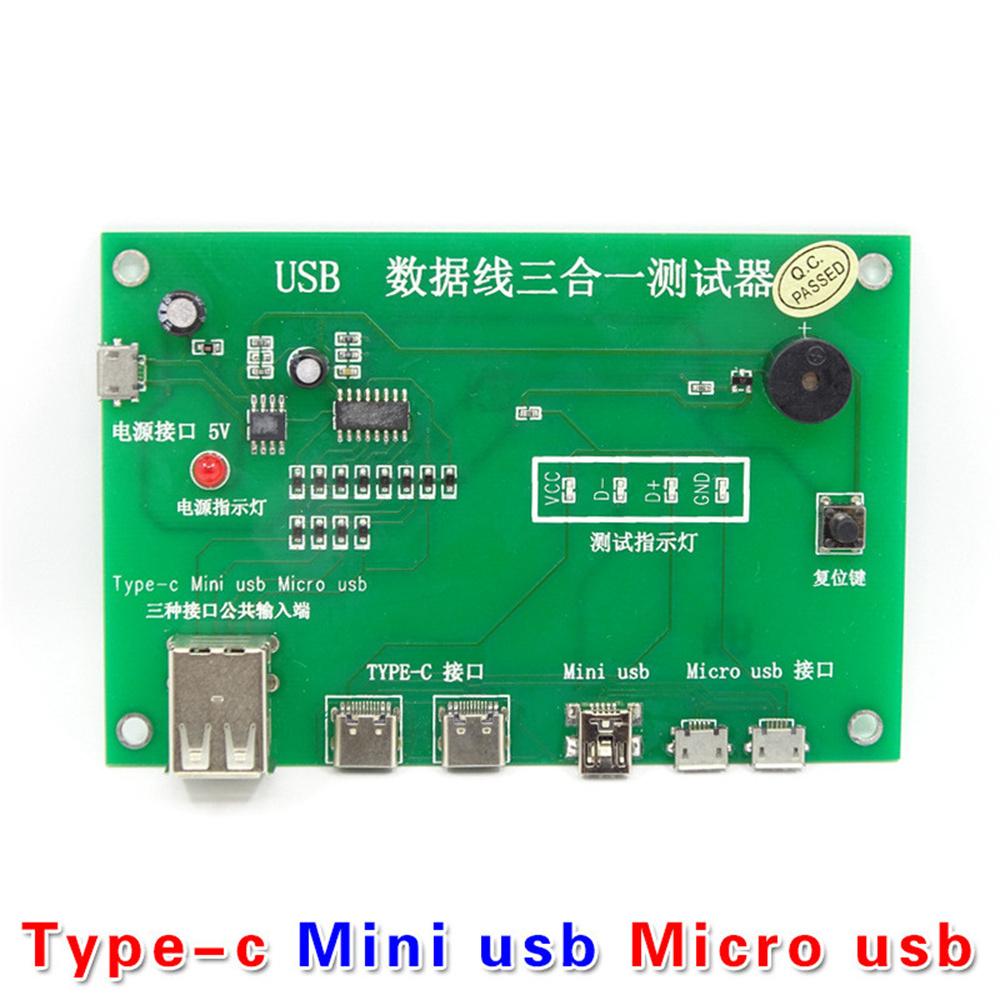

Тестовая карта поддерживает три интерфейса Type-c, mini USB и Micro USB, которые могут проверить разомкнутую цепь, короткое замыкание и ошибку сварки проволоки кабеля для передачи данных USB.

Инструкция 1. Подключите блок питания 5 В или блок питания к интерфейсу питания Micro USB, подключите один конец тестируемого USB-кабеля к интерфейсу USB, а другой конец к соответствующему интерфейсу, нажмите кнопку сброса на тестовой плате, и тестер начнет работать. 2. 4 светодиодных индикатора на тестере загорятся. Если индикаторы не загораются, это означает, что сигнальная линия имеет неисправность разомкнутой цепи. Тогда светодиодные фонари загорятся последовательно слева направо. Если последовательность освещения нарушена, это означает, что проволока имеет неисправный реверс сварки. 3. Если одновременно горят 2 светодиодных индикатора, когда они загораются последовательно, это означает, что две линии имеют неисправность короткого замыкания. 4. Зуммер будет издавать звук «звукового сигнала», и последние четыре огня снова загорятся, и тест будет завершен.

В пакет включено: 1 x Тестовая карта
