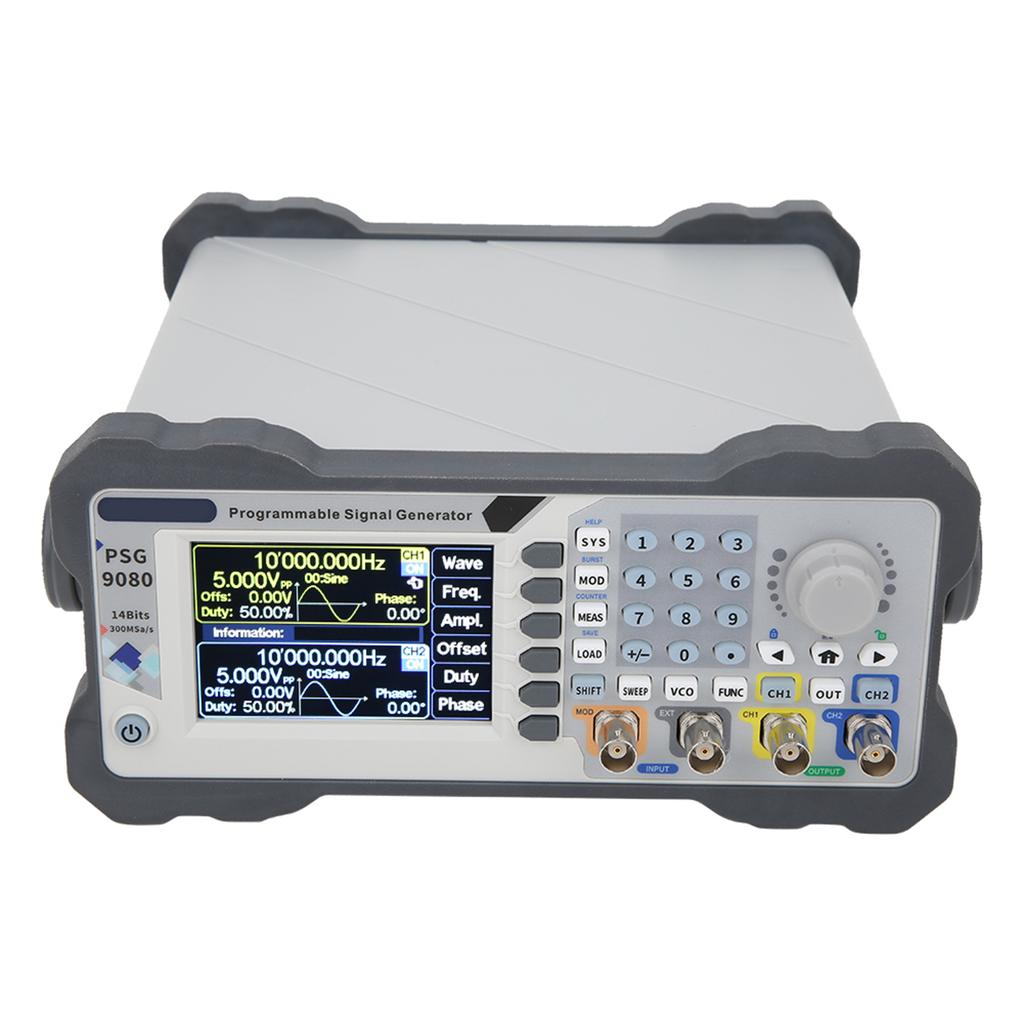

PSG9080 80 МГц Программируемый двухканальный генератор сигналов произвольной формы с амплитудной модуляцией сигнала Великобритания 220 В

Характерная черта: 1. Программируемый выход, тип сигнального выхода (такие как синусоидальные волны, квадратные волны, треугольные волны, произвольные волны и т. Д.), Время вывода и выходная последовательность могут быть свободно сформулированы для реализации автоматической работы. 2. Прошивка обновляется в режиме реального времени и может быть обновлена в любое время для исправления ошибок или для ваших особых потребностей в настройке. Нажмите соответствующую программную клавишу, чтобы подтвердить вход в режим обновления и выполнить обновление прошивки одним ключом, подключившись к программному обеспечению ПК. 3. Питание гибкое, оно может осуществляться от или мобильного источника питания DC 5V2A, что удобно для использования на открытом воздухе. 4. Поддержка регулировки напряжения, выходная частота, амплитуда и рабочий цикл могут управляться внешним аналоговым сигналом напряжения для реализации контролируемой напряжением частоты сканирования, амплитуды сканирования и рабочего цикла сканирования, который широко используется в промышленной отладке. 5. С функцией модуляции модулированная форма сигнала может быть выведена в один канал или два канала. Модуляция - это процесс добавления информации от источника сигнала к несущей, чтобы сделать ее пригодной для передачи по каналу.. Это техника, которая меняет несущую вместе с сигналом. 6. Для того, чтобы удовлетворить индивидуальные потребности клиентов, для системы предусмотрены четыре цветовые схемы. С помощью цифровых клавиш и ручки можно выбрать нужный цвет системы, а также нажать программную клавишу Save для сохранения выбранного цвета. 7. Поддержка двухканального выхода с эквивалентной производительностью, которая может одновременно выводить одни и те же или разные функциональные сигналы или сигналы произвольной формы сигнала; Все параметры могут быть отрегулированы независимо, а разность фаз между двумя каналами может быть непрерывно отрегулирована между 0 и 359,9 градусами; Частота сигнала может достигать 80 МГц, а выходной сигнал может быть в пределах 1 МГц, до 25 Вpp. 8. Импульсная струнная функция, может использовать синусоидальные волны, квадратные волны, пилообразные волны или произвольные волны для генерации импульсного струнного сигнала, количество циклов непрерывно регулируется между 1-1 000 000 000. 9. Ширина импульса может быть точно отрегулирована, а ширина импульса и время цикла импульса импульсных волн могут быть отрегулированы цифровым и точным способом, так что различные формы импульсных сигналов могут быть точно установлены без джиттера. 10. Произвольные формы сигналов могут быть нарисованы. Программное обеспечение для ПК и протокол связи предоставляются бесплатно. Произвольные формы сигналов могут быть нарисованы с помощью программного обеспечения ПК; Протокол связи может использоваться для вторичной разработки и программирования; все функции прибора могут управляться программным обеспечением ПК (также доступно, когда компьютер не подключен Выполните все операции прибора.) Вы можете использовать приложение для мобильного телефона для управления Bluetooth. Технические характеристики: Состояние: 100- новый Тип объекта: Генератор сигналов Материал: ABSРазмер: приблизительно. 240 x 218 x 87мм 9.4 x 8.6 x 3.4дюйм модель ПСЖ9080 Канал 2 Частота выборки 300MSA S Характеристики волн Длина волн 8192-канальный Вертикальное разрешение формы сигнала 14 бит Тип волн Синусоидальные волны, квадратные волны, импульсные волны (коэффициент полезного действия, длительность импульса и время цикла могут быть установлены точно), треугольные волны, нарастающий фронт, спадающий фронт, КМОП-сигнал, уровень постоянного тока, полуволны, полные волны, синусоидальные волны, волны обратного порядка, экспоненциальный рост, экспоненциальный спад, импульсные волны Лоренца, многозвуковые волны, волны случайного шума, трапецеидальные импульсные волны, затухающие импульсные волны, сигнал амплитудной модуляции, сигнал частотной модуляции и 99 определяемых пользователем сигналов. Частотные характеристики Диапазон частот синусоидальных волн 1нГц 80МГц Диапазон частот квадратных волн 1нГц 30МГц Диапазон частот треугольных волн 1нГц 50МГц Диапазон частот импульсов 1нГц 30МГц Диапазон частот цифровых волн TTL 1нГц 20МГц Произвольный диапазон частот волн 1нГц 50МГц Диапазон регулировки ширины импульса 5нС 4С Диапазон регулировки импульсного периода 10нС 40С Минимальное частотное разрешение 1нГц Точность частоты + 5ppm 0 50 градусов Цельсия Стабильность частоты + 3 ppm 1 год Чистота спектра синусоидальных волн Общее гармоническое искажение

менее 0,5%. (При 1 кГц, 5 Вpp) Характеристики сигнала квадратные волны Время падения подъема

менее 10 нс Перелетать

менее 10процент Асимметрия

менее 0,1% Косые и треугольные волны Линейность

менее 1процента (менее 1 МГц) Асимметрия

менее 1процента (менее 1 МГц) Импульсные волны Ширина импульса 5нС 4С Время импульсного цикла 10нС 40С Рабочий цикл 0.01процент 99.99процента Нарастающий Спад

менее 10 нс Перелетать

менее 10процент Произвольные волны Длина волн 8192 пунктов (8K точек) Вертикальное разрешение 14 бит Минимальное время нарастания/спада

менее 10 нс Перелетать

менее 10процент Номер энергонезависимой памяти для произвольной формы сигнала 99 Выходные характеристики Амплитуда Диапазон амплитуд Частота менее 1 МГц 1 МГц меньше Частота меньше 11 МГц 11 МГц меньше Частота меньше 60 МГц 60 МГц меньше Частота меньше 80 МГц 2мВпп 25Впп 2мВ пик-пик 10В пик-пик 2мВпик-пик 5Впик-пик 2мВпп 3.6Впп Амплитудное разрешение 1мВпп Стабильность амплитуды + 1 процент + 1 мВпп (При 1 кГц, > 10 мВпп) Амплитудная плоскостность + 1 процент (0.1дБ)<10 МГц + 2 процента (0.2дБ)<10 МГц 50 МГц + 10 процентов (0.9дБ)<50 МГц 70 МГц + 20 процентов (1.9дБ)<70МГц 80МГц Поляризация постоянного тока Диапазон регулировки смещения

9,99 В 15,00 В Разрешение смещения 0,01 В Фазовые характеристики Диапазон регулировки фазы 0 градусов 359,9 градусов Разрешение фазы 0.1 градусов Выход волн Выходное сопротивление 50 Ом (Номинальный) защита Защита от короткого замыкания Характеристики модуляции Модуляция AM, FM, PM, ASK, FSK, PSK, PWM Амплитудная модуляция Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Источник модуляции Внутренний внешний Волны модуляции Синусоидальные волны, квадратные волны, пилообразные волны, шумовые волны, произвольные волны Глубина модуляции 0процентов 200процентов Частота модуляции 1мГц 1МГц Частотная модуляция FM Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Источник модуляции Внутренний внешний Волны модуляции Синусоидальные волны, квадратные волны, пилообразные волны, шумовые волны, произвольные волны Частота модуляции 1мГц 1МГц Отклонение частоты 0.1 Гц 10 кГц Фазовая модуляция PM Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Источник модуляции Внутренний внешний Волны модуляции Синусоидальные волны, квадратные волны, пилообразные волны, шумовые волны, произвольные волны Отклонение фазы 0 360 градусов Частота модуляции 1мГц 1МГц Ширина ключа ASK Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Источник модуляции Внутренний внешний Полярность Положительная и отрицательная полярность Ставка 1мГц 1МГц Амплитуда ASK 0процентов 200процентов Частота клавиш FSk Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Источник модуляции Внутренний внешний Волны модуляции импульсные волны с 50% коэффициентом заполнения Полярность Позитивные и негативные Ставка 1мГц 1МГц Скачкообразная перестройка частоты 0.1 Гц 80 МГц Характеристики модуляции Фаза связи PSK Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Источник модуляции Внутренний внешний Полярность Позитивные и негативные Ставка 1мГц 1МГц Фаза PSK 0 градусов 360 градусов Широтно-импульсная модуляция ШИМ Перевозчик Импульсные волны Инверсия волн Вперед и назад Импульсный период 0.01 мкс 40 с Ширина импульса 0,001 мкс 4С Триггер Праздный 0 позиция, максимальное положительное значение, максимальное отрицательное значение Путь Одноместный, автоматический Источник триггера Ручной триггер, триггер CH2, внешний триггер (переменный ток), внешний триггер (округ Колумбия) Количество импульсов 1 1000000000 Измерительные и счетные функции Режим измерения Функция измерения Частота, положительная и отрицательная длительность импульса, период, рабочий цикл Метод соединения Постоянный ток, переменный ток Время выхода в ворота 0.001С 10.000С Метод измерения Низкая частота, высокая частота Диапазон измерения частоты 1 Гц 100 МГц Диапазон амплитуд входного сигнала 2Впп 20Впп Измерение периода 10нС 4С Ширина импульса 4S Диапазон измерения рабочего цикла 0.01процент 99.99процента Режим подсчета Диапазон подсчета 0 4294967295 Метод соединения Муфты постоянного и переменного тока Метод подсчета Руководство по эксплуатации Входные характеристики внешней модуляции Диапазон амплитуд входного сигнала 0 3В пик-пик Диапазон частот входного сигнала Постоянный ток 200 кГц Функция измерения и подсчета Канал сканирования СН1 или СН2 Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Функция сканирования Частота развертки, амплитуда развертки, функция развертки Режим сканирования Линейный, логарифмический Направление сканирования Увеличение, уменьшение, круговой путь Начальная Конечная Частота Соответствует верхней и нижней границам соответствующей несущей частоты Начало Конец Диапазон Согласуется с верхним и нижним пределами соответствующей амплитуды носителя Начало Конец Рабочий цикл Соответствует верхнему и нижнему границам соответствующего рабочего цикла перевозчика Время сканирования 0.01С 640С Характеристики управления напряжением Канал управления давлением СН1 или СН2 Перевозчик Синусоидальные волны, квадратные волны, пилообразные волны, произвольные волны (кроме DC) Функция контроля давления Контроль частоты, контроль амплитуды и контроль коэффициента заполнения. Список пакетов: 1 x Генератор сигналов1 x Шнур питания1 x USB-кабель1 x Для Q9 Кабель Q91 x Для Q9 Провод-клипса1 x Руководство
