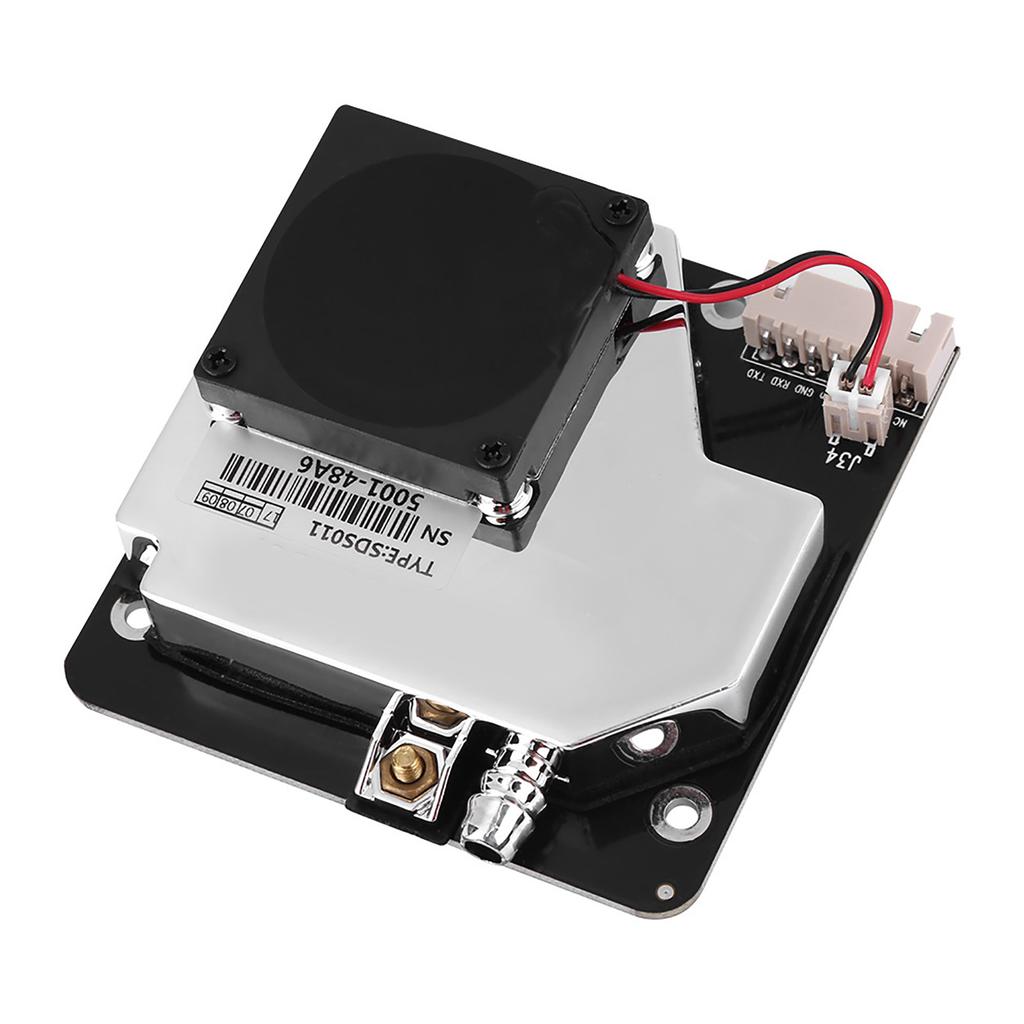

PM2.5 PM10 Высокоточный датчик лазерного обнаружения пыли для измерения концентрации частиц в воздухе SDS011

Характеристики: Точный и надежный: лазерное обнаружение, стабильное, хорошая консистенция. Быстрый ответ: частота обновления данных 1Гц. Простая интеграция: последовательный выход, встроенный вентилятор. Высокое разрешение: разрешение 0,3 мкг/м3. Удобное использование, простая установка и малый объем. Конкретный ионы: Материал: пластик Состояние: 100percent новые и высокое качество Вес: 60г Технический Парам ете RS: НЕТ. Пункт Параметр 1 Измерение выходной мощности ТЧ2,5, ТЧ10 2 Диапазон PM2,5: 0.0 999.9мкг м3 PM10: 0.0 1999.9мкг м3 3 Номинальное напряжение 5V 4 Номинальный ток 70 мА+ 10 мА 5 Ток сна <4мА 6 Диапазон температур Среда хранения данных: 20 градусов Цельсия +60 градусов Цельсия Рабочая среда: 10

цельсию

+50

цельсию 7 Диапазон влажности Среда хранения данных: Макс.90 процентов Рабочая среда: Макс.70 процентов 8 Давление в рабочей атмосфере 86 кПа 110 кПа 9 Время отклика 1s 10 Последовательная частота вывода данных 1Гц 11 Мин.. диаметр частиц разрешающая способность Менее 0,3 мкм 12 Эффективность подсчета 70 процентов @0,3 мкм 98 процентов @0.5 мкм 13 Относительная погрешность + 15 процентов и + 10 мкг м3 максимум(25

цельсию , 50% относительной влажности) 14 Напряжение питания 4.7 5.3В 15 Питание блока питания

более 1 Вт(ток более 200 мА) 16 Пульсации напряжения питания

менее 20 мВ 17 Размер товара приблизительно. 70 x 70 x 22мм 2.75 x 2,75 х 0,86 дюйма Спецификация интерфейса: Штырь имя уведомление 1 Северная Каролина Пустой 2 1 мкм PM2,5: 0 999 ШИМ-выход 3 5V 5V входная мощность 4 2.5мкм PM10: 0 999 ШИМ-выход 5 GND GND 6 р последовательный порт приемника RX, Уровень TTL @ 3.3V 7 T последовательный порт передачи TX, Уровень TTL @ 3.3V уведомление: Шаг интерфейса составляет 2,54 мм Протокол связи: Протокол последовательной связи: 9600 8Н1. (Скорость 9600, бит данных 8, четность отсутствует, стоп-биты 1) Цикл передачи последовательных отчетов: 1+0.5 секунды Фрейм данных (10 байт): заголовок сообщения + заказ + данные(6 байт) + контрольная сумма + трейлер сообщения В количество байт имя Содержание 0 сообщение заголовок А.А. 1 заказ C0 2 данные 1 PM2,5 низкий байт 3 данные 2 PM2,5 высокий байт 4 данные 3 PM10 низкий байт 5 данные 4 PM10 высокий байт 6 данные 5 ID байт 1 7 данные 6 ID байт 2 8 контрольная сумма контрольная сумма 9 сообщение прицеп AB Контрольная сумма: данные 1 + данные 2 + ...+ данные 6 Содержание данных PM2.5: PM2,5 (куб.м) знак равно ((PM2.5 байт*256 ) + PM2.5 низкий байт) 10 Содержание данных PM10: PM10 (куб.м) знак равно ((PM10 высокий байт*256 ) + PM10 низкий байт) 10 Младший байт и старший байт SN — это последние четыре цифры штрих-кода на датчике. Выход ШИМ: Выходной диапазон: PM2,5: 0 999мкг м3, PM10: 0 999мкг м3 Цикл: 1004мс +1 процент Высокий уровень производительности в начальном цикле: 2 мс Средний цикл: 1000 мс +1 процент Низкий уровень производительности в конце цикла: 2 мс Список пакетов 1 x Лазерный датчик пыли 1 х USB к TTL модуль 1 х Кабель уведомление:

.
