Описание

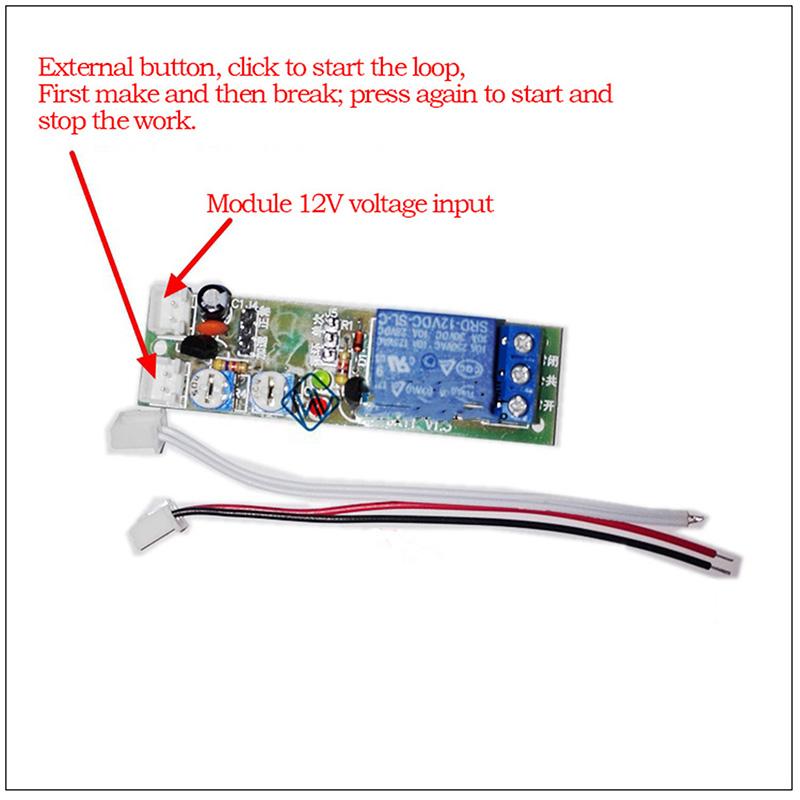

Специальная записка: Срабатывать кнопку не нужно, если нужно включить, она запускает цикл вместо того, чтобы переходить к нажатию кнопки. Затем, пожалуйста, непосредственно укоротите линию триггера, подключенную к кнопке.

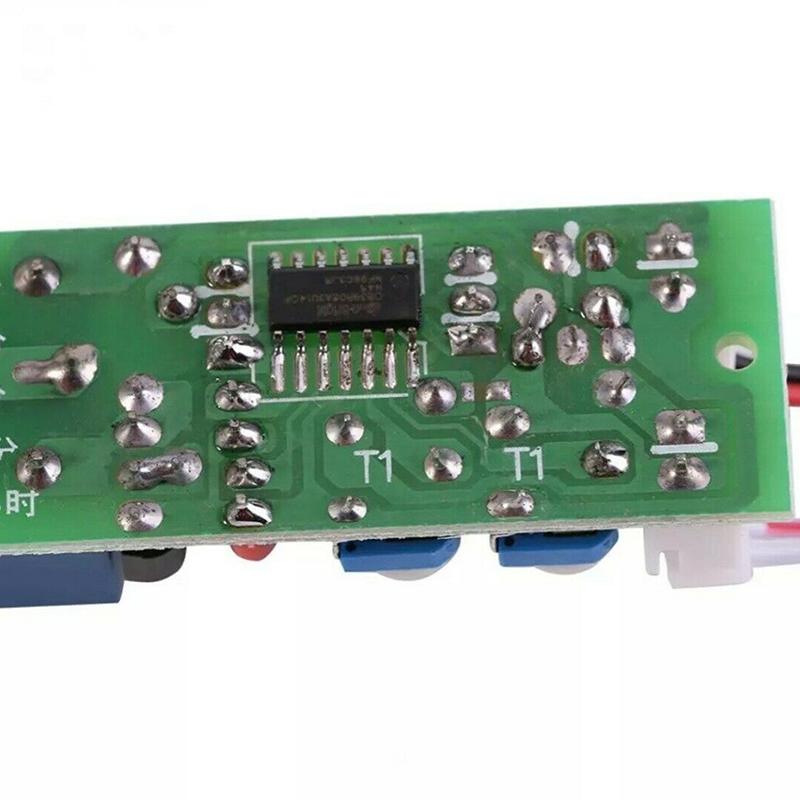

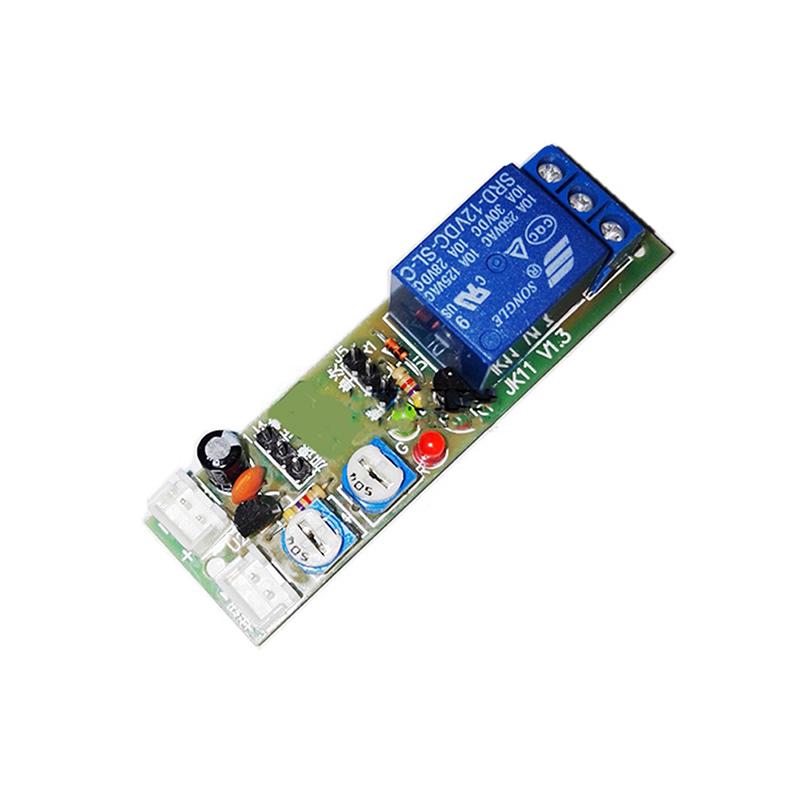

Этот модуль использует однокристальный микрокомпьютер в качестве основного ядра управления с высокой точностью времени.. Однокристальный микрокомпьютер имеет встроенную сторожевую схему и выделенный чип сброса, а работа стабильна и надежна.
[Одиночный режим]
1. Никаких действий после включения питания, реле подключается после срабатывания и отключается по достижении времени.
2. Во время процесса задержки после включения реле, если оно срабатывает снова, задержка будет немедленно прервана.
[режим цикла]
1. Нет действий после включения питания, реле подключается после срабатывания и отключается после достижения времени T1. Прибытие в T2
подключено через некоторое время. так цикл. T1 и T2 устанавливаются отдельно двумя регулируемыми резисторами.
2. Во время задержки рабочего процесса, если он сработает снова, задержка будет немедленно прервана.
[Типичный справочник по применению]
1. Ограниченное по времени 1 рабочее оборудование, такое как автоматическое отключение питания через 5 минут после срабатывания каждой клавиши.
2. Устройство повторяет тестовую схему, например 1 минуту включения питания и 1 минуту выключения питания.
3. Насос для аквариума периодически перекачивает воду и кислород.
4. Другое оборудование для контроля времени.
[Производительность]

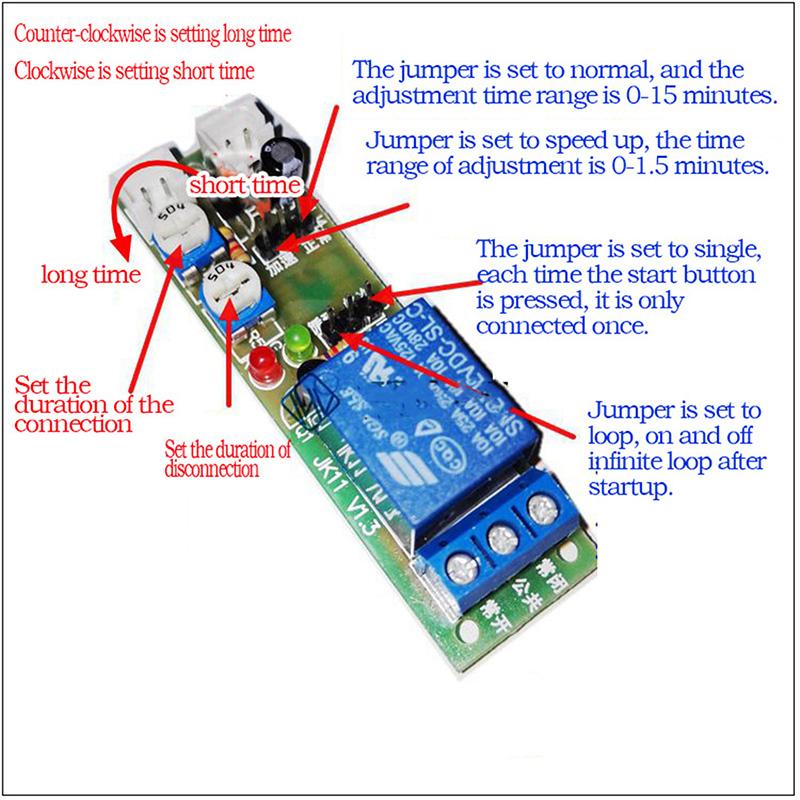

Когда перемычка OP1: От 1 секунды до 100 секунд, точность регулировки составляет 0,1 секунды
Когда перемычка OP2: От 1 секунды до 15 минут, точность 1 секунда
Погрешность задержки не превышает 2% при различной температуре и влажности
Технические характеристики:

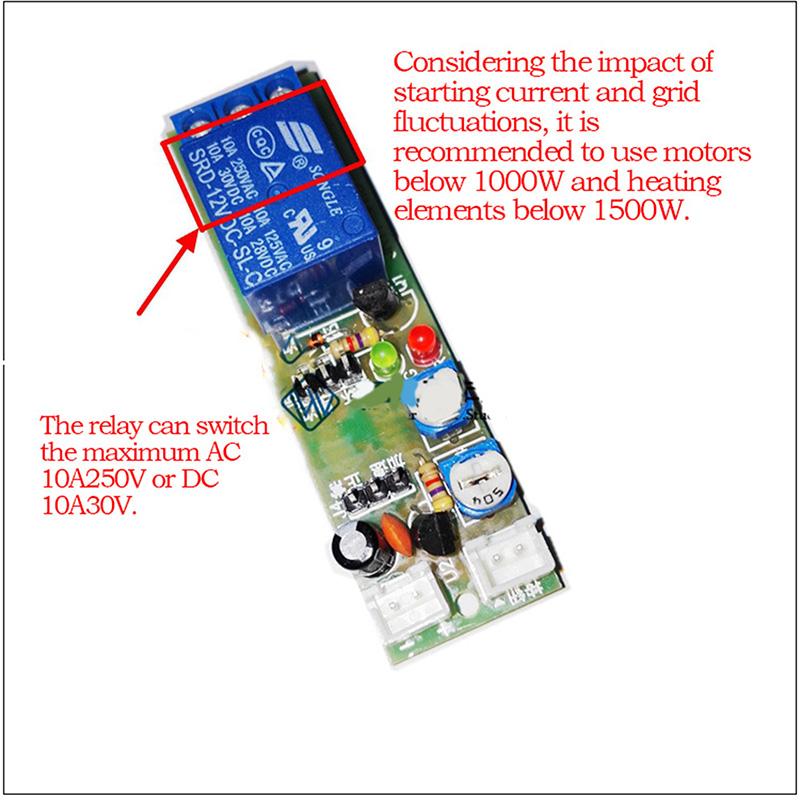

Максимальная грузоподъемность: 10А 250 В переменного тока, 10 А 30 В постоянного тока
Размер: 70 * 20 мм / 2,75 * 0,78 "
Временная ошибка: 22к
Т1 (время задержки выключения реле), Т2 (время задержки выключения реле)

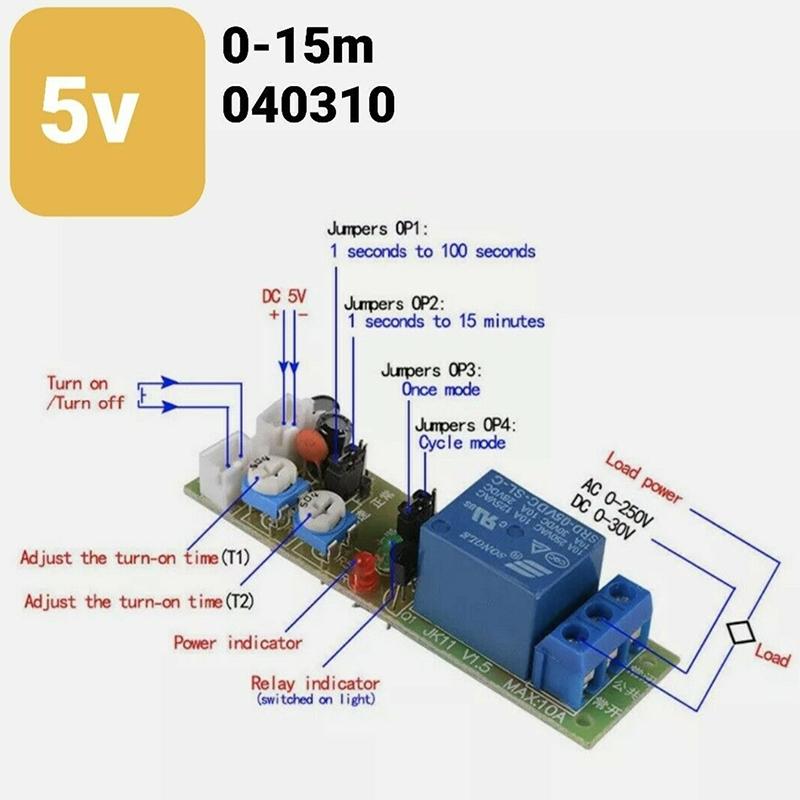

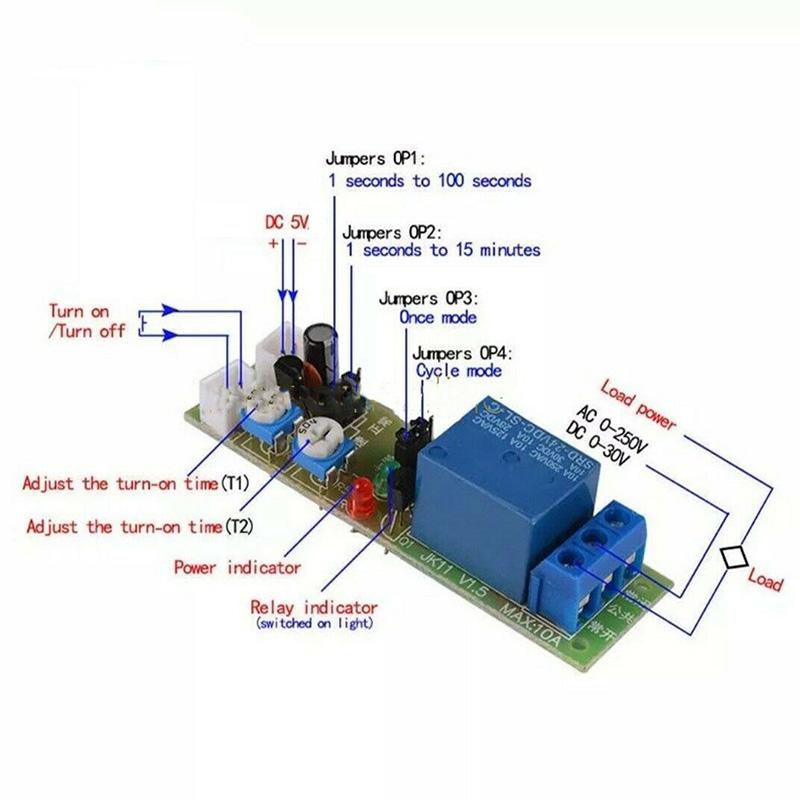

Основной режим (Перемычка OP3):

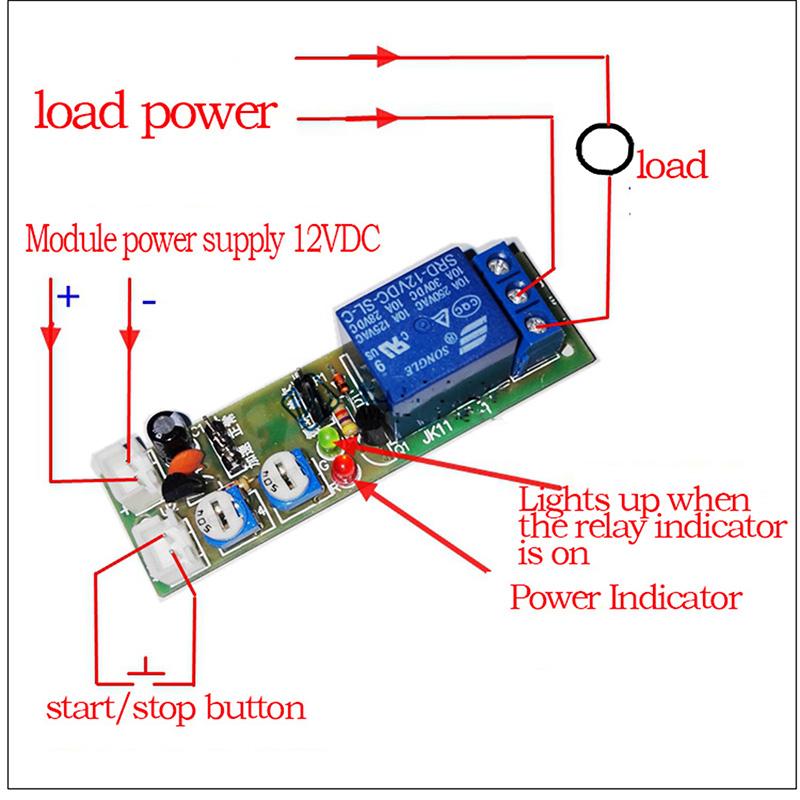

1. Когда модуль включен, реле будет действовать при его срабатывании, а после задержки Т1 реле будет отключено.
2. После запуска процесса задержки запустите его снова, чтобы немедленно прервать задержку.
Режим цикла (Перемычка OP4):
1. Модуль включен, реле включается при срабатывании, реле выключается после задержки Т1, а реле снова включается после задержки Т2. этот цикл. T1 и T2 регулируются двумя регулируемыми резисторами соответственно.
2. После запуска процесса задержки запустите его снова, чтобы немедленно прервать задержку.

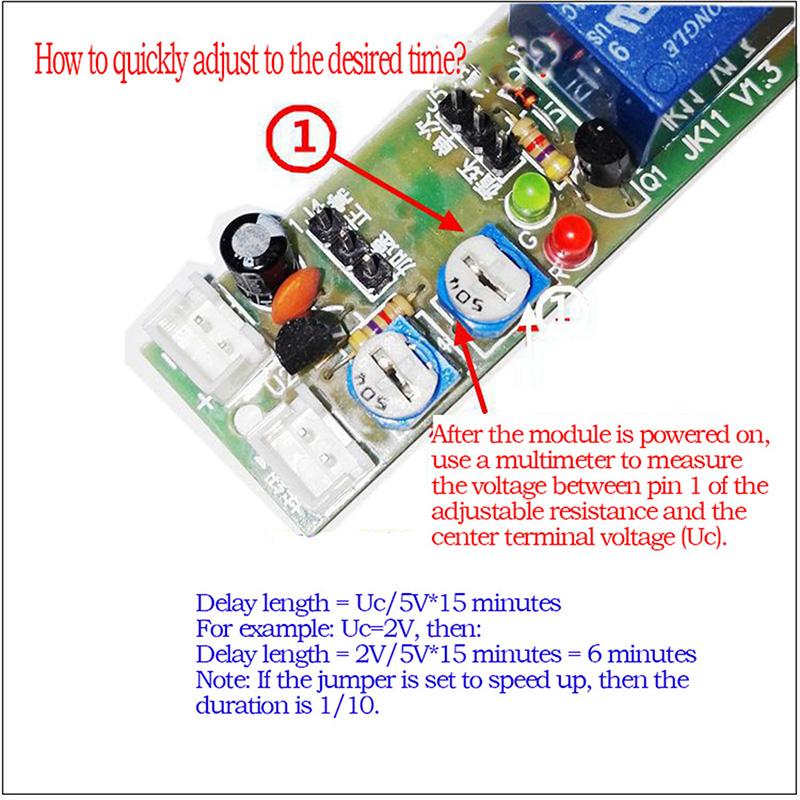

Как быстро установить время:
Время можно быстро установить, измерив напряжение (Uc) резистора. Возьмем в качестве примера 15-минутный модуль 5 В. Если Uc = 2V, то время = 2V / 5V * 15 минут = 6 минут.
Пакет включает:

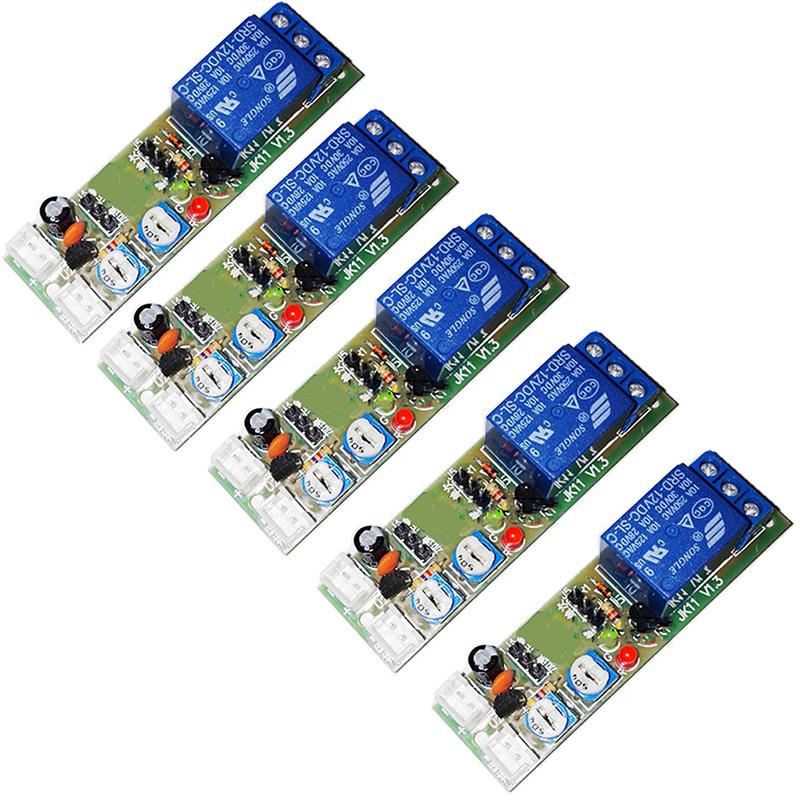

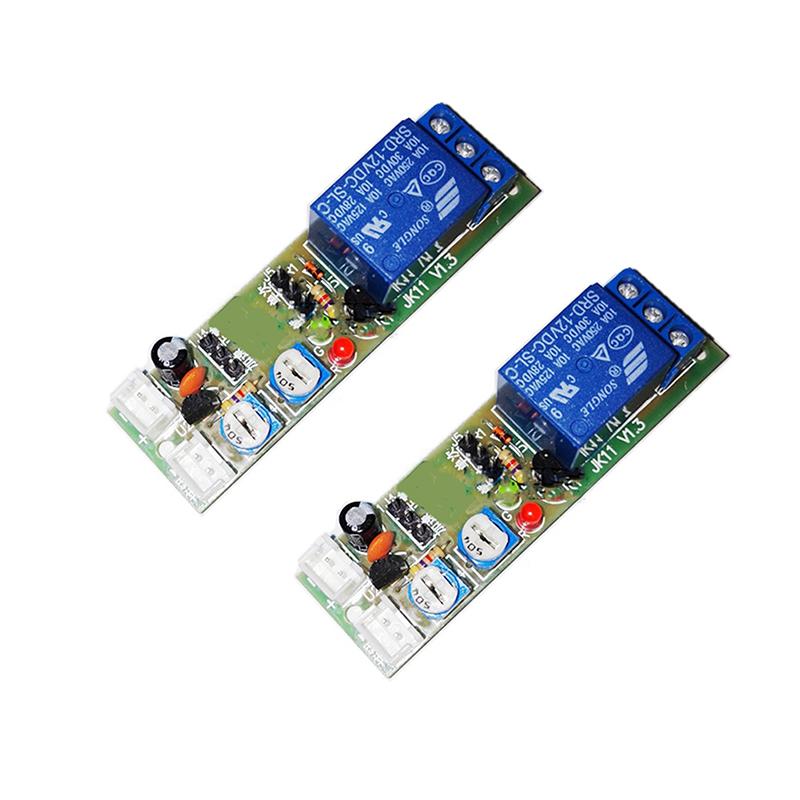

1/2/5 шт.* Модуль
заметка:
Пожалуйста, допускайте ошибки 1-2 см из-за ручного измерения.
Из-за разного отображения каждого компьютера изображения могут не отражать фактический цвет элемента.
