K-Type Двустороннее реле Репитерная коробка для портативных радиостанций Baofeng Wouxun Puxing HYT TYT Zastone 2-контактный
Описание:
Портативные радиостанции, используемые в настоящее время на рынке для базового использования, работают в диапазоне 400-470 МГц, большинство мощностью 5 Вт, эта рация на открытой местности может достигать дальности связи 5-8 км, в то время как в плотной городской застройке - только на короткое расстояние 1-2 км или меньше. Для того, чтобы иметь междугороднюю связь, нам нужен ретранслятор. Стандартные ретрансляторы имеют высокую стоимость, и могут быть сложны в установке, поэтому возникла необходимость в простом и недорогом ретрансляторе.. Операция очень проста, и не требуется источник питания. Вам не нужно менять какую-либо часть радиоприемника. Все, что вам нужно, это всего два портативных радиоприемника и подключить кабели к внешним микрофонным/динамиковым портам. (2,5 мм и 3,5 мм). используя два портативных разъема для рации, гарнитура состоит из очень практичной небольшой ретрансляционной станции через релейную коробку.
Подробности :
Ретранслятор для 2PCS Портативное радио Двустороннее реле: ДА
Длинна кабеля: прибл. 190 см всего 2 кабеля
цвет: черный

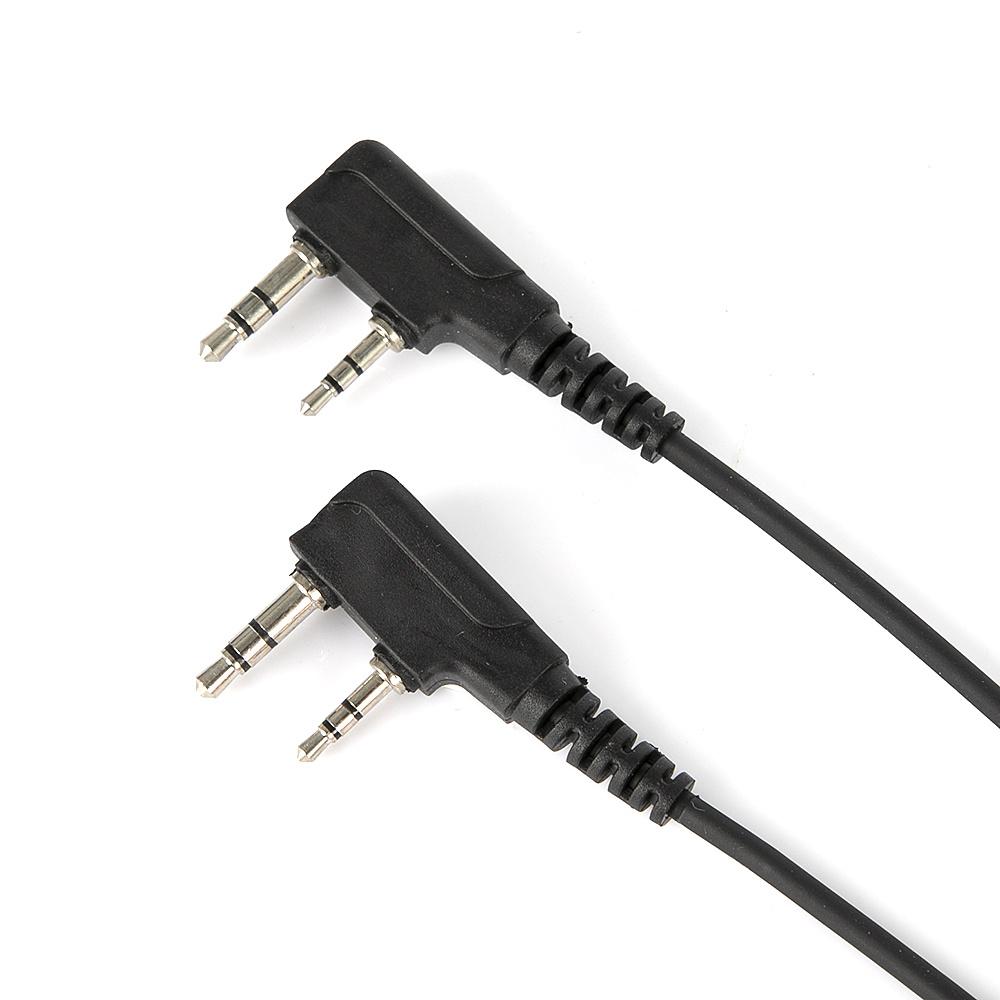

соединитель: K Port For Kenwood и большинства фирменных радиостанций с одинаковым разъемом
Характерная черта: Использование ретранслятора для рации, чтобы увеличить расстояние разговора выше 10 км, двусторонняя связь (прием и передача )

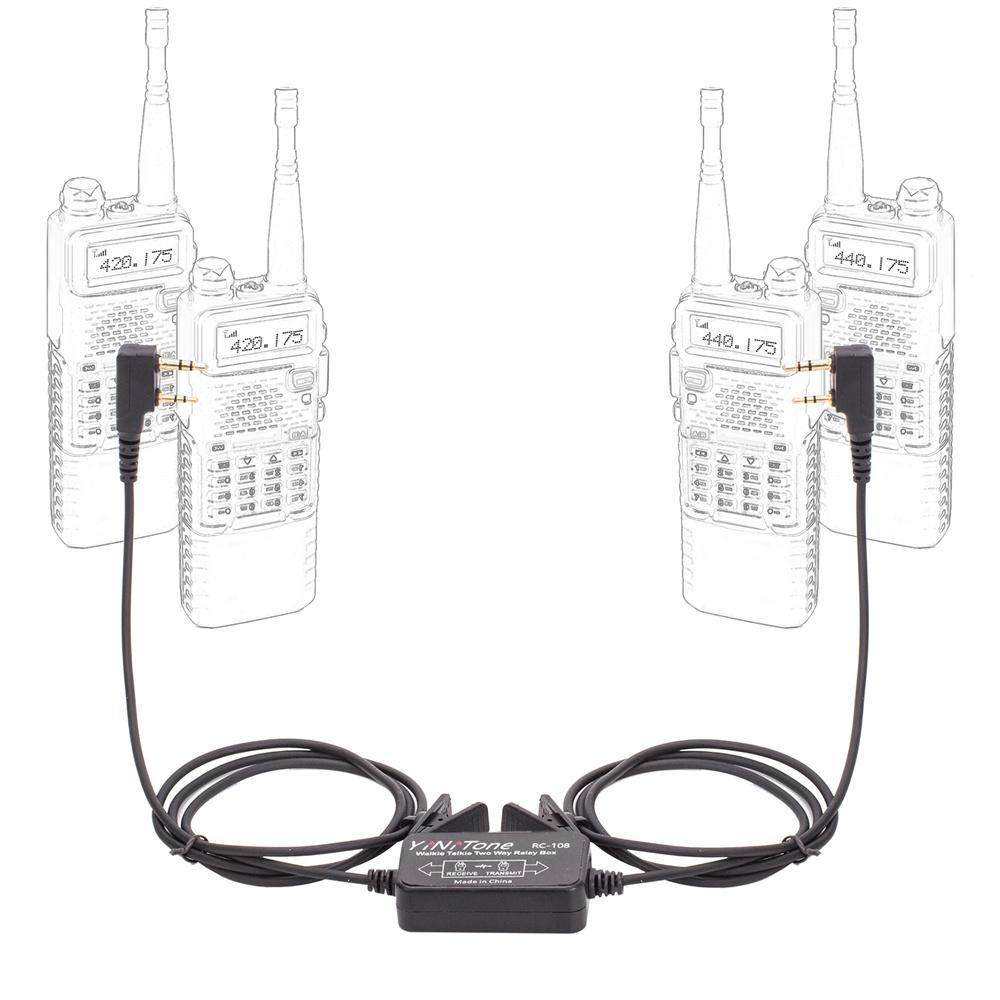

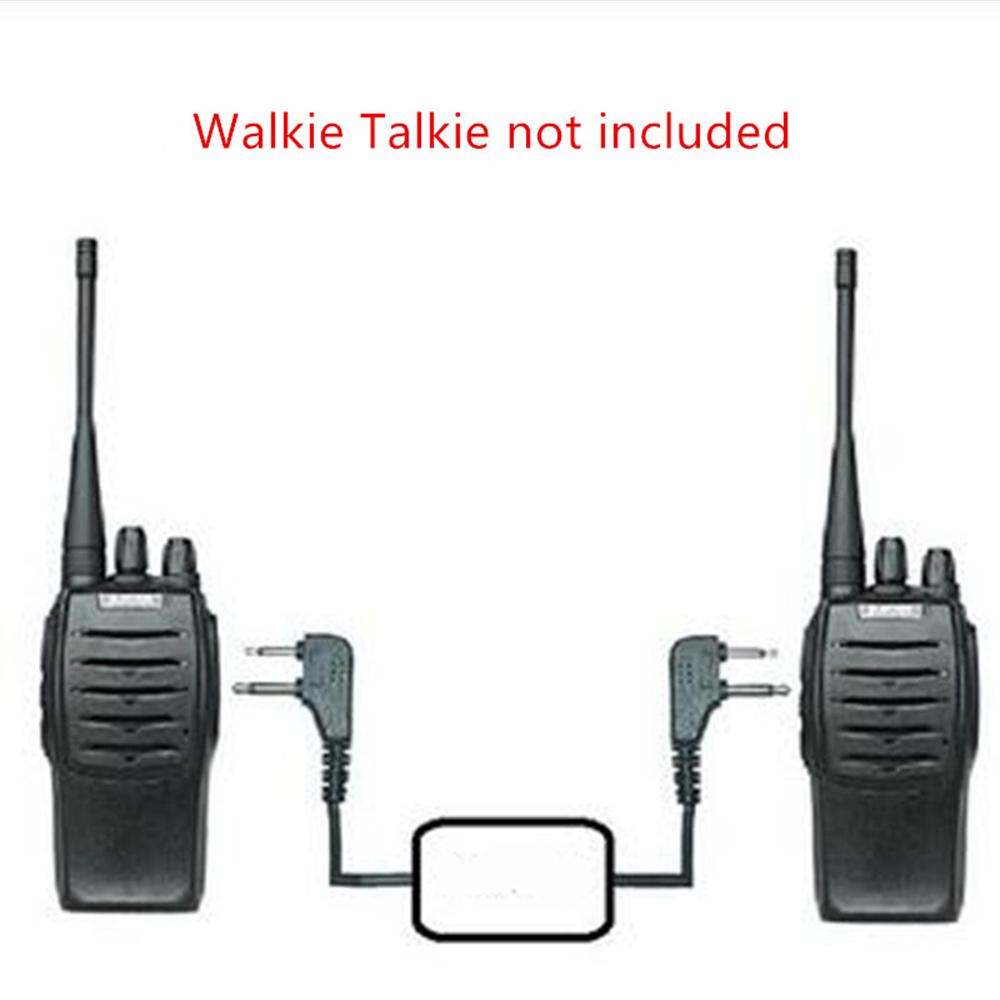

Установка: Два портативных двухсторонних радиоприемника соединяются с ретранслятором через разъем для наушников, как показано на картинке
Рабочий режим
1. Переадресация транспондера по нисходящей линии связи (дифференциальная и обычная релейная станция), машина в качестве сигнала приемника восходящей связи, машина B в качестве передатчика сигнала нисходящего канала связи. Достиг релейных целей.
2. Двунаправленная переадресация, машина приемника, излучение машины B. B машина для приема, машина излучения. Для достижения двунаправленной функции пересылки.
3. Блок реле для аудио триггера режима, когда используется, как принятый сигнал рации рации на полной громкости!
Сфера применения:
1. Связь между ретрансляционной станцией и ретрансляционной станцией
2. Зона покрытия сигнала релейной станции расширения сигнала
3. Полевое строительство кабельных монтажей
4. Подземный рудник
5. Строительство пещер
6. Аварийное спасение водопропускных труб
7. Реле поперечного сечения V-U

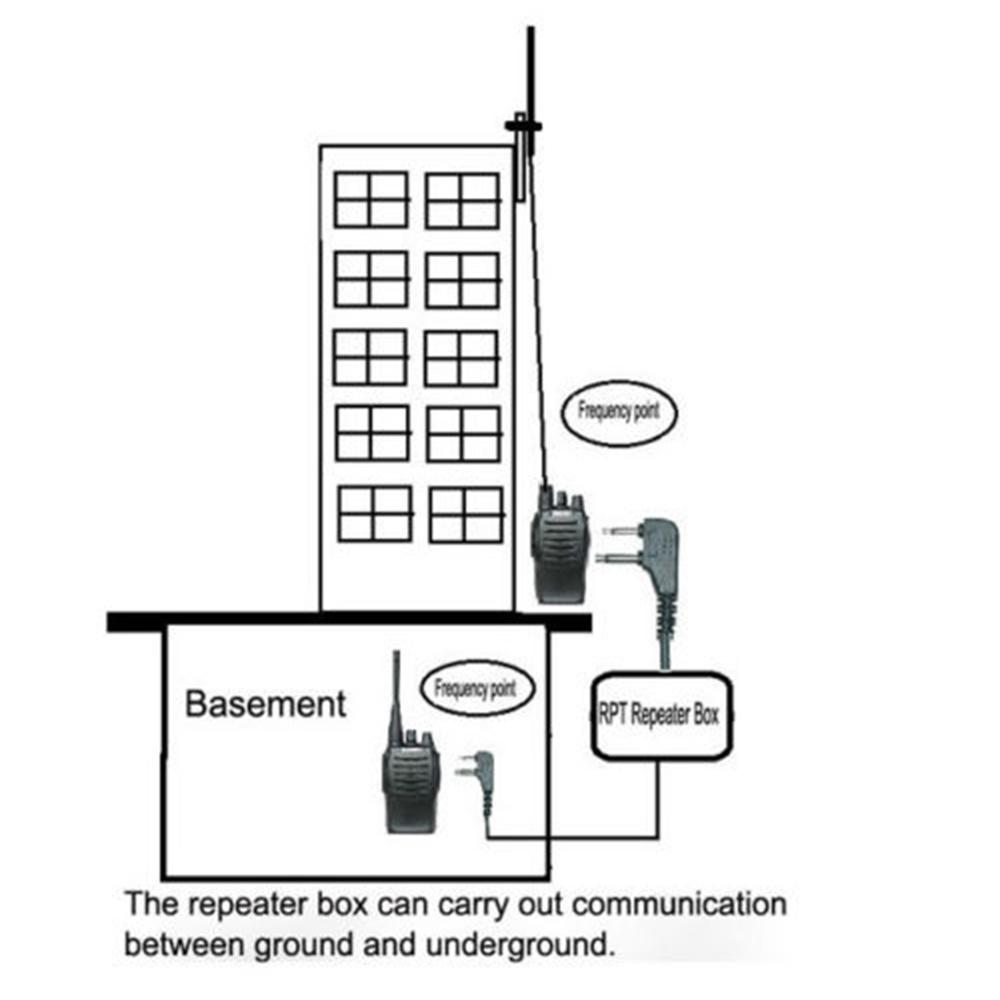

8. Небольшой подвал и наземное подключение сигнала рации
9. Большие мероприятия и другие случаи экстренного использования!
Установленные приложения для антенн / диплексеров
1. Уникальный мультиплексор: Два КПК подключены к ретрансляционной станции, такой как несравненный мультиплексор, две руки должны быть отдельно с помощью двух антенн! Две антенны должны быть установлены вертикально! И между ними двоими постарайтесь дистанцироваться! Не менее 5 метров! (Две антенны рации позволяют избежать параллельной эрекции!)
2. Дуплексер: приобретите соответствующий частотный / мощностной дуплексер, с двумя выходными терминалами для антенн портативных радиостанций «на стыке», соответственно подключаемыми к передающему и приемному концу дуплексера, установите соответствующую частоту для портативных радиостанций. (Частота должна соответствовать дуплексору). Корпус дуплексора, ретрансляционная станция до тех пор, пока нужно подключаться к антенне! А возводить антенну особого внимания не имеет! Просто постарайтесь угодить!
3. Рекомендуется использовать дуплексер, потому что ретрансляторы-дуплексеры, когда к антенне нет особых требований! До тех пор, пока высоты хватит.
4. Рекомендуем использовать рацию марки «Kenwood» или «Motorola»! В результате заказчик использует отечественную нестандартную рацию и из-за чего релейная коробка не работает! Не-Я в продуктах, ответственный за последствия от клиентов!
Односторонняя / двухсторонняя релейная коробка с подсказкой о наборе частоты
1. Режим пересылки одностороннего релейного блока (режим обычной релейной станции)! Машина принимает сигнал, сигнал передачи машины B. Передающая/ приемная машина должна быть настроена на две разные частоты, частота выше, чем у обычного передатчика, установленная частотой приемника, и высокая / низкая, высокая / низкая разность частот 10M, разница частот больше лучше.
2. Односторонняя релейная коробка в процессе использования домкрата не переворачивает подключение, иначе эта магистральная коробка не будет работать.
3. Двунаправленный штекер релейной коробки не разделяет вход / выход, двусторонний режим пересылки релейной коробки: Машина принимает B-излучение, машина B-излучения принимает A.
Вопросы, требующие внимания
1. Реле для режима звукового триггера, поэтому при использовании громкости рации до максимальной, в противном случае может показаться, что вы не отправляете состояние.
2. Например, время задержки передачи слишком велико (более 3 секунд), обычный, потому что антенна передачи рации рядом с магистральной коробкой слишком близко, чтобы вызвать помехи передаваемого сигнала, вызванные релейной коробкой! Может быть использован для решения проблемы помех внешней антенны домофона!
В пакет включено:

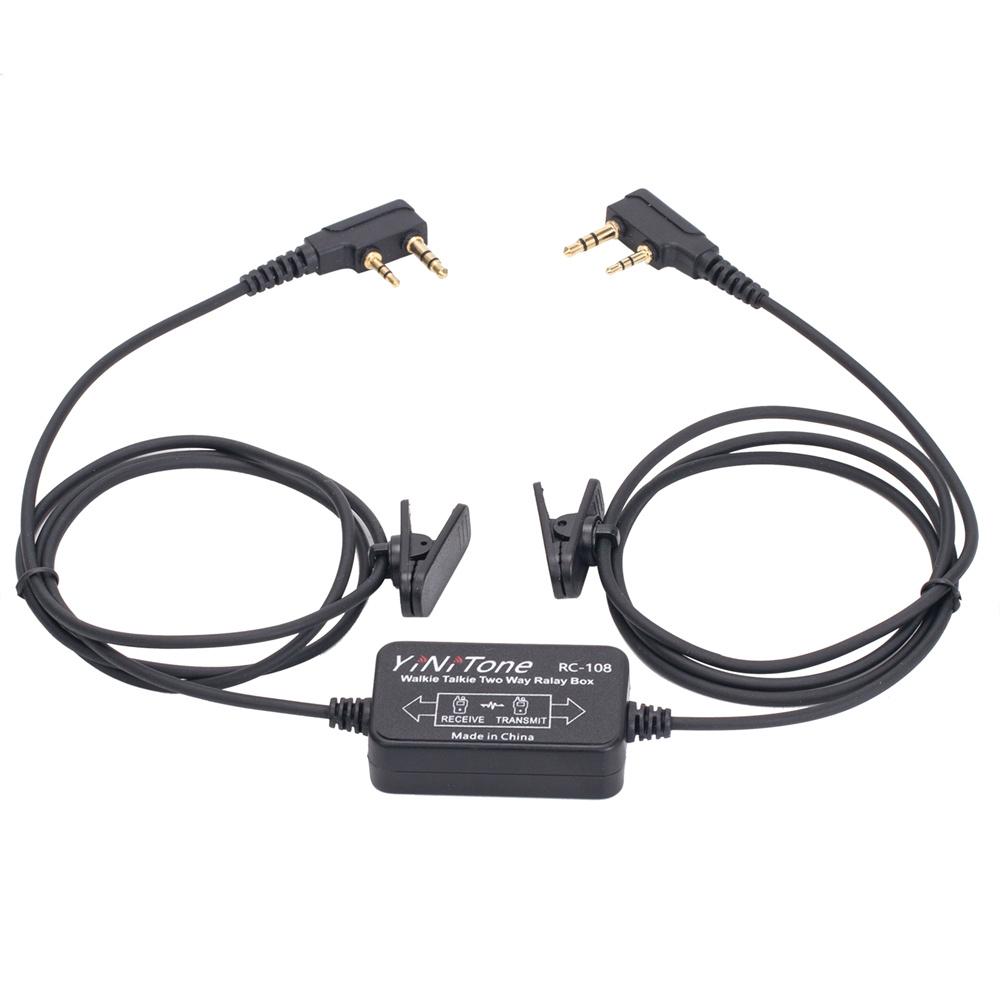

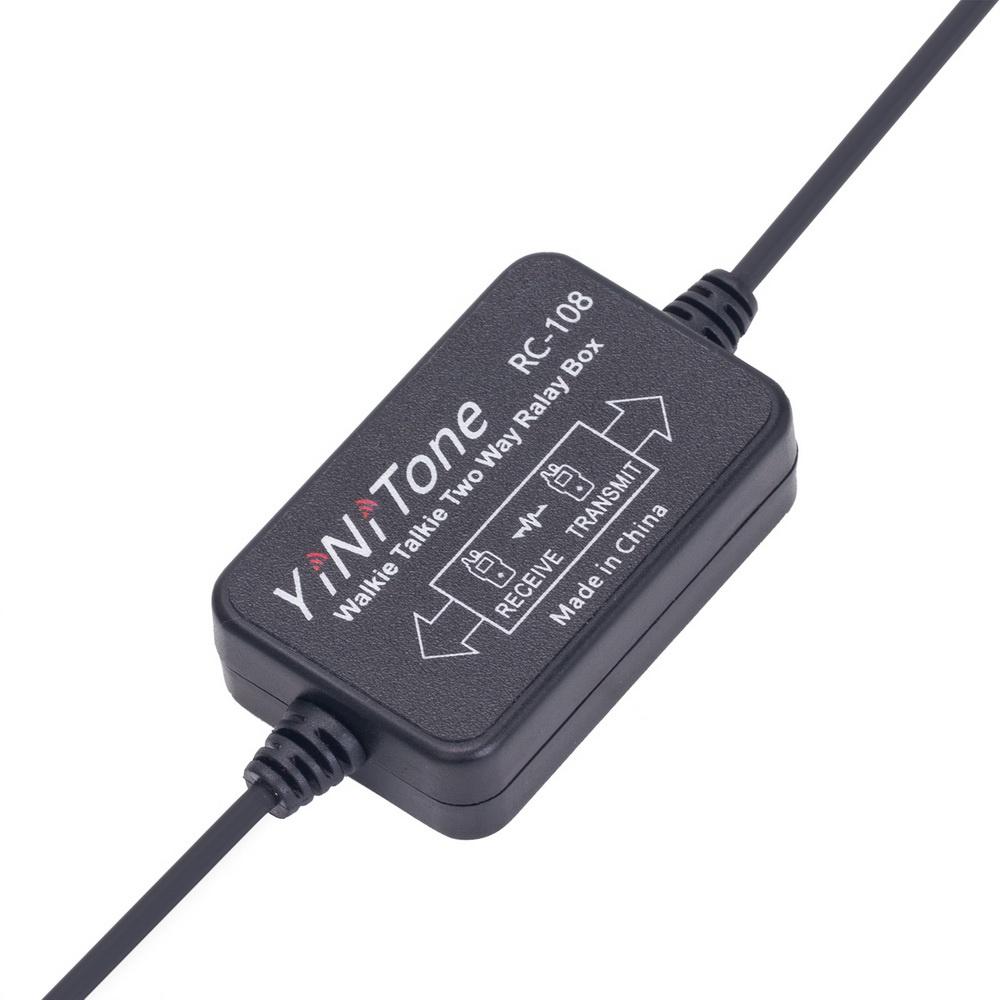

1 x Рация RC-108 Двухдиапазонный ретранслятор
